Инвертор синус 50 Гц своими руками

Fagor пишет: Я не вижу реальных плат)))) Дело в том что перерыл весь инет но нету не где не чего!!! Вот и попросил кинуть мне на мыло схему и платы если они есть)))

Господа! ну не ленитесь, пройдитесь по всей ветке и найдёте и схемы и печатки на инвертор на любой вкус.
Переодически тянете на Эталона, он что должен проглотить за Вас??? Есть дока на ЕГшку там тоже есть готовое решение (схема) Я вылаживал полностью комплект 9-и киловатника там и схемы и печатки по слоям. Напиши на Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript. я скину лично Вам,
Такое ощущение что народ разучился читать. на ветке полно схем. по открывайте ссылки. + пользуйтесь компом с прогами а не мобилой
Не хотел ни кого обидеть.

Привит у сим. Вопрос к Эталону вы б не могли бы мены помочь собрать инвертор такой как на видео. Абы из солнечных панелей добавлял сеть. видео вставить не могу.

Где то в этой ветке форума, рекомендовали для покупки плату инвертора для БЖТ, вот такую ru.aliexpress.com/item/1PC-24V-36V-48V-6....99999999.282.3wslUO
Но я посмотрел схему и задумался, как Ирка может раскачать такое количество выходных полевиков? Получается по 6 параллельных транзисторов в каждом плече. DataSheet на полевик HY1908 найти не смог.

Fagor пишет: Уважаемые Сектанты-Мегавольты продолжаем молится на ПАНТАЛОНА+ .Что я хочу сказать начиная с 1 и по 150-155 страничку прошел и встретил кучу ребят которые так же как и я просили печатку но так же тупо на них забивали!!!!! А это значит что тут нет не хрена не чего!!!!! Только тут я увидел что дросель называется пружиной)))))) Это нонсенс )))))))))) Купив все платы на Али и сидеть обсуждать чистый ли там синус это только СЕКТАНТЫ-МЕГАВОЛЬТЫ могут.Просто тухлый форум где изучили что такое резистор и конденсатор люди возамнили себя мега специалистами!!!!!! Так и продолжайте сидеть тут и мысленно собирать инвертор с косинусом)))))) Жаль ребят кто реально думает что данный форум решит их проблемы!!!!!!!!!!!

А тебя тут силком никто не держит! Другие сайты есть, иди туда и там проси!

Fagor пишет: Жаль ребят кто реально думает что данный форум решит их проблемы!!!!!!!!!!!

Сделай одолжение - избавь нас от твоего, "словесного поноса"...
P/S глаза, свои подними выше! Человек готов поделиться информацией, по своему инвертору.

Fagor ты что тут срач развел!!!
тебе сказали что на форуме все ЕСТЬ!!!!
и печатки в лайке я давно выложил ! бери да делай! только мозг свой немного включи!
без подключения мозгов(которые в твоей башке) ты не одну схему не запустишь!
с налету это не получится!

CyberLab пишет: Где то в этой ветке форума, рекомендовали для покупки плату инвертора для БЖТ, вот такую ru.aliexpress.com/item/1PC-24V-36V-48V-6....99999999.282.3wslUO
Но я посмотрел схему и задумался, как Ирка может раскачать такое количество выходных полевиков? Получается по 6 параллельных транзисторов в каждом плече. DataSheet на полевик HY1908 найти не смог.

Я думаю такой будет получше ali.pub/171z42 транзисторов поменьше.
Подешевле ali.pub/171zx8

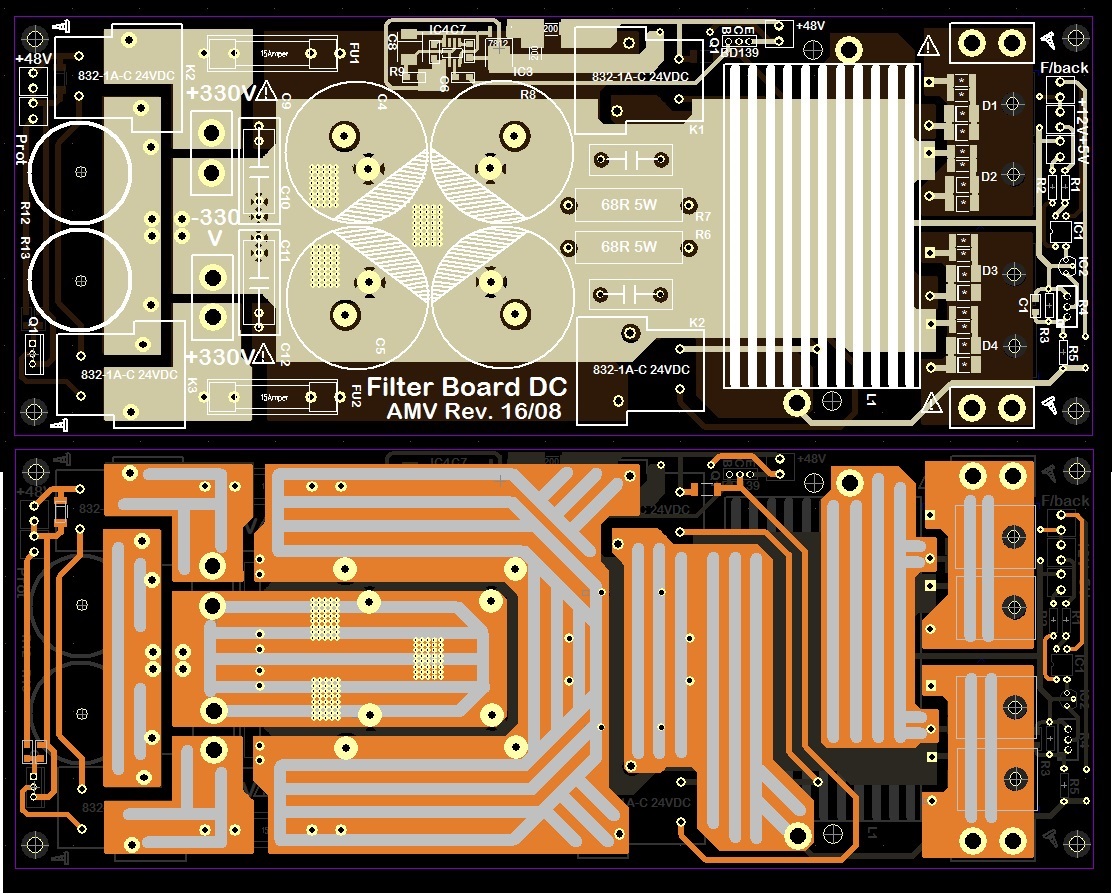

Знающие, покритикуйте пожалуйста плату фильтра. Переделываю ее под более мощные реле. Изначально были 16А реле, теперь применил 30

Амперные. Но как говорится "терзают меня смутные сомнения"...

Реле на постоянку больше 60 Вольт нельзя ставить, отработают один раз и все.
Лепесток предохранителя, который Вы указали, рассчитан на макс. ток 10А.
Клеммник можно поставить винтовой.

Эталон+ пишет:

Вложенный файл:

Имя файла: СиловаячастьДС.rar
Размер файла:510 KB

тут много печаток

Вот кто нехочет искать
Еталона платки ст.192
