aleks1270 пишет: 1,4а без стабилизации, с стабилизацией 0,1а
Вторичка намотана на 80в, без стабилизации на выходе 170в

Вот и ответ...
Перенасыщение!!!
Если не менять частоту переключения,придется домотать витки в первичной цепи
Или же не трогая числа витков,придется увеличить частоту переключения..
Отключите стабилизация(на время),и добейтесь значением частоты ХХ в пределах 0.1-0.2А

ION пишет:

aleks1270 пишет: 1,4а без стабилизации, с стабилизацией 0,1а
Вторичка намотана на 80в, без стабилизации на выходе 170в

Вот и ответ...
Перенасыщение!!!
Если не менять частоту переключения,придется домотать витки в первичной цепи
Или же не трогая числа витков,придется увеличить частоту переключения..
Отключите стабилизация(на время),и добейтесь значением частоты ХХ в пределах 0.1-0.2А

Перенасыщение чего, сердечника? А о каком перенасыщении идет реч, я писал что без нагрузки транзисторы холодные, как при стабилизации так и без нее, нагрев начинается при нагрузки от 30ват и больше.

aleks1270 пишет:

ION пишет:

aleks1270 пишет: 1,4а без стабилизации, с стабилизацией 0,1а
Вторичка намотана на 80в, без стабилизации на выходе 170в

Вот и ответ...
Перенасыщение!!!
Если не менять частоту переключения,придется домотать витки в первичной цепи
Или же не трогая числа витков,придется увеличить частоту переключения..
Отключите стабилизация(на время),и добейтесь значением частоты ХХ в пределах 0.1-0.2А

Перенасыщение чего, сердечника? А о каком перенасыщении идет реч, я писал что без нагрузки транзисторы негреются как при стабилизации так и без нее, нагрев начинается при нагрузки от 30ват и больше.

Значение перенасыщение в вашем случае равно около 1.3А.
Это уже не реактивная составляющая...Она у вас "висит" постоянно!
Чем больше вы нагружаете свой сердечник,тем больше значение остаточной намагниченности...
В вашем случае,это все равно что вместо трансформатора,подключить постоянную нагрузку в 1.3-1.4А. Греться тоже не будет.Но с увеличением нагрузочной составляющей,эти 1.4А выйдут вам "теплом"

ION пишет:

aleks1270 пишет:

ION пишет:

aleks1270 пишет: 1,4а без стабилизации, с стабилизацией 0,1а
Вторичка намотана на 80в, без стабилизации на выходе 170в

Вот и ответ...
Перенасыщение!!!
Если не менять частоту переключения,придется домотать витки в первичной цепи
Или же не трогая числа витков,придется увеличить частоту переключения..
Отключите стабилизация(на время),и добейтесь значением частоты ХХ в пределах 0.1-0.2А

Перенасыщение чего, сердечника? А о каком перенасыщении идет реч, я писал что без нагрузки транзисторы негреются как при стабилизации так и без нее, нагрев начинается при нагрузки от 30ват и больше.

Значение перенасыщение в вашем случае равно около 1.3А.
Это уже не реактивная составляющая...Она у вас "висит" постоянно!
Чем больше вы нагружаете свой сердечник,тем больше значение остаточной намагниченности...
В вашем случае,это все равно что вместо трансформатора,подключить постоянную нагрузку в 1.3-1.4А. Греться тоже не будет.Но с увеличением нагрузочной составляющей,эти 1.4А выйдут вам "теплом"

Смысл понял, только почему эта мощность невылазиет в тепло без нагрузки?

По прогам расчета сердечника Е55 насыщение сердечника 4,8а , только при минимальных инпульсах сердечник неуспевает насытится, отсюда вывод, что при малой нагрузке насышение сердечника так и не происходит, и как она может висеть постоянно?

aleks1270 пишет: По прогам расчета сердечника Е55 насыщение сердечника 4,8а , только при минимальных инпульсах сердечник неуспевает насытится, отсюда вывод, что при малой нагрузке насышение сердечника так и не происходит, и как она может висеть постоянно?

Я уже писал,значение в 1.3А-1.4А при полном заполнении 50/50 длительности сигнала.
Еще раз могу сказать,у вас перенасыщение сердечника при такой длительности.
Разберитесь с начало с этим,потом по ходу будете дальше разбираться.

Запустил логику. Всем спасибо кто помог.
Хочу спросить. Можно ли оставить панели на микрухи под логику?

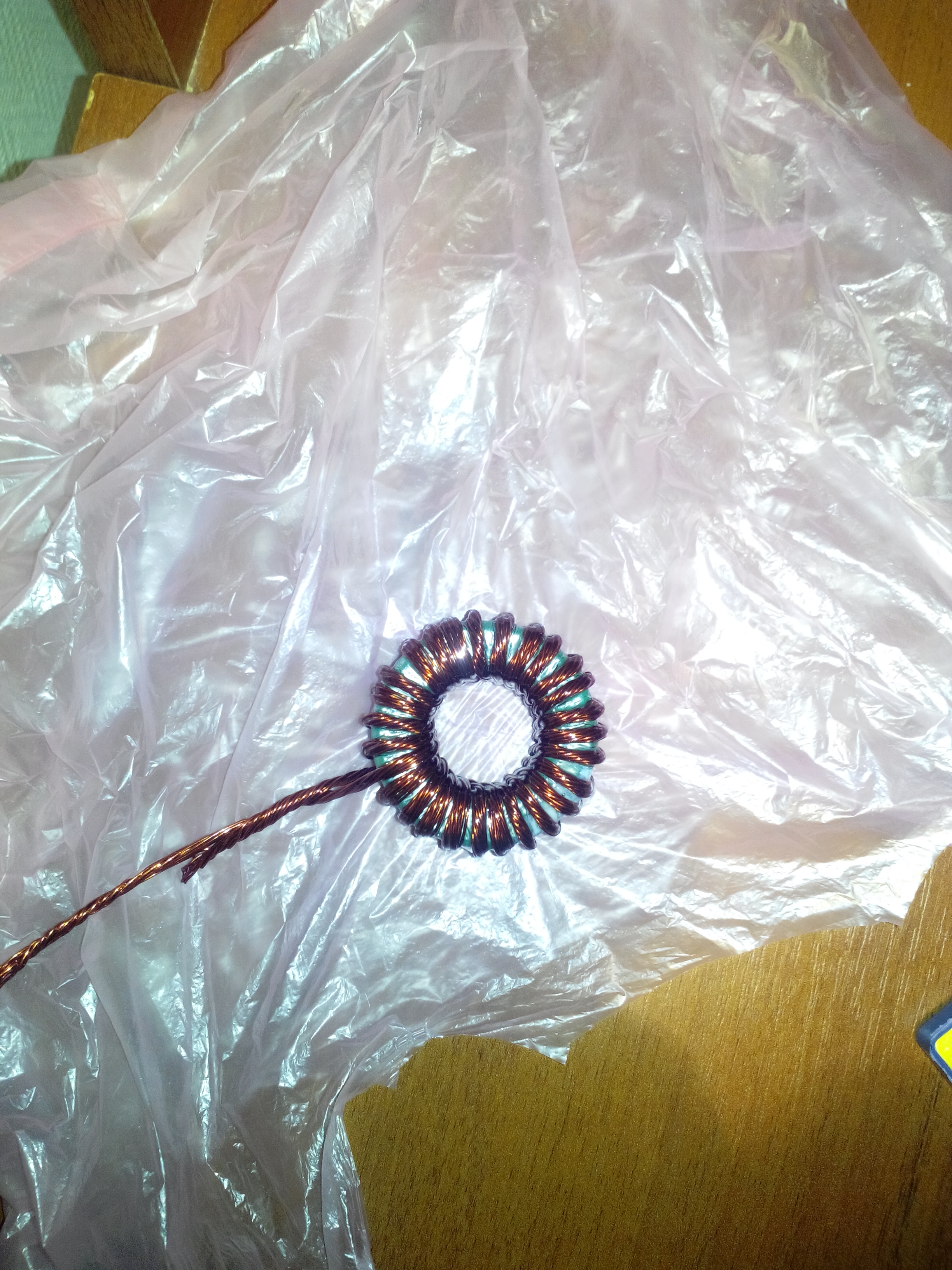

Сегодня начал мотать первый транс на кольце 40х24х16.
Намотал вторичку 27 вит. 9х0.5мм.
Первичка будет 13 вит. 19х0.5мм.
Частота 30кГц.
Вход 48 выход 80В. 760 Вт выход.

ION пишет:

aleks1270 пишет:

ION пишет:

aleks1270 пишет:

ION пишет:

aleks1270 пишет: 1,4а без стабилизации, с стабилизацией 0,1а
Вторичка намотана на 80в, без стабилизации на выходе 170в

Вот и ответ...
Перенасыщение!!!
Если не менять частоту переключения,придется домотать витки в первичной цепи
Или же не трогая числа витков,придется увеличить частоту переключения..
Отключите стабилизация(на время),и добейтесь значением частоты ХХ в пределах 0.1-0.2А

Перенасыщение чего, сердечника? А о каком перенасыщении идет реч, я писал что без нагрузки транзисторы негреются как при стабилизации так и без нее, нагрев начинается при нагрузки от 30ват и больше.

Значение перенасыщение в вашем случае равно около 1.3А.
Это уже не реактивная составляющая...Она у вас "висит" постоянно!
Чем больше вы нагружаете свой сердечник,тем больше значение остаточной намагниченности...
В вашем случае,это все равно что вместо трансформатора,подключить постоянную нагрузку в 1.3-1.4А. Греться тоже не будет.Но с увеличением нагрузочной составляющей,эти 1.4А выйдут вам "теплом"

Смысл понял, только почему эта мощность невылазиет в тепло без нагрузки?

А вы посмотрите на "ослиик" ваши под нагрузкой.
Выбросы по фронту(развертку сделайте побольше)..По моему у вас там,токовая составляющая по мак.значению U перехода..
Потери на переключение,если вы посмотрите на опять же свои осциллограммы,у вас при стабилизации во время закрытия,продолжается работа переходной емкости на пару с индуктивностью первичной обмотки.Это токи,которые гасятся при переключении.. (на одном плече,эти токи куда серьезней).Чем больше нагрузка,тем большие токи будут гасится на ключах в виде тепла.

Вложение не найдено

1 это затухание в сердечнике, которое гасится RC цепочкой, и ни куда от отого не дется.
2 неравномерность токов в плече потому что это осцила снятая с одного плеча, на первичке 2 обмотки. Выше выкладывал видео там человек расказавает от и до как и что происходит в сердечнике.
Буду пробовать увеличивать витки в первичке.
Спасибо, что не игнорировали мой вопрос.

Алекс,а не проще частоту поднять?
