Инвертор синус 50 Гц своими руками

Добрый День Эталон

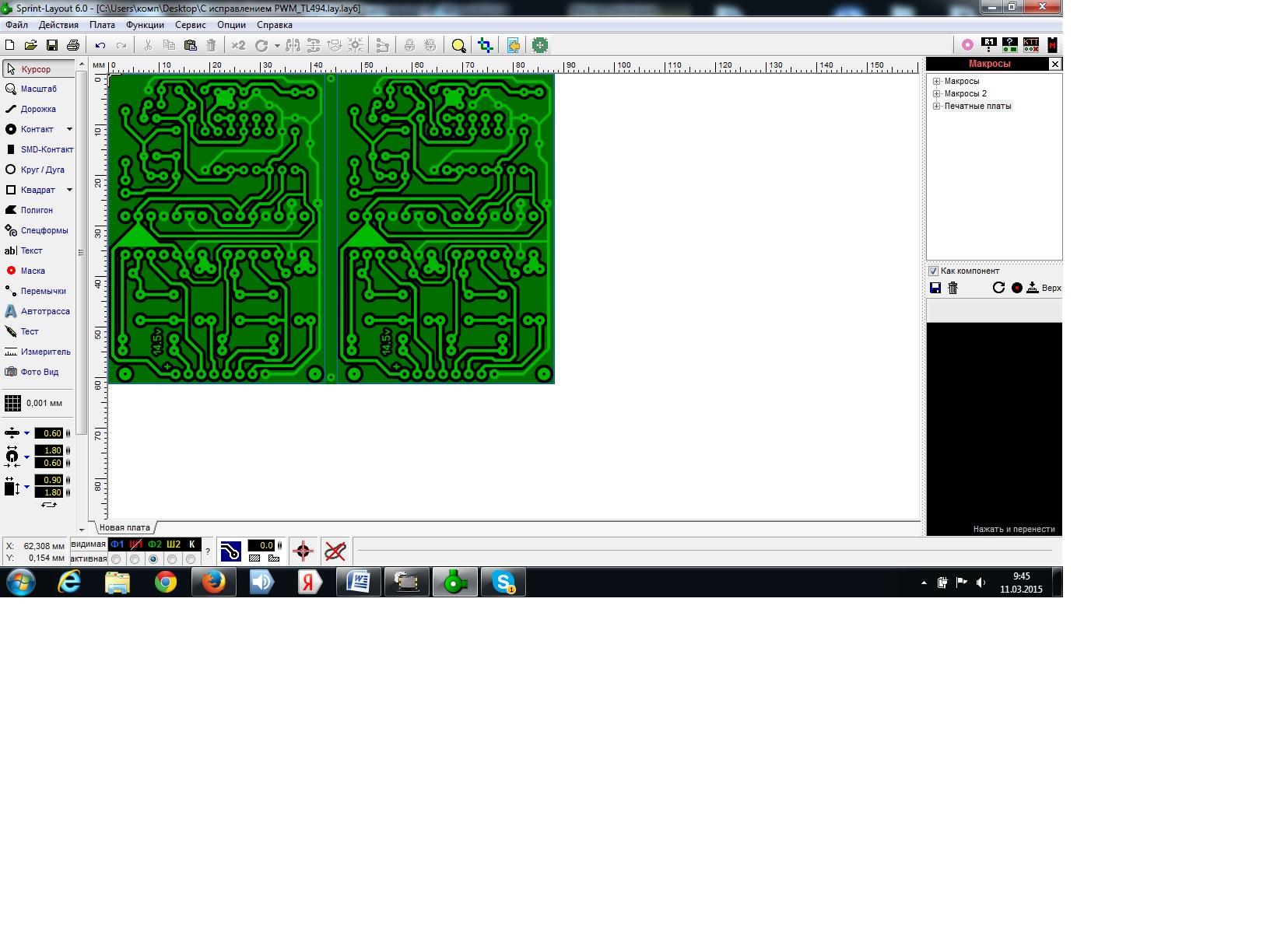

Правильно ли исправил печатную плату DC-Dc?

здравствуйте!поделитесь пожалуйста печаткой,а то эталону не до нас!

Схема с исправлением
качайте схему только надо дождаться ответа эталона правильно исправил или нет.

Пишите мне на почту Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
я вам скину схему
почему то здесь не могу загрузить

alex06.12.85 пишет: Добрый День Эталон
Правильно ли исправил печатную плату DC-Dc?

о каком исправлении идет речь?

вы скинули схему исправленную потому, что по старой схеме не работали все TL микросхемы.
правильно ли я исправил печатную плату под вашу исправленную схему?

alex06.12.85 пишет: вы скинули схему исправленную потому, что по старой схеме не работали все TL микросхемы.
правильно ли я исправил печатную плату под вашу исправленную схему?

Если речь про 15 и 16 ноги
то как там можно неправильно сделать
15 ногу отделить от 16
и соединить эту 15 ногу с 14и13

Всем привет! Почитал данную тему - в принципе тема полезная и хорошая, но уже не нужная. Могу реально объяснить- уже существуют дешёвые и мощные инверторы ПН7-12/220В -600 Вт чистый синус на выходе. По цене 2500 руб за конечный прибор есть ещё цена 1950 руб без корпуса и радиатора.Есть ещё больше по мощности инверторы как в корпусе так и без корпуса и цена очень приемлена 4кВт не больше 8000 руб.Кому надо пишите в личку.

dozor пишет: Всем привет! Почитал данную тему - в принципе тема полезная и хорошая, но уже не нужная. Могу реально объяснить- уже существуют дешёвые и мощные инверторы ПН7-12/220В -600 Вт чистый синус на выходе. По цене 2500 руб за конечный прибор есть ещё цена 1950 руб без корпуса и радиатора.Есть ещё больше по мощности инверторы как в корпусе так и без корпуса и цена очень приемлена 4кВт не больше 8000 руб.Кому надо пишите в личку.

Никто и не спорит что есть готовые решения и дешевые
А-Электроника например
только почему-то они горят

dozor пишет: Всем привет! Почитал данную тему - в принципе тема полезная и хорошая, но уже не нужная. Могу реально объяснить- уже существуют дешёвые и мощные инверторы ПН7-12/220В -600 Вт чистый синус на выходе. По цене 2500 руб за конечный прибор есть ещё цена 1950 руб без корпуса и радиатора.Есть ещё больше по мощности инверторы как в корпусе так и без корпуса и цена очень приемлена 4кВт не больше 8000 руб.Кому надо пишите в личку.

То что предлагает Эталон,(5кВт) можно собрать за мах.2000р + на порядок выше качеством, так что тема будет полезная и нужная всегда!!
