newnrg ты не понял транс сделан для эталоновской схемы а в пуш пул опробован ранше на работоспособность.там другая история на ос выбросы видел и оставил её до лучших времён разобраться .ирки дохнут в этолоновской схеме как только даю питание на ключи почему ? без подключения питания ключей на G входах чистые прямоугольники да и ключи я запитывал через лампу 12 в так хоть ключи целе остаються .

Да приборчик красивый. И вроде нет одного мк - который всем управляет.
Посмотрев предадущие ролики вспомнил - всегда на тл 494 на питание 5 в ставлю 10мк и 0,1мк... И еще Недавно на оптопаре нашел наводки. Не мог добится мертвой зоны хотя-бы 2мкс - когда начал рыть - получается наводка и опто чуть-чуть приоткрывается поставил кондер 100пф и все прошло....

А так вот он работает

эталон если ты со мной хочеш пообщяться пожалуйста вот мой skype nik23111

Эталон, не спешите отправлять заказчику.
Такие блоки ставятся в GSM станциях и работают всегда почти на максимальных мощностях. Закзчик скажет что он рабочий но оключается через некоторое время. Часто проблема там в выходном конденсаторе. Eltek сэкономили, замерьте ESR и остаточную емкость перед началом эксперимента и когда блок поработает часик хотя бы на 1кВт. Результат может неприятно удивить.

mren пишет: Эталон, не спешите отправлять заказчику.
Такие блоки ставятся в GSM станциях и работают всегда почти на максимальных мощностях. Закзчик скажет что он рабочий но оключается через некоторое время. Часто проблема там в выходном конденсаторе. Eltek сэкономили, замерьте ESR и остаточную емкость перед началом эксперимента и когда блок поработает часик хотя бы на 1кВт. Результат может неприятно удивить.

может пригодится....
vrtp.ru/index.php?showtopic=26088

Moloko пишет: Vladmir67
У Вас есть возможность снять те же осциллограммы при нагрузке, скажем 10 или 5 ватт?

вот все тоже самое . может из за дросселя на выходе я не ставил вот фото расчета транса ... что там за индуктивность дросселя что за дроссель красным обвел ?

Moloko поставил небольшой дроссель на выходе транса после моста на кондер и форма изменилась чуть в лучшую сторону . но частота так и осталась высокая при нагрузке возращается в 50 клг

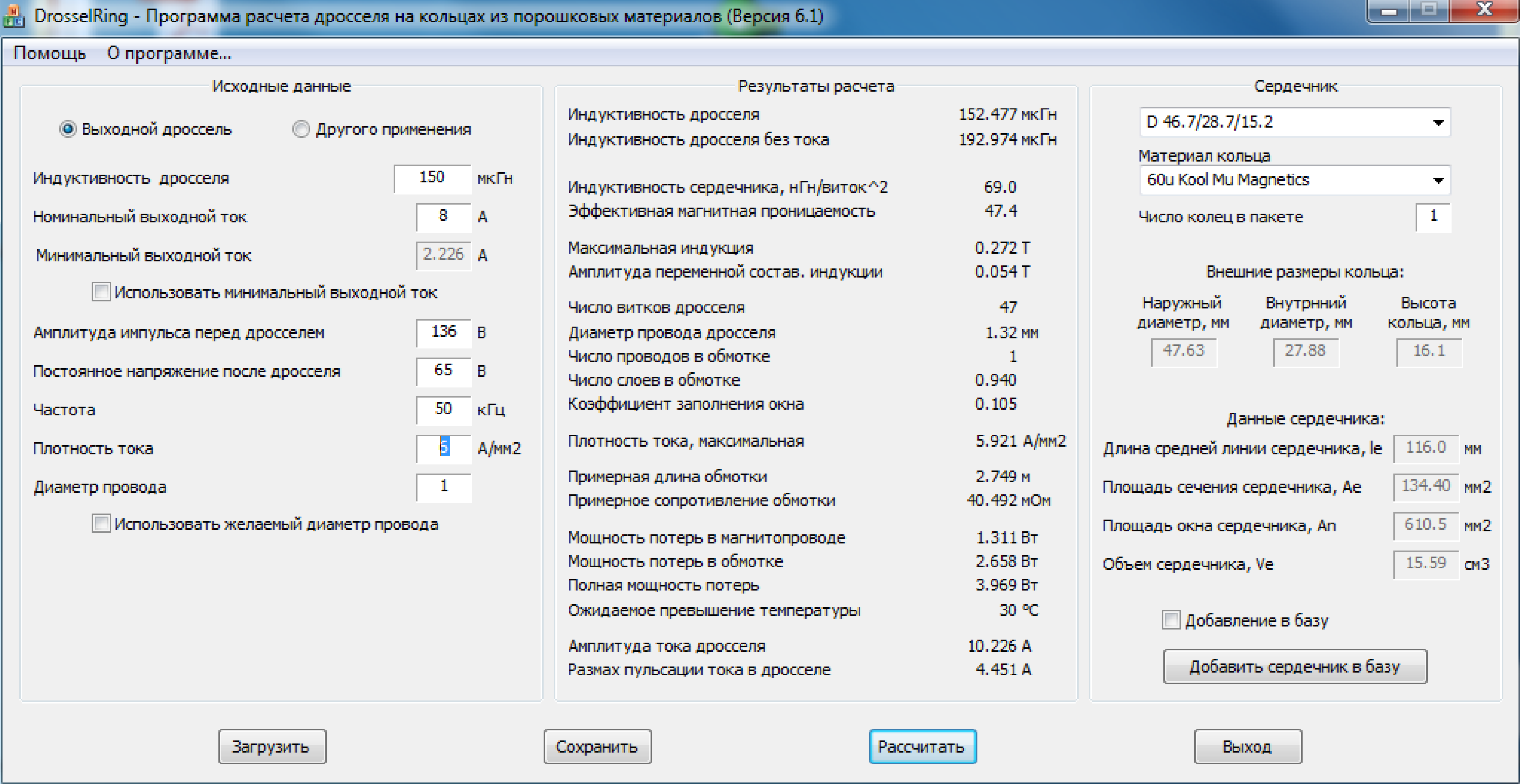

Намотайте и поставтье такой дроссели, а потом скажите результат.

Частота 50 кГц не меняется. Прибор воспринимает затухающую за такт, поэтому показывает двоекратное повышение частоты.
А на счет индуктивности обведенного красным - это минимальная индуктивность дросселя выхода для минимального нагрузочного тока который Вы указали. Укажите больший минимальный ток, расчетная индуктивность снизится
