Инвертор синус 50 Гц своими руками

на том что щас используется инверторе (тот что в фанерном полукорпусе) ))) у него нет развязки
новый буду делать с развязкой

Вроде есть еще один способ получения энергии от ветра, более эффективный чем ветряк, но пока сам не проверил и не нашел что бы кто-то другой проверил, да и тема эта о инверторах, а не о ветряках...

aleks1270 пишет: Пробовал в китайца DC-AC добавить на обратную связь

А зачем? у меня китаец от 21 до 31 вольта на выходе меняет примерно от 370 до 500 вольт уже постоянки, китайский драйвер синуса как-то с этим справляется и в результате выход получается 216...226 вольт, при чем напряжение зависит больше от нагрузки, чем от входа.

Данный девайс как бы для начинающих вступающих в мир инверторов. Не каждому подсилу сразу залесть в дебри, расчитывать и мотать транс на нужную мощность или киловат на 5, и какбы простой и быстрый вариант собрать инвертор ват на 400 потратя максимум тысячи 2 на инвертор чистый синус, элементарно для котла и насоса или просто повышать знание в инпульсной технике, и всегда приятно что чтото начинает сразу работать.

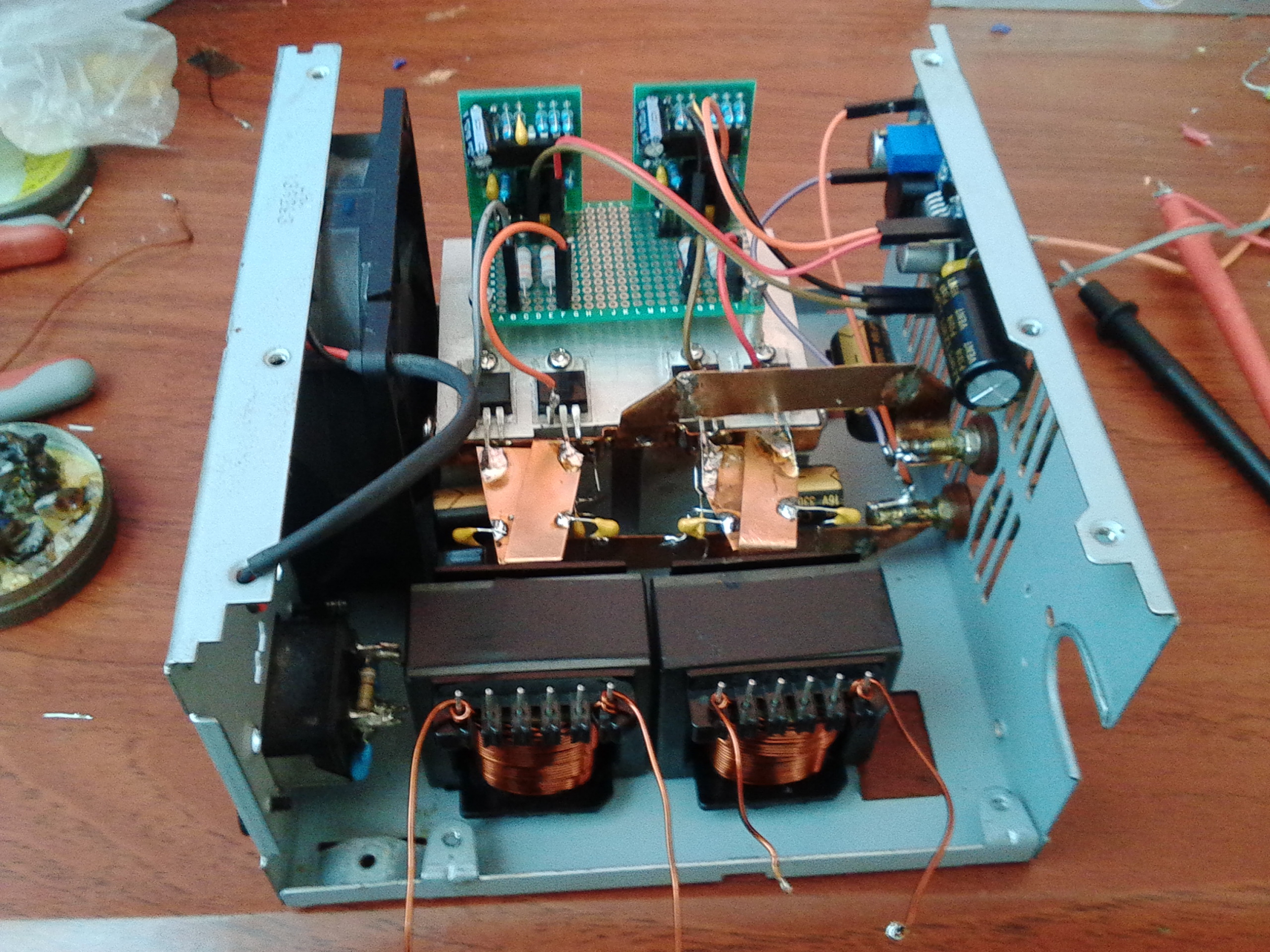

Newnrg пишет: Вот мое творение на SG3525. Были куплены вот такие китайские поделки , на них уже есть входы для защиты по току и стабилизации напряжения (у меня на фото пока не реализовано). Кстати, эти платки являются частью модулей , схожих с тем, с которым работает aleks1270.

Добрый день Сейчас жду аналогичные с али. Не подскажите софт старт у данных платок есть? Или допиливать придётся. Емкость на выходе DC/DC большая планируется - боюсь без СС ключам поплохеет.

Звыняюсь своими тупыми встряваниями. у меня появилась надобность слепить преобразователь-стабилизатор напряжения 35-64 в ровно 48 вольт. и мощностью где то так 5-10 кВт. С учетом чо мне полюбились ключи ткд165, решил остановится на них, но увеличить частоту до 400гц- 1 кгц, чоб уменьшить габариты. ломанулся за сердечником, -не тут то было,= у вояк ничего не нашел большой мощности, а на заказ такой сердечник от 120-280 дохлых мериканских президентов. Заказал парочку, один маленький, другой уже большой. Если у меня получится, может и вам опыт пригодится,- все таки на 5 кВт всего одна 494, два оптрона и два транзистора и 2 ведра кондеров. Ничего сложного.

Дмиртий пишет: Звыняюсь своими тупыми встряваниями. у меня появилась надобность слепить преобразователь-стабилизатор напряжения 35-64 в ровно 48 вольт. и мощностью где то так 5-10 кВт. С учетом чо мне полюбились ключи ткд165, решил остановится на них, но увеличить частоту до 400гц- 1 кгц, чоб уменьшить габариты. ломанулся за сердечником, -не тут то было,= у вояк ничего не нашел большой мощности, а на заказ такой сердечник от 120-280 дохлых мериканских президентов. Заказал парочку, один маленький, другой уже большой. Если у меня получится, может и вам опыт пригодится,- все таки на 5 кВт всего одна 494, два оптрона и два транзистора и 2 ведра кондеров. Ничего сложного.

Я думаю что тут бустреп будет самым эффективным и простым решением. Правда емкость затвора у IRFP4368PBF не маленькая, но шести амперные драйвера помогут))!

Давно хотел спросить знающий народ в этой ветке:
Лежат у меня пока без дела, IGBT модули SKM100GB12V подойдут ли они для инвертора и чем их раскачать?
В соседней ветке есть схема драйвера, с +-15 вольтами , для моих нужно +-20.
Подскажите может кто что собирал на таких модулях. Даташит прикрепил.

Не подскажите софт старт у данных платок есть?

gelogen, Софт старт - есть. Его обеспечивает емкость 1 мкФ на платке, я сменил ее на 20 мкФ, что обеспечивает старт за время ~ 1,2 секунды. Плюс я менял частотозадающий кондер - 20 кГц для меня мало, я поднял до 58. По осциллограммам вижу, что еще резистор мертвого времени нужно подкорректировать, но пока этого не делал.

Смотрите график переходной характеристики Uge=12.5 Вольт. Так что тот драйвевер нормальный.
Мертвое время выставляйте от 1.2us так как транзисторы медленные.
