Инвертор синус 50 Гц своими руками

В схеме применены снабберы - параллельно первичкам через диод до плюса питания подключены параллельно резистор 91Ом и конденсатор 0,1мк. Это убрало малые выбросы подчистую, оставив чистый прямоугольный сигнал. Диод - FR207.а интересно я поставил вместо FR207, R4U вроде они ещё быстрей влияет это как или нет?

схему включения тл стндартное пзже выложу и что там за трнзисторы стоят не оброщйте внимания они пока невключены\там защита по току на теристоре\

nik23111Я даже и не знаю с чего начать! Не вижу не одного блокировочного конденсатора, не в генераторе и не в силовой части, а это уже беда. Дорожки по которым идут сигналы на ключи, явно слишком широкие,параллельно им, должна идти земля. А лучше в такой топологии, протянуть их витой парой от драйвера к транзисторам. По той же проге, одно кольцо к45*28*12, даст на выходе 800 ватт, первичка 2х4вит, вторичка 146вит, частота 50кГц. На Е42 2х2вит , 73вит и 500ватт. И такой вопрос, про фоторезист слышали? Очень выручает!))

Эталон+ Дайте пожалуйста Ваши печатки, ДС-ДС, те что под Е65. Просто как раз лежит у меня один, хочу на нем собрать 24-350в. А то сижу пока без дела, намотал два транса на кольцах, закончился провод и капралон. Закупаться уже буду после НГ. А так соберу преобразователь хоть на 1000ватт и погоняю его немного. Просто разводить платы для временной схемы, так не хочется. Только в .LAY пожалуйста. Можно сюда, можно по скайпу (выше выкладывал).

я не видел вашего скайпа
повторите

allex-ua13

я Вам отправил запрос

Пока едут детали к синусоидальному инвертору - задумался над поломанным с меандром. Возникла идея поставить в низ Н-канальные, а в верх П-канальные мосфеты и через оптопары ардуинкой нарезать с начала меандр, а потом, если все хорошо, поднять частоту и нарезать синус. При этом датчиком хола ACS712 контролировать ток, а FZ1440 контролировать выходное напряжение.
Какие тут могут быть подводные камни ?

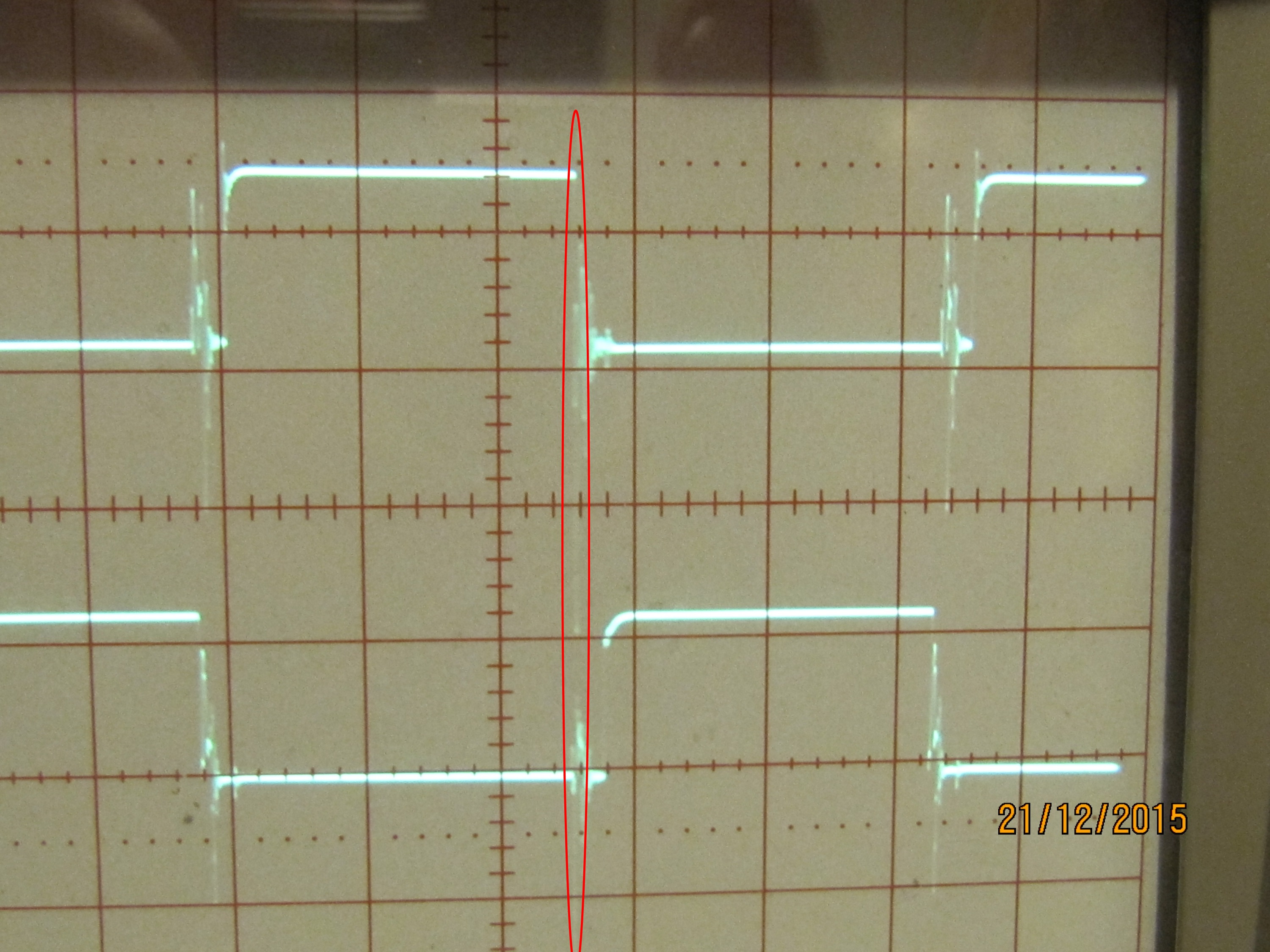

mren пишет: Вы обратите внимание на свою картинку

У Вас там в каждом импульсе сквозняк и звон нереальный. Понятное дело что транзисторы будут греться даже на ХХ. Не знаю, может это сам ослик так звенит Попробуйте снять осциллограмму с выхода ирок без подключения високовольтного напряжения. Возможет также вариант когда транс уходитв насыщение и звенит.

Звон в поле"мертвого времени",паразитная индуктивность.Разводка печатной платы,не "айс"..
Проблемы по шине питания...емкости и т.д.При закрытых силовых ключах(dead time),работает "схема" емкость переходов ключей и индуктивности!
Сердечник в данном процессе вообще не принимает никакого участия!
При перенасыщении сердечника,будет происходить "завал" по переднему фронту импульса.При этом выбросов ОЭДС(индуктивность не работает с сердечником) не будет наблюдаться.
"Завал",тот что на осциллограмме говорит о том что ток открывания затвора транзистора не "дотягивает".
Драйвера слабоваты,либо питания этих драйверов мало.
Кстати...фронт нижнего и верхнего ключей работают по разному(либо не подбирались ключи по характеристикам,либо драйвера из разных партий)..Ток открывания у них.судя по осциллограмме разные(выбросы).
При этом,палка получается о двух концах..))
Если драйвера ставить более мощные(для более крутых фронтов),увеличиваются выбросы по переднему фронту(лечиться установкой снайберов)..
"звон" dead time(паразитная индуктивность,добротность которой может иметь значения 10/100).
