"Сказка для взрослых"

Enjoykin4 жалко что нельзя поставить несколько спасибо за #1690...

Кстати.. знаю как работает устройство на вашей аватарке...

Продолжаем тему о доменных переворотах в сердечниках...


Все знают о неравномерном токе нарастания в катушках, но мало кто задумывался чем обусловлена эта неравномерность.
Давайте попробуем разобраться...

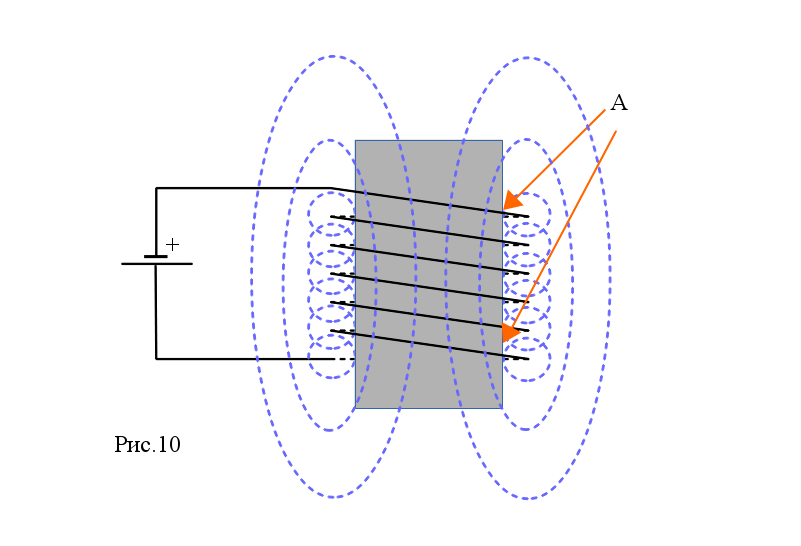

Как я уже упоминал в своих предыдущих статьях — переворот доменов в сердечнике начинается именно в месте соприкосновение обмотки и сердечника. (точка А - поверхность) рис. 10

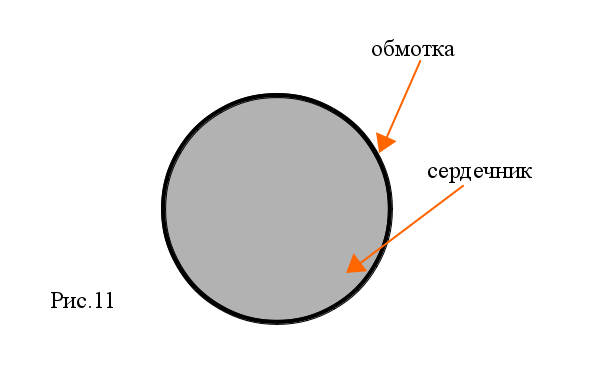

Вид сверху:



Принимаем длину окружности рядом с обмоткой за 1.
При подачи напряжения сопротивление обмотки очень большое — это обусловлено тем, что множество пространственных форм в основном в сердечнике ( а сердечнике все домены находятся в нейтральном состоянии согласно гравитационной и электрической составляющей эфира)своими полями мешают продвижению тока в обмотке. Чтобы создать «дорогу» для тока (ток — чистая субстанция, электрическая составляющая эфира. Напряжение — скорость данной субстанции) нужно убрать преграды которые своими зарядами мешают пути. Поэтому происходит переворот доменов и перестройка их на другой уровень геометрической формы.
При затрачивании определенной энергии на переворот начальных доменов уходит определенное время.

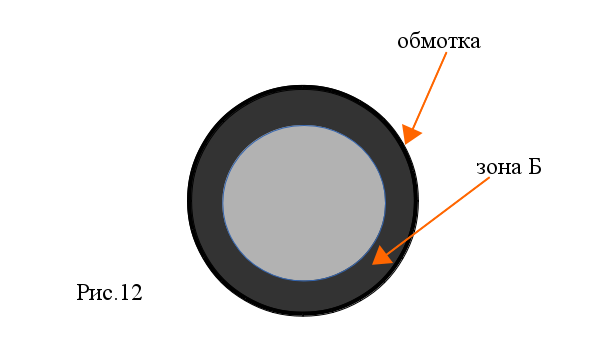

Допустим, что за определенное время были перевернуты домены в зоне Б рис.12



Дорога току значительна расчищена и он возрастает. Следует обратить внимания на неточность рисунка — резкой границы между перевернутыми доменами не будет - просто графическое обозначение. Переворот доменов скорее напоминает волну.
Теперь вспомните, мы присвоили начальной окружности значение — 1
мы видим что длинна окружности не перевернутых доменов уменьшилась за определенное количество времени и стала например - 0.7
Количество доменов на данной окружности(можно объеме) значительно меньше их легче и скорее перевернуть за тот-же период времени, и тем более не перевернутые домены стали дальше, и уже ни так оказывают свое влияние на продвижение тока. Получается за одинаковые промежутки времени переворачиваются разное количество доменов именно по этому ток в обмотке нарастает нелинейно.
Идем дальше, прошло определенное время перевернулись все домены и уже совсем ни чего ни мешает продвижению тока через обмотку. Этот режим называется насыщение сердечника.

Дорохов А.П. 2014 г.

Продолжаем тему.....

Никто ни задумывался над тем, почему так сильно зависит КПД обратноходовых преобразователей от нагрузки. Почему иногда при использовании одних и тех-же деталей получаются разные результаты. При этом КПД может меняться от 70 до 99%. В чем секрет? Давайте попробуем разобраться.....

В своих предыдущих статьях я упоминал о петле Гистерезиса и последовательном перевороте доменов.
Так вот, немного напомню:

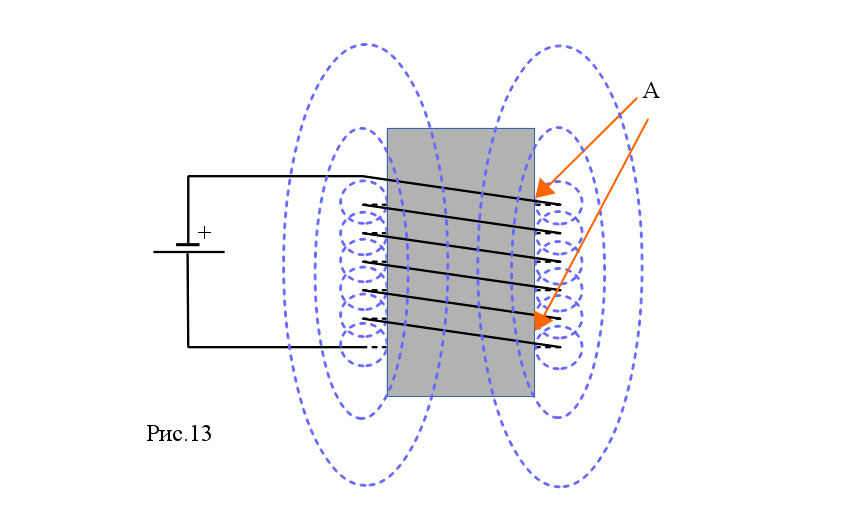

Переворот доменов в сердечнике начинается именно в месте соприкосновение обмотки и сердечника. (точка А - поверхность) рис. 13



При подачи напряжения сопротивление обмотки очень большое — это обусловлено тем, что множество пространственных форм в основном в сердечнике ( а сердечнике все домены находятся в нейтральном состоянии согласно гравитационной и электрической составляющей эфира)своими полями мешают продвижению тока в обмотке.

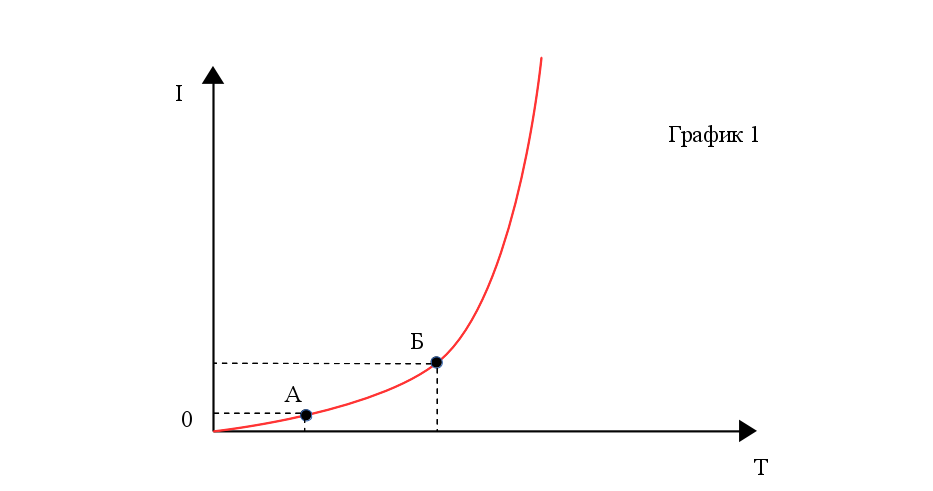

То есть начальный ток через обмотку очень мал. Смотрим на графике 1 например точка А.
Что мы имеем (точка А), имеем длительное время накопление энергии и слабый ток через обмотку. В принципе на первый взгляд ни чего особенного, но теперь давайте глубже рассмотрим ситуацию...

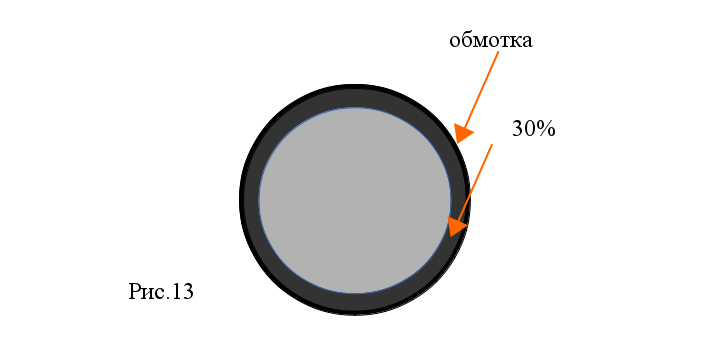

На самом деле во время 0-А происходит довольно серьезная работа по переворачиванию доменов и за этот промежуток времени домены переворачиваются где-то до 30% общего объема сердечника. Рис.13



Так как длинна окружности наибольшая, то количество доменов расположенных рядом с обмоткой тоже наибольшее.
На самом деле довольно нужный и экономичный этап, хоть кажется изначально длительным. На этом этапе происходит самое «выгодное» накопление энергии.
Выгодность заключается в то, что из-за нелинейности накопления энергии мы затратили меньше энергии чем накопили !!!

Следующий этап....называю его «перегиб» от слова «перегнуть палку».
Точка Б на графике 1.

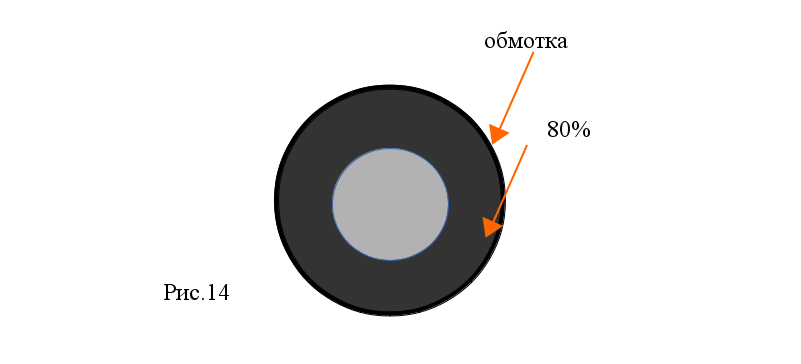

На этом участке перевернуты уже около 80% доменов объема сердечника на рисунке выглядит примерно так: Рис. 14



Визуально серый круг выглядит как половина — просто обман зрения....
Теперь глубже изучим данный этап...
Перевернутые домены в этом объеме уже перестают влиять на сопротивление тока через обмотку, а расстояние до не перевернутых уже довольно велико. Ток через обмотку начинает лавинно расти, поэтому на данном этапе следует прекратить накопление энергии.
Если не прекратить подачу тока через обмотку, то конечно перевернутся все домены, будет накоплена энергия в полном объеме, но энергозатраты не оправдывают эти недостающие 20%.

Давайте теперь сделаем вывод:
Свойства нелинейности накопление энергии в катушке можно применять для создания высокотехнологичных устройств с КПД выше 1 !!!


Дорохов А.П. 2014 г.

Я не пойму куда деваются посты. Вы мне объясните зачем к катушке припаяны конденсаторы?

Контур я вижу Мне не понятно зачем он. Только мешает Алексу в феррите волну разглядеть, да заставляет магниты таскать, чтобы попасть импульсом к вершине синуса.

типа этого

Продолжаем тему...


В предыдущих статьях мы рассматривали такой вариант сердечника.( рис. 15)



Теперь давайте посмотрим на вариант с длинным сердечником (ферритовый стержень)




При подачи напряжения на обмотку домены начинают переворачиваться во все возможные стороны от начало переворота (точки А) с одинаковой скоростью ( красные стрелки). Если сравнивать с формой сердечника на рисунке 15 на начальном этапе домены ведут себя также и соответственно графики нарастание тока тоже практически одинаковы (график 3 точка А). Но после переворота всех доменов в определенном участке (зоне Б) начинается дальнейший переворот по всему сердечнику. (рис 16) красные пунктирные стрелки. В зоне Б домены перевернуты и уже ни что ни мешает прохождению тока через обмотку, поэтому ток начинает расти. Но увеличение тока происходит не так резко как в случае с сердечником на рис 15, потому, что все равно оказывают свое влияние не перевернутые домены, хоть и расположены довольно на большом расстоянии от обмотки.

Если сравнить петли гистерезиса, то они будут выглядеть так:
график 3.
Сильного отличия нет, разница только в более линейном токе роста в случае с Ферритовом стержнем после точки А.
И хоть и объем у данного сердечника больше, то все равно он использован не рационально из-за сосредоточения обмотки на малом участке.
КПД такой катушки тоже мало чем будет отличаться от простого сердечника на рис. 15, и энергию она запасет почти столько же.



Теперь расположим обмотку по всей поверхности ферритового стержня рис. 17
Здесь конечно уже используется весь объем по максимуму — переворот доменом расположен на большом объеме сердечника . Так как объем сердечника во много раз больше сердечника на рис 15, то график гистерезиса будет такой — зеленая кривая графика 3.



На графике видно длительное время запасание энергии и плавно растущий ток через обмотку.
Следует отметить также 30% зону переворота доменов (точка Б графика 3) именно участок до данной точки. На этом этапе происходит самое «выгодное» накопление энергии.
Выгодность заключается в том, что из-за нелинейности накопления энергии мы затратили меньше энергии чем накопили.
А из-за большого объема сердечника мы можем иметь увеличенную мощность.

Вывод:
Для рационального использования сердечника обмотка должна располагаться максимально по всей поверхности.

Дорохов А.П. 2014 г.

dorohov.alex
Из практики известно, что самой высокой добротностью обладает однослойная катушка, у которой высота равна радиусу, и провода расположены на расстоянии диаметра провода. Радиолюбители это знают, но вы не радиолюбитель
А вот это знают электрики:
Насыщение магнитопровода определяется только площадью сечения магнитопровода. Длина магнитопровода значения не имеет.
Значит вы и не электрик
Потому вы думаете, что домены будут повернуты по длине сердечника не равномерно. А они все одинаково будут стоять, вопреки вашему мнению.

В общем еще расти вам и расти. Чего и желаю

И кстати: домены не начинают поворачиваться от периферии сердечника к центру. Они поворачиваются сразу все, по всему объему. Они потому что не на витки провода реагируют, а на все поле катушки целиком. А это поле распределяется по всему объему равномерно. Впрочем вы читать не умеете, а пока только писать.

Это ваш ответ: ток — чистая субстанция, электрическая составляющая эфира
Это и моя жена знает Но она не увлекается генераторами, она эзотеричка, как и положено женщинам
Впрочем каждому свое. Я больше не буду пытаться вернуть вас в реальность

Это когда не работает. А когда работает, даже железки рядом током бьют. От одного только озона вреда достаточно, не говоря про сильное электрическое поле и гамма с ренгеном.
Так оно еще зараза и в разнос может уйти. Тогда вообще начинаются спецэффекты. Проходил, знаю. Только не знал тогда еще, что есть на свете Капанадзе, а он еще служил архитектором и не был столь ругаемым как ныне. Да и о Тесле только и слышал, что был такой чувак. А слово Тесла тогда писали на хороших конденсаторах
