Волновой трансформатор (практика)

Вот тут я получил стоячую волну. Пол волны. Вообще-то странно но подбирая частоту начинат влазить разное число волнв в провод ,хоть ЛЦ резонанс другой. Так что можно и полную волну и больше всунуть в провод, но резонанс может быть размытый. На второй конец можно намотать НЧ обмотку и подключив конденсатор к съёмной её настроить на НЧ резонанс. У меня провод длинный частоты низкие. Легче всё настраивать и видеть эфект.

Для девайса IB требуется полная волна (волновой резонанс) - теслы собирайте в соответствующих ветках...

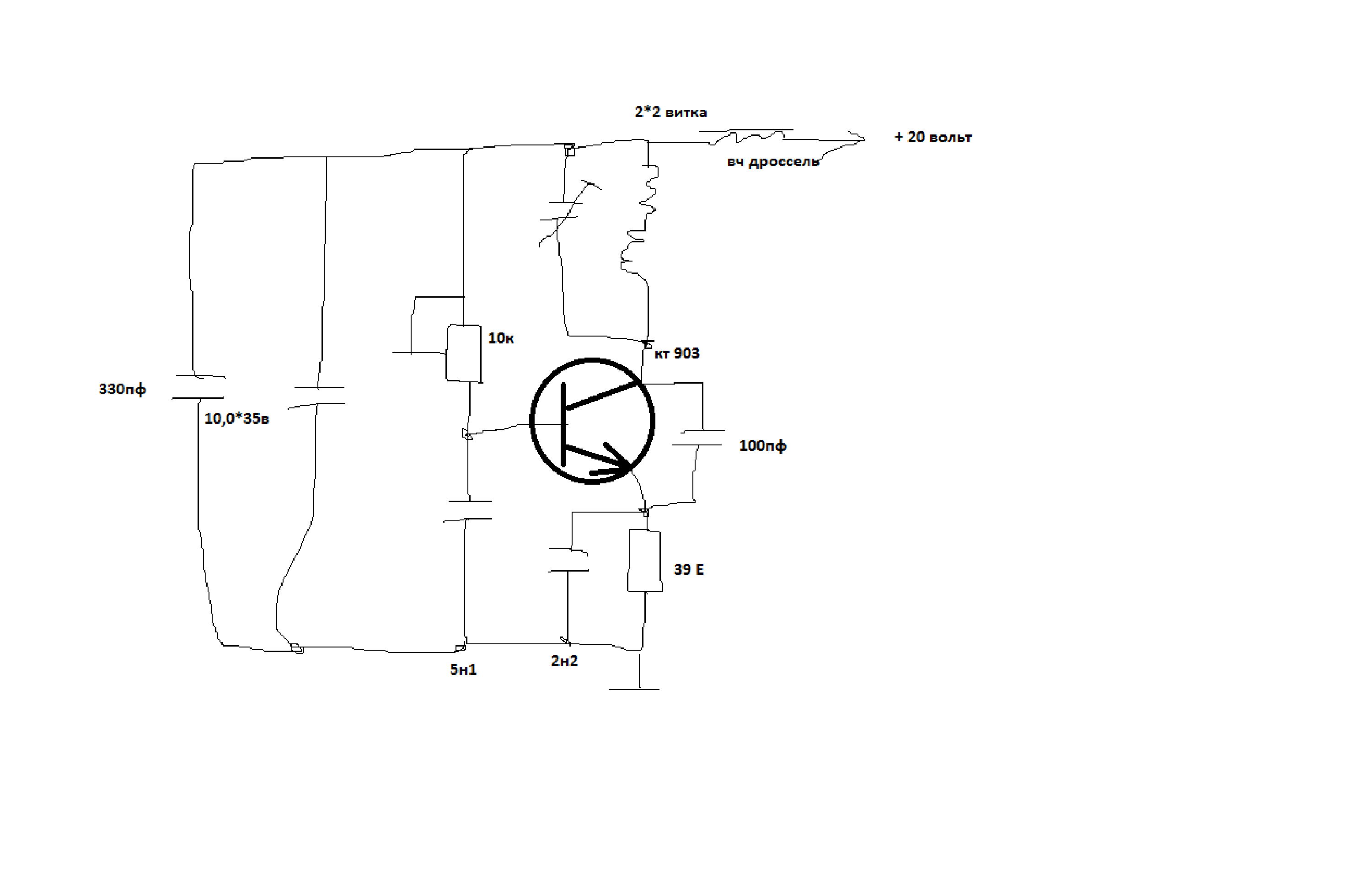

спаял вч ген по схеме: работает более менее стабильно...

[quote="doktorsvet" post=42929

Это с нее я принял желтый щуп за шум?

да

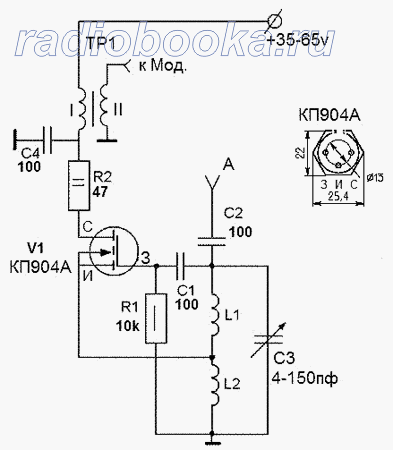

Схемка генератора ВЧ по мощнее . radiobooka.ru/peredatchik/849-sharmanka-...nzistore-kp904a.html

oktogen пишет: (видео удалено автором)
Обратите внимание на этот эффект
Может допрет что дальше делать

Накачка пачками ВЧ здесь по сути - "радиоимпульсное умножение частоты" (в поисковик)-
например:
www.diagram.com.ua/list/st1.shtml

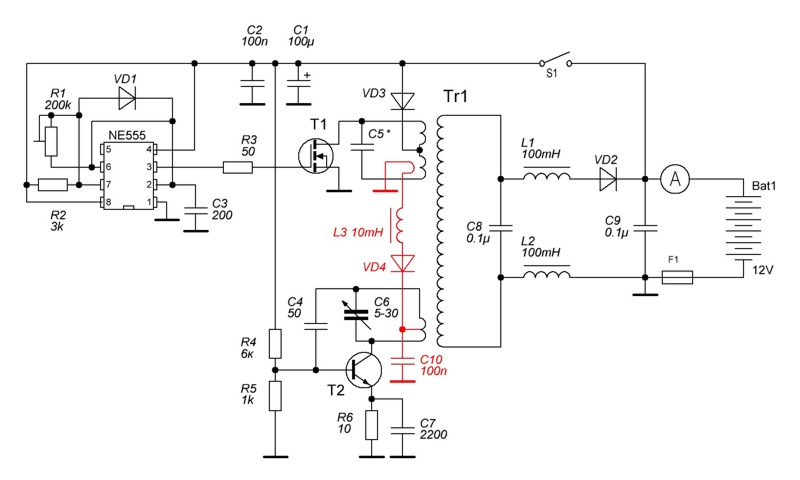

об этом говорит и добавление в схему "IB" цепи(L3, VD4, C10) от НЧ для питания ВЧ генератора: генератор в этом случае выделяет ТОЧНУЮ ГАРМОНИКУ НЧ, а не собственную несущую частоту ВЧ генератора.
(схема из поста Magur, #42101 от 12фев2016, последняя)

Кроме того в схеме могут быть ДВА НЕЯВНЫХ генератора наносекундных импульсов - на диоде VD3 (транзистор Т1 - накачка диода с накоплением заряда VD3) и диод VD4(транзистор Т2 - накачка диода VD4).
Без диода VD3 контур (НЧ) будет шунтироваться внутренним диодом транзистора IRF630 -
www.alldatasheet.com/datasheet-pdf/pdf/68213/IRF/IRF630.html
- в момент перехода напряжения на стоке через ноль при открытом транзисторе.
Диод VD3 в этом случае ЗАКРЫВАЕТСЯ и контур не шунтируется конденсатороми С1, С2 и цепью питания.
При закрывании VD3 возможно он НЕЯВНО будет генератором наносеков (ГНСИ) - как диод с накоплением заряда(ДНЗ). Кроме того при закрывании диода VD3 его ёмкость (а это десятки-сотни пикофарад при "0") в этой зоне резко нелинейно меняется - проявляется параметрический эффект. Ведь мало кто посмотрит в точке соединения катода VD3 с контуром анализатором спектра или высокоомным осциллографом с полосой до 500-1000 МГц.
Аналогично и диод VD4 с транзистором Т2.
Поэтому выбор типа диода VD3 и VD4 может играть весьма существенную роль:
Вениамин Белкин применял простые выпрямительные и силовые диоды для:
"Формирователи мощных наносекундных и субнаносекундных импульсов на полупроводниковой элементной базе." -
fizmathim.com/formirovateli-moschnyh-nan...ovoy-elementnoy-baze

www.freepatent.ru/patents/2030097


IB, Administrator
Сообщений: 435
Re: IBgen. Схема
« Ответ #290 : Вчера в 13:50:46 »
Цитата: doktorsvet от Вчера в 10:24:13
"сегодня октоген выложил видео экса и осциллограмму"
===============================================
"Правильным путем идет товарищ, но это только начало пути".

Там где указан виток от нч, надо добиться около 50 вольт для питания вч.
Экран между витками делает связь ампер виток как стандартный трансформатор и не дает индукции убить волну.
Само собой необходимо делать не один виток.

VD4 обязательно берите от импульсной системы, диффузный. Смотрите параметры срабатывания.

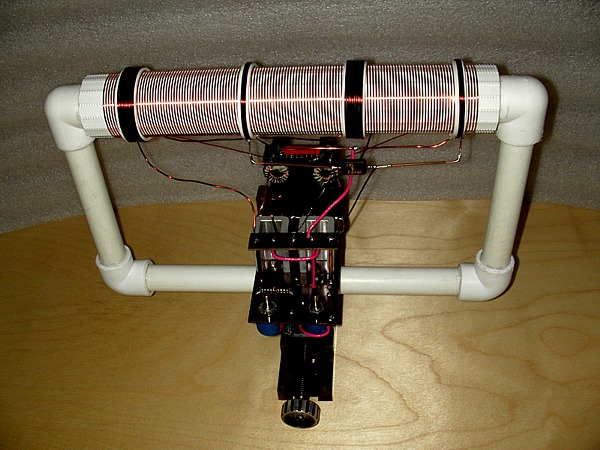

Думаю автор не обидеться, что я выложил одну из фоток установки. Рабочая или нет - не знаю.
Ссылка: ibgen.mu2.ru/index.php



Мне кажется, что пока у автора идет творческий поиск и оптимизация.
В теме проскочил архив с названием "Напряжение и ток". Но его быстро потерли...
Успел сохранить и пароль там детский был...
Автор работы пытается подвести теорию !!!
В конце немного про принцип работы установки...
