Волновой трансформатор (практика)

Все было собрано на соплях из говна, но как только решили на новой доске и все провода укоротить, сделать красиво, работать перестало.

И еще заметьте проводочки тоненькие, а на выходе киловаты снимали!
Собирали из блоков от телека, многие детали просто не задействованы.

"3. КК - частный случай колебательной системы, которая может как излучать, так и накапливать энергию. Но стоит помнить, что для накопления энергии необходим волновой резонанс. Т.е. провод, из которого сделан КК должен иметь длину не менее четверти длины волны его рабочей частоты. Иначе - никакого накопления не будет, т.к. не будет волнового резонанса."
Колебательный контур, как раз хорошо накапливает энергию и не хорошо излучает. И КК не должен как раз иметь четверть длины, тогда он меньше излучает. Чем его параметры больше приближаються к четверти волны, тем больше он излучает. А если будет одна сотая длины волны или одна сто тысячная, тогда он очень, очень мало будет излучаеть.

Хотя если четвертьволновой резонатор хорошо излучает, то по идее вся энергия входящая в него должна сразу излучаться, а качер или ТТ имеет и большую добротность и излучает и у него четверть волны, вот это как-то не состыкуеться с теорией.
Вот допустим на первичку подалься синус он передаёться на вторичку и когда доходит до конца вторички, либо когда вторая волна идёт ся энергия должна излучиться, но она почему-то не излучаеться а начинает накапливаться в катушке, как в колебательном контуре. От чего при обрыве питания видны затухания и разгон.

Вообще про излучение тут хорошо написанно с картинками.
ru.wikipedia.org/wiki/%D0%90%D0%BD%D1%82...B5%D0%BD%D0%BD%D0%B0

Green пишет:

DELAMORTO пишет:

Alfic пишет: Вадим, в чём прикол? Это уже десять раз пройденные грабли. Мы уже, как то , с тобой обсуждали эту тему, магнитное поле распространяется от катушки в обе стороны, а не в одну, в которую ты хочешь его закрутить!

Ага, а почему мотор крутится в одну сторону?
Обсуждать и собирать - разные вещи.

DELAMORTO Ну теперь делай Бедини и вперёд. Может чо и получится.

А зачем, уже один сделал

Для тех кто не верит, что частота низкая, вот весь процесс в настройке. Частота на видео.

Такую шаровую молнию можно раздуть до большого шарика.
Перед ее появлением слышен хлопок, а сам разряд бесшумен, хоть и работает на звуковой частоте, слышно как шипит испаряясь медь.

Такая пушистая дуга получается в результате наличия постоянного ВВ тока протекающего через катушку, но так как ТВС не имеет встроенного диода , то тебе каким то образом удалось катушкой заставить ток течь только в одну сторону. Ну а объем дуги говорит о токе протекающей в ней, чем больше дуга тем выше ток.

AntonW пишет: Такая пушистая дуга получается в результате наличия постоянного ВВ тока протекающего через катушку, но так как ТВС не имеет встроенного диода , то тебе каким то образом удалось катушкой заставить ток течь только в одну сторону. Ну а объем дуги говорит о токе протекающей в ней, чем больше дуга тем выше ток.

Так все просто на самом деле, образ в одной детали !
Просто сравните, что было до, и на что поменялось потом.

Питание сколько вольт?

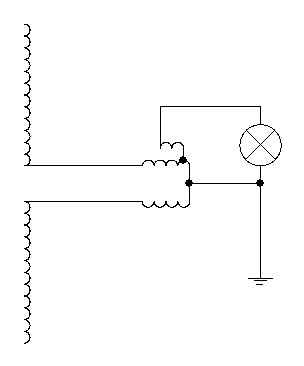

В цепи резонатора лампочка и кондер?!

DELAMORTO пишет: А как стартует твой резонатор,просто подал питание и все закрутилось, или надо танцы с бубном?

Стартует сам. Было показано как подается питание и отклонение стрелки амперметра. Этот эффект можно получить качером (3 детали - 2 катушки - индуктор, катушка в базе на общий провод и транзистор) - но надо будет "поплясать с бубном".
