Эксперименты NikAndr-а
Zmeyg
Живу я здесь
Сообщений:
2220
Они оч легенькие, в принципе как магний скорее всего.Цинковые бруски можно и самому изготовить, у меня есть заготовки для такой плавки - корпуса советских автомобильных карбюраторов, корпуса навесных замков, кой-какие другие цинковые штучки..
Но у нас вот-вот зима начнется, щас погода мерзкопакостная, температура около нуля, дождь, ветрище... По такой погоде не хочется заниматься плавкой цинка на улице... А в мастерской тем более - мне тут всю зиму жить
Поищу в сети цинковые бруски... Бройлерные электроды лишь называются цинковыми, они на 70% состоят из силумина..
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
NikAndr
Живу я здесь
Сообщений:
1932
Автор темы
ЗЫ
Майерс с магнитиками - это приходящее, а светодиодики у меня в мастерской - это вечное!!!
Сутки не было света в радиусе 7 км от моего жилища - Россети меняли ЛЭП к нашим ебеням, в которых я живу..
Специально не выключал светодиодики, смотрел на них и балдел - красота!!!

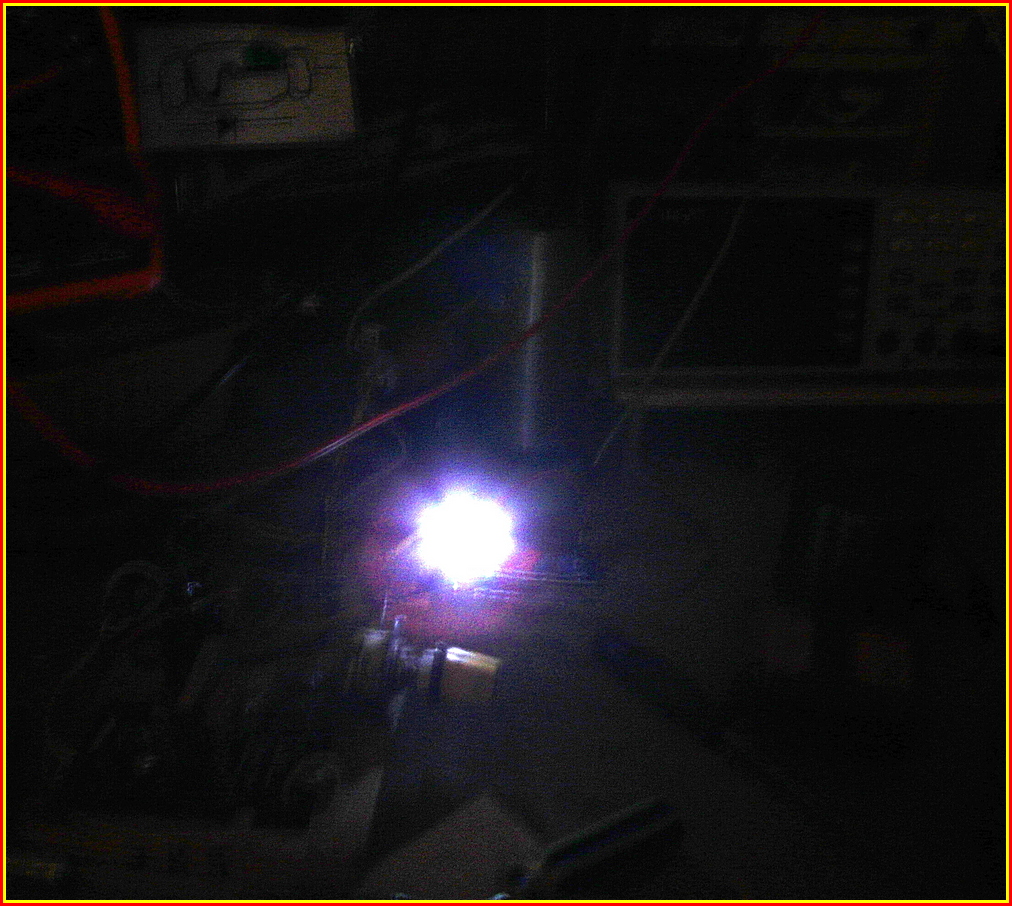

Фото не очень, в темной мастерской снимал, но можно понять, что диоды светят хорошо..
Юра, ты там ближе к товарищу Майерсу, поинтересуйся у него размером палки, на которой будут закреплены магниты.. Т.е. какое расстояние должно быть между подковами? А то вдруг там тоже надо 50-60 футов выдержать...Да, умеренность не помешает...
Цитата: выходная мощность, и напряжение может быть увеличено, увеличивая число приёмных элементов.
ecolm.ru/x-files/free-energy/free-energy-6/
ЗЫ
Майерс с магнитиками - это приходящее, а светодиодики у меня в мастерской - это вечное!!!
Сутки не было света в радиусе 7 км от моего жилища - Россети меняли ЛЭП к нашим ебеням, в которых я живу..
Специально не выключал светодиодики, смотрел на них и балдел - красота!!!
Фото не очень, в темной мастерской снимал, но можно понять, что диоды светят хорошо..
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Zmeyg
Живу я здесь
Сообщений:
2220
Ну и не видел много буржуев, чтобы они честно нарисовали принцип или схему . Обязательно что- то как минимум, в паре мест убавят существенное или добавят чего никчемного.
Не расстраивайся, среди проллетариев всех стран, честных нет совсем, ну кроме нашей палаты, разумеется...
Наши тоже не блещут откровенностью в подаче схем..
А относительно никчемности, так у Майерса она тоже присутствует в указании высоты в 50-60 футов..
Ну сами подумайте, какой идиот (кроме нашей палаты разумеется) будет строить 20метровую мачту в чистом поле, чтобы на ней ловить силовые линии Земли?
Но мы настырные, мы словим.. Или нас словят.. Когда с вышки будем падать
Поборол свою генетическую лень, поднял с кресла задницу и пошел в гараж делать подковы для магнитов... Непростое это дело, скажу я вам, чтобы выгнуть ровненько... Но я постарался.. Выгнул. Обрезал. Отшлифовал плоскости. Налепил магнитов и вот что получилось..
Налепил маленькие магниты, но их у меня только на одну подкову, пришлось от маленьких отказаться
Поставил магниты покрупнее 18 мм диаметром и 10мм толщиной...
Полярность как учили в школе - правильная
Че-то я пока делал подковы, стал опасаться - если находясь на мачте я захочу поправить какой-то магнит и он, ни дай Бог, оторвется - он и меня сбросит с мачты и мачту свалит... Силы в магнитах - немерено... Хорошо что товарищ Майер жил триста (или сколько там, не знаю) лет назад... Если бы он сегодня занимался своей гравицапой - ему бы магнитами поотбивало пальцы по самые локти
Полный пипец, брависсимо, я в ауте полном, мне такие растраты обошлись бы голодовкой до НГ не знаю какого...
А буржуи , относительно нашей палаты , полный отстой лошадиеной мочи...
Ну и пусть завидуют!
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
cuber
Завсегдатай
Сообщений:
204
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
cuber
Завсегдатай
Сообщений:
204
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Zmeyg
Живу я здесь
Сообщений:
2220
Юра, ты там ближе к товарищу Майерсу, поинтересуйся у него размером палки, на которой будут закреплены магниты.. Т.е. какое расстояние должно быть между подковами? А то вдруг там тоже надо 50-60 футов выдержать...Да, умеренность не помешает...
Цитата: выходная мощность, и напряжение может быть увеличено, увеличивая число приёмных элементов.
ecolm.ru/x-files/free-energy/free-energy-6/
ЗЫ
Майерс с магнитиками - это приходящее, а светодиодики у меня в мастерской - это вечное!!!
Сутки не было света в радиусе 7 км от моего жилища - Россети меняли ЛЭП к нашим ебеням, в которых я живу..
Специально не выключал светодиодики, смотрел на них и балдел - красота!!!
Фото не очень, в темной мастерской снимал, но можно понять, что диоды светят хорошо..
ВНИМАНИЕ: Спойлер!
Ляпота! Андреич, одно другому не мешает. Ну вдруг где-то земли не будет? Айсберг какой под ногами...Вот и пригодится.
Расстояние, имхо, лишь бы друг к другу не липли, не влияли. Главное по одной оси.
Эта конструкция с магнитами как то перекликается с Хендершотом , правильно я сказал?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
NikAndr
Живу я здесь
Сообщений:
1932
Автор темы

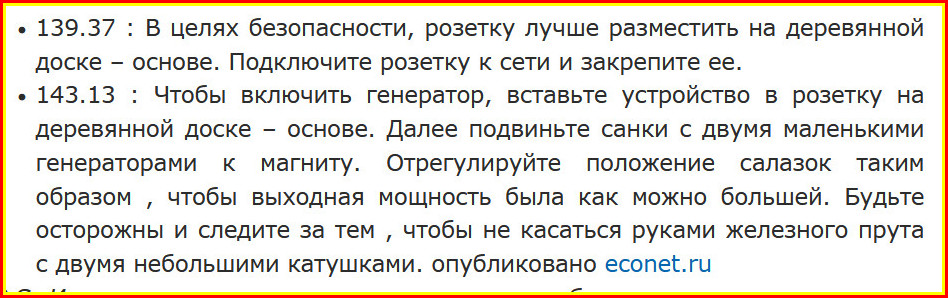

Дочитал твою ссылку до пункта 143.13 и в том месте, где у людей мозги находятся, у меня возник вопрос - а если лампочко включить сразу в розетку, минуя 142 пункта, разве так не проще будет?
Да, тот же принцип "изьятия". Вернее не принцип, а с того же места...Цитата:
один из последователей Хендершота рассказал, что это принцип действия устройства основан на взаимодействии с магнитным полем Земли, поэтому на его работу сильно влияет расположение и ориентация в пространстве относительно северного и южного полюсов планеты.
econet.ru/articles/85290-beztoplivnyy-ge...biraem-svoimi-rukami
Дочитал твою ссылку до пункта 143.13 и в том месте, где у людей мозги находятся, у меня возник вопрос - а если лампочко включить сразу в розетку, минуя 142 пункта, разве так не проще будет?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
cuber
Завсегдатай
Сообщений:
204
Вот что в патенте сказано по этой схеме

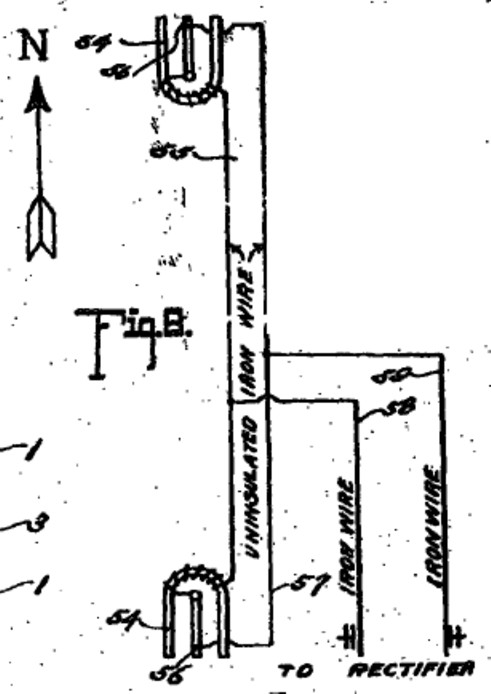

На рисунке 8 я проиллюстрировал устройство, которое, хотя и кажется примитивным по конструкции и устройству, соответствует первому успешному варианту осуществления, который я создал в ходе раскрытия настоящего изобретения, и следует заметить, что в нем раскрыты существенные особенности изобретения. Конструкция, изображенная на упомянутом рисунке, состоит из магнитов 54, 55 в форме подковы, один из которых обращен на север, а другой на юг, то есть каждый открыт в соответствующих указанных направлениях, и оба соединены железной проволокой 55, которая неизолирована и обернута вокруг соответствующих магнитов, причем каждый концевой участок проволоки 55 проходит от соответствующих магнитов к цинковой пластине 56 и соединен с ней, как припаянный к ней, цинковой пластиной 56, при этом для каждого магнита имеется пластина 56, и каждая пластина расположена в продольном направлении, по существу, параллельно ножкам магнита и с корпусом магнита. поверхности пластины обращены к соответствующим ножкам магнита, при этом пластина, таким образом, расположена торцево к северу и югу. Пластины 56 соединены железной проволокой 57, концы которой предпочтительно соединены рядом с внешними концами пластин, но из эксперимента я обнаружил, что проволока может быть подсоединена к пластине практически в любой точке. Подводящие провода 58 и 59 соединены соответственно с проводами 55 и 57 и подают переменный ток сравнительно низкого напряжения, а для управления таким током провода 58 и 59 могут быть соединены с выпрямителем или комбинированным выпрямителем и усилителем, как указано выше.
Испытания, которые я счел успешными с устройством, показанным на рисунке 8, были проведены с использованием сначала подковообразных магнитов длиной примерно 4 дюйма, стержень, составляющий подкову, имеет площадь около одного квадратного дюйма, размеры цинка пропорциональны, и от этого устройства с использованием одного усилителя и выпрямителя, как указано выше, я смог получить постоянный ток в 8 вольт.
Должно быть очевидно, что магниты, образующие один из электродов этого устройства, могут быть постоянными или представлять собой электромагниты, или комбинацию того и другого.
Хотя магниты, упомянутые выше, могут быть изготовлены из любого магнитного вещества, я нахожу, что наилучшие результаты получаются при использовании никель-хромовой стали.
Хотя успешная работа различных устройств, которые я сконструировал, воплощающих настоящее изобретение, не позволила мне прийти определенно и положительно к определенному выводу относительно принципов и теорий работы и источника, от которого подается ток, я хочу, чтобы было понятно, что я считаю себя первым изобретателем общего типа, описанного выше, способным производить коммерчески пригодную электроэнергию, по этой причине в моей формуле изобретения, прилагаемой ниже, предполагается, что я могу использовать широкий спектр эквивалентов в том, что касается деталей конструкции, предложенных в качестве предпочтительно используемых.
Ток, который я могу получить, является динамическим в том смысле, что он не является статичным, и его выработка осуществляется без химического или механического воздействия, связанного либо с фактическим химическим или механическим движением, либо с изменением условий тепловыделения, так что устранение необходимости в использовании химического или механического воздействия следует рассматривать как включающее устранение необходимости в использовании тепла или различной его степени.
На рисунке 8 я проиллюстрировал устройство, которое, хотя и кажется примитивным по конструкции и устройству, соответствует первому успешному варианту осуществления, который я создал в ходе раскрытия настоящего изобретения, и следует заметить, что в нем раскрыты существенные особенности изобретения. Конструкция, изображенная на упомянутом рисунке, состоит из магнитов 54, 55 в форме подковы, один из которых обращен на север, а другой на юг, то есть каждый открыт в соответствующих указанных направлениях, и оба соединены железной проволокой 55, которая неизолирована и обернута вокруг соответствующих магнитов, причем каждый концевой участок проволоки 55 проходит от соответствующих магнитов к цинковой пластине 56 и соединен с ней, как припаянный к ней, цинковой пластиной 56, при этом для каждого магнита имеется пластина 56, и каждая пластина расположена в продольном направлении, по существу, параллельно ножкам магнита и с корпусом магнита. поверхности пластины обращены к соответствующим ножкам магнита, при этом пластина, таким образом, расположена торцево к северу и югу. Пластины 56 соединены железной проволокой 57, концы которой предпочтительно соединены рядом с внешними концами пластин, но из эксперимента я обнаружил, что проволока может быть подсоединена к пластине практически в любой точке. Подводящие провода 58 и 59 соединены соответственно с проводами 55 и 57 и подают переменный ток сравнительно низкого напряжения, а для управления таким током провода 58 и 59 могут быть соединены с выпрямителем или комбинированным выпрямителем и усилителем, как указано выше.
Испытания, которые я счел успешными с устройством, показанным на рисунке 8, были проведены с использованием сначала подковообразных магнитов длиной примерно 4 дюйма, стержень, составляющий подкову, имеет площадь около одного квадратного дюйма, размеры цинка пропорциональны, и от этого устройства с использованием одного усилителя и выпрямителя, как указано выше, я смог получить постоянный ток в 8 вольт.
Должно быть очевидно, что магниты, образующие один из электродов этого устройства, могут быть постоянными или представлять собой электромагниты, или комбинацию того и другого.
Хотя магниты, упомянутые выше, могут быть изготовлены из любого магнитного вещества, я нахожу, что наилучшие результаты получаются при использовании никель-хромовой стали.
Хотя успешная работа различных устройств, которые я сконструировал, воплощающих настоящее изобретение, не позволила мне прийти определенно и положительно к определенному выводу относительно принципов и теорий работы и источника, от которого подается ток, я хочу, чтобы было понятно, что я считаю себя первым изобретателем общего типа, описанного выше, способным производить коммерчески пригодную электроэнергию, по этой причине в моей формуле изобретения, прилагаемой ниже, предполагается, что я могу использовать широкий спектр эквивалентов в том, что касается деталей конструкции, предложенных в качестве предпочтительно используемых.
Ток, который я могу получить, является динамическим в том смысле, что он не является статичным, и его выработка осуществляется без химического или механического воздействия, связанного либо с фактическим химическим или механическим движением, либо с изменением условий тепловыделения, так что устранение необходимости в использовании химического или механического воздействия следует рассматривать как включающее устранение необходимости в использовании тепла или различной его степени.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
NikAndr
Живу я здесь
Сообщений:
1932
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
cuber
Завсегдатай
Сообщений:
204
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
