Эксперименты NikAndr-а

На скрутках бы проверил и уже выкинул нах,хиг..,

так нет, подумают еще что... теперь придется если что в коллекцию..,
"Как не делать".
Это., термоклеем не клеил.!
П.С. Неуклюже малость, но прочно.

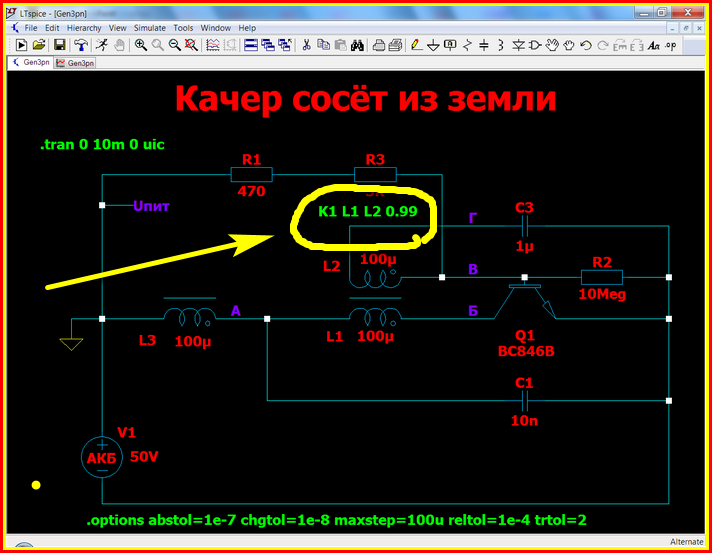

ГРАНИТ, поясни, что означают эти загадочные буковки и циферки?

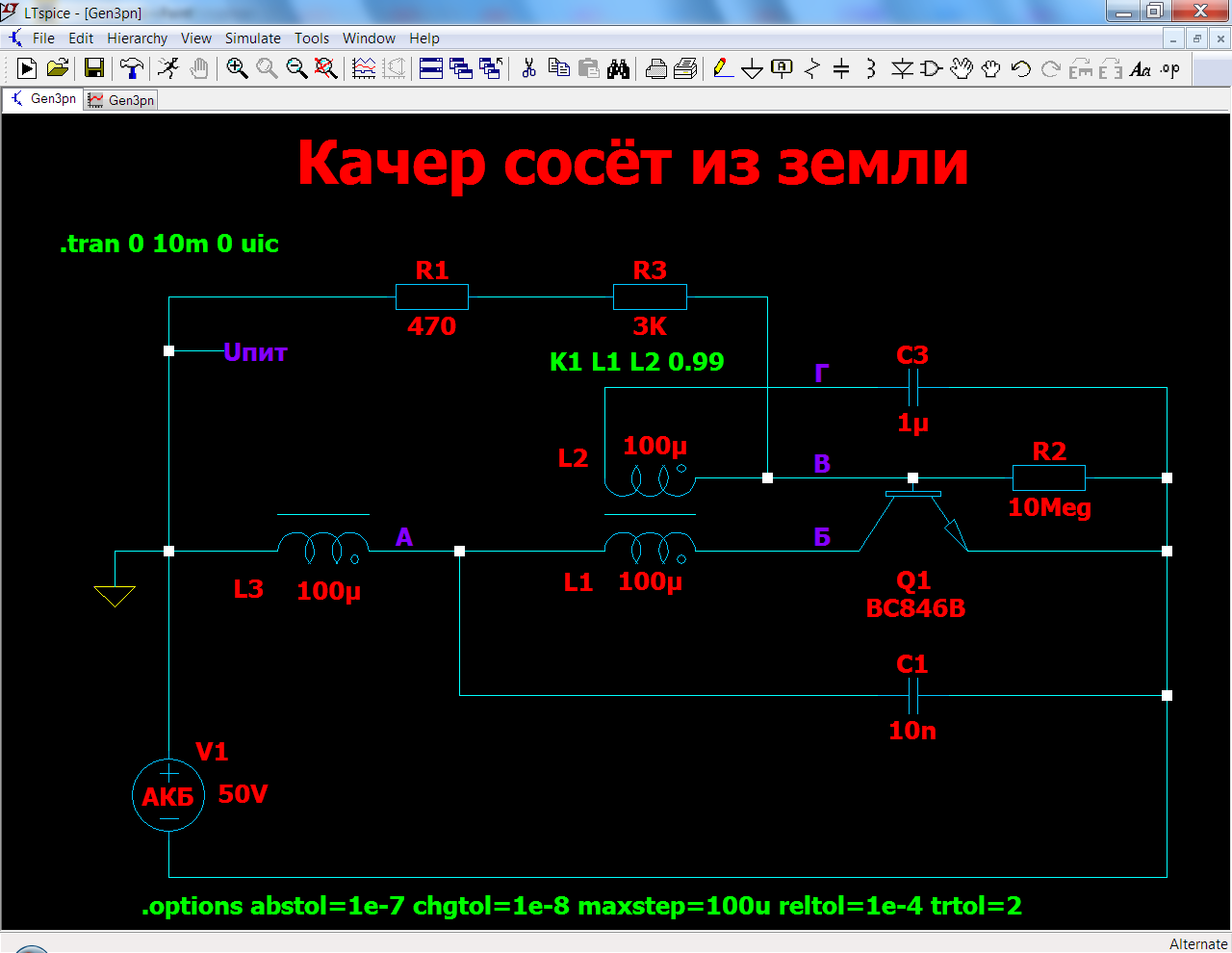

Это условности симулятора, указывает, что Л1 и Л2 находятся а индуктивной связи

Extint Spin пишет:

Это условности симулятора, указывает, что Л1 и Л2 находятся а индуктивной связи

Понял, спасибо!
ЗЫ
Ну как понял.... Нифига не понял... Я знаю как и чем замерить индуктивность одной катушки, но не представляю, как можно измерить индуктивную связь между двумя катушками...
Вот самое приемлемое, что нарыл в сети на тему индуктивной связи
websor.ru/osnovy/teoreticheskie-osnovy-e...imnaya_induktivnost/
Это оно?

Считать по формулам - я столько не проживу, единственное, во что могу воплотить указанные ГРАНИТОМ циферки - это двигать две катушки по сердечнику и ВИЗУАЛЬНО определять их "индуктивную связь" по свечению светодиода, лампочки, или что там будет висеть в нагрузке..

NikAndr пишет:

Extint Spin пишет:

Это условности симулятора, указывает, что Л1 и Л2 находятся а индуктивной связи

Понял, спасибо!
ЗЫ
Ну как понял.... Нифига не понял... Я знаю как и чем замерить индуктивность одной катушки, но не представляю, как можно измерить индуктивную связь между двумя катушками...
Вот самое приемлемое, что нарыл в сети на тему индуктивной связи
websor.ru/osnovy/teoreticheskie-osnovy-e...imnaya_induktivnost/
Это оно?

Считать по формулам - я столько не проживу, единственное, во что могу воплотить указанные ГРАНИТОМ циферки - это двигать две катушки по сердечнику и ВИЗУАЛЬНО определять их "индуктивную связь" по свечению светодиода, лампочки, или что там будет висеть в нагрузке..

По мне, так точно оно, только куда двигать они в "зацеплении " у него можно сказать этот К почти 1.00

Гранит, а трехсекционный кпе С1 в масло?

И в банку.,
П.С. Да. типа из под кафе пеле вье.., др. енить, а что, вертикально крутилка в крышку и на сальники все "торчуны", остальное спаять чтобы не пролить...
П.П.С. Я собственно на его место диодов мост планирую...
Опять все пересмотреть придется, эх.., чем дальше влез, тем больше вылез.(может правда на скрутках)

Zmeyg пишет:

По мне, так точно оно, только куда двигать они в "зацеплении " у него можно сказать этот К почти 1.00

Ну да, эти катушки могут быть намотаны на одном кольце или на каком-то другом сердечнике просто одна над другой или секционно (рядом)

Я почему интересуюсь этим нюансом - когда-то плотно общался с Игорьком, он давал схему СТОПУДОВО рабочего гена, вся настройка которого сводилась к соотношению частот и во взаимном расположении катушек...

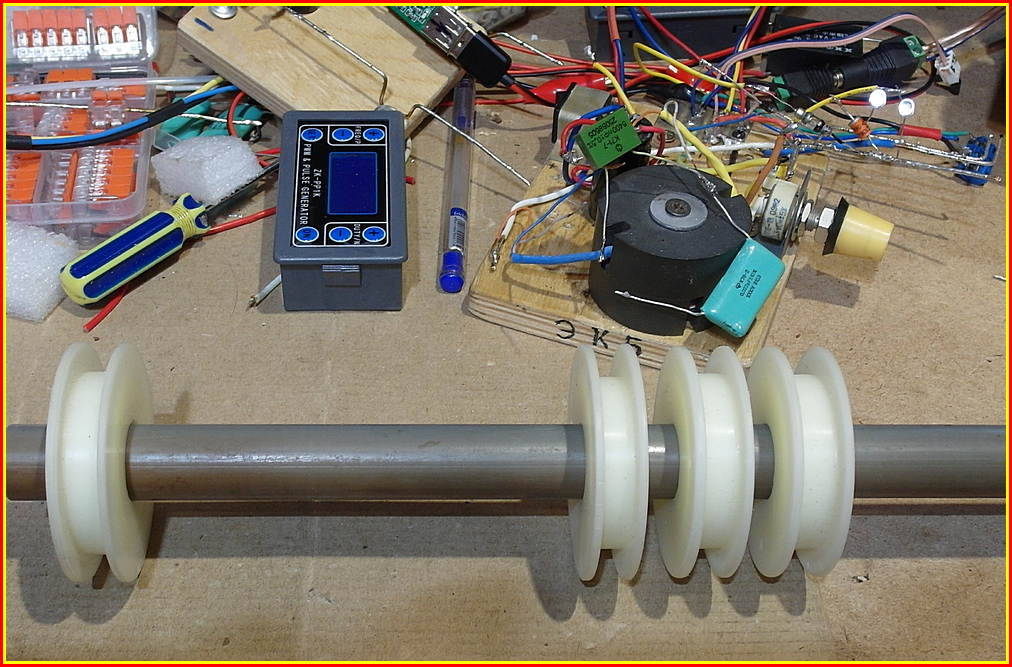

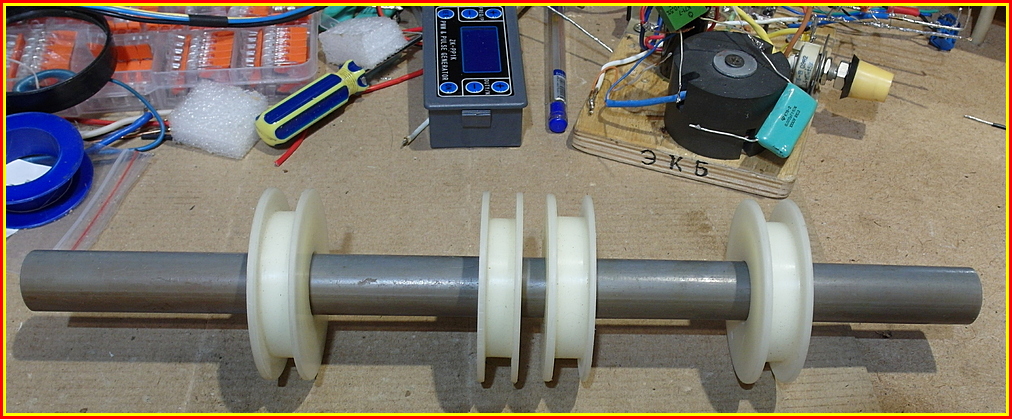

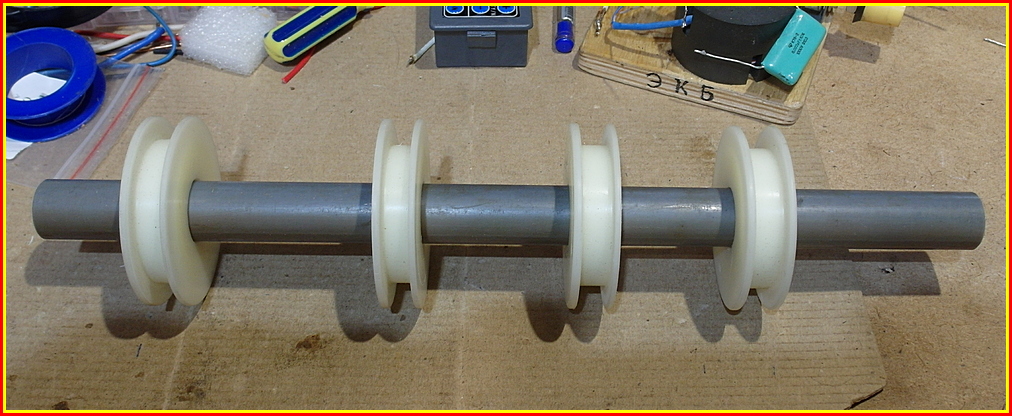

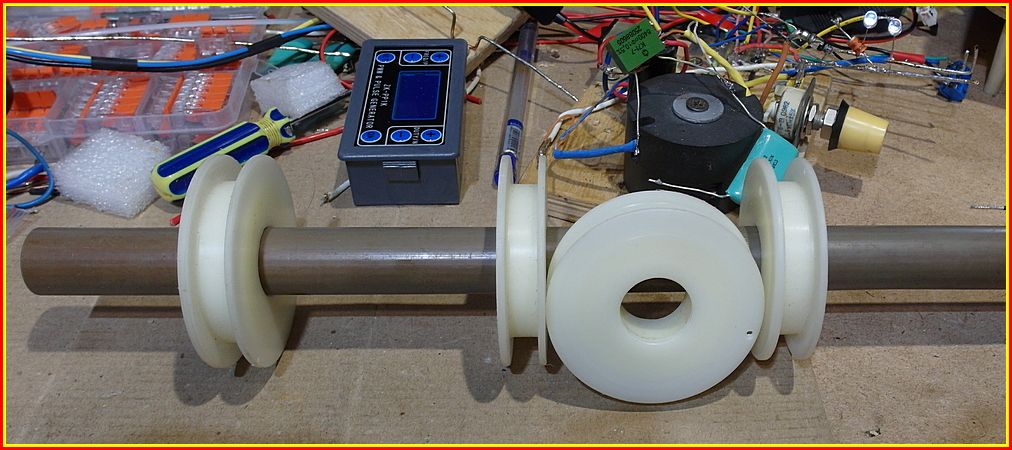

Катушки могли располагаться вот так (на фотках именно те корпуса, на которых я пытался сделать ген Игорька..)

Джей, мы говорим про разные схемы Игорька.

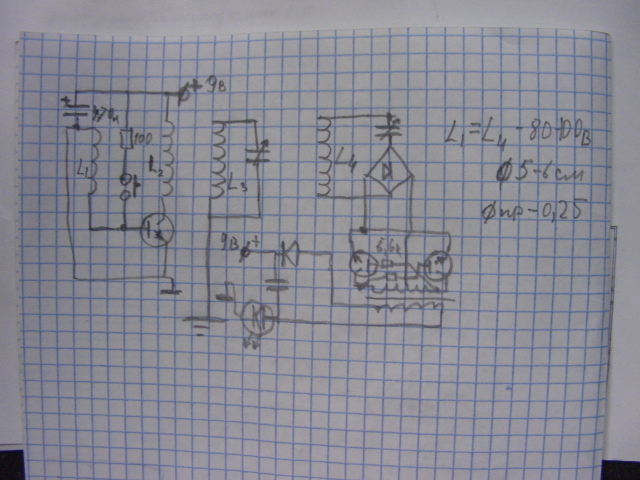

Я веду речь про эту схему

пишет:

И как сказал Игорьк по его схеме, вся настройка сводилась к соотношению частот и во взаимном расположении катушек.
В этом и вся возня.

Моя двух-трехмесячная "возня" по этой теме лишь единожды (в самом начале) дала положительный результат... Катушки я мотал на четырех пальцах бескаркасно, расположение их было на плоскости стола, витки не считал, от балды витков по 50-80...
И когда убедился в работоспособности схемы (часа три или больше светился диод, пока сам выключил), перешел к полноценному эксу - изготовил каркасы, намотал рекомендованное Игорьком количество витков, все спаял, но светодиод более 5-10 минут отказывался светить..
Сегодня есть желание вернуться к эксу....

ЖекаК пишет:

NikAndr пишет:

Сегодня есть желание вернуться к эксу....

Ещё нюанс, из 10-ка кт940 один дал положительный результат. Это цитата.
Тут ещё вчерась замерил индуктивность, ранее мотал 4 бабины по 100 витков, 0,2 проводом. Взял от помпы стиралки, с разных. Индуктивность получил разную, либо мотор жареный, либо китайцы удумали что-то.
NikAndr, не помнишь ли какая частота была, которая на четырёх пальцах. Мне ниже 30кГц не удалось.
Игорёк засвечивал эпюры при 7кГц и при 16кГц.

У меня на тот момент КТ940 не нашлось, пробовал всяко-разные похожие по параметрам в пластиковых корпусах, вроде какая-то генерация была на 604, но полноценный эффект случился на КТ606 это такой с резьбой, в позолоченном корпусе.. У меня где-то была целая упаковка, вчера все перерыл - не могу найти... Закон подлости - когда не надо - оно в каждом ящике валяется, а когда надо - хрен найдешь..
Я мотал 0,3 с частотами Игорек каких-то конкретных не называл, но советовал придерживаться соотношения 1:3:1. Короче, плясать от коллекторной блокинга (качера)...
При сборке на соплях я осциллограф даже не включал, а когда начал собирать по фен-шую - там осликом менять было нечего, ну кроме L2.. А дальше не фига... Время свечения зависело от электролита..

Короче, если будет время и здоровье позволит - позанимаюсь этой темой зимой.. Игорьку я верил и верю..

ЗЫ
Кстати, тема этого фонарика принадлежит не Игорьку, а Деламорте, сам Игорек мне писал, цитирую:
"Привет! вообще эта не моя задумка, подобное предлагал деламорта, а я перенес на свой лад! "

Так что можно Деламорту попытать насчет этой схемы, может что-то подскажет, хотя это и маловероятно - Вадик в таких пытках молчит как Штирлиц в кабинете Мюллера
