Анализ установки Васмус

vpk пишет: если взять Тр на котором первичка и вторичка со слабой связью

В схеме Чипа нарисован трансформатор с незамкнутым экраном (типа из пивной банки с разрезом) между первичной и вторичной обмотками.

vorbis2004 пишет: Вроде как схема Васмуса. Не проверял пока.

А кто автор этой схемы, или от куда она взялась.Заранее блогодарен.

Автор этой схемы SADA (Чип) #32966 на этой ветке.
realstrannik.com/forum/vasmus/175-analiz...smus?start=234#32966

Gluxar пишет: Вроде как схема Васмуса. Не проверял пока.

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

А кто автор этой схемы, или от куда она взялась.Заранее блогодарен.

Это наверное была попытка нарисовать схему по первому видосу Васмуса. Электролита там не было, диод не с той стороны нарисован, земля не там где надо. В этой схеме правильно нарисован только модулятор, всё остальное хрень.

Russo пишет:

Gluxar пишет: Вроде как схема Васмуса. Не проверял пока.

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

А кто автор этой схемы, или от куда она взялась.Заранее блогодарен.

Это наверное была попытка нарисовать схему по первому видосу Васмуса. Электролита там не было, диод не с той стороны нарисован, земля не там где надо. В этой схеме правильно нарисован только модулятор, всё остальное хрень.

Какая попытка нарисоват????? Что вы несете ерунду...... Он (SADA) и ролик заснял

novator75 пишет:

Alvis пишет: Он (SADA) и ролик заснял

SADA он же Чип...

Я знаю
В принципе тоже схема как бы рабочая.

novator75 пишет:

Alvis пишет: Он (SADA) и ролик заснял

SADA он же Чип...

Он же Славик-пиздабол.

Alvis пишет: Какая попытка нарисоват????? Что вы несете ерунду...... Он (SADA) и ролик заснял

Очень жаль, что технический форум превращается в секту дегенератов.
В начале видео Чип говорит что вот схема Васмуса но без дополнительной энергии, далее показывает светящую лампу при включённых БП и при этом говорит что на осциллографе видит СЕ. Телепат да и только. Причём не известно что он там напаял, но зато заявил что это схема Васмуса!

Ещё раз повторяю свой пост по нарисованной кем-то левой схеме:
Это наверное была попытка нарисовать схему по первому видосу Васмуса. Электролита там не было, диод не с той стороны нарисован, земля не там где надо. В этой схеме правильно нарисован только модулятор, всё остальное хрень.

Alvis пишет:

Russo пишет:

Gluxar пишет: Вроде как схема Васмуса. Не проверял пока.

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

А кто автор этой схемы, или от куда она взялась.Заранее блогодарен.

Это наверное была попытка нарисовать схему по первому видосу Васмуса. Электролита там не было, диод не с той стороны нарисован, земля не там где надо. В этой схеме правильно нарисован только модулятор, всё остальное хрень.

Какая попытка нарисоват????? Что вы несете ерунду...... Он (SADA) и ролик заснял

К стати чем всё закончилось? Или всё как обычно?

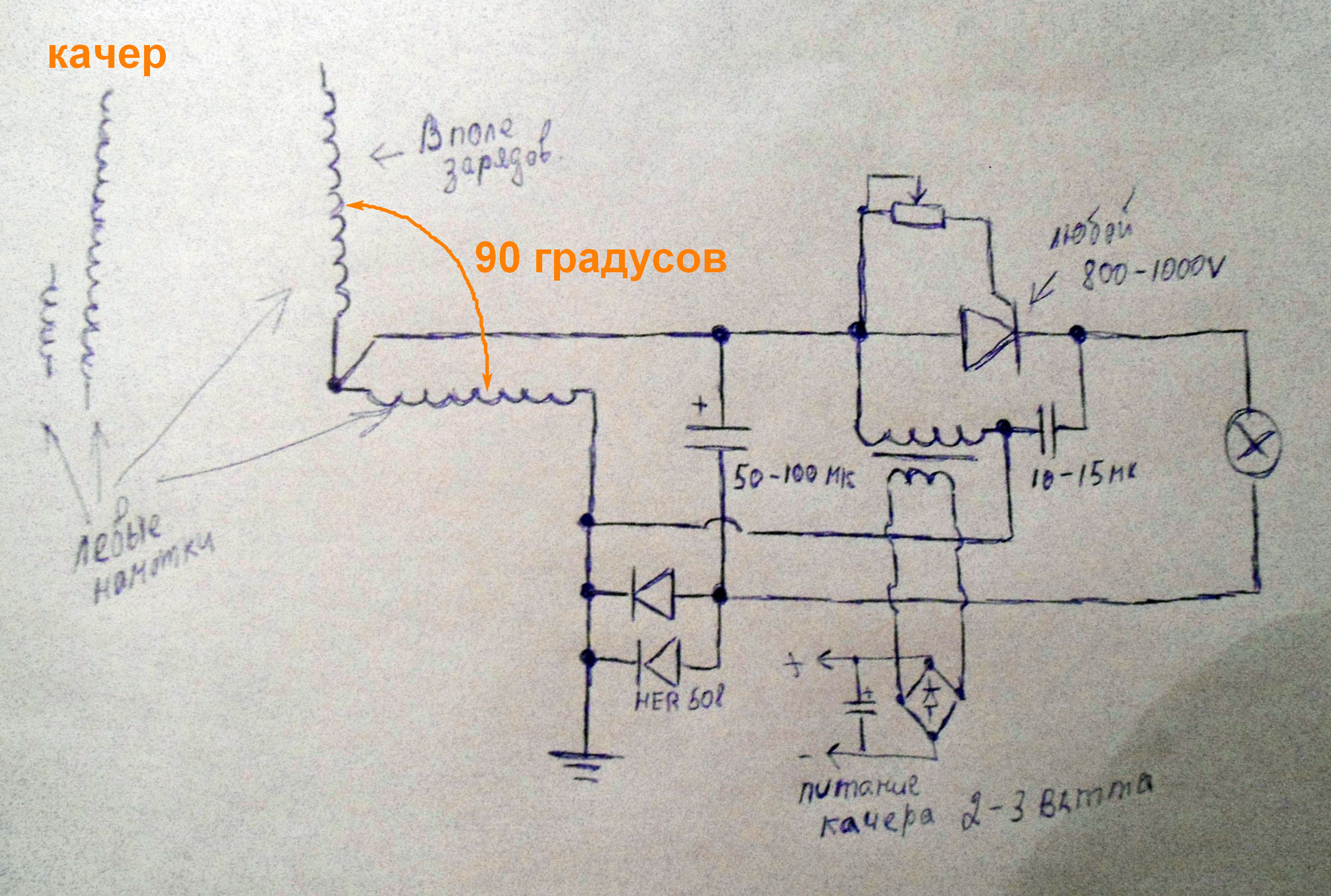

Скорее всего это правильная схема первой установки , по крайней мере здесь всё логично , качер раскачивает среду , стоячая катушка снимает
продольные колебания волны , лежачая катушка снимает поперечные колебания волны (или на оборот до формулировки не докапывайтесь)
кондёр накапливает постоянное напряжение , потому что заряд его идёт через диод. При достижении определённого напряжения на кондёре
( напряжения пробоя ) открывается тиристор , происходит разряд L C цепи через лампу и удар по земле , после чего идёт обратное ЭДС И
ОБРАТКА ОТ ЗЕМЛИ . Вот как раз в этот самый момент идёт импульс с трансформатора тока , который тупо блокирует работу качер . После этого
импульса качер снова запускается за счёт ещё не разрядившихся кондёров в цепи питания качера. Опять мгновенно появляется поле и
цикл продолжается. В первой установке нету ни тунельного резонатора ни сумматора накопителя , автор их поставит позже для улучшения
стабильности и мощности установки (это уже нюансы ) . В первой установке в белой банке просто обычный транс , а под бумажкой находиться
релюха и схема для её комутации. Для первого запуска нужен другой уже заряженный постоянным током конденсатор . При подключении
кроны срабатывает реле (по этому крону можно подсоединять любой стороной) и соединяет заряженный кондёр , после первого запуска этот кондёр
заряжается уже от установки через дополнительный диод (он тоже под бумажкой) и в зарядке уже не нуждается.
