Анализ установки Васмус

sevzirfo пишет: Размах получаемого разностного сигнала на расстояние от качера влияет слабо. +\- полметра.

Написано вроде по русски, но хер что понятно.
Покажи осциллограмму, посмотрим какие у тебя чудеса на тунельнике.

Нет чудес.
В опыте участвовали:
Обычный качер, на 1.7мгц. Генерит обычную синусоиду.
"Туннельный резонатор" - полоса латуни, свёрнутая в спираль, как у Васмуса.
К " туннельному резонатору" с генератора сигналов подавалась синусоида с частотой 1.7 мгц (примерно)

В результате смешения двух частот на " туннельном резонаторе" возникали "рыбки" c частотой расстройки генераторов.( лабораторный ген и качер) На гармониках (при понижении частоты) тоже возникали аналогичные рыбки.

Это всё понятно. Обычная Классика. Сложение частот в смесителе происходит в каждой радиостанции.
" Сумматор" (транс на пермаллое) работает на этой разностной частоте (рабочая частота для сердечников из пермаллоя - от 30 до 300 кгц, в зависимости от марки)

Важные моменты, требующие ответов:
Откуда прибавка? что делает горизонтальная катушка (реактор)? Зачем нужна земля?! вот в чём главная интрига
Как говаривал один гуру : нет радианта - нет СЕ! (c)

sevzirfo, в общем по сигналу тунельника не всё так однозначно. Смотря как подключить спираль к энергосберегайке, в одном случае можно получить пилообразный сигнал на частоте этого генератора 100-200кГц, в другом случае синус на частоте 1-1.5мГц (в зависимости от резонансных кондёров). Амплитуда сигнала примерно 150В, так что эксы на лабораторном гене не дадут нужной амплитуды .

Russo пишет:

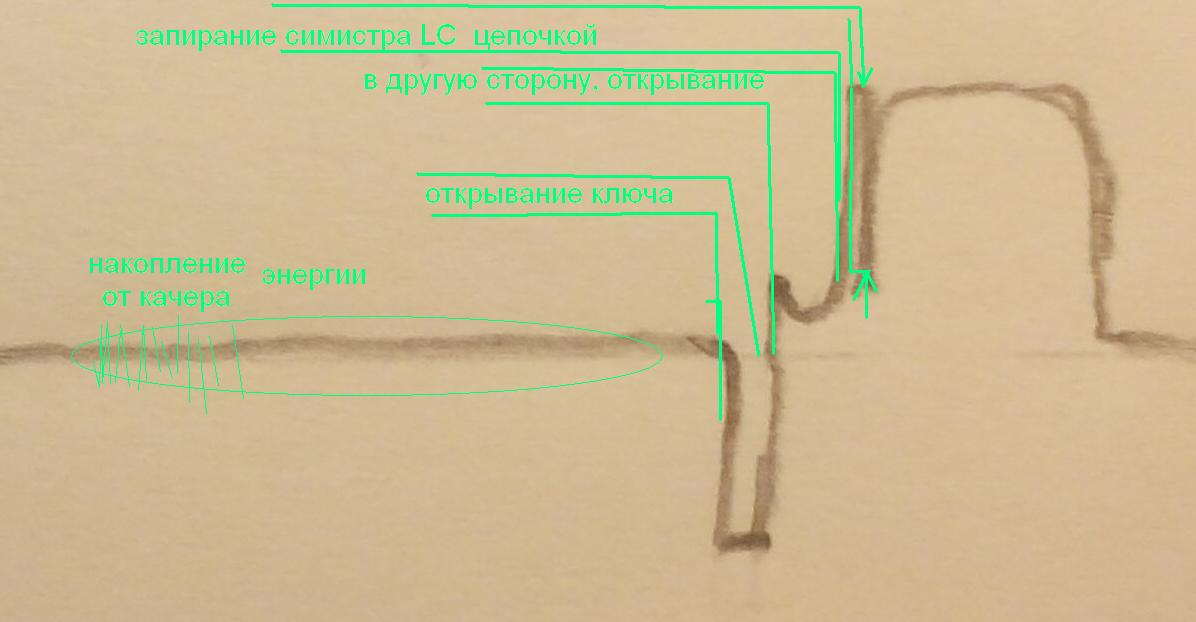

vpk пишет: andrejsbl на втором фото, где два кружка сходятся ,,обратка с,, и ,,прибавка..,, вот там, по моему должен ,, импульс- удар,, быть и за ним, уже прибавка

vpk, из каких соображений сделан такой вывод?

Качер как сигнал с которого идет накопление энергии и он же возвращает сердечник в исходное состояние.

vpk, мысль понятна. Но Васмус сказал, что это импульсы модулятора. А при отключенном модуляторе система работает на самозапитке, только нагрузка не светит. Так же система успешно запускается без модулятора. Исходя из этого, получается что эти импульсы не участвуют в генерации СЕ.

Russo пишет: vpk, мысль понятна. Но Васмус сказал, что это импульсы модулятора. А при отключенном модуляторе система работает на самозапитке, только нагрузка не светит. Так же система успешно запускается без модулятора. Исходя из этого, получается что эти импульсы не участвуют в генерации СЕ.

Тогда получается что не участвуют. А вот сама земля как накопитель энергии, . Импульсы с качера накапливаются а сброс с земли, как с магнитопровода как то нужно продумать

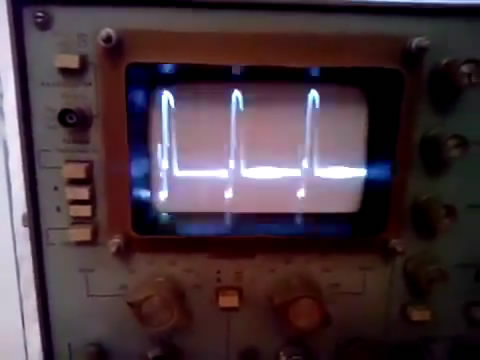

Russo пишет: andrejsbl , ответ по второй осциллограмме где ты обозначил импульс "удар":

На 4:55 DL спрашивает - что это? Васмус отвечает что"
DL - это не предварительный импульс? а Васмус говорит - нет!
По видюхам Васмуса можно предположить, что импульсы модулятора которые лупят по сумматору не участвуют в процессе образования СЕ, поскольку система работает на самозапите и при отключенном модуляторе.

Я неуверен что модулятор лупит по сумматору ,разряд конденсатора 10мкф через транс на кольце выглядит по другому, там колебания,а тут чёткие импульсы,

Предпологаю синхронизированы смодулятором.Получается что первый импульс несинхронизированный(а также и остальные синхронизированы) выдаёт некий генератор
на плате или под платой, отсюда мгновенное срабатывание реле и запуск качера.
На щет импульс "удар" у меня перебор -импульс на сумматоре "удар" на резонаторе.
На щет" хрен его знает, переходный процесс",я вижу чёткие импульсы, это факт, сами посмотрите, этим нельзя пренебречь,
видимо нам, как всегда недоговаривают

vpk пишет: andrejsbl на втором фото, где два кружка сходятся ,,обратка с,, и ,,прибавка..,, вот там, по моему должен ,, импульс- удар,, быть и за ним, уже прибавка

Бить по обратке импульсом неразумно, это тратить энергию,скореи всего замыкают обмотку(и) на сумматоре во время обратного удара
видно что обратку как бы в саму обратку впечатали только с начала перевернули.И как следствие всего этого наблюдается- возможно это и есть" прибавка". Надеюсь сможем разобраться.

Руссо извени ,не выдержал
www.freepatent.ru/patents/2109373
Зачем вы спорите про осциллограммы,когда Васмус дал ссылку на документ,где про это написано.
