Анализ установки Васмус

mibii пишет: В этой части фото не соответствует схеме, осмотри внимательно фотки тунельника

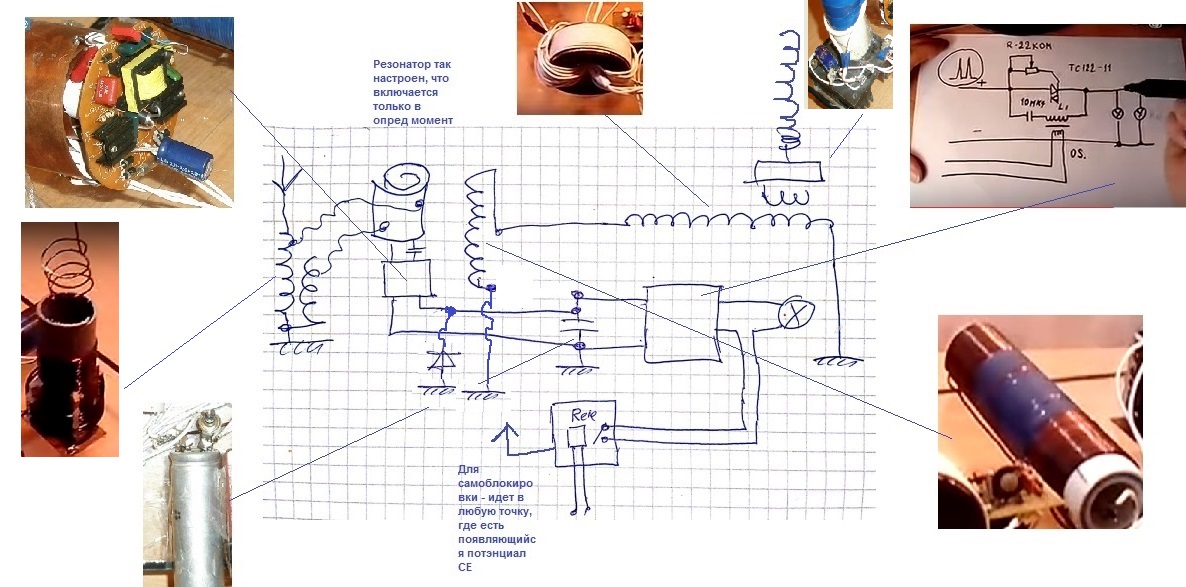

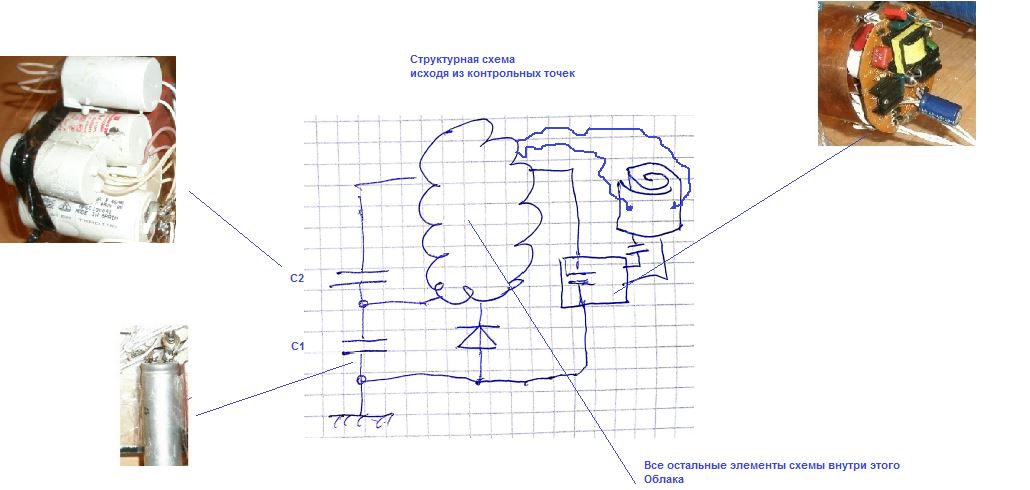

получается что это просто напросто последовательный LC контур, с катушкой (спиральной) и конденсатором
подключен он скорее всего как и полагается на полумостовых схемах - в диагональ моста,

нюанс только в регулировке включения схемы. То есть нагрузка LC отрегулировать так чтобы тунельник молчал, до момента когда пора включится

Не думаю, что Васмус нам лапшу на уши навешал, вроде всё соответствует его схеме. Кондёр который припаян с обратной стороны платы это С2, а тот у которого виден номинал, это С1.

mibii пишет:

Russo пишет: Схема mibii к сожалению не верна, хотя бы потому что лежачая катуха одним концом напрямую подключена к заземлению, это было видно когда Васмус отрезал провода и вытаскивал компоненты установки.

я тоже думаю что требуется доработка, есть не точности, до сих пор каждый из соединений схемы я аргументировал, по части заземления одного из концов лежачей - вполне может быть.. давайте развивать мысль,

Что мы знаем достоверно,
- один из концов лежачей катушки точно соединен с концом "правых съемных" с сумматора.
- второй конец ? промелькнула в раних видео что он заземлен.. согласен.. давайте подумаем что в итоге получается.. ??

Как вам такой вариант, учитывая внимание Васмуса в вопросу соглсования с землей, логично повернуть диод вот так (чтобы прилетала прибавка с земли)
ну а лежачая как и на видео - сажаем на землю



повторюсь этот вид схема имеет если допустить что правые съемные идут по кругу сумматора

mibii, откуда ты взял такое подключение качера к тунельнику? Качер имеет подключение только по питанию. А обмотку тунельника нужно подключить как Васмус нарисовал.

ЖекаК пишет: Ещё он показывал фото провода (типа витая пара).
Ещё есть ОС, идущая с дросселя "удочки" на ....? Тут три варианта: 1.Туннельник. 2. Реле. 3. Туннельник и реле.
Нужно начать с коммутации качера, а затем заставить прерываться от приемника.

Я предполагал что тунельник питается от вторички транса, но mibii убедительно развеял эту мысль. Может ОС подключается к релюхе, а релюха коммутирует питание для тунельника.

Russo пишет: mibii, откуда ты взял такое подключение качера к тунельнику? Качер имеет подключение только по питанию. А обмотку тунельника нужно подключить как Васмус нарисовал.

У меня на схеме слева - это стоячая катушка, он и идет на тунельник
а Качер вот он справа вверху

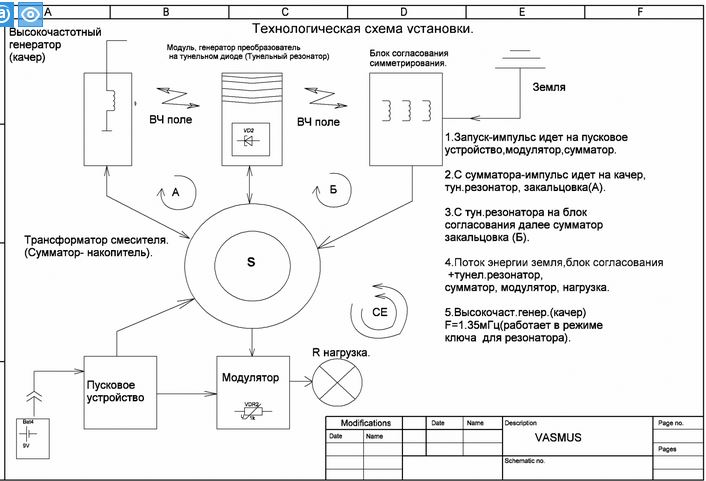

Ребят перечитал я комментарии Васмуса к его технологической схеме (он ее сам делал)

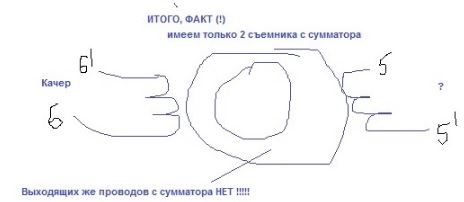

и все же я склоняюсь к мысли, что витки сумматора не имеют выхода , они идут по кругу и замкнуты сами на себя

вот так

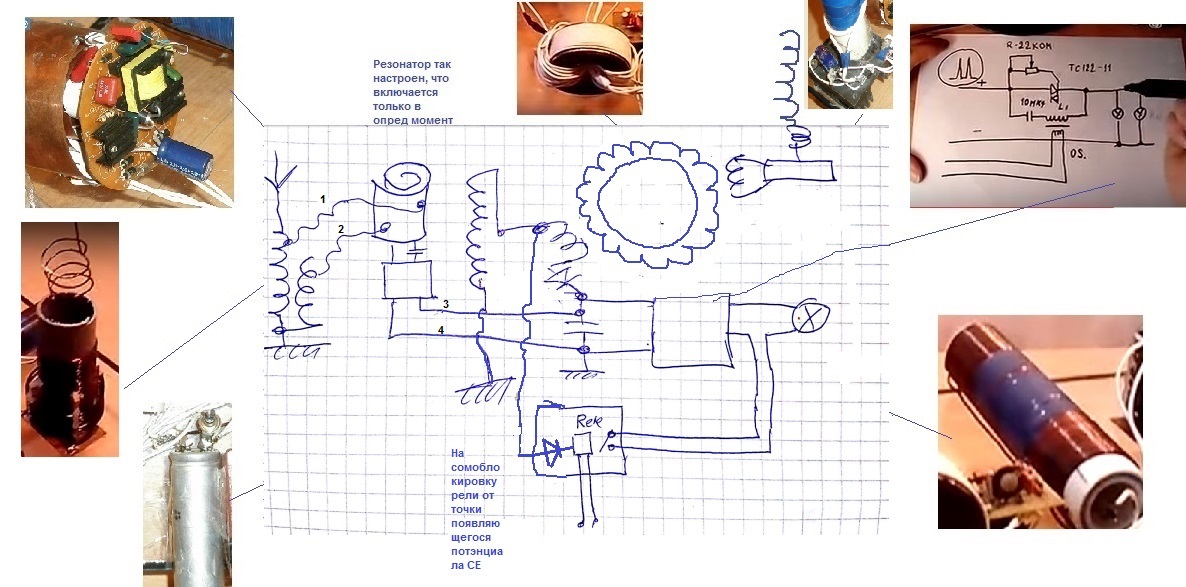

итого схема получается вот такая
(чтобы соблюсти точности имейте в виду что провода 1,2,3 и 4 проходят через кольцо сумматора

В принципе, это более верный вариант. Только нагрузка коммутируется симистором (согласно нарисованной схемы от Васмуса), а ОС идёт к релюхе. Что коммутирует релюха?

Всё-таки релюха коммутирует питание для схемы тунельника. Отсюда и формирование пачек, которое Васмус обозначил на рисунке как F2.

Russo я думаю ты прав на счет реле

Все что было сказано, совершенно теряет смысл, после того как вы начнете анализировать - правую часть Макета Васмуса.
Это просто вынос мозга.
Модулятор совершенно Не соответсвует пояснениям васмуса и этой его схеме



Просто увивительные выводы дает анализ подключения земли и нагрузки

По факту можно говорить о том, что модулятор - галванически изолирован от земли (!)

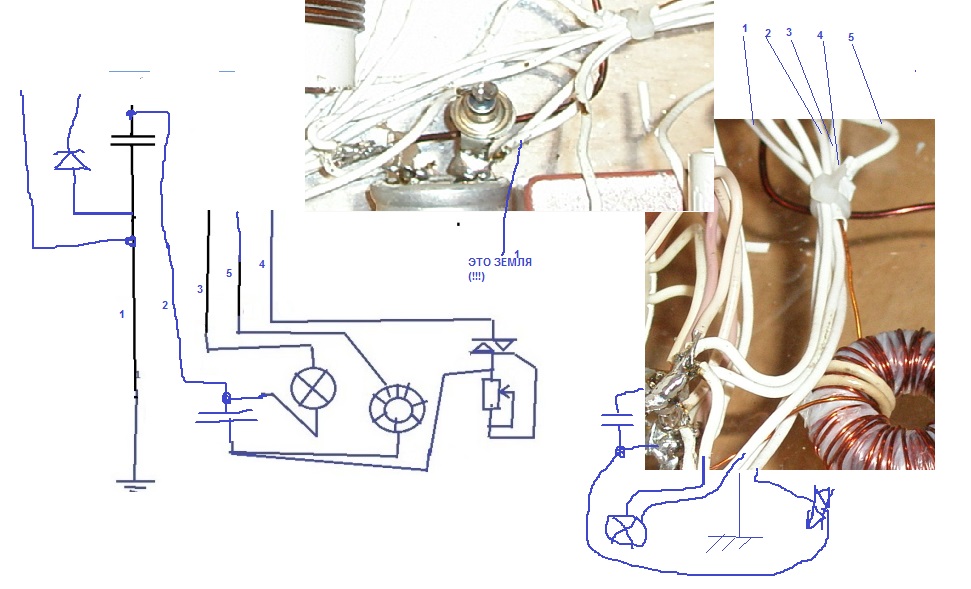

Смотрите сами : Земля имеет соединение лишь к конденсатору к котрому подключен диод и еще один провод (думаю как раз тот что идет на питания тунельника) и Все (!) все остальное "висит в воздухе"
