Форум
/
/
/
/

Схемы

9 года 3 мес. назад 9 года 3 мес. назад от Foreigner.
Не в сети
Foreigner аватар
Foreigner
Захожу иногда
Захожу иногда
Сообщений: 50
Больше
Схемы #9178
IR2184 можно приобрести в смд корпусе . Например здесь:http://www.ebay.com/sch/i.html?_odkw=IR2184&_from=R40&_osacat=0&_from=R40&_trksid=p2045573.m570.l1313.TR0.TRC0.H0.XIR2184+5pcs&_nkw=IR2184+5pcs&_sacat=0

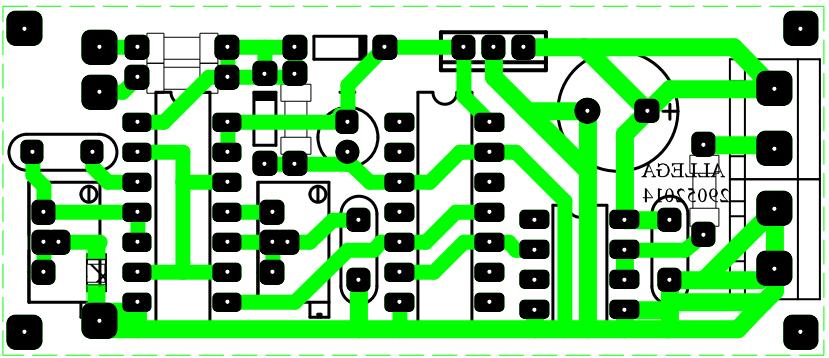

печатную плату под смд корпус прилагаю:

Вложенный файл:

Имя файла: 2184smd-TO220.pdf
Размер файла:29 KB
Вложения:
Спасибо сказали mikmur, Vader, SergeyFX, JohnSmith, 12358, Неодим, slavavs, countah, turisto74, cosmolv, gikrus, OverTime, telefans

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 3 мес. назад
Не в сети
Foreigner аватар
Foreigner
Захожу иногда
Захожу иногда
Сообщений: 50
Больше
Схемы #9180

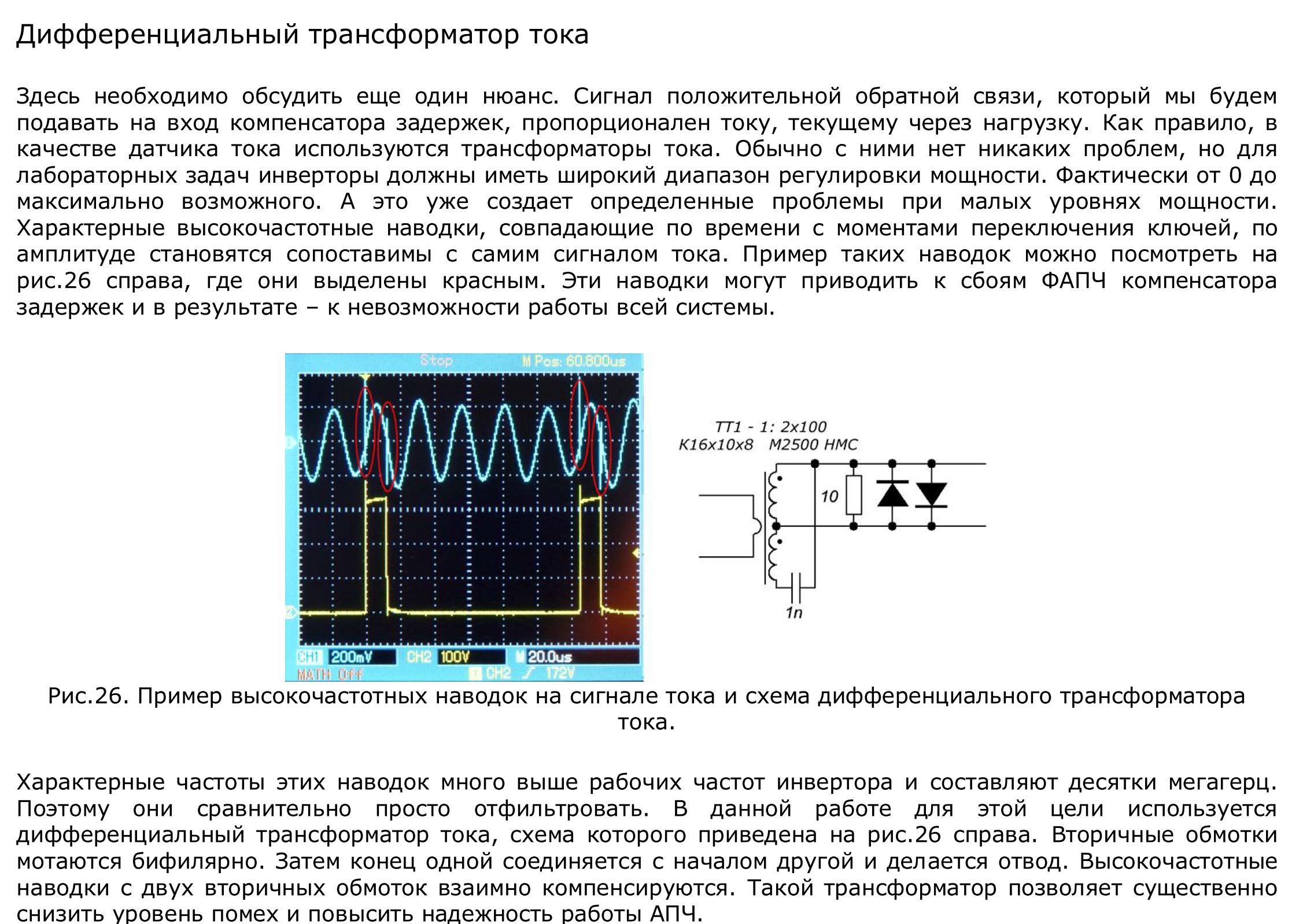

трансформатор тока я делал по следующим рекомендациям :
Вложения:
Спасибо сказали mikmur, platon56, robotustra, aliak07, VDandorf, fominyh-asd, Gonchar, asni, JohnSmith, 12358, Неодим, Pulse, ruslan76347, Tyaplya, Vassavi, slavavs, Jirkason, ORIF, countah, Искатель, turisto74, cosmolv, gikrus, OverTime, telefans, serg.aero, sergfin, mutagir2013, ankar, vovkamorkovka

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 3 мес. назад 9 года 3 мес. назад от igorek30.
Не в сети
igorek30 аватар
igorek30
Живу я здесь
Живу я здесь
Сообщений: 551
Больше
Схемы #9183
привет всем соискателям! никакой ошибки в моей схеме нет, запрет на 5 ногу 4046, а для чего? - чтоб попадать импульсом в нужную часть синусоиды в индукторе! удачи! З.Ы. схема тт на 4046 чуть выше!

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 3 мес. назад 9 года 3 мес. назад от Foreigner.
Не в сети
Foreigner аватар
Foreigner
Захожу иногда
Захожу иногда
Сообщений: 50
Больше
Схемы #9184

Vader пишет: Спасибо, Олег!
Прости за наглость, а есть вариант разводки под IR21844 (DIP)? Её легче достать, и она существенно дешевле.

Foreigner пишет: IR2184 можно приобрести в смд корпусе . Например здесь:http://www.ebay.com/sch/i.html?_odkw=IR2184&_from=R40&_osacat=0&_from=R40&_trksid=p2045573.m570.l1313.TR0.TRC0.H0.XIR2184+5pcs&_nkw=IR2184+5pcs&_sacat=0


пока нету...
Спасибо сказали Vader, Неодим

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 3 мес. назад
Не в сети
cosmolv аватар
cosmolv
Давно я тут
Давно я тут
Сообщений: 139
Больше
Схемы #9185
Gavinskate - есть принципиалная схема етого?

Единственной возможностью получить в руки генератор свободной энергии, это сделать его самостоятельно.
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 3 мес. назад
Не в сети
Gavinskate аватар
Gavinskate
Новый участник
Новый участник
Сообщений: 12
Больше
Схемы #9186
Cosmolv. Я брал все из этого форума www.microsmart.eu/index.php?topic=9.0 там все есть. Почитай, интересно.
Спасибо сказали shtams, cosmolv

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 3 мес. назад 9 года 3 мес. назад от Foreigner.
Не в сети
Foreigner аватар
Foreigner
Захожу иногда
Захожу иногда
Сообщений: 50
Больше
Схемы #9192

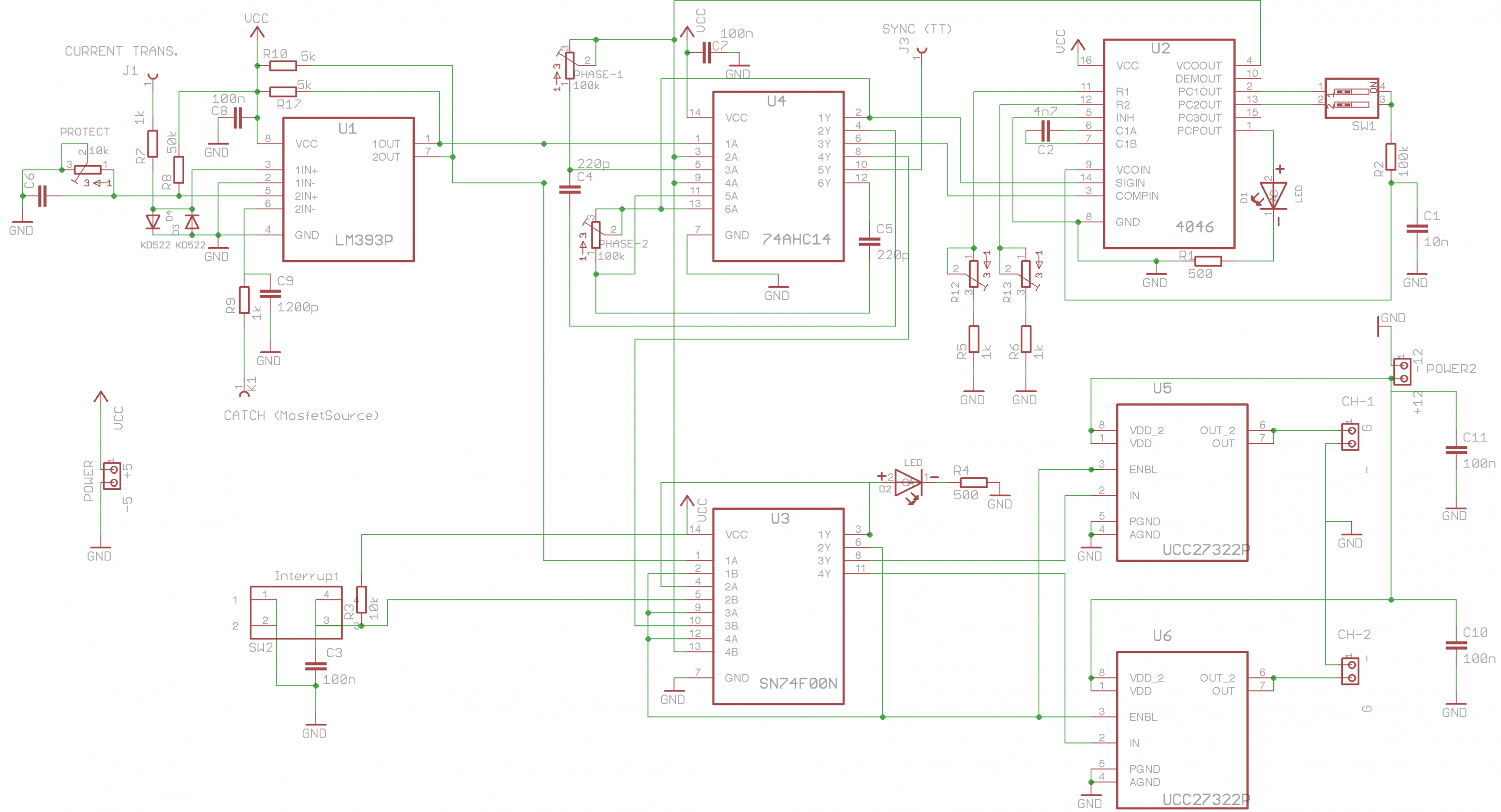

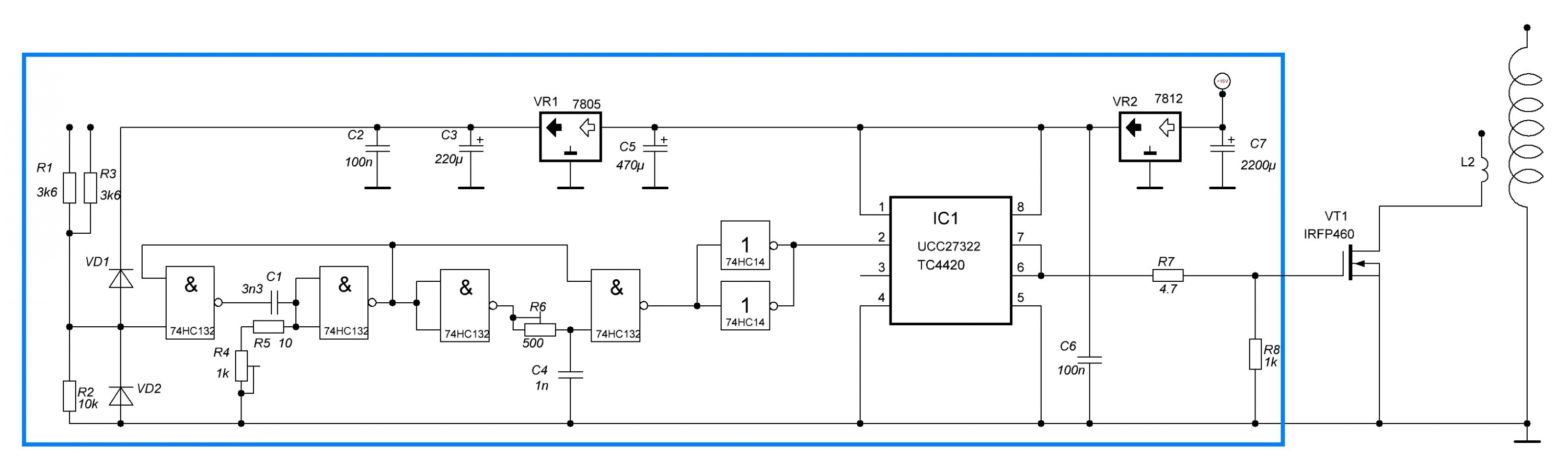

Вот схема блока синхронизации, которую мы видим у Руслана на предпоследнем видео.



Были изготовлены и другие варианты. Но считаю, что синхронизацию надо делать по другой схемотехнике. Например введением второй петли ФАПЧ. Подобную реализацию мы можем найти на страничке у halerman: halerman.narod.ru/TTCG/Kapanadze.htm halerman.narod.ru/TTCG/PLL_ANDREW.JPG
Вложения:
Спасибо сказали mikmur, aliak07, VDandorf, fominyh-asd, JohnSmith, 12358, Неодим, Pulse, ruslan76347, Tyaplya, Diamon Jess, Jirkason, Gavinskate, JGR, countah, turisto74, sryuriy, gikrus, OverTime, m1m2, BJIagu, Sergxp, telefans, vavan_7, Georg13

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 3 мес. назад
Не в сети
cosmolv аватар
cosmolv
Давно я тут
Давно я тут
Сообщений: 139
Больше
Схемы #9196

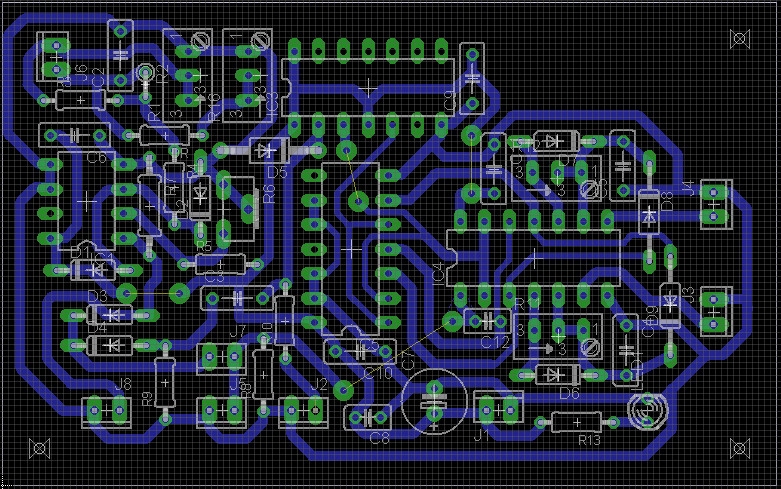

Ну вот, переделал печатку етого Пуш-Пула. Хотел без етих джамперов, не как по другому неполучилось расрулить. Но... както так :)






Вложенный файл:

Имя файла: PLLPushPull_v2.zip
Размер файла:551 KB


----

Единственной возможностью получить в руки генератор свободной энергии, это сделать его самостоятельно.
Вложения:
Спасибо сказали Vader, asni, sasha001, AlexFree, Diamon Jess, Gavinskate, OverTime, Foreigner

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 3 мес. назад
Не в сети
Foreigner аватар
Foreigner
Захожу иногда
Захожу иногда
Сообщений: 50
Больше
Схемы #9197

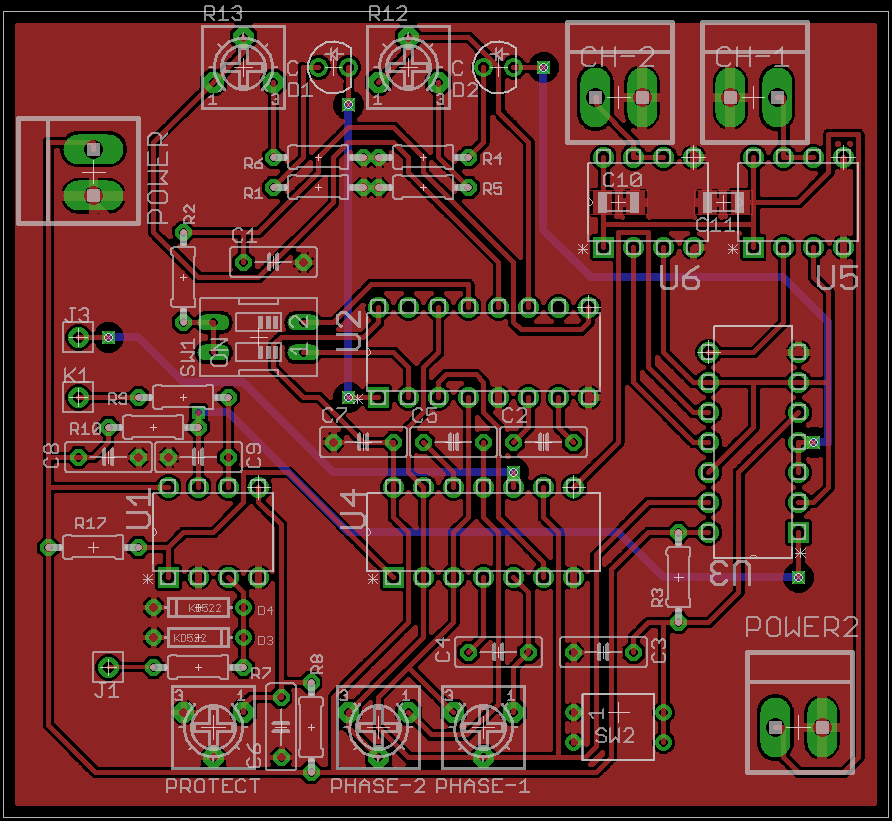

ну и как всегда печатки:



Вложенный файл:

Имя файла: Sinxro_var_VID-1.pdf
Размер файла:13 KB
Вложения:
Спасибо сказали mikmur, aliak07, Vader, VDandorf, JohnSmith, 12358, Неодим, Pulse, ruslan76347, Tyaplya, Gavinskate, JGR, countah, turisto74, ilya84, sryuriy, cosmolv, valeron5555, gikrus, OverTime, Sergxp, telefans

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 3 мес. назад
Не в сети
Foreigner аватар
Foreigner
Захожу иногда
Захожу иногда
Сообщений: 50
Больше
Схемы #9200

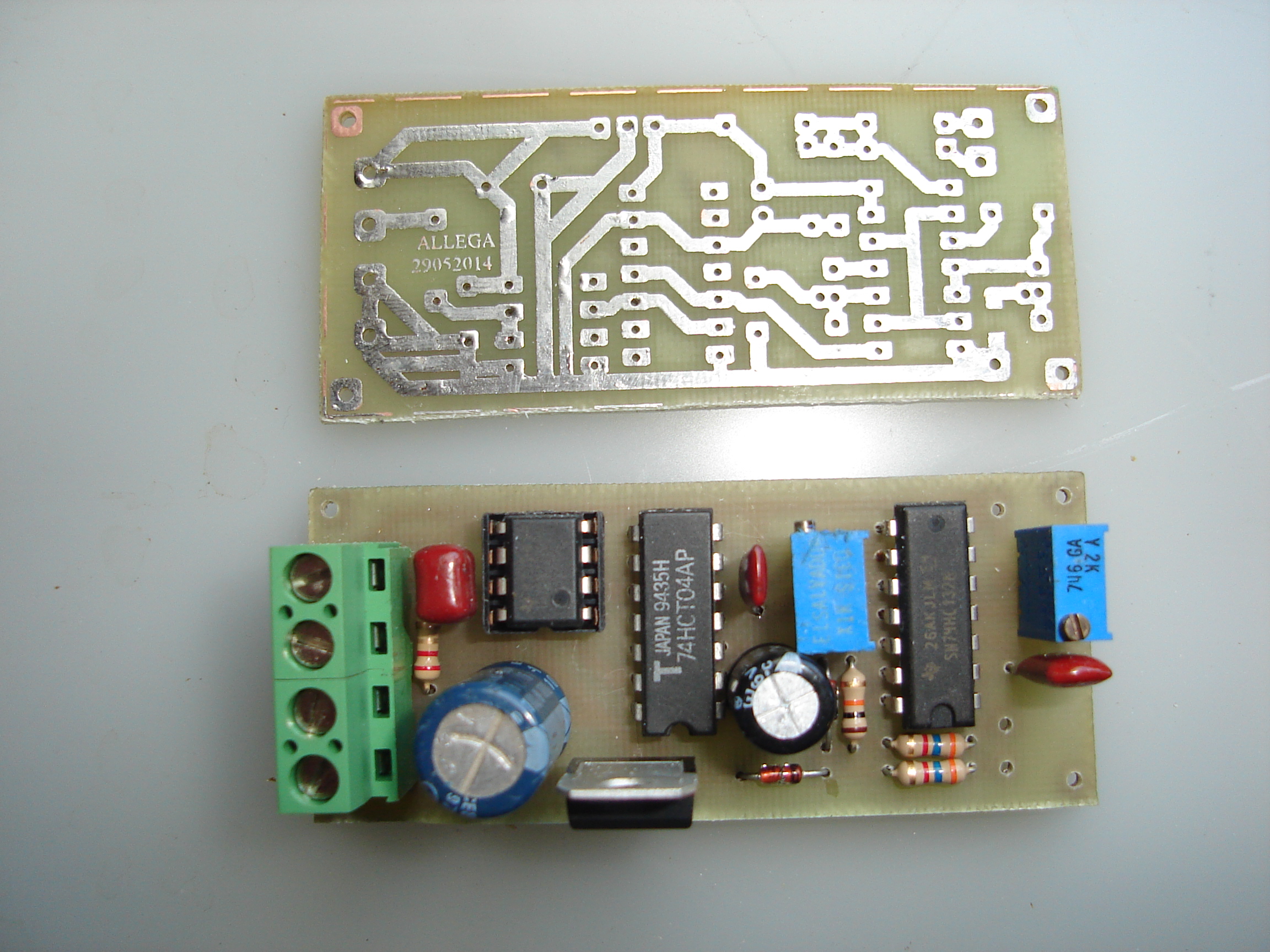

и фото для наглядности:

Вложения:
Спасибо сказали mikmur, robotustra, aliak07, Vader, VDandorf, JohnSmith, 12358, Неодим, Pulse, ruslan76347, Tyaplya, Jirkason, Gavinskate, countah, sryuriy, cosmolv, valeron5555, andreieverest, gikrus, OverTime, Viktor, Sergxp, telefans

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Форум
/
/
/
/
Время создания страницы: 0.107 секунд

© realstrannik.com 2024
