Анализ устройства Граната + Индуктор

Давайте определимся всё же по длине индуктора?!
1/2 - 18,75м или 1/3 - 12,5м от длины гранаты (37,5м)
Руслан мотает в два слоя...

sryuriy пишет: Давайте определимся всё же по длине индуктора?!
1/2 - 18,75м или 1/3 - 12,5м от длины гранаты (37,5м)
Руслан мотает в два слоя...

делай 12- потом эти 6 метров поверх домотаешь если что

morrrisss пишет:

sryuriy пишет: Давайте определимся всё же по длине индуктора?!
1/2 - 18,75м или 1/3 - 12,5м от длины гранаты (37,5м)
Руслан мотает в два слоя...

делай 12- потом эти 6 метров поверх домотаешь если что

Я сделал 12,5м бифиляром в два провода и разницы когда было в один провод 18,75м нет.

С уважением.

Добавил дроссель между горшком и конденсатором горшка. Позволяет получить идеальный синус на конденсаторе. И при этом уменьшается потребление. Конденсатор у меня 0.47 мкФ. Без дросселя, при подключении конденсатора, ток потребления увеличивался на 2.1А. С дросселем - на 1.2А. Индуктивность подбирал, остановился на 43 мкГ, воздушный вариант: 42 витка на отрезке трубы ф 5 см, провод 2 мм в диаметре. С ферритом плохо - греется и форма не идеальный синус.

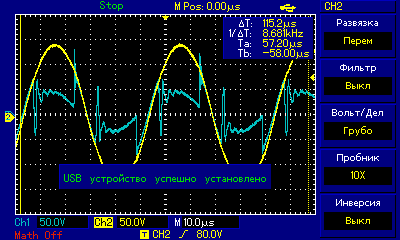

Жёлтый - конденсатор горшка
Синий - на дросселе

Будет полезно знать,что имея дроссель с регулируемым зазором в ферро магнетике многое откроете,а это,регулировка частоты и тока и конечно синус.... также проверяется колечком на феррите и 50 втков провода 0.12.Колечко на проводе от горшка.он же трансформатор тока и датчик синхро.

Всем привет. Я новичек,только начинаю вникать в тему,гранату намотал по видео от Руслана, у меня возникла таже проблема по индукору 17.75 не влазит в два витка. И есть просьба у кого побольше опыта написать порядок выполнения работ.
Пример: 1 мотаем гранату
2. индуктор
3. тесла. и так делее...

Спасибо!

rinus пишет: Добавил дроссель между горшком и конденсатором горшка. Позволяет получить идеальный синус на конденсаторе. И при этом уменьшается потребление. Конденсатор у меня 0.47 мкФ. Без дросселя, при подключении конденсатора, ток потребления увеличивался на 2.1А. С дросселем - на 1.2А. Индуктивность подбирал, остановился на 43 мкГ, воздушный вариант: 42 витка на отрезке трубы ф 5 см, провод 2 мм в диаметре. С ферритом плохо - греется и форма не идеальный синус.

Жёлтый - конденсатор горшка
Синий - на дросселе

Ринус - это я так понимаю резонанс на С1. Если получилось совместить 2 резонанса ( на С1 и С2 ) хотелось бы глянуть на результат. У меня не получаются 2 идеальных синусоиды. С ув.

zikon пишет: Всем привет. Я новичек,только начинаю вникать в тему,гранату намотал по видео от Руслана, у меня возникла таже проблема по индукору 17.75 не влазит в два витка. И есть просьба у кого побольше опыта написать порядок выполнения работ.
Пример: 1 мотаем гранату
2. индуктор
3. тесла. и так делее...

Спасибо!

А какая разница влазит или нет,мотай в три

Спасибо всем кто откликнулся.Итак граната намотана,индуктор намотал 18.75 почти 3 слоя.Дальше намотал теслу 0.8 , 25 м для того чтоб при настройке можна было бы отмотать.Дальше планирую делать качер,на днях будут радиодетали. Но я не знаю как правильно настроить теслу.
Индуктивность гранаты получилась 25мГ
Индуктивность индуктора 25мГ
Индуктивность теслы 0.38мГ Не знаю это хорошо или нет?

zikon пишет: Спасибо всем кто откликнулся.Итак граната намотана,индуктор намотал 18.75 почти 3 слоя.Дальше намотал теслу 0.8 , 25 м для того чтоб при настройке можна было бы отмотать.Дальше планирую делать качер,на днях будут радиодетали. Но я не знаю как правильно настроить теслу.
Индуктивность гранаты получилась 25мГ
Индуктивность индуктора 25мГ
Индуктивность теслы 0.38мГ Не знаю это хорошо или нет?

ГУРУ же сказал, что качер не канает
