ENCARNALIUM_NOSFERATUM пишет: Нет! Под индуктором ВСЕГДА пучность тока и в данном случае - узел напряжений.
Ток, в начальный момент удара, будет в одной фазе. А вот напряжения в разных фазах... )

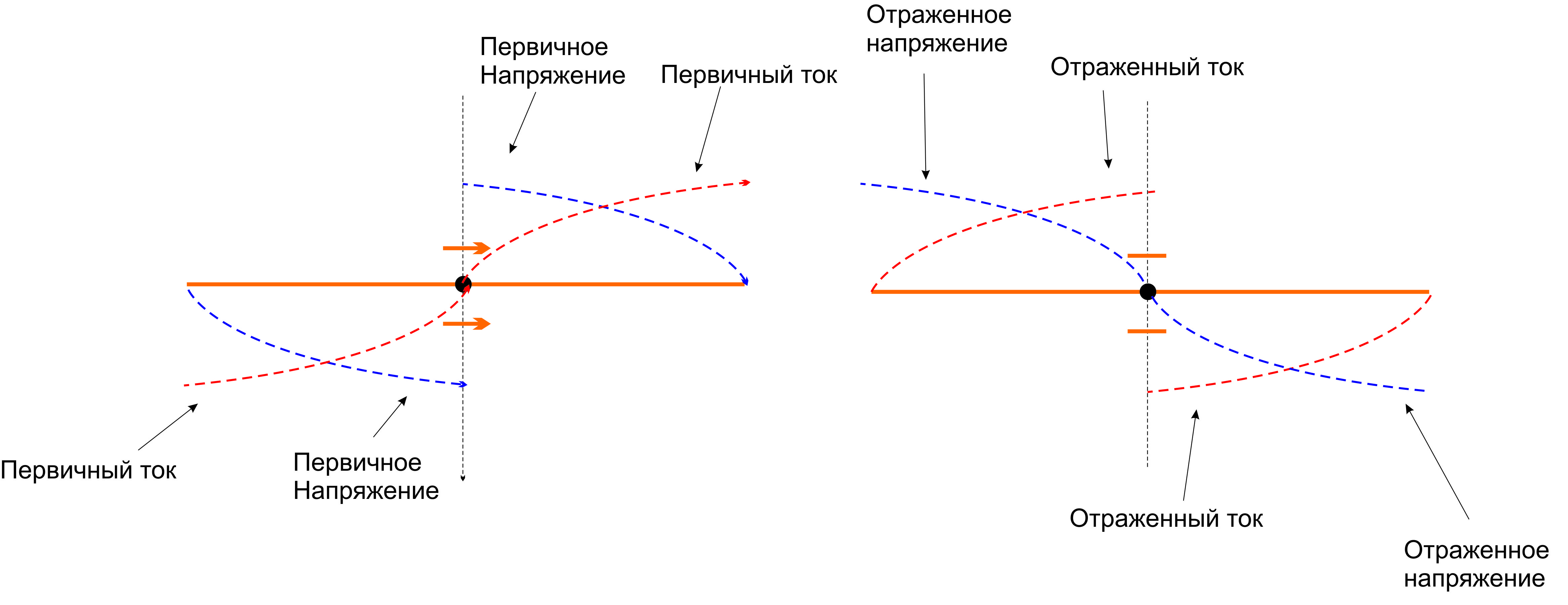

Когда волны начнут расходиться к концам катушки (падающие волны), и отразившись вернутся обратно (отражённые волны) - картина поменяется.

P.S.

Вообще, на самом деле, я чего то сам запутался... Относительно центра, намотка катушек идёт в разные стороны...

Так это какой системы касается? На одном резонаторе, как в первичном опыте или на двух отдельных теслах? Что-то всё в одну кучу получилось.

Кстати, в первичном опыте резонатор был намотан целиком без изменения направления намотки.

ENCARNALIUM_NOSFERATUM пишет:
НЕТ! Катушка намотана обычно. Без разворотов.
Возьмите любую катушку и представьте, что удар делается из середины. Из середины, витки в этой катушке расходятся в разном направлении (это если смотреть относительно удара).

Красной стрелкой указал место удара. Интуитивно продолжите движение тока по виткам. Это движение будет противофазное. Но катушка намотана по-классике, без разворотов.

Спасибо, теперь понятно, что при вертикальном положении катушки, удар идет от середины вверх и вниз, а при горизонтальном, от середины вправо и влево.
Просто я купился на твою фразу " Относительно центра, намотка катушек идёт в разные стороны."

По моей установке. Сперва повернул монитор для осцилограммы смотра. И после отключения питания самозапит какбы не пошёл. наряжение 2 вольта всего. Тогда отодвинул монитор чуть подальше чикрнул, и запустилось. напряжение 9 вольт на конденсаторах. Тогда я убрал все лампы, чтоб не мешали полю раскачаться, запустил и по осцилограффу напряжение 10 вольт, а по мультиметру 9,88 вольт. Похоже, на самозапитку. И напоминает фонарики пантюхова, где частота генератора ниже частоты резонанса в 10 раз. У меня не в 10 раз, а в два раз ниже. Частота генератора 3,353 мегагерца, а резонатора два раза выше. Поэтому во время отключения транзистора, энергия может идти через встроеный в транзистор быстрый диод и заряжать конденсатор только одной полярностью.

ENCARNALIUM_NOSFERATUM пишет:
Вообще, на самом деле, я чего то сам запутался... Относительно центра, намотка катушек идёт в разные стороны.
Там волны, весьма хитрожопо выстраиваются...

Не знаю как у вас, но у меня только так получается, что и подтверждается опытами(распределение пучностей на лампе показывает три участка), при полуволновом резонансе, пучности напряжения меняются поочередно сначала в середине потом на концах, потом снова в середине и т.д.



Получается при таком расположении индуктора, отражение волн происходит, как на концах, так и в середине

ENCARNALIUM_NOSFERATUM пишет:
Не буду спорить по этому поводу, потому что снимал показания токовыми кольцами, может у меня результат был некорректный...

Теперь все сходится, при обычном волновом резонансе, так и происходит, как у меня нарисовано, три пучности(в середине и на концах) с одинаковыми энергиями, если судить по свечению на лампе. Думаю все кто в теме это подтвердят. Но тут дело имеем со столкновением волн в середине, волновой(токовый) удар так сказать, если попасть в резонанс меди(а может быть и просто в фазу двух сходящихся токовых волн) то и получаем этот "ядерный" выхлоп и тут основная энергия распределена как раз в месте удара, т.е. в середине...
П.С. Всем кто в танке, длина провода имеет большое значение... А также рядом лежащие металлические предметы, провода могут быть препятствием....

Сжав индуктор и подкрутив частоту немного удалось поднять напряжение на конденсаторе до 12,08 вольт по мультиметру, а по осцилографу прыгает от 12 до 13 вольт.
Положение индуктора не особо что дало. Если в право двигать то ничего не изменяеться, а если влево, то есть наоборот в право от того, как я снимал, то срываеться генерация. Я сперва попробовал растянуть индуктор и это тогда ухудшило эфект, напряжение просело. тогда я его сжал и изолентой смотал и напряжение выросло до 12,08 вольт по мультиметру (ну и частоту там подрутил).

Святолуг пишет: По моей установке. Сперва повернул монитор для осцилограммы смотра. И после отключения питания самозапит какбы не пошёл. наряжение 2 вольта всего. Тогда отодвинул монитор чуть подальше чикрнул, и запустилось. напряжение 9 вольт на конденсаторах. Тогда я убрал все лампы, чтоб не мешали полю раскачаться, запустил и по осцилограффу напряжение 10 вольт, а по мультиметру 9,88 вольт. Похоже, на самозапитку. И напоминает фонарики пантюхова, где частота генератора ниже частоты резонанса в 10 раз. У меня не в 10 раз, а в два раз ниже. Частота генератора 3,353 мегагерца, а резонатора два раза выше. Поэтому во время отключения транзистора, энергия может идти через встроеный в транзистор быстрый диод и заряжать конденсатор только одной полярностью.

А ты попробуй транзистор без встроенного диода применить.

ENCARNALIUM_NOSFERATUM пишет:

NikAndr пишет:

ENCARNALIUM_NOSFERATUM пишет:
НЕТ! Катушка намотана обычно. Без разворотов.
Возьмите любую катушку и представьте, что удар делается из середины. Из середины, витки в этой катушке расходятся в разном направлении (это если смотреть относительно удара).

Красной стрелкой указал место удара. Интуитивно продолжите движение тока по виткам. Это движение будет противофазное. Но катушка намотана по-классике, без разворотов.

Спасибо, теперь понятно, что при вертикальном положении катушки, удар идет от середины вверх и вниз, а при горизонтальном, от середины вправо и влево.
Просто я купился на твою фразу " Относительно центра, намотка катушек идёт в разные стороны."

Да... Я и не соврал, но намотав таким образом - 100500 лет искали бы эффект и так бы его и не нашли... )

Получается,что в центре сталкиваются токи,но абсолютно точно точку симметрии вряд ли можно найти простым двиганием индуктора.Полагаю,что в центре может быть кз-виток в виде кольца с подключением центральной точки провода резонатора (как раз пополам).Такая компоновка очень напоминает БТГ на 2х теслах Ромы Гриц.Хотя он так и не раскрыл как она работает,но о кольце посередине упоминул,что из какого-то там металла оно.
И второй момент.Как точно подобрать искомую длину провода резонатора,ну хотя-бы в первом приближении до его запуска?

romanche пишет: А ты попробуй транзистор без встроенного диода применить.

У меня нет таких. Биполярные не катят. Им нужен совсем другой драйвер. Но я уверен, что без диода не будет какбы самозапита.

Подключил маленькую нагрузку.
