Зелёный фонарь

2 года 5 мес. назад
Green
Живу я здесь
Живу я здесь
Сообщений: 441
Больше
Автор темы
Зелёный фонарь #23767

dozor пишет: Green
Уточните пожалуйста кол-во витков катушки в базовой цепи транзистора. И ещё хотел уточнить по яркости свечения светодиодов, Вы не замеряли напряжение и ток на них? Заранее спасибо!

Базовая 210 витков, коллекторная 100.
Замерять на светодиодах не возможно схема заглохнет.

Слава Тебе Господь
Спасибо сказали dozor

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 5 мес. назад 2 года 5 мес. назад от Green.
Green
Живу я здесь
Живу я здесь
Сообщений: 441
Больше
Автор темы
Зелёный фонарь #23768

pison.84 пишет: да и светодиоды у тебя по сколь вольт?И вот еще схема от батарейки должна заработать,в качестве проверки?Я просто уже все намотал,припоял а толку......

Светодиоды стандартные 3 вольта зелёные прозрачные можно синие прозрачные , когда наладите можете поставить белые .
Схему для настройки запускать можно и от батарейки крона или от блока питания 12 вольт .
Если не запускается поменяй концы местами любой из обмоток.

Какой у тебя транзистор? Схема у меня хорошо работает на кт3102 и mpsa18.
Не очень хорошо с9014.
Плохо но работает кт940.
Возможно на кт315 будет работать не пробовал.
На мп38, мп35 ,с9018 не работает.

Слава Тебе Господь
Спасибо сказали remell

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 5 мес. назад
dozor
Живу я здесь
Живу я здесь
Сообщений: 660
Больше
Зелёный фонарь #23769
Green
Яркость светодиодов не пробывали увеличить или заряжать низковольтные акб?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 5 мес. назад 2 года 5 мес. назад от Green.
Green
Живу я здесь
Живу я здесь
Сообщений: 441
Больше
Автор темы
Зелёный фонарь #23770

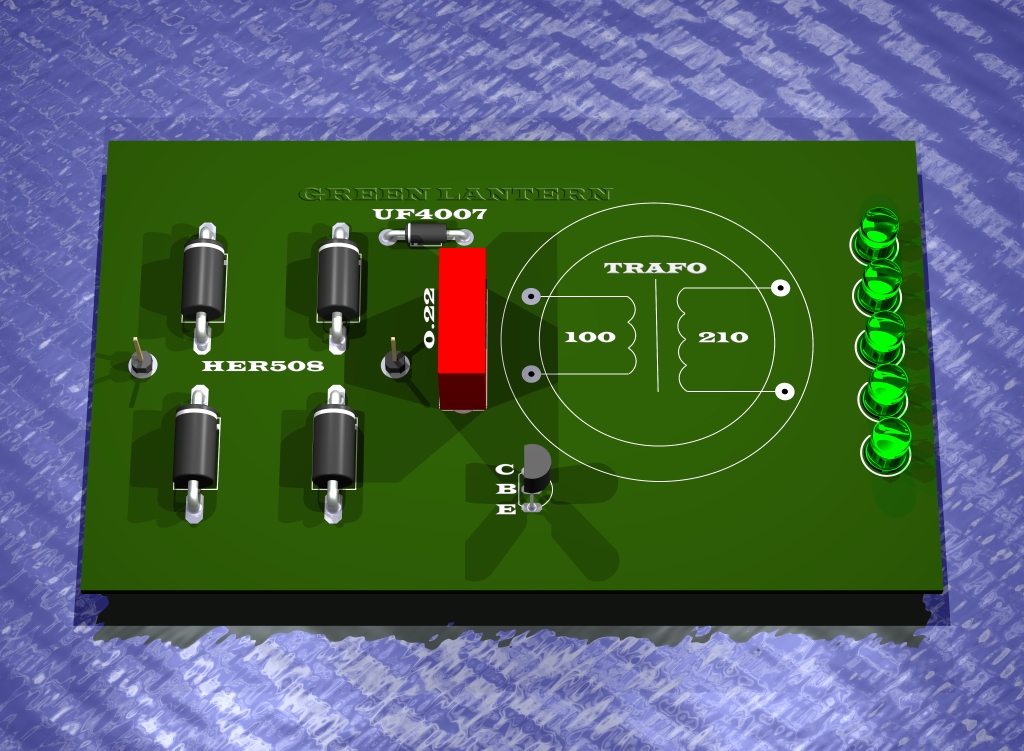

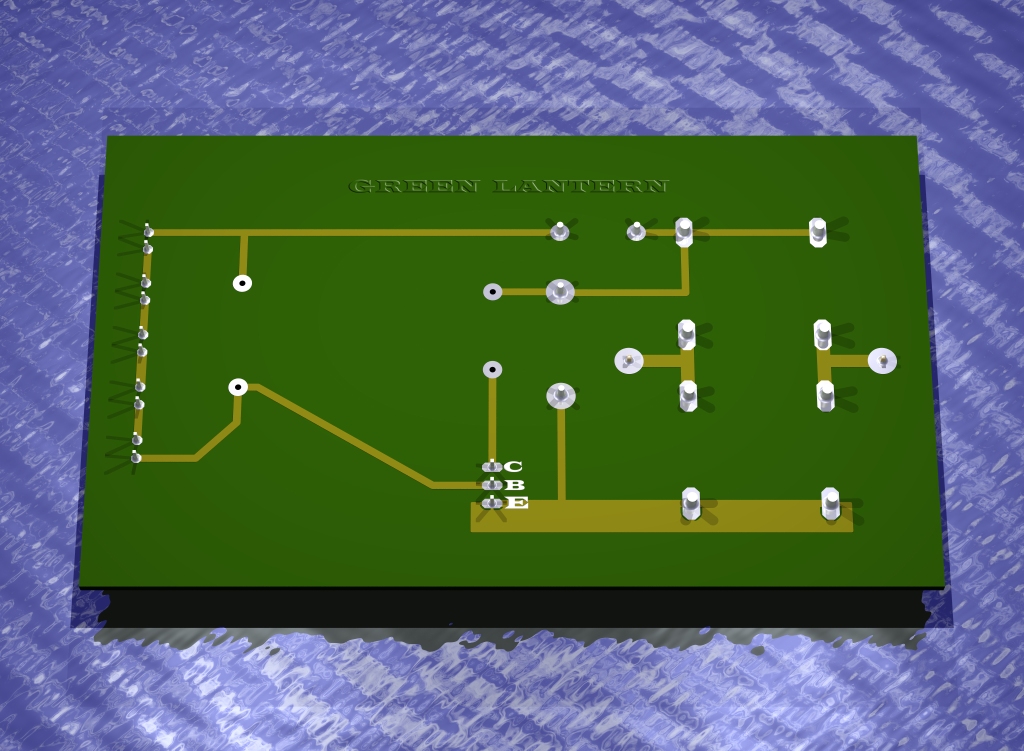

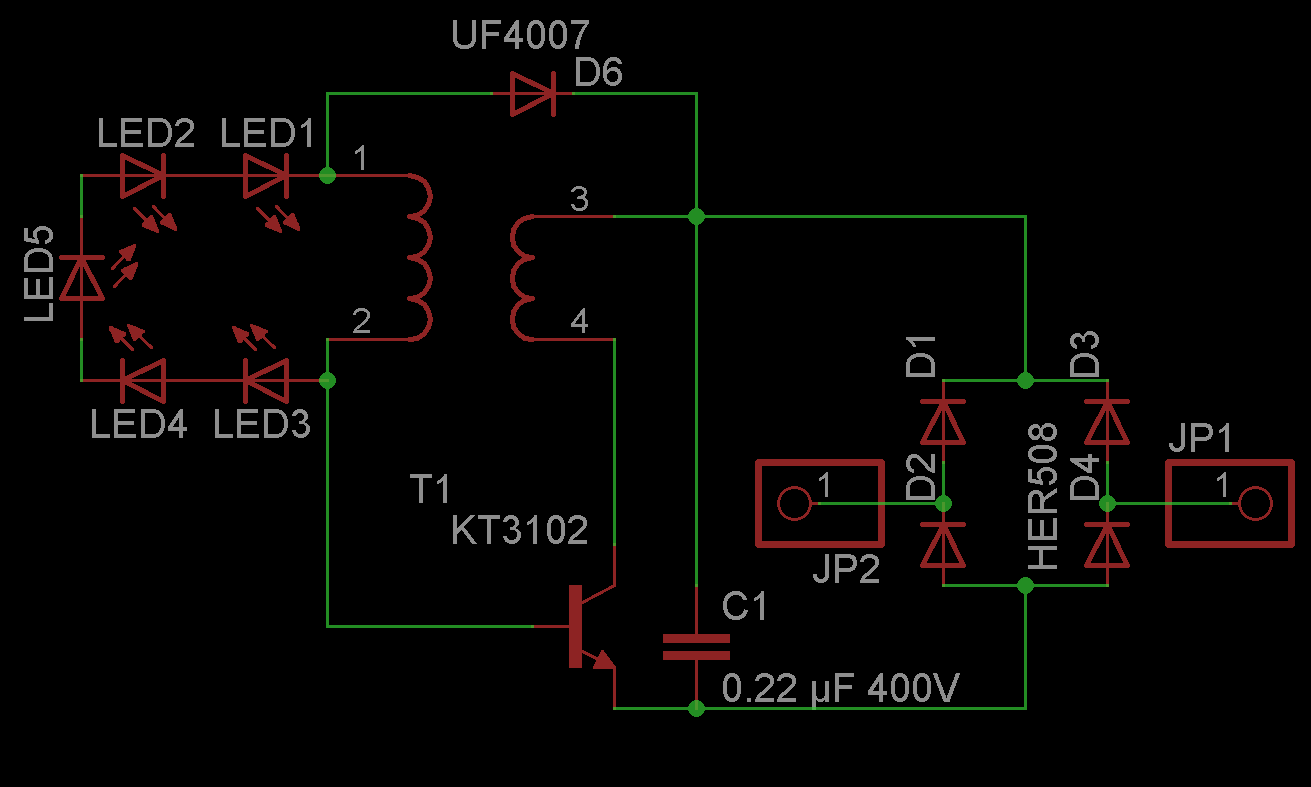

Вот нарисовал сейчас другую плату, может так понятней. Схема работает при любом направление светодиодов.
Но при каком то чуть лучше.








В архиве качество изображение лучше

Вложенный файл:

Имя файла: GreenLantern.rar
Размер файла:8,597 KB

Слава Тебе Господь
Вложения:
Спасибо сказали fominyh-asd, MagistrTNT, XYAMAN, jay8029

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 5 мес. назад
Green
Живу я здесь
Живу я здесь
Сообщений: 441
Больше
Автор темы
Зелёный фонарь #23771

dozor пишет: Green
Яркость светодиодов не пробывали увеличить или заряжать низковольтные акб?

Нет не пробовал , на зарядку акб думаю не хватит энергии

Слава Тебе Господь

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 5 мес. назад
Green
Живу я здесь
Живу я здесь
Сообщений: 441
Больше
Автор темы
Зелёный фонарь #23773

XYAMAN пишет: а безовую катушку как в блокинге не пробовали включать? через кандер?

Пробовал в этом случае не будет низкочастотной составляющей сигнала и работать тогда от антенны и заземления не будет.

Слава Тебе Господь
Спасибо сказали XYAMAN

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 5 мес. назад 2 года 5 мес. назад от Green.
Green
Живу я здесь
Живу я здесь
Сообщений: 441
Больше
Автор темы
Зелёный фонарь #23774
Ещё раз повторю , лучше пробовать совсем без диода чем когда не тот диод (uf4007). Главное чтоб началась генерация нч(моргание светодиода) а диод потом подберёте.
И припаяйте кусок проводка 6 см(как на видео) или больше в точку соединения базовой катушки(горячий конец) с диодом(uf4007) это облегчит запуск.

Слава Тебе Господь

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 5 мес. назад
Green
Живу я здесь
Живу я здесь
Сообщений: 441
Больше
Автор темы
Зелёный фонарь #23802
pison.84 получилось ли чего? схема то проще некуда

Слава Тебе Господь

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 5 мес. назад
remell
Давно я тут
Давно я тут
Сообщений: 88
Больше
Зелёный фонарь #23806
Короче я сегодня спаял. От батарейки работает. Под нагрузкой на конденсаторе максимум 0.3 вольта. Грешу на вторичку намотал мало 170 витков. Диод поставил UF5402 не пашет напрямую работает. Green что подскажешь?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 5 мес. назад 2 года 5 мес. назад от Green.
Green
Живу я здесь
Живу я здесь
Сообщений: 441
Больше
Автор темы
Зелёный фонарь #23808

remell пишет: Короче я сегодня спаял. От батарейки работает. Под нагрузкой на конденсаторе максимум 0.3 вольта. Грешу на вторичку намотал мало 170 витков. Диод поставил UF5402 не пашет напрямую работает. Green что подскажешь?

Напрямую то есть ты диод закоротил, закорачивать горячий конец катушки на плюс нельзя.
Когда я говорил без диода я имел ввиду что горячий конец ни куда не подключен(точнее только к светодиоду).

Без диода




На чем мотал транс?
Не забываем витки у меня намотаны в навал.

Намотку виток к витку я не пробовал.

Слава Тебе Господь
Вложения:
Спасибо сказали remell

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 5 мес. назад 2 года 5 мес. назад от remell.
remell
Давно я тут
Давно я тут
Сообщений: 88
Больше
Зелёный фонарь #23810
Короче моргает, правда не так весело как у тебя, но факт на лицо. Схема пашет. Отсоединил диод начал моргать. Мотал на таких же примерно чашках как у тебя только по моему мои немного меньше. Прикольно.
То что эта штука работает от наводок сети это факт. Земля у меня "чистая" без подключений разных, только для эксов так что от туда наводок не может быть. Но вот от чего частота зависит это х.з. у меня рядом морозильная камера стоит так вот когда она в дрейфе светодиоды моргают часто и слабо, когда морозилка пашет моргают раз в две-три секунды но ярко. Тут похоже еще что-то ... Я дальше не силен.
З.Ы. Мне кажется что тему нужно развивать.
Спасибо сказали Green

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 5 мес. назад 2 года 5 мес. назад от Green.
Green
Живу я здесь
Живу я здесь
Сообщений: 441
Больше
Автор темы
Зелёный фонарь #23811

remell пишет: Короче моргает, правда не так весело как у тебя, но факт на лицо. Схема пашет. Отсоединил диод начал моргать. Мотал на таких же примерно чашках как у тебя только по моему мои немного меньше. Прикольно.
То что эта штука работает от наводок сети это факт. Земля у меня "чистая" без подключений разных, только для эксов так что от туда наводок не может быть. Но вот от чего частота зависит это х.з. у меня рядом морозильная камера стоит так вот когда она в дрейфе светодиоды моргают часто и слабо, когда морозилка пашет моргают раз в две-три секунды но ярко. Тут похоже еще что-то ... Я дальше не силен.

Отлично ну а теперь методом проб и подбора . Диод если поставишь(uf4007) частота будет выше.

remell я когда мимо прохожу и то частота меняется.

Схема конечно не стабильная качер всё же.
Если будет время попробую сделать на микросхеме.

Ещё один интересный момент решил как то промыть плату специальной промывкой
так схема перестала работать на время оказалось эта жидкость очень хреново высыхает и оставляет
разводы.Пришлось заново промыть ацетоном и просушить тогда заработала.

remell попробуй ещё поиграть емкостью кондёра поставь поменьше а потом побольше.

Слава Тебе Господь

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 5 мес. назад 2 года 5 мес. назад от remell.
remell
Давно я тут
Давно я тут
Сообщений: 88
Больше
Зелёный фонарь #23823
Привет всем. Короче штука отморгала всю ночь и сейчас еще моргает.Вчера вечером поменял HER508 на наши Д223 черные такие так что моргает и с ним без различий.
jay80 видос пока не покажу ибо у меня намного хуже моргает чем у Greena, но схема рабочая .Здесь нужно првильно намотать, угадать качер ибо от него зависит все. Транзистор у меня кт3102. Ультра фаст пока не подобрал. Все собрано навесным монтажем.
И еще, здается мне что мы потихоньку делаем расаветру только с землей.
Спасибо сказали Green, vpk

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 5 мес. назад
Green
Живу я здесь
Живу я здесь
Сообщений: 441
Больше
Автор темы
Зелёный фонарь #23837
XYAMAN ваша информация полезна.
Я не ставил цель чтоб зажигать светодиоды от наводок.

Меня заинтересовала то что генератор работает от очень малой энергии при том что кпд обычного качера не велик.

XYAMAN вы меня поразили магнитной антенной вокруг забора 50гц. Я давно об этом думал но киллометры провода
убивали всю идею.
Насчёт расчёта антенн итд опыт некоторый есть.

Например вот мною рассчитанная антенна для 3G модема


Слава Тебе Господь
Спасибо сказали vitus

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 5 мес. назад 2 года 5 мес. назад от Green.
Green
Живу я здесь
Живу я здесь
Сообщений: 441
Больше
Автор темы
Зелёный фонарь #23840

remell пишет: Привет всем. Короче штука отморгала всю ночь и сейчас еще моргает.Вчера вечером поменял HER508 на наши Д223 черные такие так что моргает и с ним без различий.
jay80 видос пока не покажу ибо у меня намного хуже моргает чем у Greena, но схема рабочая .Здесь нужно првильно намотать, угадать качер ибо от него зависит все. Транзистор у меня кт3102. Ультра фаст пока не подобрал. Все собрано навесным монтажем.
И еще, здается мне что мы потихоньку делаем расаветру только с землей.

Да простят меня люди за то что я сейчас скажу, знаю сколько ненавистников у Рассаветра.
Он конечно и сам не подарок но
Генератор Рассаветра единственный из тех что я видел на форумах в котором есть хоть какой то смысл.ИМХО
Но секта Калобухова задушила тему Рассаветра. Извиняйте не сдержался.

Слава Тебе Господь
Спасибо сказали fed

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 5 мес. назад
Green
Живу я здесь
Живу я здесь
Сообщений: 441
Больше
Автор темы
Зелёный фонарь #23847

ua4yhz пишет:

Green пишет: Да простят меня люди за то что я сейчас скажу, знаю сколько ненавистников у Рассаветра.
Он конечно и сам не подарок но
Генератор Рассаветра единственный из тех что я видел на форумах в котором есть хоть какой то смысл.ИМХО
Но секта Калобухова задушила тему Рассаветра. Извиняйте не сдержался.

Это где вторичка замыкается в пике напряжения?

Нет другая первая с разгоном по напряжению.
Не будем здесь это обсуждать.

Слава Тебе Господь

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 5 мес. назад 2 года 5 мес. назад от remell.
remell
Давно я тут
Давно я тут
Сообщений: 88
Больше
Зелёный фонарь #23855

jay80 пишет: ремел в корне не согласен с этим:"И еще, здается мне что мы потихоньку делаем расаветру только с землей."
расаветра ни чего не показал,а грин сделал и еще видео снял длЯ Всех!!!
а что там расаветра имел ввиду вилами на воде написано,так что это схема ГРИНА!!!!

Не, мужики попридержите коней. Разве я оспариваю право схемы? Green молодец что показал и это его схема со всеми вытекающими. Просто давайте смотреть шире все идет как бы параллельно что ли? Короче, скажу по другому что эти схемы просто очень похожи. Но здесь, топикстартер - адекватный человек который желает повторения его опыта. А Расаветра просто без комментариев...
Green молодец. Спасибо. Пробуйте кому не лень. Или толпе нужны зрелища и хлеб??? :P
Спасибо сказали Green

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 5 мес. назад
dozor
Живу я здесь
Живу я здесь
Сообщений: 660
Больше
Зелёный фонарь #23859
Green
А у Вас размер (диаметр ферритовых чашек)какой? Каркас для намотки катушек сами делали? У Вас очень сверхэкономичный качер получился... Надо собрать попробывать, хочу катушки намотать спец.проводом лициндрантом ПЛШО гибкий (77шт. изолированных друг от друга проводников в одном проводе в шелковой изоляции) добротность от такой намотки качера должна повыситься в несколько раз.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
