БТГ Владимира и Чипа
6 года 1 мес. назад
БТГ Владимира и Чипа #96067
Осел классный, ламповый, у меня такой стоит, перематывать транс надо.creasysee пишет: Дошли руки - покрутил фазу. Как говорится, отрицательный результат - тоже результат. Хотя, честно признаться, очень рассчитывал на хоть какие-либо телодвижения в нагрузке. Полное их отсутствие даже удивило...
ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]
В двух словах - нагрузка через бифиляр подключена к бесперебойнику через разделительный трансформатор. Ключуемый трансформатор включен в розетку непосредственно. Биф включен началами к бесперебойнику, концами к нагрузке.
Это фигура лиссажу с включенным в сеть бесперебойником. Углы между фазами на входе ключуемого трансформатора и входом бифиляра не изменяется во времени.
Это та же фигура, но с включенной схемой ключевания. Помехи ВЧ пролезают через ключуемый трансформатор и превращают фигуру в косую букву Х.
Бесперебойник отключен от сети и 50Гц отвязывается от розетки и в работе собственный генератор бесперебойника. Фигура начинает вращаться с периодом около 10-15 секунд. Фаза сдвинута на 90 градусов по отношению к предыдущей. Ток на входе бифиляра не изменяется 1,61-1,62А.
Фаза сдвинута на 180 градусов. Ток на входе бифиляра не изменяется 1,61-1,62А.
Фаза сдвинута 270 градусов. Ток на входе бифиляра не изменяется 1,61-1,62А.
Фаза сдвинута на 360 градусов. Ток на входе бифиляра не изменяется 1,61-1,62А.
Бифиляр на фотке слегка криво стоит, но я его двигал и переворачивал по разному и повторял экс снова и снова.
Слева вверху трансформаторы, питающие биф. Поскольку у меня не было развязывающего трансформатора 1:1 включил последовательно 2 одиноковых и соединил их вторичками. Со вторичек снимается сигнал на вход Х.
Это нагрузка, включены 4х75Вт.
Для тех, кто дочитал до конца - я ранее приводил схему драйвера, здесь , оказалась очень живучая. DDS сглючил и подал постоянку на его вход. Транзистор оказался полностью открытым и амперметр, который большой, зеркальный, зашкалил за 5 ампер по 220В (!). Пока я репу чесал, из драйвера начал идти лёгкий дымок. Подумал - пипец... Оказалось - живой.
TopDriveEnergy
Тема заблокирована.
6 года 1 мес. назад
БТГ Владимира и Чипа #96068
А какой путь у Капы? Расскажите нам что вы знаете.
Я этой темой занимался 7 лет назад и чисто трансформатор не коротил, поэтому не могу сказать что там на первичке. Эти выбросы я получал, наоборот, путем разрыва КК.
Из опыта предполагаю, что помех там будет предостаточно. Тот же Чип рисовал запитку транса от сети через диод, но на первичке был добавлен конденсатор и первичка была настроена в резонанс на 50 гц. В этом случае в сеть помех не будет. Резонанс такая штука, что лишнее все скушает.
Я этой темой занимался 7 лет назад и чисто трансформатор не коротил, поэтому не могу сказать что там на первичке. Эти выбросы я получал, наоборот, путем разрыва КК.
Из опыта предполагаю, что помех там будет предостаточно. Тот же Чип рисовал запитку транса от сети через диод, но на первичке был добавлен конденсатор и первичка была настроена в резонанс на 50 гц. В этом случае в сеть помех не будет. Резонанс такая штука, что лишнее все скушает.
Тема заблокирована.
6 года 1 мес. назад
БТГ Владимира и Чипа #96074
Старая, но хорошая статья об ортогональности (и об "ортодоксальности" ) катушек. Только сейчас заметил, что в схеме Смита вторички разной длины как у нас в бифиляре. И замкнуты друг на друга. Бифа Чипа никто не видел.
Прочтение статьи, кто не читал конечно, может освежить/подтолкнуть мозг к другим конструкциям/подключениям бифиляра. У меня что-то роится, но недооформляется никак...
Прочтение статьи, кто не читал конечно, может освежить/подтолкнуть мозг к другим конструкциям/подключениям бифиляра. У меня что-то роится, но недооформляется никак...
Спасибо сказали allanova27
Тема заблокирована.
6 года 1 мес. назад
БТГ Владимира и Чипа #96092

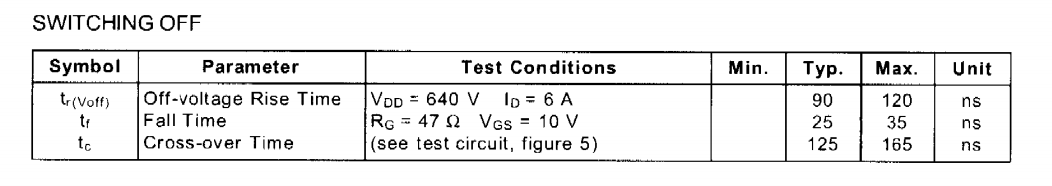

Скажите, какой полевик применяли?mobilayzer пишет: Верю не верю я обсуждать не собераюсь у меня полевик закрывается за 10ns вы схему нормальную спаяйте а потом бухтите верю не верю!
Чем ниже человек душой, тем выше задирает нос.
Он носом тянется туда, куда душою не дорос.
(Омар Хайям)
Он носом тянется туда, куда душою не дорос.
(Омар Хайям)
Тема заблокирована.
