В общем если в домашних условиях с минимумом ресурсов собирать такую штуковину , то так как было с бифом надо на съём целый резонатор мотать , а это лишний провод , потом ещё свести надо две волны напряжением и током в кучу , а это геморрой ещё тот , поэтому упростил всё до минимума , вроде

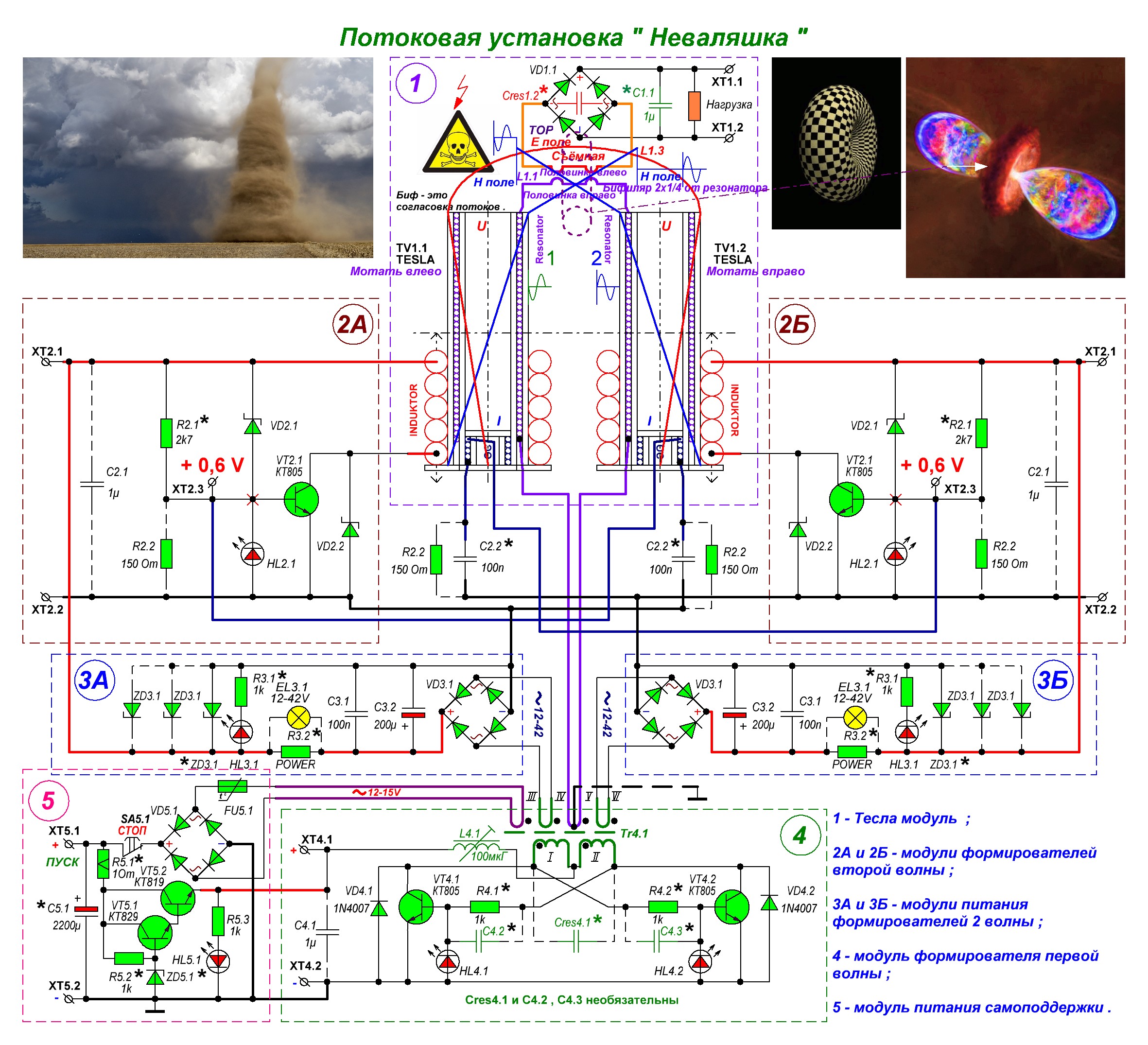

Если модуль 4 настроить на волну с частотой пониже , тогда получится что-то типа полуволны , я на схеме обозначил пучность напряжения красным цветом .
На одном резонаторе четверть и на другом четверть , в сумме полволны получается . Над съёмной частью пучность напряжения должна получиться , как в старом ролике вроде уже показывал .

Модули 2 в таком случае надо выставить на полную волну , это получается по две четверти токовых пучностей в каждом резонаторе , на рисунке синим цветом обозначено . Над съёмной частью пучность тока получается .

Там в съёмной части две полуобмотки , ещё написано на схеме Бифиляр 2 х 1/4 от резонатора - это чисто примерочный вариант , вернее сказать один из вариантов намотки съёмной части , я два варианта вроде в старых роликах показывал . Эти полуобмотки нужны для согласования между собой резонаторов ( реактивное сопротивление ) , так что-бы съём организовать именно на них , а не на резонаторах , так сказать специально для съёма , что-бы пучность напряжения на них не обнулилась , да и пучность тока тоже .

Съёмная катушка у меня обозначена как две полуобмотки - это тоже один из вариантов реализации съёма , центральный вывод можно к корпусу подключить ( общая минусовая цепь питания нижней части схемы ) .

На трансе модуля 4 обмотка под цифрой V обозначена с возможностью подключения средней её точки к общей минусовой цепи питания , это чисто для балансировки схемы в целом , можно подключить в эту точку заземление или противовес для повышения мощности .

Пока что так , типа патч
