Резонансный генератор для LC контура

4 года 6 мес. назад
viknel
Давно я тут
Давно я тут
Сообщений: 126
Больше
Автор темы
Резонансный генератор для LC контура #141247

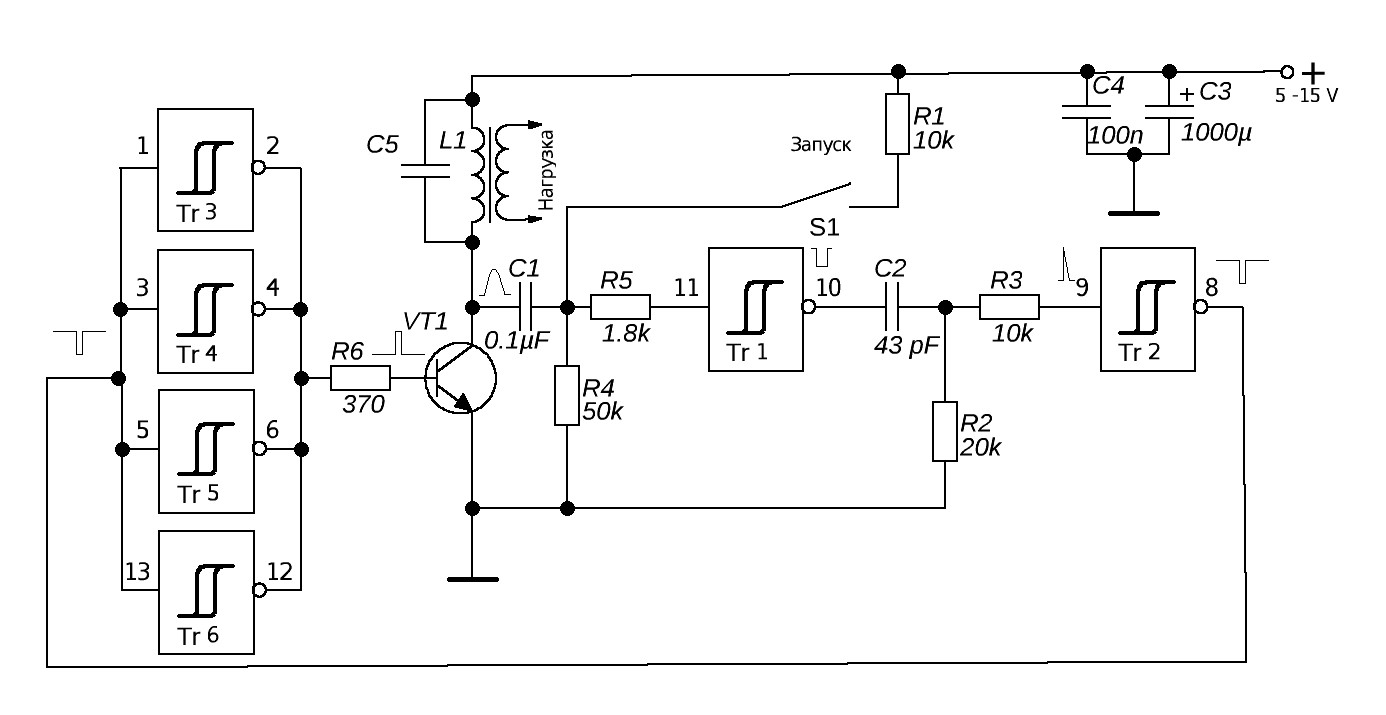

Резонансный генератор предназначен для обеспечения работы параллельного LC контура на его резонанснойчастоте. Генератор устойчиво работает при напряжении питания от 5 до 15 вольт. Частота генератора зависит от LC контура и поддерживается автоматически при изменении нагрузки. "Раскачиваются" контура в диапазоне от 20 кГц до 400 кГц. Схема простая и не требует настройки. Просто подключаем контур и подаем питание на схему.
Подробное описание в прилагаемом файле.

Вложенный файл:

Имя файла:
Размер файла:128 KB

Отвергая чужое - предложи своё
Вложения:
Спасибо сказали Виталий, radioman, Extint Spin, Romus77, serv64, Gur

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

4 года 6 мес. назад
yuri999
Давно я тут
Давно я тут
Сообщений: 83
Больше
Резонансный генератор для LC контура #141250

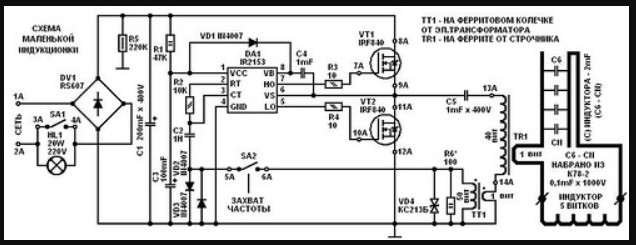

viknel, а такую схему не делали случаем, захват частоты имеется в ней или нет ? Ваша схема конечно интересная, но как из нее сделать взрослую схему, шоб от 300 Вольт работала ?
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

4 года 6 мес. назад
viknel
Давно я тут
Давно я тут
Сообщений: 126
Больше
Автор темы
Резонансный генератор для LC контура #141260
Такая задача не ставилась. Попробуйте ZVS генератор. Он рассчитан на мощный выход.
Попробуйте питание микросхемы на 15 вольт , а выходной транзистор высоковольтный. Правда надо будет делать промежуточный каскад усиления.
Дерзайте!

Отвергая чужое - предложи своё
Спасибо сказали radioman

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
