Схемы качеров и их исполнение

rk2188 пишет: .... К тому же никто не мешает качер превратить в чисто электрический или чисто магнитный излучатель в ближней зоне распространения радиоволны, далее одной длинны волны волна уже пойдет в любом случае так как надо. Например, никто не мешает экранировать качер и тогда он превратится в чисто магнитно излучающую антенну

Экранированием немагнитным электропроводящим материалом можно получить магнитно излучающую антенну, а как получить чисто электрический излучатель?
Экранирование магнитным материалом тут уже врядли пройдет, они все как правило и электропроводящие...

Собрал по схеме с 3 -мя дросселями от ЛДС на 220В с IRFP460.

и не работает!! (((

Гудят дроссели и все!

в схеме заменил резисторы на переменные и мощные по 15-25Вт - номинал выставлен правильно.

как проверять развязку с транзистором? Какой вольтаж должен быть на контактах к первичке если ее снять? я намерил 11-12В - нормально это ?

Стабилитроны 1.5ke15ca и 1.5ke400ca полярность имеется? я все стабилитроны принял считать на схеме ключом(мордой) вверх! Правильно?

Как протестировать проверить прозвонить тестером - что блок с транзистором работает и работает правильно?

Помогите пжлст!

Нашел причину - перепутал полярность mur1560 ((( все работает, но как то хило "искорки" 15 - 20 мм. что не так ? почему искорки маленькие ? регулировка резисторов не помогает!!!

У меня две первички - 5 витков и примерно 9 витков, так вот что 5-ть, что 9-ть одинаково работает! почему?

и уважаемые форумчане как при моей схеме сделать так что бы выполнялись два условия:

1. отвязать вторичку полностью от индуктора и посадить на землю
2. сделать закрытие тр-ра максимально быстрым

з.ы.

в схеме которую я использовал похоже ошибка, там сопротивление не 22Ом, а скорее 22кОм! и искорки побольше получаются!

gonchar пишет:

rk2188 пишет: .... К тому же никто не мешает качер превратить в чисто электрический или чисто магнитный излучатель в ближней зоне распространения радиоволны, далее одной длинны волны волна уже пойдет в любом случае так как надо. Например, никто не мешает экранировать качер и тогда он превратится в чисто магнитно излучающую антенну

Экранированием немагнитным электропроводящим материалом можно получить магнитно излучающую антенну, а как получить чисто электрический излучатель?
Экранирование магнитным материалом тут уже врядли пройдет, они все как правило и электропроводящие...

Просто,, экранировать железом, а железный экран заземлять... Хотя это не особо и надо, ценность больше в магнитном излучателе

Жаль что не отвечаете...

Я жк не прошу нарисовать, а словами сказать как изменить схему для подключения с заземлением т..е. выполнить условие -> отвязать вторичку полностью от индуктора и посадить на землю

а я бы сам схемку изменил и сюда выложил бы...

Вопрос №1:

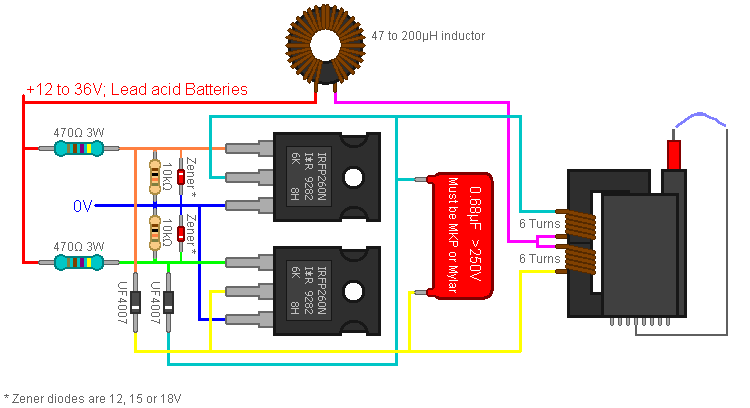

я вот недавно делал "лестницу Иакова" на самодельном строчнике и там схема включения такая



а можно ее использовать для качера?

Вопрос №2:
... а можно использовать вместо IRFP460 - транзистор к примеру STW88N65M5?

Данные по STW88N65M5:

Структура n-канал
Максимальное напряжение сток-исток Uси,В 650
Максимальный ток сток-исток при 25 С Iси макс..А 84
Максимальное напряжение затвор-исток Uзи макс.,В ±25
Сопротивление канала в открытом состоянии Rси вкл.,мОм 24
Максимальная рассеиваемая мощность Pси макс..Вт 450
Корпус to247
Пороговое напряжение на затворе 3…5

Хочется уйти от всяких там дополнительных диодов и защиты от выбросов, без этой защиты качер работает намного эффектнее!

p/s/

шину PE я "Починил", пришлось написать гневное письмо в управляющую компанию со ссылками на ПУЭ и ПТЭЭП. Пришли электрики, откусили перемычки на этажах, я с умным видом замерил вольтаж между N и PE (прыгает в районе 2-4В) и напругу между L и N и между L и PE - отличия есть)).

Отвязать вторику от индуктора гальванически можно, но это будет уже не качер, а тесла.

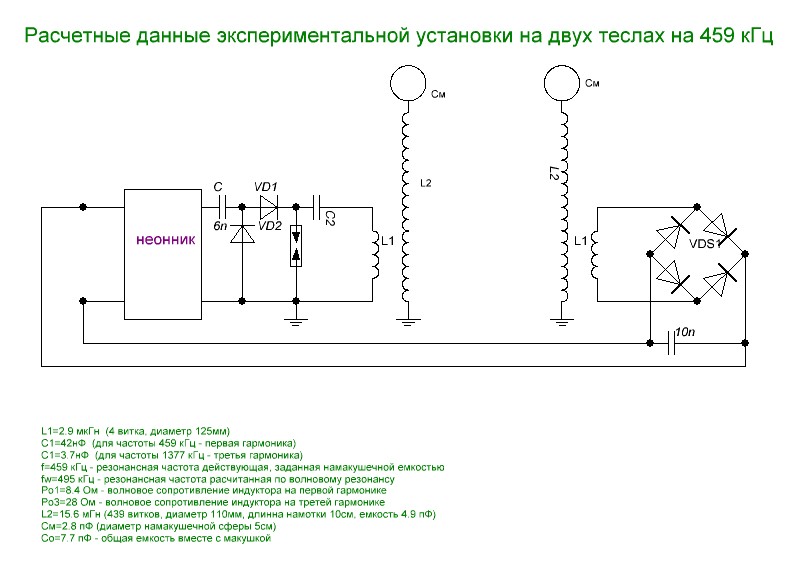

Тут сделано на неоннике, но можно то же самое на транзисторе,
обычно на полевике делают и на затвор подают импульсы с генератора,
с той же частотой что и резонансная частота ВВ резонатора,
но обычно не меандр 50 на 50, а более короткие импульсы,
желательно чтобы длительность импульсов регулировалась

Схему подключения от строчника - пробовал, работает но не очень мощно, "искорок" нету, но лампа в руках горит. По итогу со свистом и искрами взорвался стабилитрон и я забил на эту схему))), не хочу восстанавливать, да и IRFP260 больше нету подозреваю что они тоже сдохли...

Отвязать вторику от индуктора гальванически можно, но это будет уже не качер, а тесла.
Тут сделано на неоннике, но можно то же самое на транзисторе,
обычно на полевике делают и на затвор подают импульсы с генератора,
с той же частотой что и резонансная частота ВВ резонатора,
но обычно не меандр 50 на 50, а более короткие импульсы,
желательно чтобы длительность импульсов регулировалась

Тесла и это все хорошо конечно, но это значит начать с нуля, да и интуитивно я понимаю что это более опасная и капризная вещь.

Хочется все же эту схему допилить с дросселями.

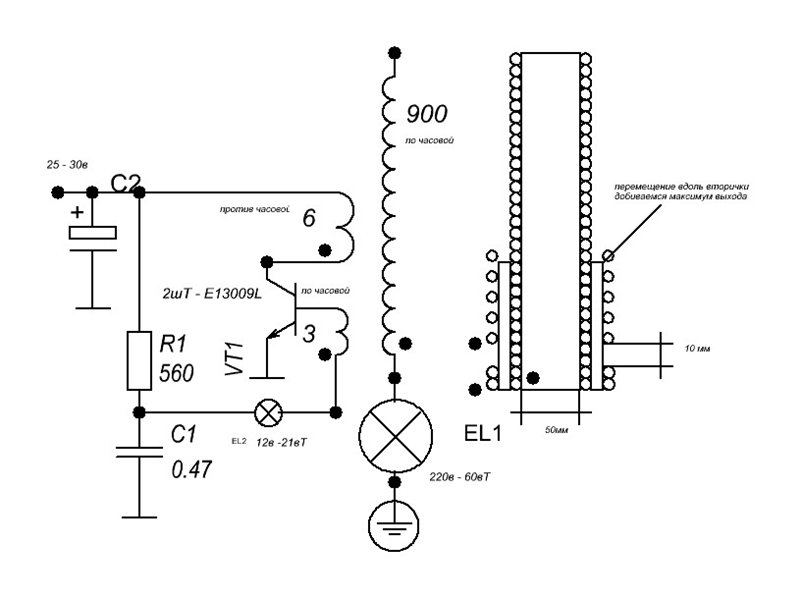

Вот тут на схеме есть отвязка от танзистора, но это схема на 30В не 220


Но ка это будет выглядеть для схемы на 220 вольт, там же наверное сопротивления нужно вставлять дополнительные, диоды или еще что?

Или просто взять и разорвать соединение вторички с транзистором и оба на землю без всего дополнительного? Просто не хочется транзистор спалить... жалко))

....это схема МИРВа мной проверена - РАБОЧАЯ.
Для питания от 220 возьмите блок питания. Лампа 220В-60 Вт горит не естественным белым ярким светом

....Вы путаете сама основа ГТБМ (генератор Тесла Бровин Маг) - это Михаила (Мага) с синего матрикса.
А эта схема MIRW.
Вот она в работе:

...т.е у Вас нет разницы между качером и блокингом?

Два вопроса:

1. Из каких материалов и по каким правилам делать терминал для наибольшего стримера?

2. Есть ли материалы по изготовлению(красивого) крепежа\ корпуса индуктора ?
