Схемы качеров и их исполнение
Customize пишет: Что то качер не качерит совсем!
Что я делаю не так?

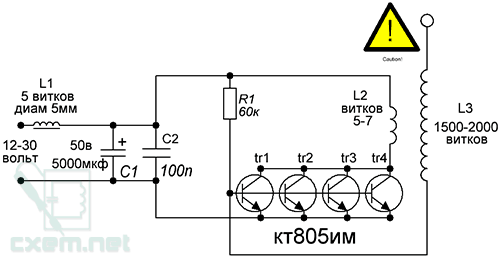

Использую схему:
только транзистор один и он КТ327А
Исключил из схемы дроссель(L1) и кондеры поскольку питаю от аккумулятора.
L3 ~1200 витков 0.3мм
L2 -10 витков проводом 10 ква.
Не работает! Полярность L2 менял не помогает!
L2-10 витков многовато!!!
А какой диаметр трубы?
База минус резистор около 100 Ом желателен,
а база - плюс нужен обязательно последовательно обычный 100 Ом (чтоб транзистор не спалить) и переменник до 10 кОм
Кондер по питанию хотябы 0.1-1мкф всеравно нужен!
Индуктор лучше без изоляции и крокодилом от плюса к разным виткам
А транзистор то рабочий?!
Если труба диаметром 50мм, то 800-900 витков больше чем надо. Какой диаметр?
А какая частота звона резонатора?
- ее можно определить по осциллографу
superenergy.nethouse.ru/articles/247485
а также формулы тоже здесь
Резистор R1 заменить на переменник, вращать его и наблюдать потребляемый ток!!!
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Alex_75 пишет:
Customize пишет: Что то качер не качерит совсем!
Что я делаю не так?
Использую схему:
только транзистор один и он КТ327А
Исключил из схемы дроссель(L1) и кондеры поскольку питаю от аккумулятора.
L3 ~1200 витков 0.3мм
L2 -10 витков проводом 10 ква.
Не работает! Полярность L2 менял не помогает!
Дроссель верни на место или попробуй минус заземлить
Нужно ставить решулируемый R1, под каждый транзистор будет свой. Число витков необходимл уменьшить с 10 до 4-5. Далее коэффициент связи между индуктором должен быть минимальным, например, если Тесла намотана на трубе 50мм, индуктор должен быть намотан на трубе 70мм-100мм.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Alex_75 пишет:
Customize пишет: Что то качер не качерит совсем!
Что я делаю не так?
Использую схему:
только транзистор один и он КТ327А
Исключил из схемы дроссель(L1) и кондеры поскольку питаю от аккумулятора.
L3 ~1200 витков 0.3мм
L2 -10 витков проводом 10 ква.
Не работает! Полярность L2 менял не помогает!
Дроссель верни на место или попробуй минус заземлить
Alex_75 пишет:
Customize пишет: Что то качер не качерит совсем!
Что я делаю не так?
Использую схему:
только транзистор один и он КТ327А
Исключил из схемы дроссель(L1) и кондеры поскольку питаю от аккумулятора.
L3 ~1200 витков 0.3мм
L2 -10 витков проводом 10 ква.
Не работает! Полярность L2 менял не помогает!
Дроссель верни на место или попробуй минус заземлить
Нужно ставить регулируемый R1, под каждый транзистор будет свой. Число витков необходимл уменьшить с 10 до 4-5. Далее коэффициент связи между катушками должен быть минимальным, например, если Тесла намотана на трубе 50мм, индуктор должен быть намотан на трубе 70мм-100мм.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
L2 = 70мм
высота намотки получилась 0,4м))
работает только если припаять к лампочке провод, в лампочке виднеется очень маленький разряд и то если только руку поднести!
Переменных резисторов нет, нужно в магазин ехать(((
есть полный набор вывобных резисторов, от 1 Ом до 9,1 МОм!
Что мне сделать? Какой резистор поставить ? сейчас стоит 63КОм!
Число витков L2 сократил до 5-ти, эффект тот же! Напомню что транзистор у меня только один кт827А- рабочий ! в схеме использую один транзистор не более!
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Ставь кнопочку, пусковой резистор - поменьше номиналом. Рабочий - побольше.Customize пишет: Переменных резисторов нет, нужно в магазин ехать(((
есть полный набор вывобных резисторов, от 1 Ом до 9,1 МОм!
Что мне сделать? Какой резистор поставить ? сейчас стоит 63КОм!
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
1. Как получить разряды?Что я делаю не так или не делаю?
з.ы.
Так еще все болтается все на столе)) в общем КЗ произошло и все кт327 ЁК- перегорели! так и не испытал несколько в связке кт327!(((
Буду делать заказ еще в чип и дип! может какие другие КТ помощнее посоветуете?
Еще пжлст скажите каких переменных резисторов набрать? какого номинала?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Заказывай 2SC5200 , они на мегагерцах пашут , что-то около 20 МГц , а еще лучше полевики , если не ошибаюсь , с изолированным затвором K1202 ( современный вариант был 2SK1202 ) , они работают прекрасно с обвязкой как у биполярников , только можно будет в цепь затвора добавить пару диодов для защиты затвора - один диод анодом к затвору , а катодом к плюсу питания , второй диод катодом к затвору , а анодом к минусу питания , можно конечно и стабилитрон вольт на 12 между затвором и минусом питания прицепить - это чисто от непредсказуемых всплесков напряжения в цепи затвора . А сопротивления подбирать придется , лично я использую делитель из двух резисторов , один около 2,7 кОм - это между базой и плюсом или к коллектором транзистора , второй 150 Ом между базой и минусом питания , подстроечник необязателен , просто в этом делителе подбирай тот , что на килоомах и все дела .Customize пишет: В общем методом тыка(резисторами) добился, что энергосберегающая лампа светиться вблизи качера, но разрядов я так и не увидел!(((
1. Как получить разряды?Что я делаю не так или не делаю?
з.ы.
Так еще все болтается все на столе)) в общем КЗ произошло и все кт327 ЁК- перегорели! так и не испытал несколько в связке кт327!(((
Буду делать заказ еще в чип и дип! может какие другие КТ помощнее посоветуете?
Еще пжлст скажите каких переменных резисторов набрать? какого номинала?
Царь Соломон Екклесиаст
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
есть 2SC5200 + 2SA1943 - 15А напр 230В
, есть 2SC5200-O(Q) -17А -250В
а смеха сильно измениться с этим 2SC5200 питание сколько вольт нужно 220В? а схема примерная есть ?
Какие брать и сколько?
K1202 ( современный вариант был 2SK1202 ) в чип и дипе не ищет ((( у него питание 900В? это от 220 питать? а есть вариант без таких высоких напруг!боюсь))!
А диоды какие подойдут, маркировка, даташит?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Поставь 5 -10 кОм.Customize пишет: Диаметр L3 = 50мм
L2 = 70мм
высота намотки получилась 0,4м))
работает только если припаять к лампочке провод, в лампочке виднеется очень маленький разряд и то если только руку поднести!
Переменных резисторов нет, нужно в магазин ехать(((
есть полный набор вывобных резисторов, от 1 Ом до 9,1 МОм!
Что мне сделать? Какой резистор поставить ? сейчас стоит 63КОм!
Число витков L2 сократил до 5-ти, эффект тот же! Напомню что транзистор у меня только один кт827А- рабочий ! в схеме использую один транзистор не более!
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
rk2188 пишет: Да, по поводу кнопки пуск было верно сказано, качер иногда достаточно запустить, а потом он будет работать только с низкоомным резистором 50-200 Ом на база-эмитер. Витков на 50й трубе мне кажется многовато, у меня на 50й трубе нормально работали разные качеры при витках в районе 600-900, но не более. Вот схема с кнопкой, хотя если качер не настроенный может и не запускаься даже так. Но если он еле-еле работает, то это уже хорошо, значит скорее много витков, там походу не 1/4 волны, а 1/2, поэтому с нагрузкой на конце работает. Транзистор естественно лучше кт805. Резистор база-питания хорошо по тестеро подбирать, по потребляемому току, он может быть до запуска 50-500 мА
