Схемы качеров и их исполнение

а у тебя вторичка в лаке?

berserk пишет: а у тебя вторичка в лаке?

С катушки ПМЛ-1 110в (0.2мм). На зуб не пробовал должна быть в лаке.
Сопр 100 Ом
Если не трудно ваши замеры катушек?

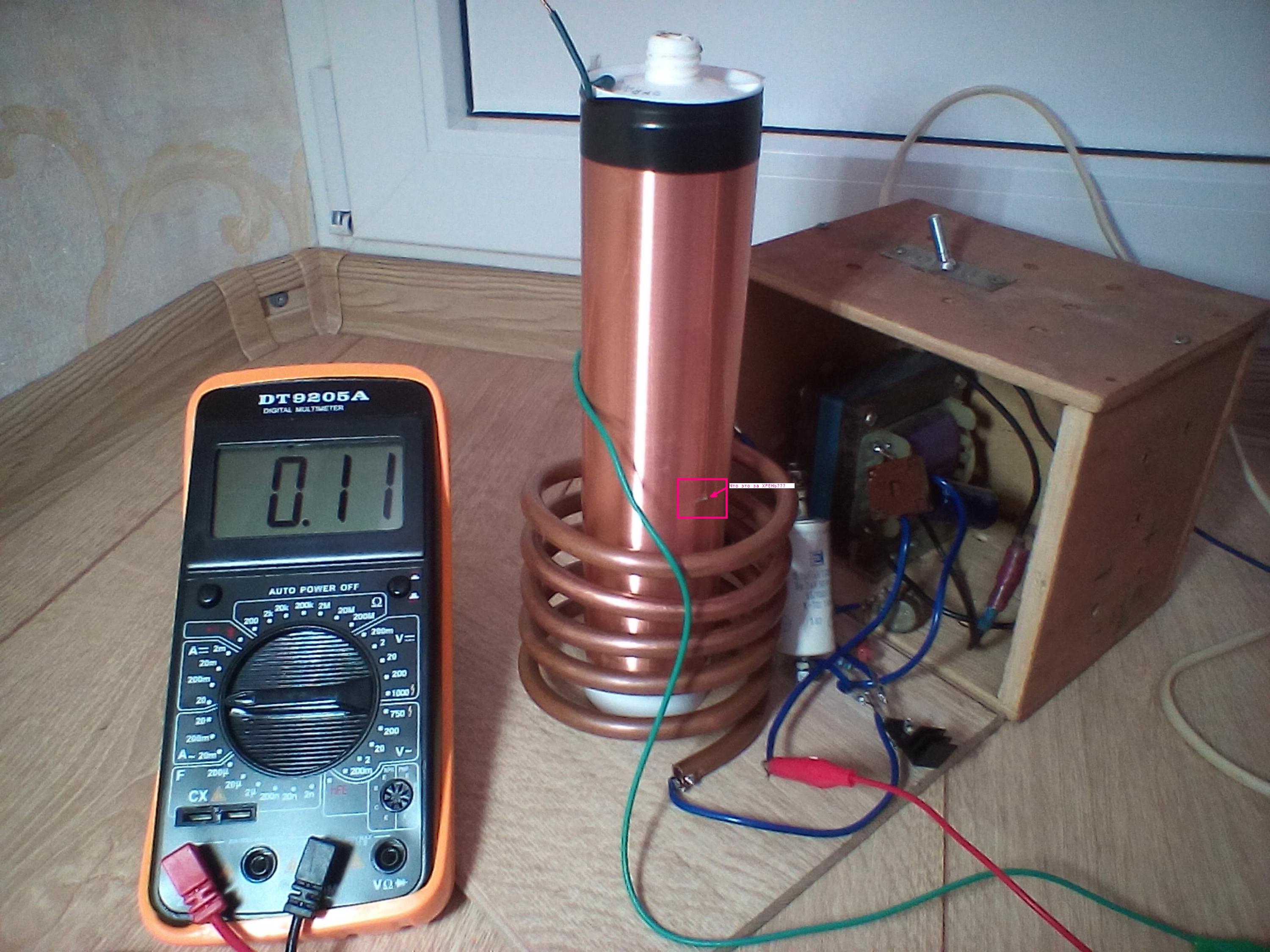

Слишком много витков индуктора 2-3 витка не больше. И ещё с картинки видно что твой индуктор один виток находится ниже начала вторичной катушки. Убавь количество витков индуктора и подними его на подставке чуть выше (на один-два витка вторичной катушки) начала вторичной катушки.

Alec1324 пишет: У меня нервный тик...

Оно и не удивительно. И у меня бы был нервный тик, в такой ситуёвине.
Замерил свою: сопротивление активное - 207 Ом; диаметр провода - 0,2 мм; количество витков - 2563; длина намотки -594 мм. То есть, катушка у тебя - нормальная. Единственное что может быть, в данном случае - межвитковое замыкание вторичной катушки. При межвитковом замыкании, блокинг (КАЧЕР) - не запустится, от слова НИКОГДА. Ищи "косяк". Попробуй другую катушку. Намотай например тем же проводом на диаметре 20 мм, витков 300. Индуктор 2-3 витка, с КТ940А должен нормально запуститься, частота генерации будет в р-не 5 МГц. Так, для эксов. Транзистор - НОРМАЛЬНЫЙ.

Alec1324 пишет: У меня нервный тик...

А ну ка погодь, погодь. Ты говоришь, что индуктор подключал по разному? А как ты это делал? Случаем не просто, переворачивал катушку?, не меняя подключения???

Виталий пишет:

Alec1324 пишет: У меня нервный тик...

А ну ка погодь, погодь. Ты говоришь, что индуктор подключал по разному? А как ты это делал? Случаем не просто, переворачивал катушку?, не меняя подключения???

С этого места подробнее...
Я понимаю так:
В стандарте низ индуктора к коллектору, верх + питания.
Я запутался т.к я меняя верх индуктора кидал на коллектор, а низ на +, да если перевернуть одно и тоже.
Я уже всем надоел, спасибо за ответы.
Да уже намотал новую конструкцию (мини - 20мм витков 300) но и эта не работает.

Alec1324 пишет: С этого места подробнее...
Я понимаю так:
В стандарте низ индуктора к коллектору, верх + питания.
Я запутался т.к я меняя верх индуктора кидал на коллектор, а низ на +, да если перевернуть одно и тоже.
Я уже всем надоел, спасибо за ответы.
Да уже намотал новую конструкцию (мини - 20мм витков 300) но и эта не работает.

Жесть. Как? Почему?
Так. Ладно. Давай сначала. Ты подключаешь НИЖНИЙ вывод многовитковой катушки к БАЗЕ транзистора. Правильно?
Допустим, у тебя эта многовитковая катушка имеет ПРАВУЮ намотку. Правильно намотанный индуктор, для этой катушки, должен иметь ЛЕВУЮ намотку. Тогда: нижний вывод индуктора, подключается к КОЛЛЕКТОРУ, а верхний к "+" ИП. Если индуктор намотан так же как и вторичка, ПРАВОЙ намоткой, то теперь наёборот: ВЕРХ индуктора на КОЛЛЕКТОР, а НИЗ индуктора на "+" ИП. У тебя так?
Следующее, в качерах, хорошо зарекомендовали себя транзисторы с высоким коэффициентом усиления (они "стартуют" даже при незначительных напряжениях ИП, ДУБОВЫМ транзисторам (с низким К ус. ), нужно ПОВЫШЕННОЕ напряжение ИП.
Ещё, попробуй "выбросить" "нижний" по схеме резистор. Он не является НЕОБХОДИМЫМ элементом схемы (служит только для термостабилизации работы транзистора). Биполярники, открываются током базы. Допустим ток базы твоего транзистора (максимально допустимый) = 100 мА, напряжение ИП = 10 В Значит минимальное значение номинала базового резистора должно быть 10 В / 0,1 А = 100 Ом При 20 В ИП, это уже 200 Ом. Но такой ток не является НЕОБХОДИМОСТЬЮ. По этому: ставишь последовательно 100 Ом (для защиты) и 5-10 кОм (переменник) - для установления РАБОЧЕЙ ТОЧКИ транзистора.
Да, и ещё. Ты меня просто "зацепил за живое" , своим не запускающимся качером. Можем попробовать произвести "пуск в прямом эфире" . Мой "скальп" - Pozinich-Vit "Заходи, если что".
Вот, на этом видео, в начале. Можешь посмотреть, там и схема с номиналами, правда я делал на 30 В. По этому, при меньшем напряжении ИП, "верхний" резистор нужно уменьшить. Он, до сих пор фунциклирует.

Поставил новый Bux48a
Что с маленьким индуктором+300вит, что с медной трубой+1000вит, ток в цепи 0.5А - стримеров нет. Напряжение источника холостое 18в, при вкл контуре 16в.
Большего напряжение пока нет. Думаю что не хватает ему, или мне нужен ускоритель...
Пока опыты приостанавлю.Всем спасибо.

....белая - базовая, разомкнутая посередине. зеленая - колекторная

а провода все многожильные или с кабеля витой пары и фериты плотно прижаты без зазора и обмотки намотаны отдельно друг от друга а ещё какие кандёры
