Давно не заходил сюда потому как находился в командировке сейчас заниматься пайкой нет времени немного отдохну и обратно на месяц исчезну. Да вот ище непруха посылка с Алиэкса пропала с 10-ком микросхем UCC37322P а без них нечего интересного.
Ну ладно теперь по теме выложу немного своих старых опытов с которых я начинал изучение этого ИМПУЛЬСА. Этот опыт уже выкладывал в какой то теме не помню продублирую.

Все началось с вот этого

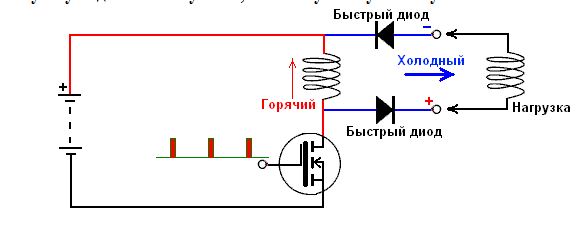

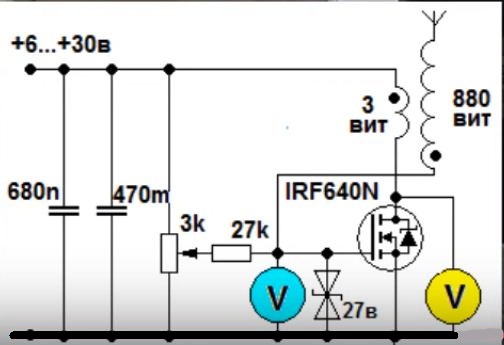

И так моя схема опыта простая но эффективна для начинаний

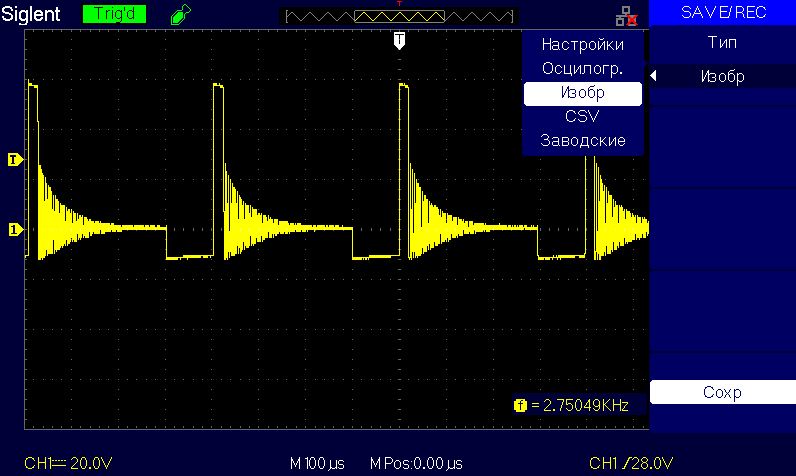

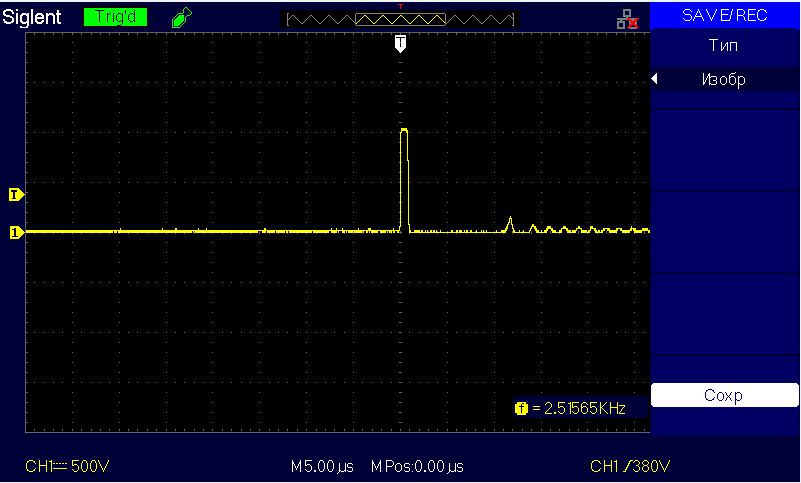

Вот осцилограма с диодов при куевом поливике

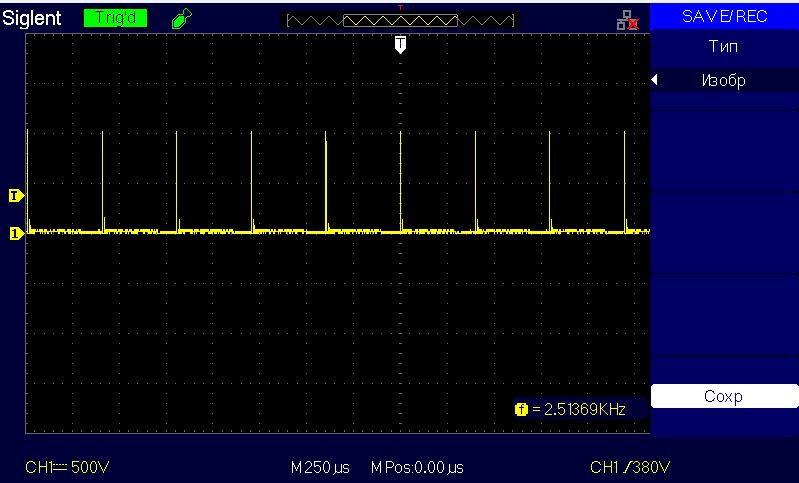

Вот осцилок при отличном быстром полевике схема и напруга не менялись менялся только полевик так что от ключа очень многое зависит!

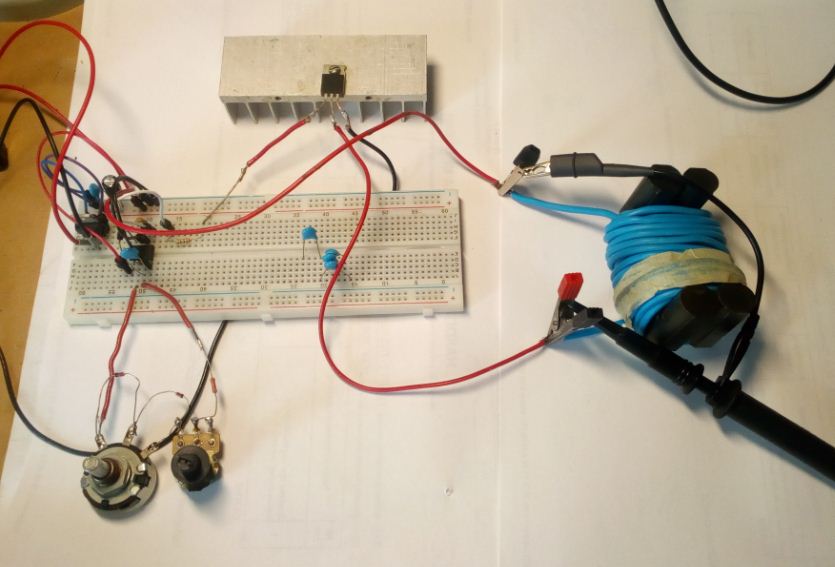

Общий вид опыта



Источник питания 12в импуль как видите 1000в

На этом принципе работает и качер если хватит духу не побоятся спалить на-хрен осцылок за 500баков то вы увидете

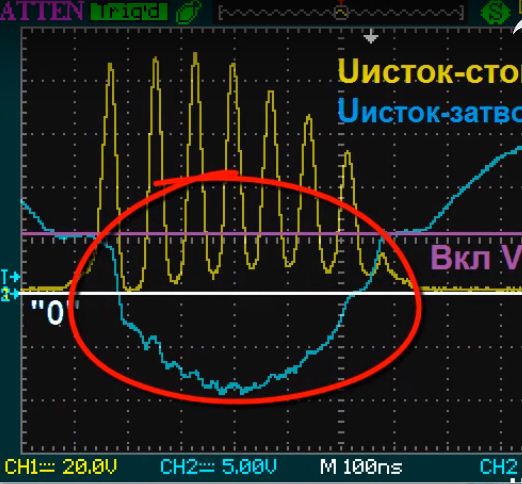

Осцилки свои не нашел поэтому позпимствовал с ролика коротко о сложном вроде но я естествено смотрел и на своем осле.

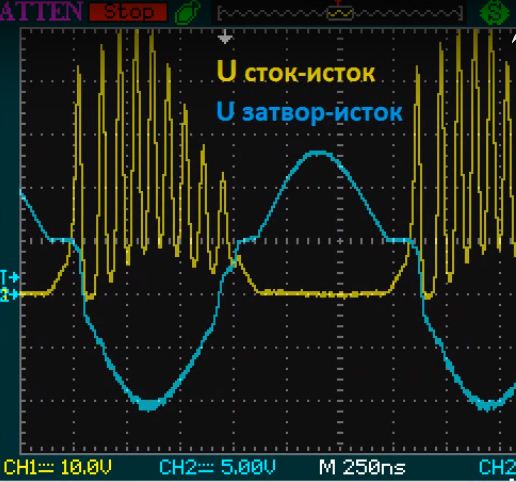

После закрытия транзистора возникает серия этих импульсов так сказать в противофазе. Вот у Бедини на механике и у Чипа оно.

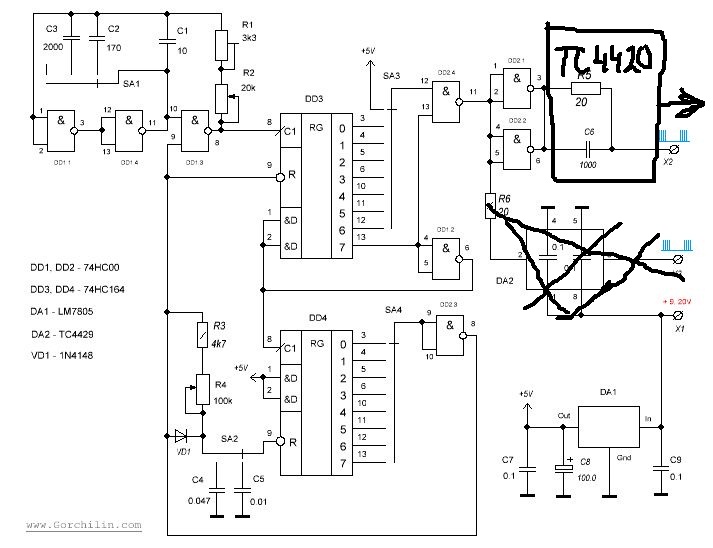

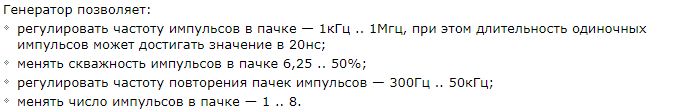

Для тех кого это заинтересовало посоветую схему генератора Горчилина вот ссылка НА ЭТУ СХЕМУ его сайт

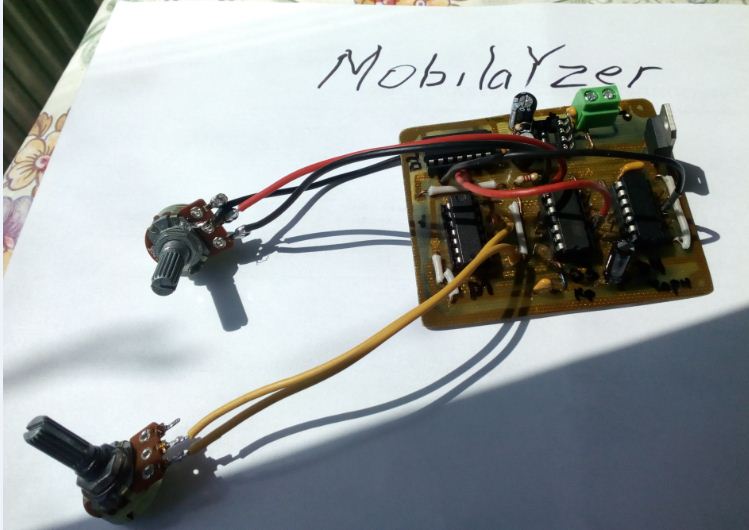

Ну и мой вариант который мне когдато очень помог в иследовании этого импульса.

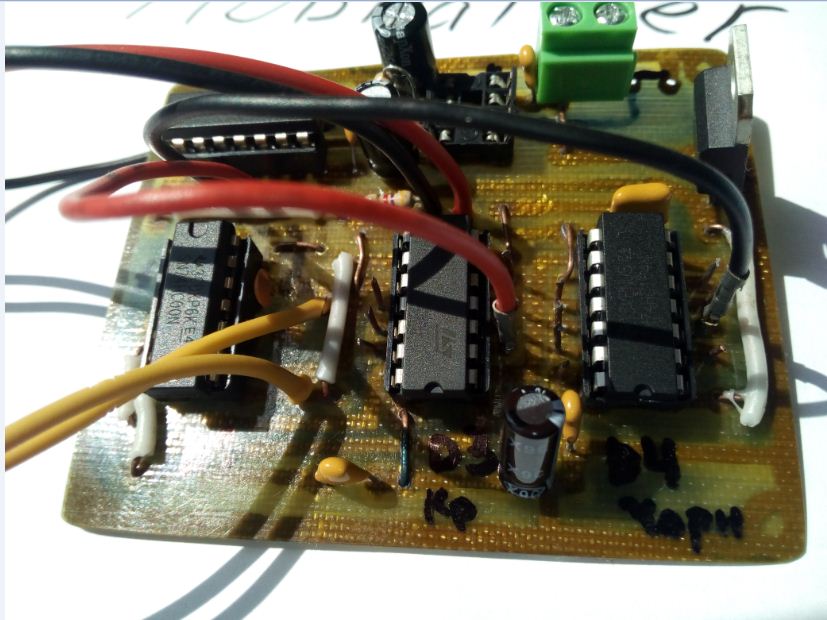

Это вид моего собранного устройства

Для скалярного вроде как отдельная ветка была не засирайте ОЭДС плиз!
Кто нибудь может что то конкретное выложить по данной теме?

mobilayzer пишет: Для скалярного вроде как отдельная ветка была не засирайте ОЭДС плиз!
Кто нибудь может что то конкретное выложить по данной теме?

///

Давно я из всего этого сделал вывод что сопротивление перехода надо уменьшать паралельным включением полевиков как по класике паралельное включение резисторов.

Длительность импульса минимальна для минимума потребления от АКБ и максимальная скорость закрытия для максимум выхлопа.

Вот допустим Бедини в своей установке ясно сказал что нам нах... не нужен ни миандр ни синус нам нужен импульс! Это то что обсуждает данная ветка.

Одно важное отличие,тока в моих импульсах На Выходе Нет!!!
Постараюсь снять видос про заряд батарейки,буквально за пол минуты!!! Севшая батарейка набирает вольтаж,ещё вчера хотел скинуть фотки до и после,но вы бы сказали ,что это фэйк....

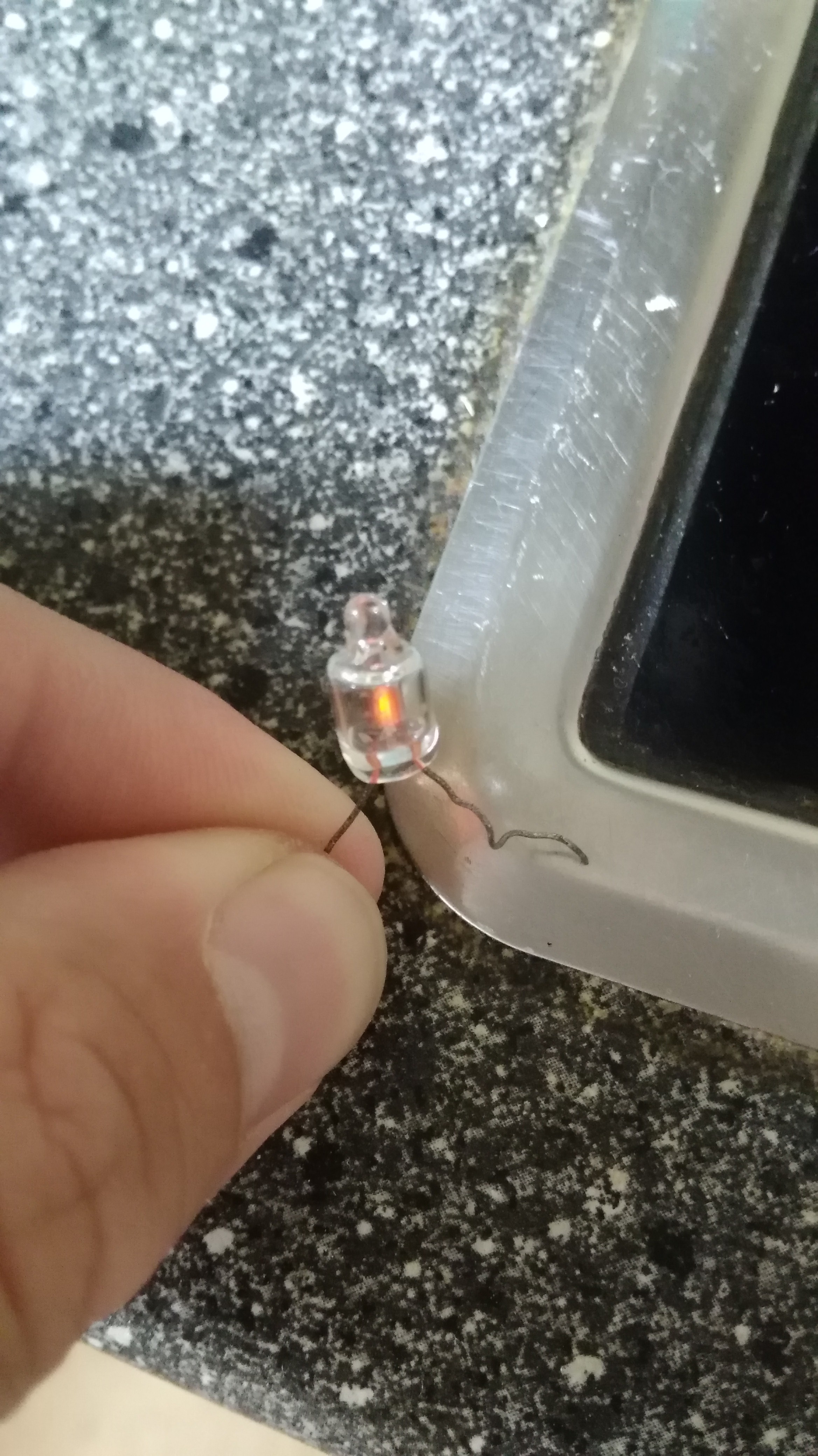

Не соглашусь с Бедини про неонку...

Так естественно что импульс безтоковый некоторые называют его нулевой волной. АКБ заряжает быстро рекомендуемая частота 3.6Кгц.
29jay можешь хоть схемку набросать или хоть на каких деталях описать какая катуха а то скукота.

mobilayzer пишет: Так естественно что импульс безтоковый некоторые называют его нулевой волной. АКБ заряжает быстро рекомендуемая частота 3.6Кгц.
29jay можешь хоть схемку набросать или хоть на каких деталях описать какая катуха а то скукота.

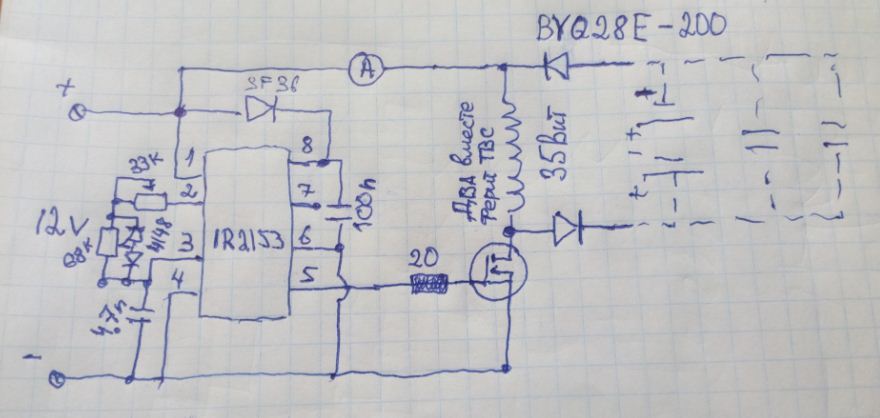

Вся схема!)))
realstrannik.com/forum/attachment/22098

Пробовал на двух ключах с обоих сторон катушки - 100 ом сопротивление . Заряжает 100 мкф кандер до 220 в . Но долго . Потребление 5 ма - напряжение 200 в . Разрядка кандера на лампу 25 ват . Ключевое слово - Долго - порядка 8 секунд.
