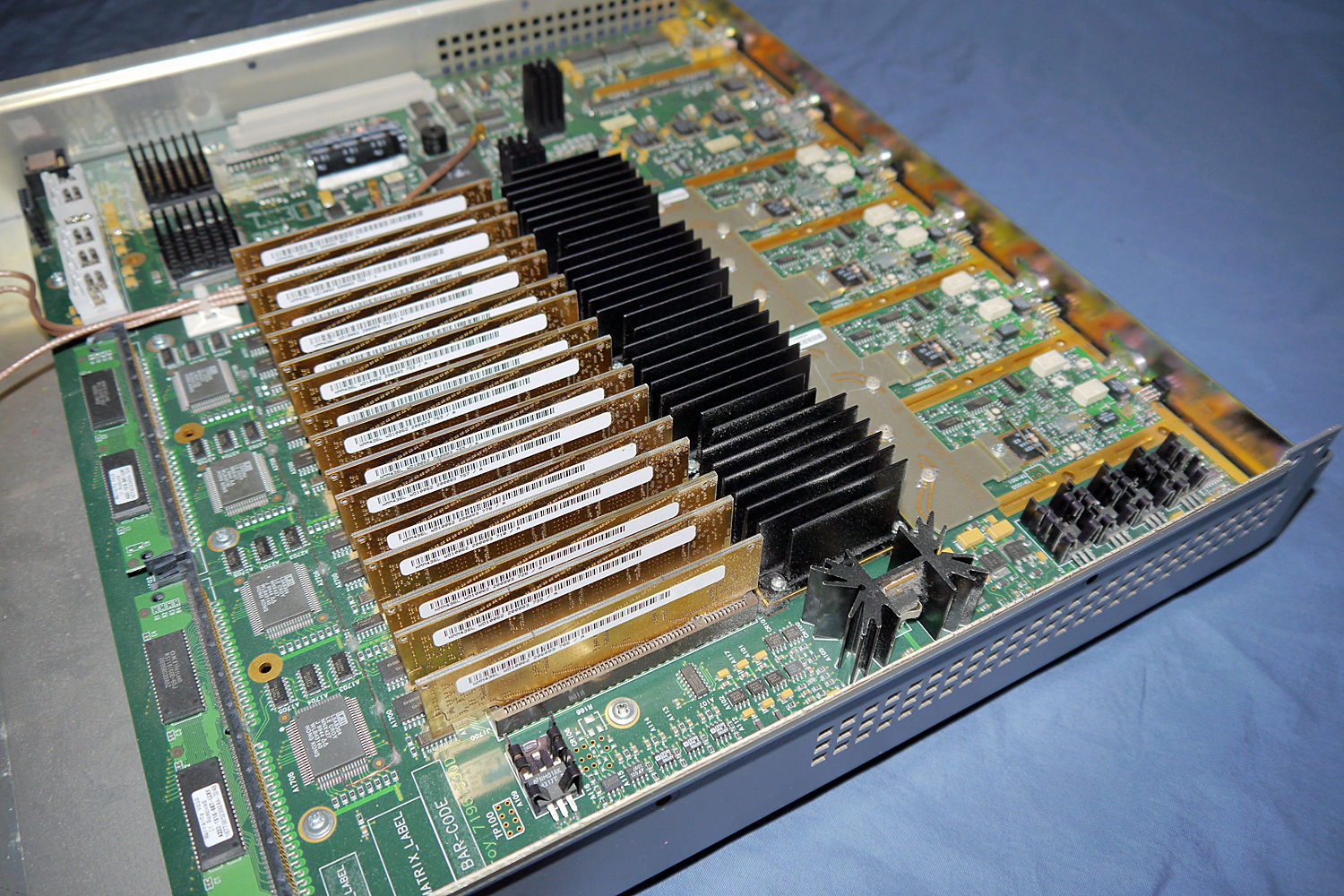

Вот фото платы АЦП от DDA-125
Память похожая на SIMM в нижнем левом углу - это для чего память ?
И еще .. платки вертикального расположения коричневого цвета - это я так понимаю тоже память - именно буфферная для АЦП ?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
with пишет: Converter
Вот фото платы АЦП от DDA-125
Память похожая на SIMM в нижнем левом углу - это для чего память ?
И еще .. платки вертикального расположения коричневого цвета - это я так понимаю тоже память - именно буфферная для АЦП ?

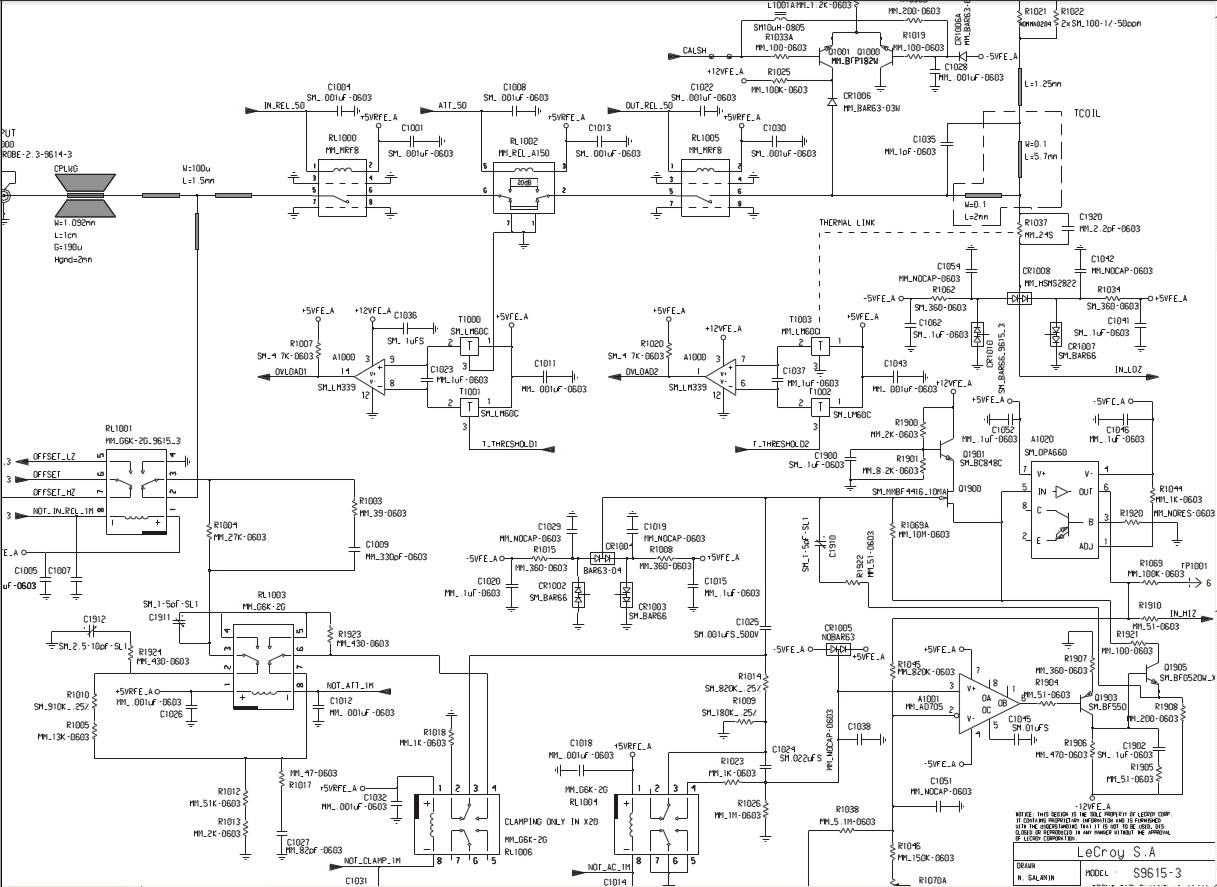

Думаю, что так. К счастью, схемы на сегодняшний день рассекречены. Загрузил на обменник схемы LeCroy LC664-LC684: cloud.mail.ru/public/Bt1u/aCHC979Cp .
Вы можете там найти интересующие элементы.

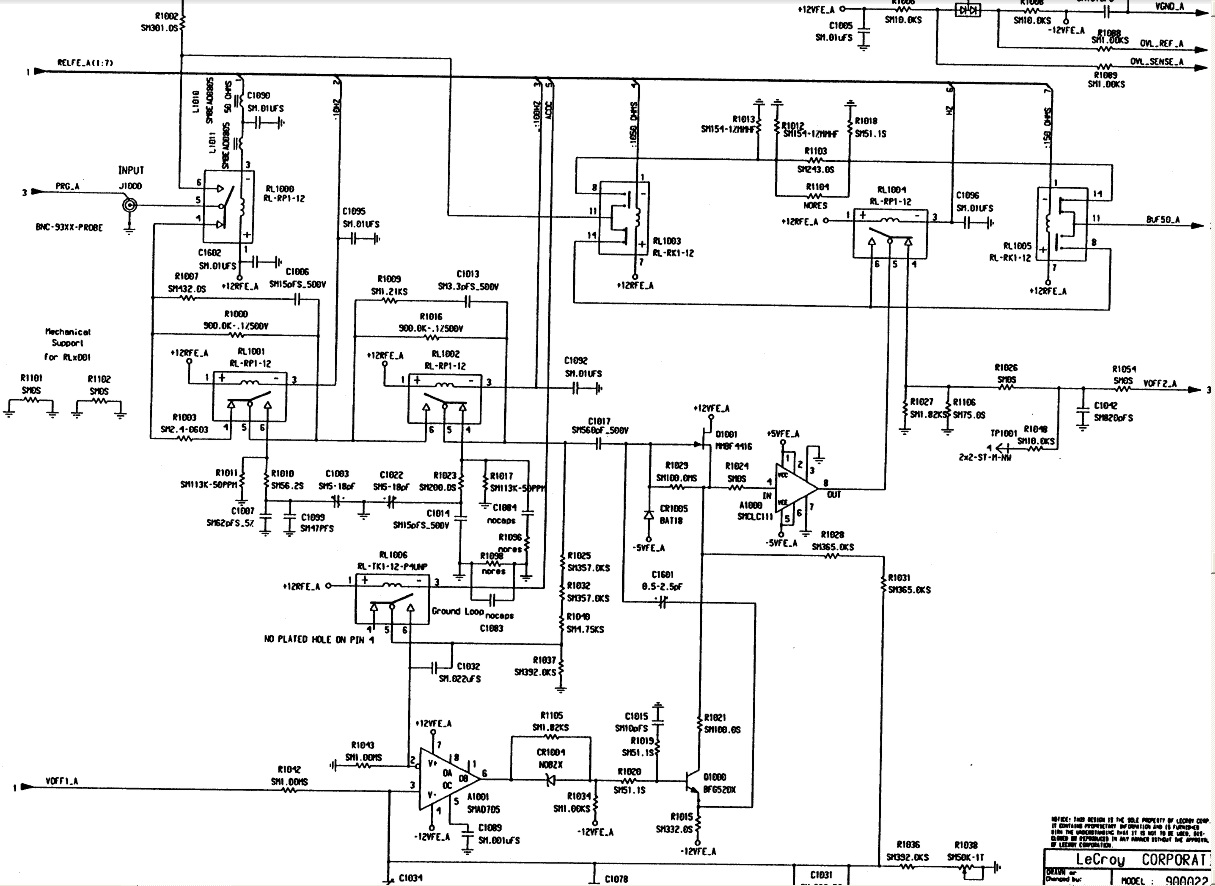

А здесь схемы LeCroy LC574:
cloud.mail.ru/public/FBiJ/iyqTGCwK2
Из этого видно, что в последнем используется абсолютно другая память и намного проще схема входных усилителей.
В LC584 (DDA-120) память Max record length: 16 M, 8 GS/s, аналогична LC684 (DDA-125), а вот усилители (1 ГГц, против 1.5 ГГц у LC684), подозреваю, что соответствуют схеме LC574.
Цена усовершенствования: в LC584 и в LC574 максимальное входное напряжение (1 МОм-mode) - 400 В, а в LC684 - 100 В.
Ах, да: еще LC684 лишился встроенного мультиплексора, который позволял LC584 делать из всех каналов 8 GS/s. Без внешнего адаптера PP096, LC684 способен только на 4 GS/s. Я не думаю, что расширение полосы пропускания на 50% оправдывают эти утраты. Так что по моему мнению, все же, оптимальным является DDA-120 с "мордой" от DDA-125 .
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Надеюсь в скором времени мне тоже понадобится морда от DDA-125
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Но с SDA не все так радужно. Должна быть сильная мотивация, чтобы запускать это чудище. В нем работают 130мм 1.3А вентиляторы GL12B3 , которые создают шум, сравнимый с машинным залом вычислительного центра времен расцвета СССР . Кушает это чудо отопительной техники много больше пол киловатт и весит около 25 кг.

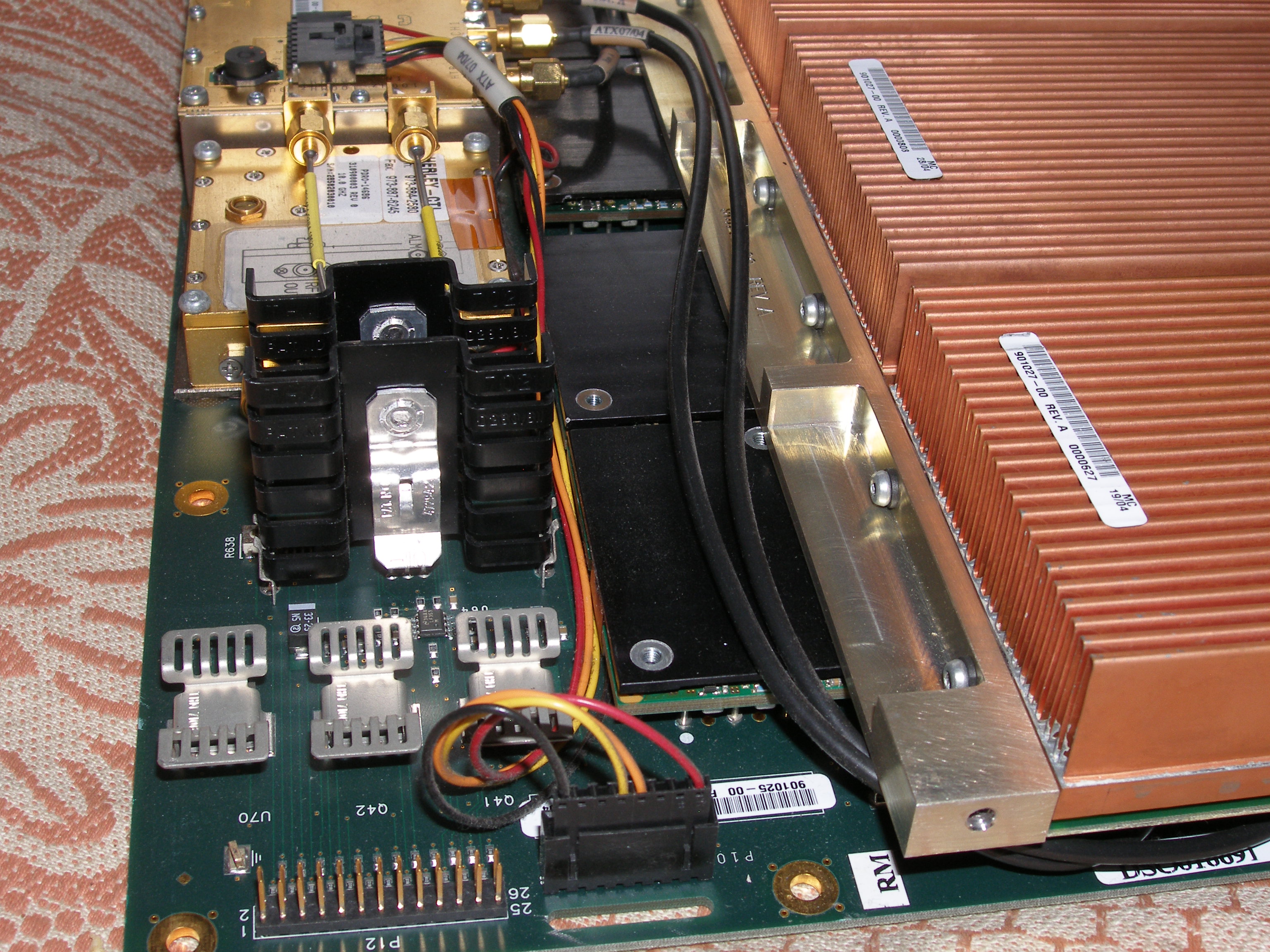

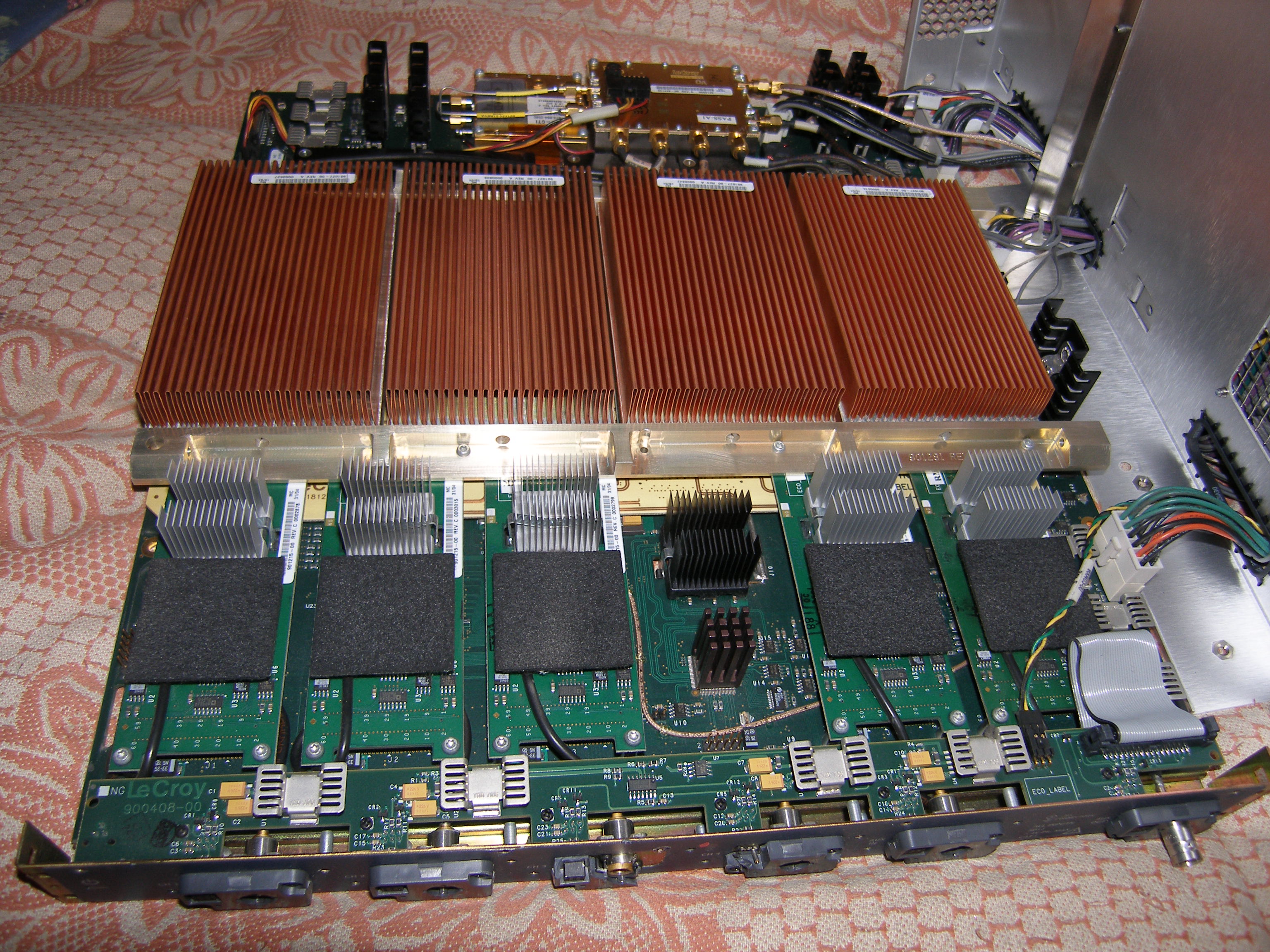

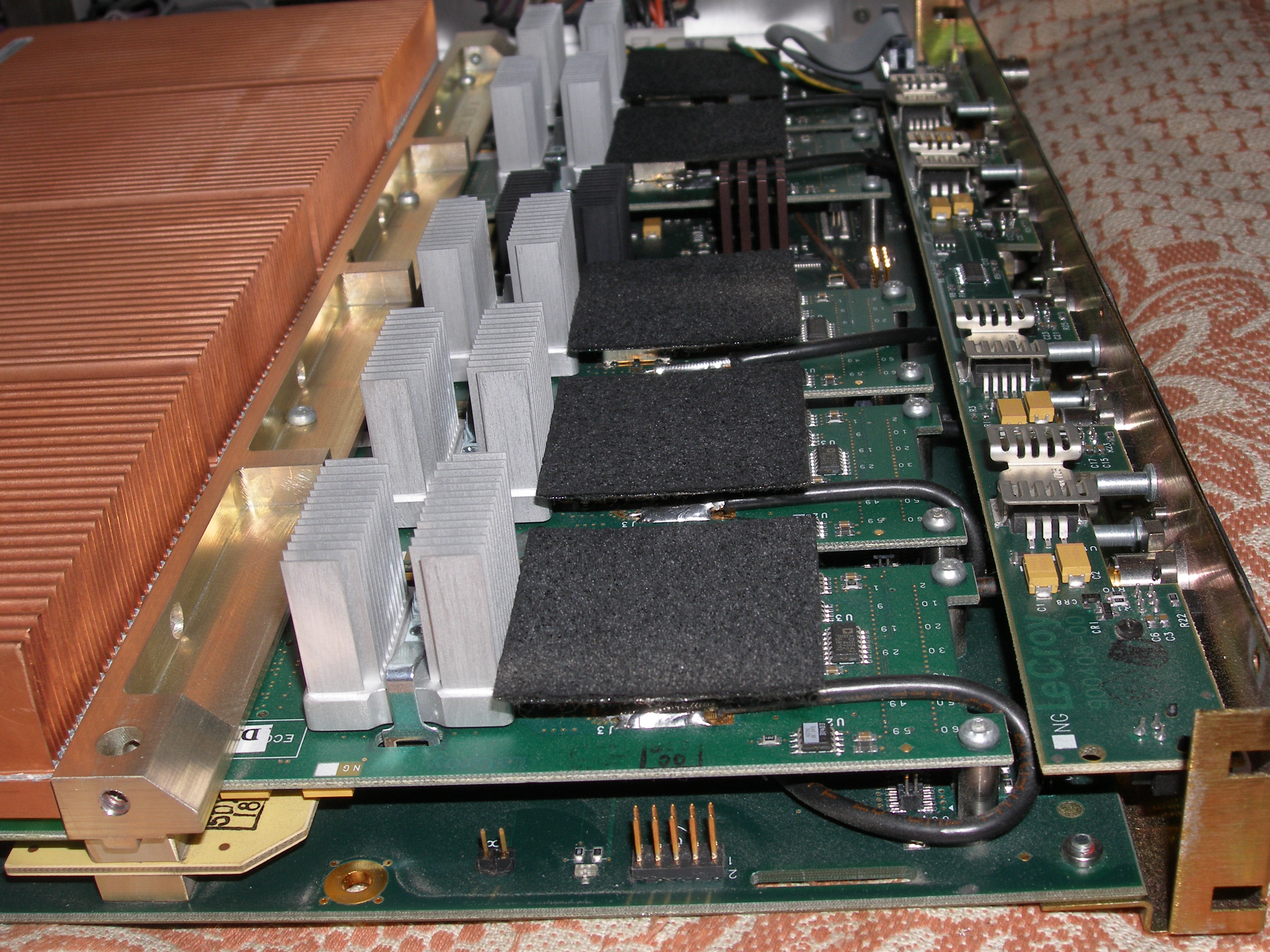

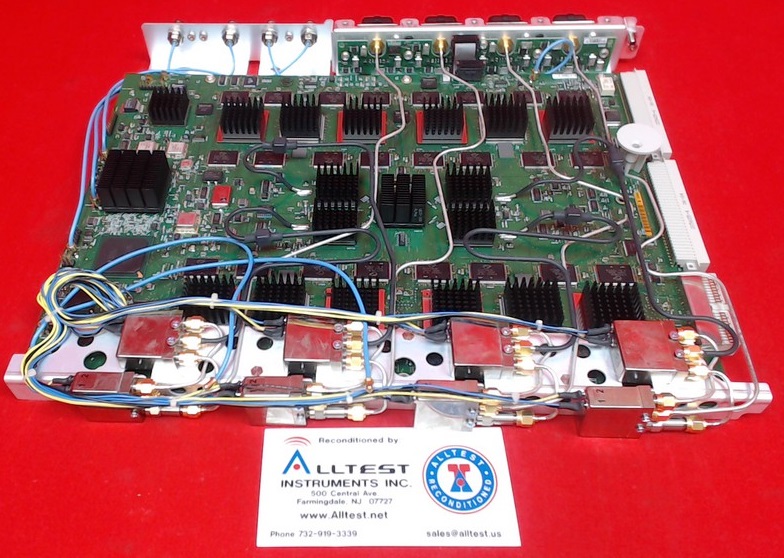

Вот фото его Acquisition Board. Для представления масштабов напомню: размеры сей платки 380х430мм.

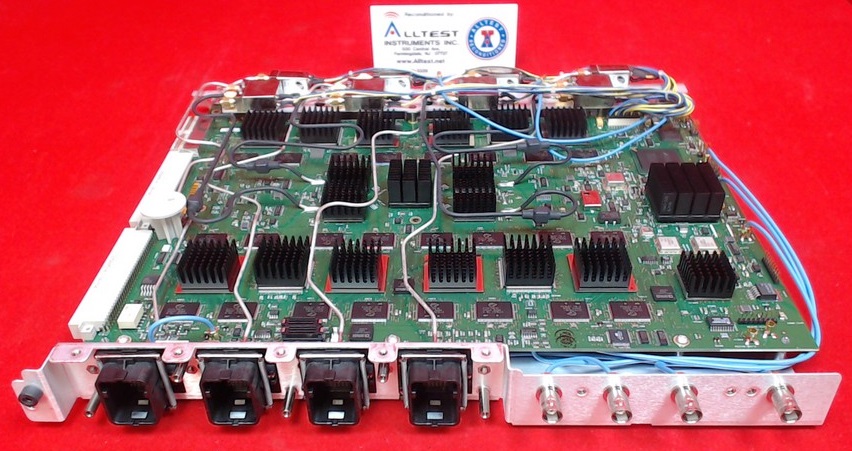

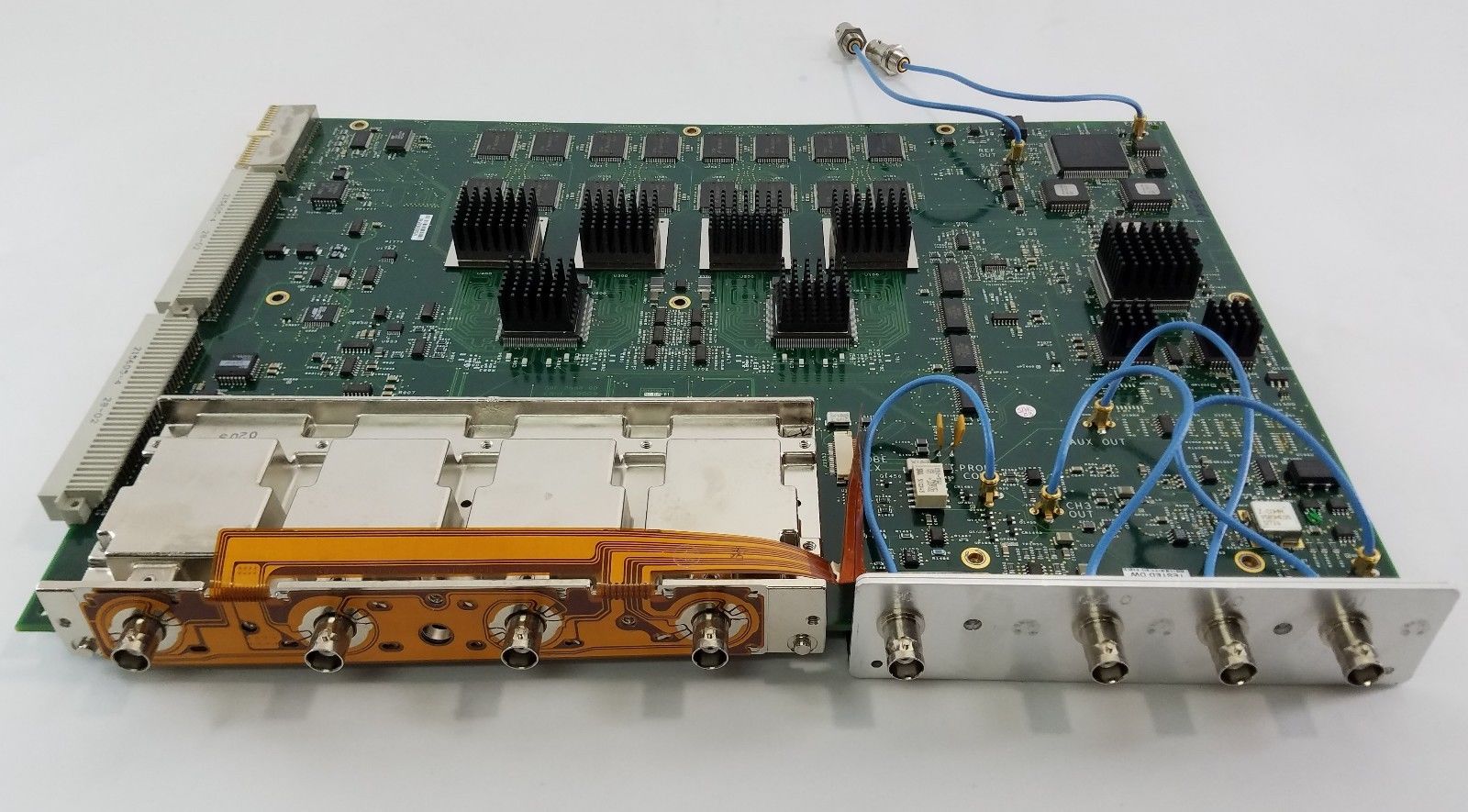

Для сравнения, Tektronix TDS7404B:

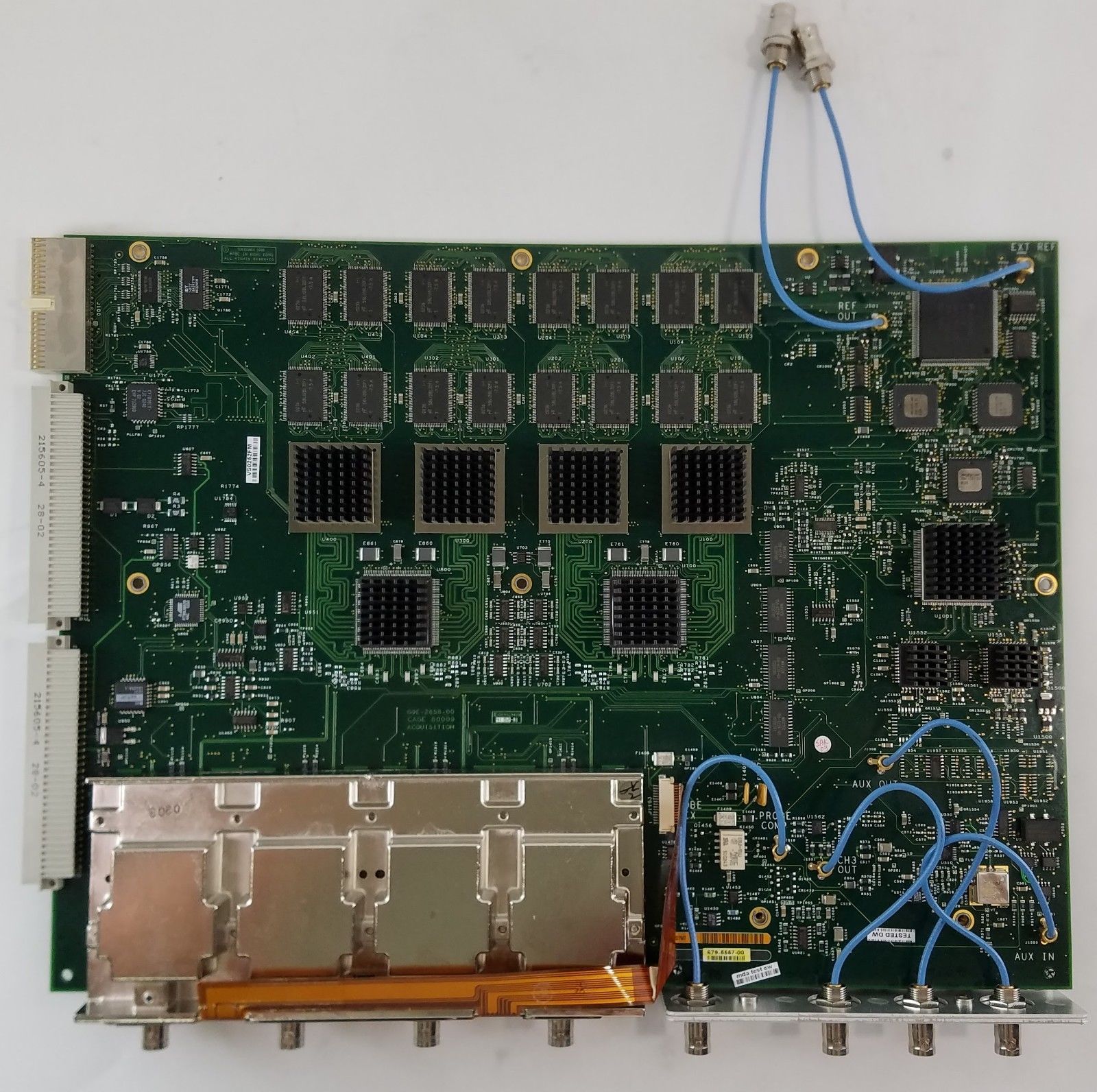

Tektronix TDS7054:

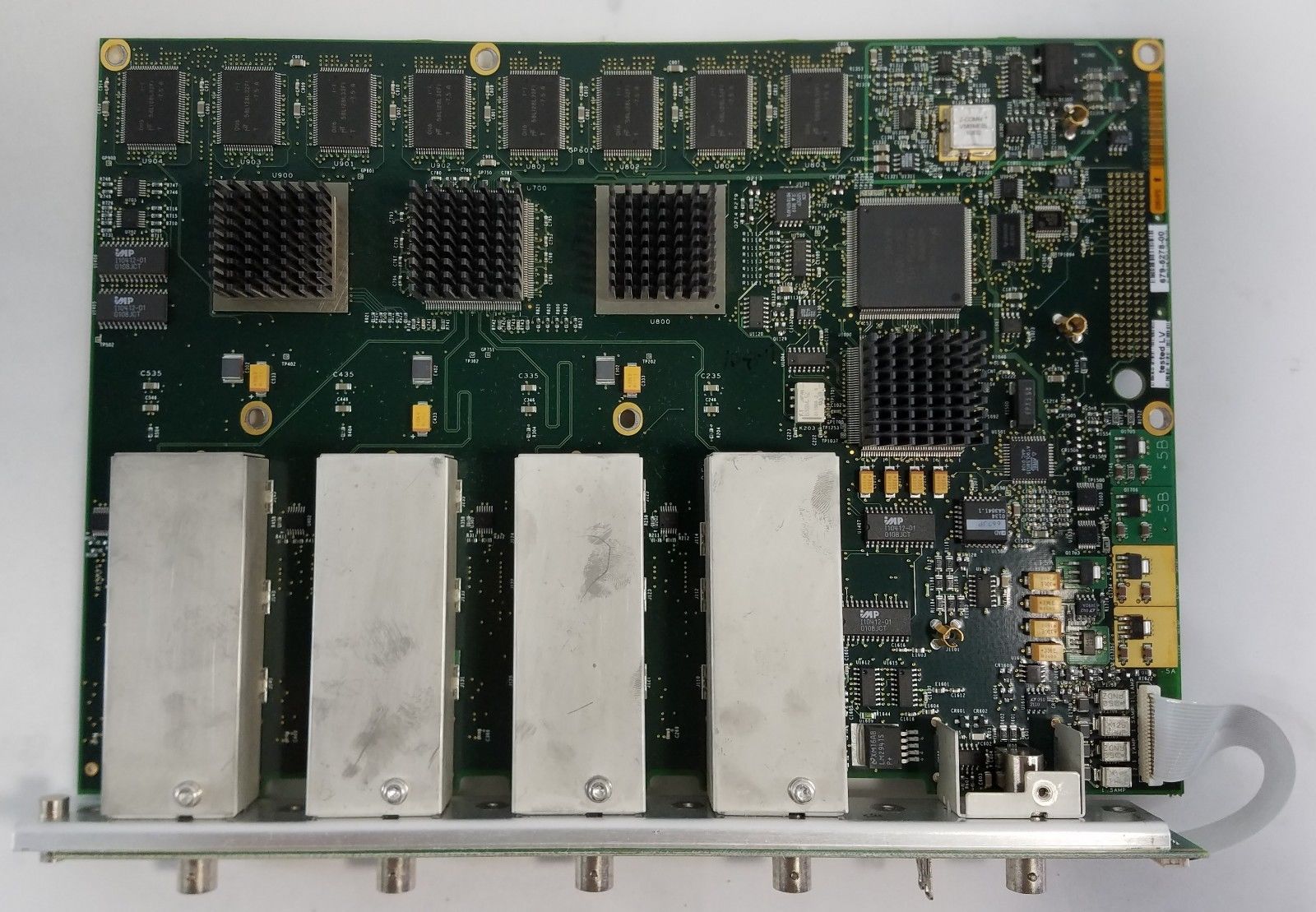

Tektronix TDS5054:
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Converter пишет: Просто, когда есть в распоряжении 3ГГц LeCroy WP7300A и SDA6020 - 6ГГц, по 20 Гс/с в каждом канале, то 1 или 1.5 ГГц в "LC" не кажется принципиальным.
Но с SDA не все так радужно. Должна быть сильная мотивация, чтобы запускать это чудище. В нем работают 130мм 1.3А вентиляторы GL12B3 , которые создают шум, сравнимый с машинным залом вычислительного центра времен расцвета СССР . Кушает это чудо отопительной техники много больше пол киловатт и весит около 25 кг.
Вот фото его Acquisition Board. Для представления масштабов напомню: размеры сей платки 380х430мм.
Вы батенька гурман!
Я с трудом вытянул DDA-120 . .и то его еще поднять нужно .. надеюсь ничего страшнее бп или блока розжига CRT не будет
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Каждый с ума сходит, как умеетwith пишет: Вы батенька гурман!
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Вот прям ну очень хочется получить работу по удаленке.
Ведь исходя из вашей инфы. . плата процов в DDA120 - 260 одинаковая .. следовательно должна быть какая то совместимость по опциям между ними ..
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
В общем эти модули я видел только в WavePro 9xx и WaveRunner - младшая его версия (так же, как "LT" является младшей версией "LC"). И в мануалах LC я ничего не нашел об использовании LAN-модуля.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

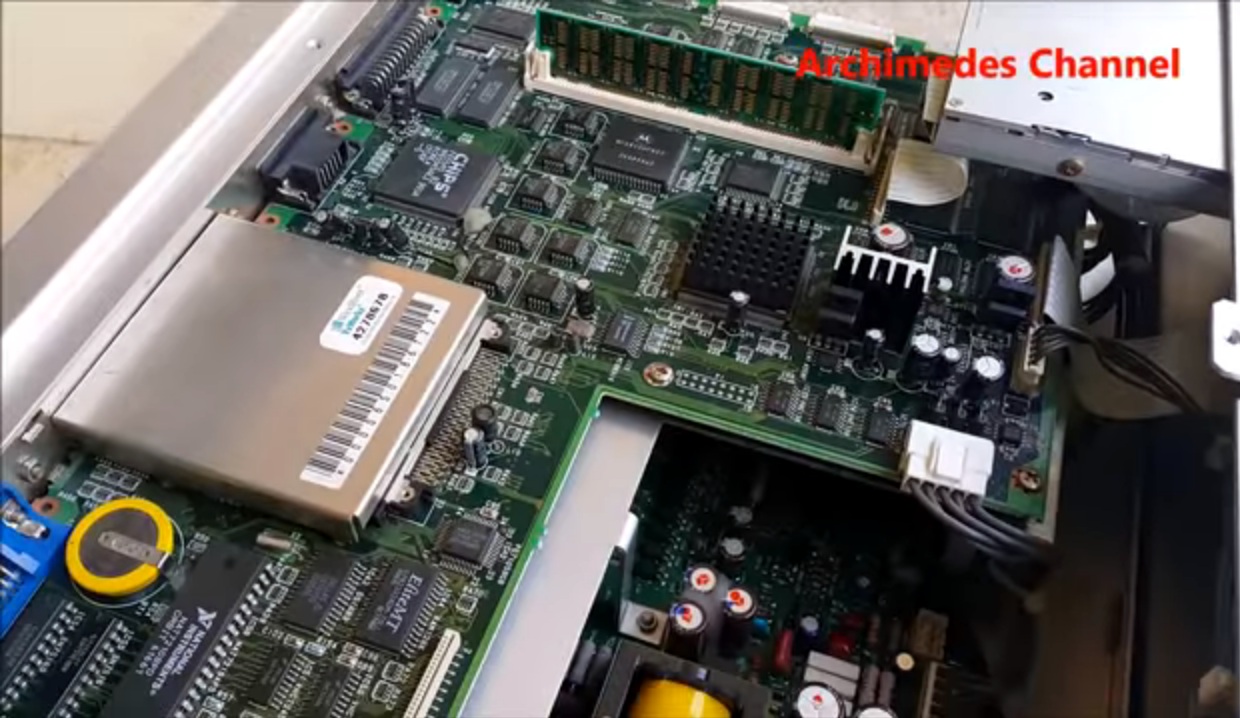

Был бы признателен за фото внутренностей DDA-260, в частности платы процаConverter пишет: Принципиально она не изменилась, кроме изменения дизайна платы и расположения в корпусе, в связи с окончательным отказом от ЭЛТ. Но вот биос они могли расширить и добавить поддержку нового модуля LAN.
В общем эти модули я видел только в WavePro 9xx и WaveRunner - младшая его версия (так же, как "LT" является младшей версией "LC"). И в мануалах LC я ничего не нашел об использовании LAN-модуля.
