оборудование для мастерской

ua4yhz
Поздравляю с приобретением !
Сколько стоит этот весомый аргумент в любом прецизионном споре ??

ZendX

Если не секрет, сколько по деньгам вам обойдется TDS520 ?
Я бы не советовал спешить в этом вопросе.
Осциллограф непременно хороший, однако для довольно узкоспециализированных задач. Для повседневной 8-часовой работы в каких-то простых задачах он плохо подходит. Во первых он довольно тормозный - быстро шарится по менюшке и одновременно смотреть 2 - 3 канала не получится. Далее - в этих, старых, моделях ( эта и соседние ) отсутствует полноценный "зум". Зум присутствует но он сильно "упрощен" и запускается через одно место, то и есть не получится на ходу остановить картинку и тут же её растянуть в зад-перед. Лично для меня это довольно критично из за специфики работы. Так же не получится такого сделать в ждущем триггере.
Память довольно маленькая, а при её расширении опционально - осел тупеет по экспоненте, так что тут каждый сэмпл критичен.
Нет возможности на ходу сохранить скрин на флэшку .. далее изучать\использовать в работе ( для меня это тоже довольно критично ).
Потребляет в среднем 200Вт, иногда 300. Родной вентилятор довольно шумный .. ну и еще всякие каки по настройке.
Осел такого типа хорош в паре с маленьким и дешевым китайцем, когда китаец выступает в роли основной лошадки, которую можно включить утром .. и забыть, а тяжелый ТЕК включается в крайних условиях на непродолжительное время, для выявления того - с чем не справится китаец.
Если в общем и в двух словах - желаемый вами ТЕК подходит для исследований, но не для контроля ( когда надо тыкнуться и посмотреть есть ли сигнал аль нет)
С точки зрения практичности, такой осел уступает любой китайской дешевке.
В общем советую хорошо подумать

Сейчас списываюсь и торгуюсь, пока цена чуть менее сорока тысяч, но он в России! И это очень важно для меня в данный момент, иначе в отпуск без осцила останусь. А так машина на реальных 500 метров не помешает.
Как раз у меня в дальних планах взять Ригол на 200мгц, придется наверно с Алиэкспресс заказывать, тут канторы на него нормально накручивают.

with - а ваша Галя балувана
Вам стоило с HP 54111 попробовать поработать
Там никакого зума вообще нет, как и интерполирования (интерполяция - это для слабаков )
Мое видео:

И тем не менее, это - легендарная вещь.

Думаю вам будет интересно ознакомиться:

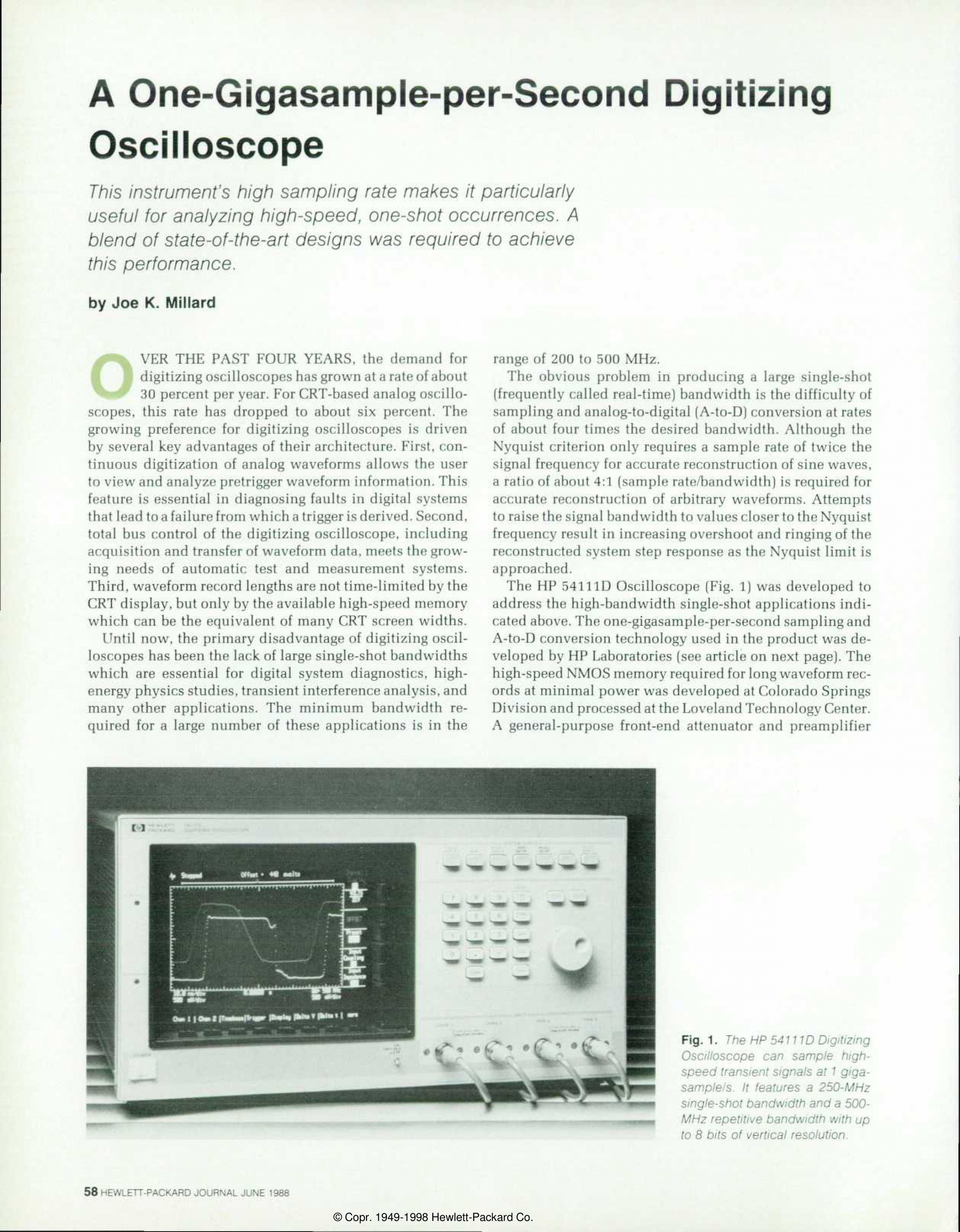

HEWLETT-PACKARD JOURNAL

А еще у меня есть практика "взаимодействия" с С9-16
Это - вообще жесть, не для слабонервных:

Converter пишет:

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

with - а ваша Галя балувана
Вам стоило с HP 54111 попробовать поработать
Там никакого зума вообще нет, как и интерполирования (интерполяция - это для слабаков )
Мое видео:

И тем не менее, это - легендарная вещь.

Думаю вам будет интересно ознакомиться:

HEWLETT-PACKARD JOURNAL

А еще у меня есть практика "взаимодействия" с С9-16
Это - вообще жесть, не для слабонервных:

Да, к хорошему быстро привыкаешь ..
а вообще свой путь в осциллографию я начинал с ОМЛ-2 и тот был не мой ..
А первый Мой осциллограф, который я получил в результате обмена на плату видеозахвата - С1-70 ( гроб на тележке )



П.с. Всегда хотел увидеть С9 в работе

ua4yhz пишет:

with пишет: ua4yhz
Поздравляю с приобретением !
Сколько стоит этот весомый аргумент в любом прецизионном споре ??

www.avito.ru/sankt-peterburg/oborudovani...niya_novyy_668770720
В субботу поеду на почту забирать.

Я так понимаю. . у этого продавца не один прибор в наличии ?
Вообще я планировал самостоятельно собрать термостатированный ИОН на базе LTZ1000 ...
но при указанной цене - уже можно и подумать

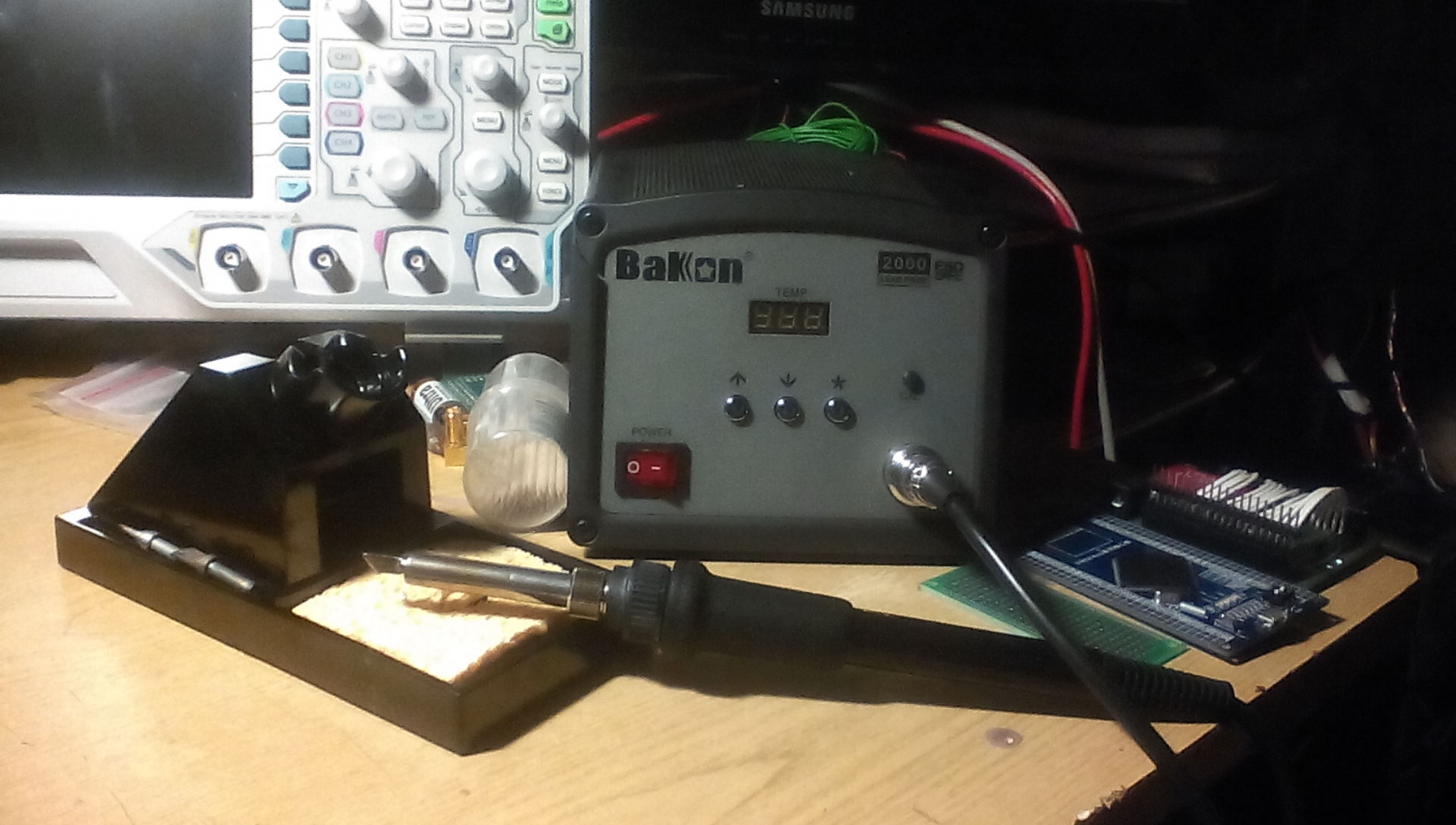

Пришла на днях паяльная станция, индукционная (Bakon 2000)



Правда наша доблестная почта так везла .. что довезла с перебитой лицевой кромкой ......
Но станцией доволен, по качеству работы не уступает станциям Quick 203 ... , правда в моей модели отсутствует спящий режим ...
сам паяльник довольно качественный, в наборе 10 жал ( говняненькие ) , хорошо на работе применяем такие же только quick - они взаимозаменяемые.
Внутренности собранны не плохо, мозги на проце Atmega8.
В общем рекомендую

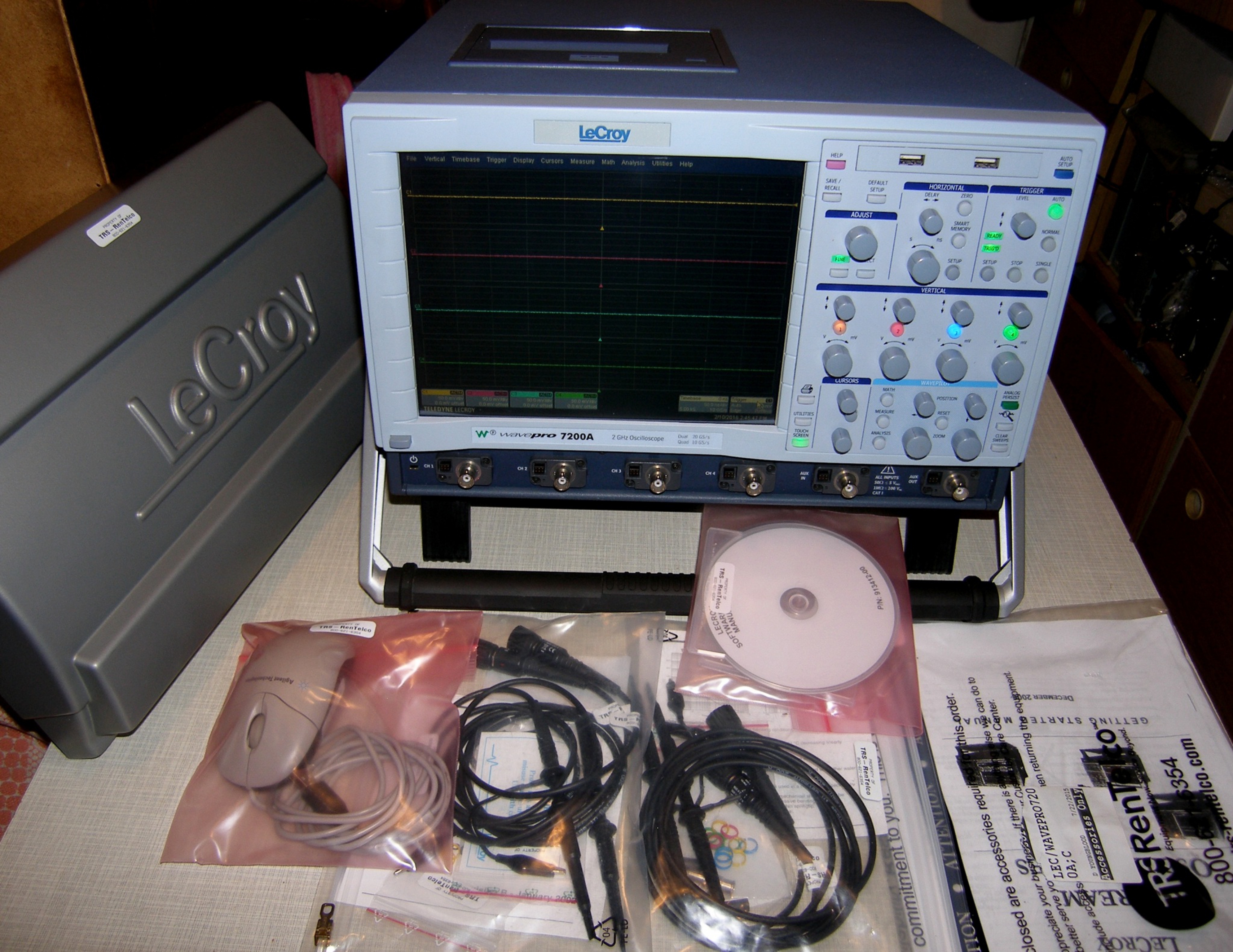

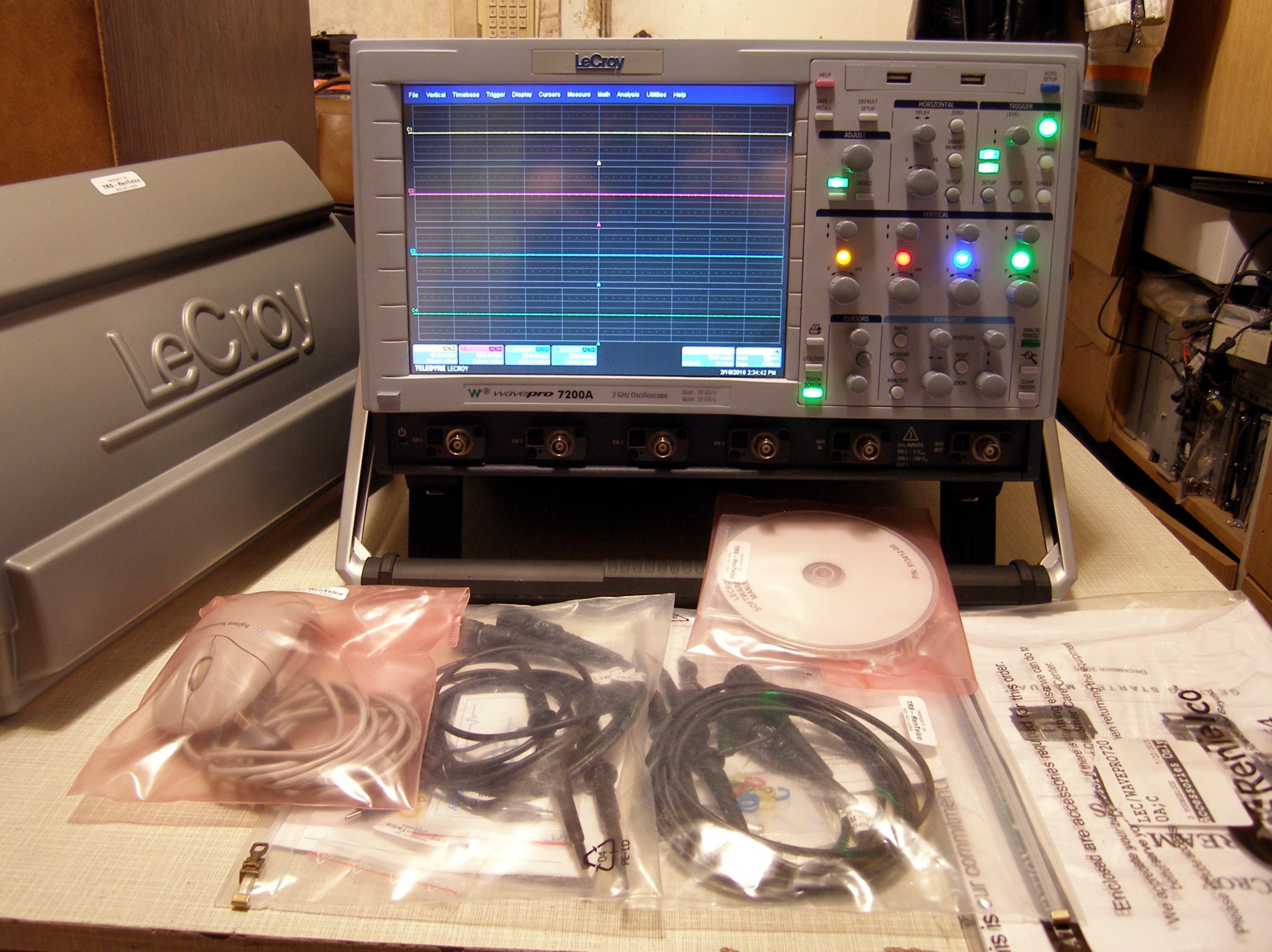

Приплыло наконец мое заморское чудо. Неспешно изучаю.
Продавец, кстати - очень серьезная компания TRS-RenTelco, дали месяц гарантии на данный б/у прибор. Сервисом весьма доволен, коммуникабельные менеджеры уделили немало внимания мне, как покупателю, даже прислали форму для отзывов.

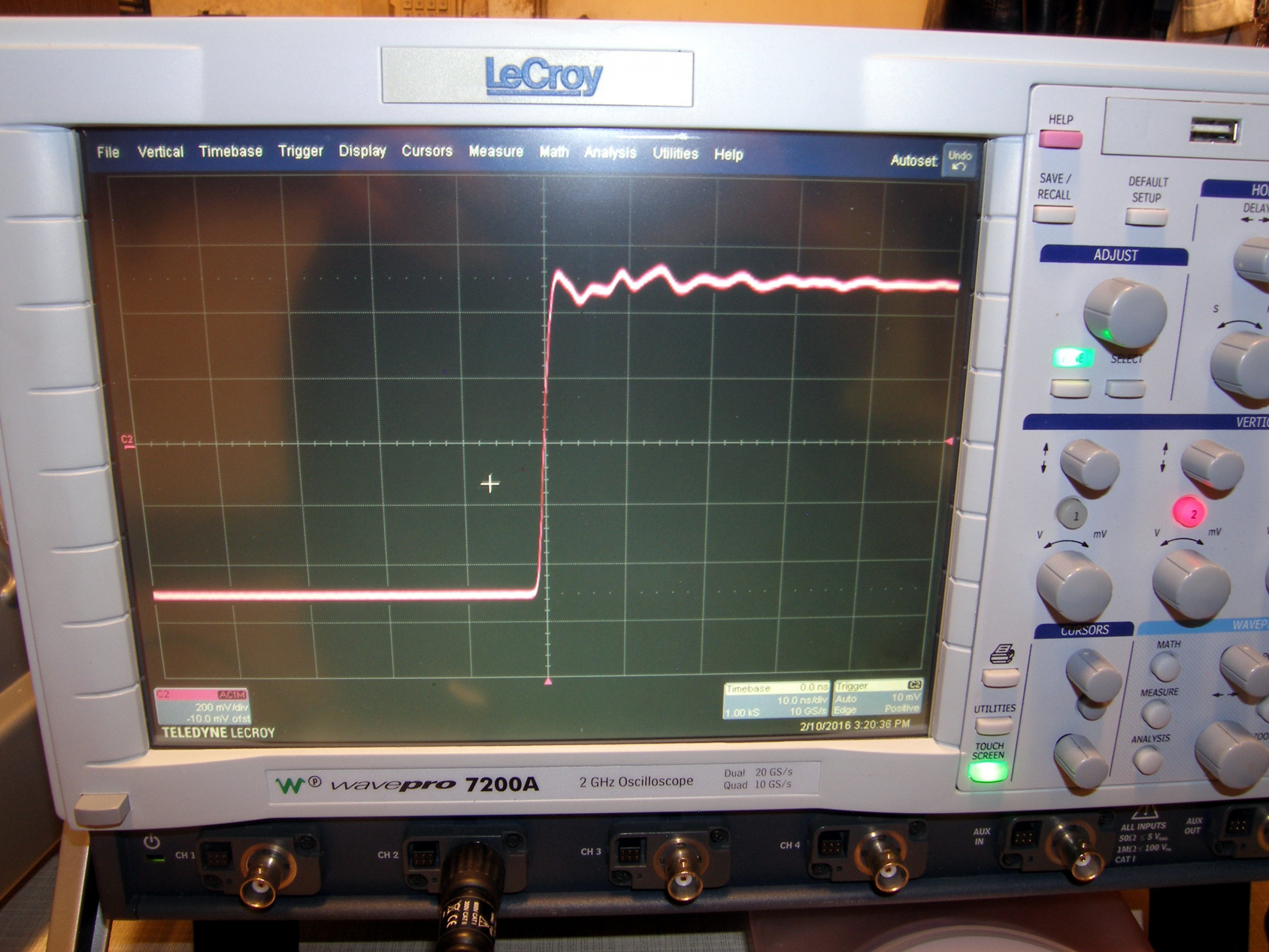

На фото ниже включен аналоговый режим (с полутонами)

Здесь хотел дать ответ на вопросы, звучавшие ранее: "для чего нужен осциллограф с столь высоким пределом рабочей частоты?"
Ниже пример (на базе моего старого HP 54111D) - как можно быть обманутым, пользуясь осциллографом с недостаточной полосой пропускания.
Это осциллограммы для визуального представления одного и того же сигнала с осциллографа при выборе полосы пропускания: 25 МГц, 100 МГц и 500 МГц.

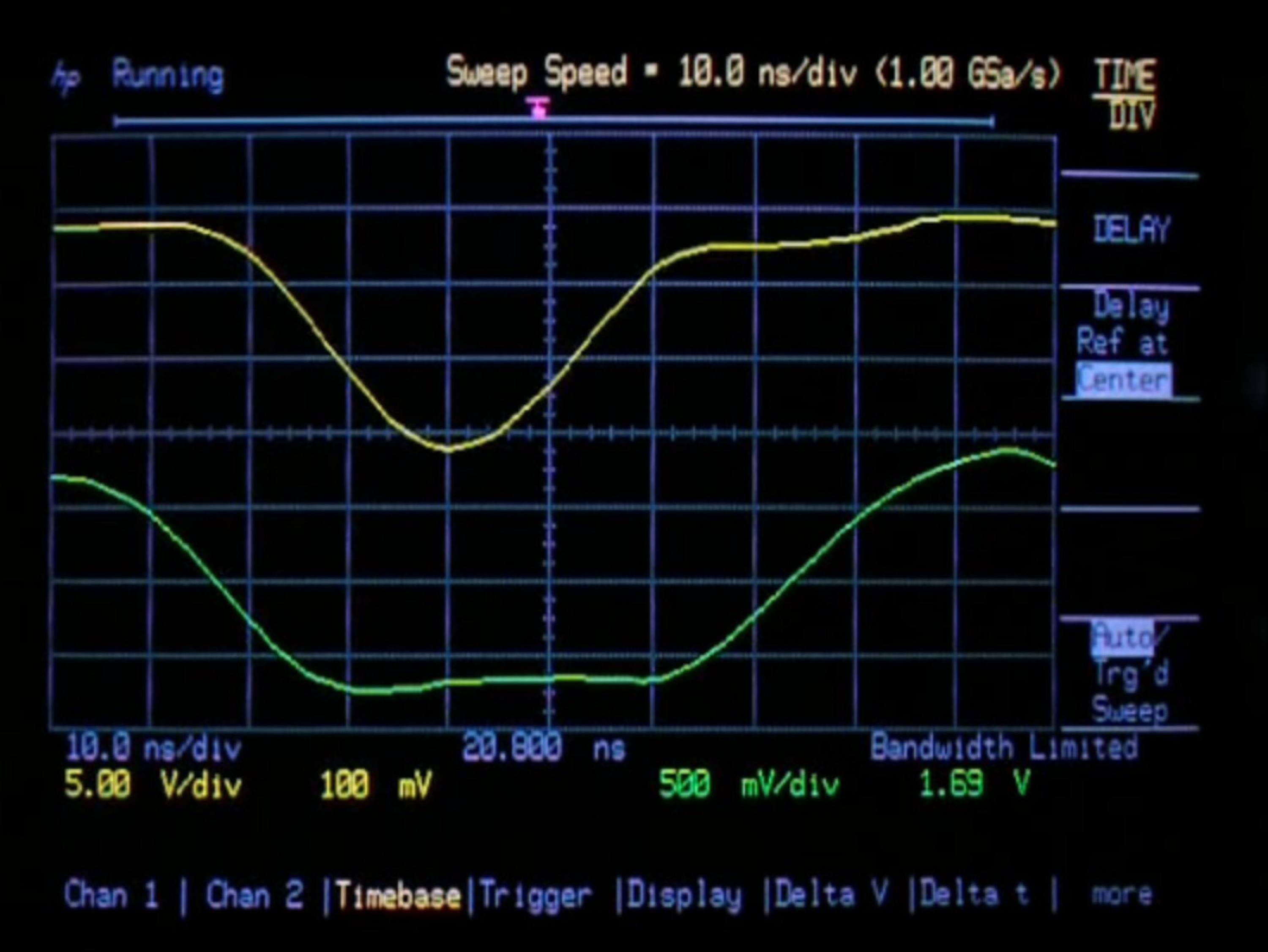

25 МГц:

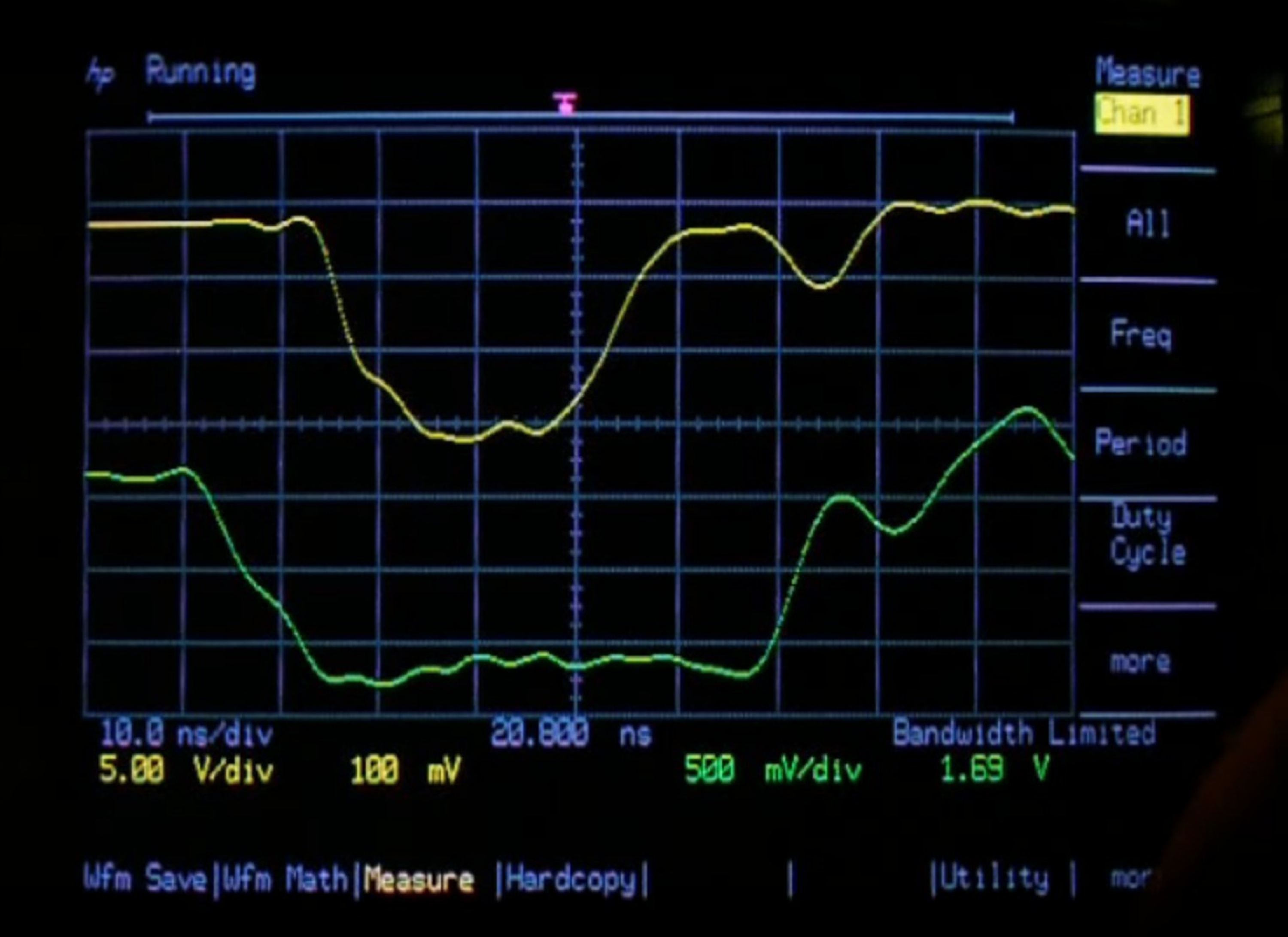

100 МГц

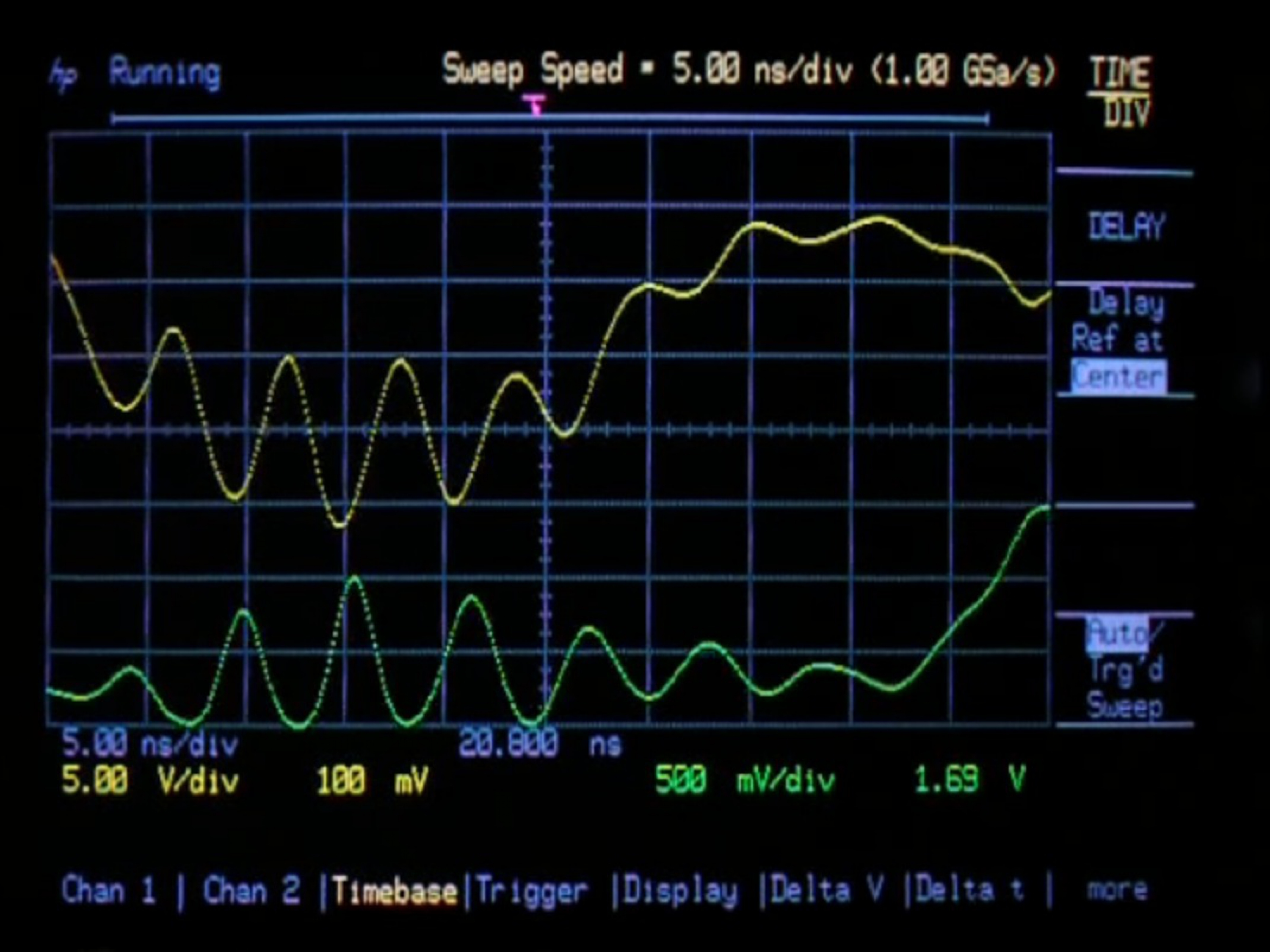

500 МГц

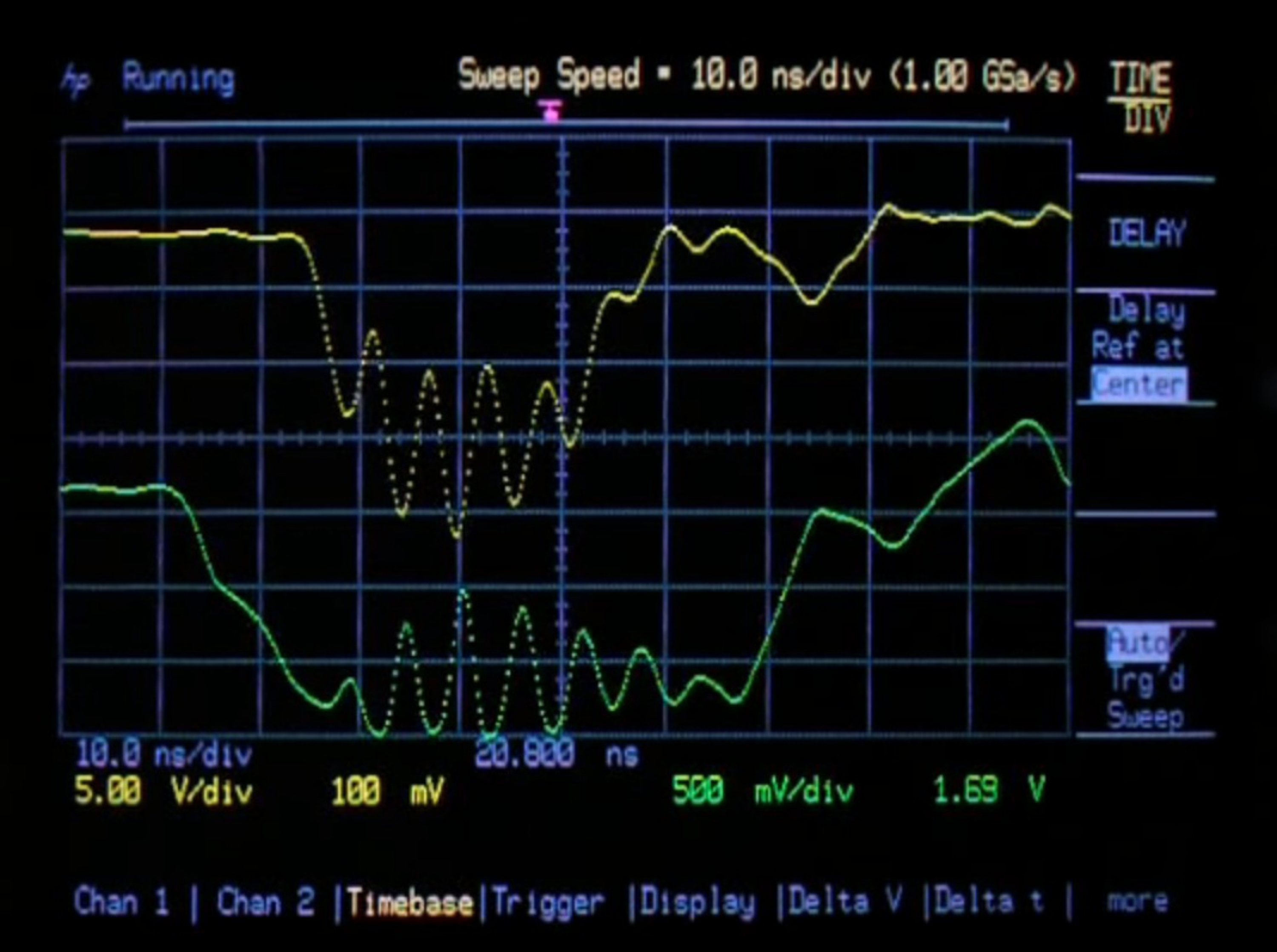

То же, при 500 МГц, с более быстрой разверткой


Еще раз напомню - на всех фото один и тот же сигнал, снятый с затворов верхнего и нижнего MOSFET в полумосте, щупы в течение теста не трогаются.

Converter
Поздравляю с приобретением!
Действительно достойный аппарат, за которым последнее слово в споре о наносекундных импульсах
Надеюсь когда нить увидим что внутри
Шикарный аппарат .. , боюсь даже спрашивать - сколько ?

Converter
Поздравляю!
Парни а в такой HP 54522a www.avito.ru/saransk/oborudovanie_dlya_b...f_hp_54522_518333960, можно будет ЖК воткнуть.

ZendX пишет: Converter
Поздравляю!
Парни а в такой HP 54522a www.avito.ru/saransk/oborudovanie_dlya_b...f_hp_54522_518333960, можно будет ЖК воткнуть.

Может и можно будет, если вы самостоятельно напишите драйвер LCD, при условии что осел цифровой
