Разумеется, фильтры по питанию буду проверять в первую очередь (по правде говоря, глядя на эту плату, не представляю, какой-такой общий конденсатор может привести к возбуду все 4-ре канала в равной мере, тем более, что там на каждую микросхему стоит индивидуально тантал, либо керамика).
Вы не пробовали заменить батарейную память Dallas NVRAM чем-нибудь современней, надежней?

Может для кого-то будет полезно: "Conversion of 500MHz TDS744A to 1GHz TDS784A".
I documented the process for enabling the extended acquisition memory option on TDS7xx scopes. In this thread I am going to show how I successfully converted a 500 MHz TDS744A to the 1GHz TDS784A. ССЫЛЬ

Converter пишет:
Может для кого-то будет полезно: "Conversion of 500MHz TDS744A to 1GHz TDS784A".
I documented the process for enabling the extended acquisition memory option on TDS7xx scopes. In this thread I am going to show how I successfully converted a 500 MHz TDS744A to the 1GHz TDS784A. ССЫЛЬ

Примного благодарен .. крайне-интересный материал
Старички серии TDS700 еще дадут о себе знать

Да, отличная основа для апгрейда. Там в первом сообщении есть так же ссылка на методику разблокировки памяти до 500,000 samples.

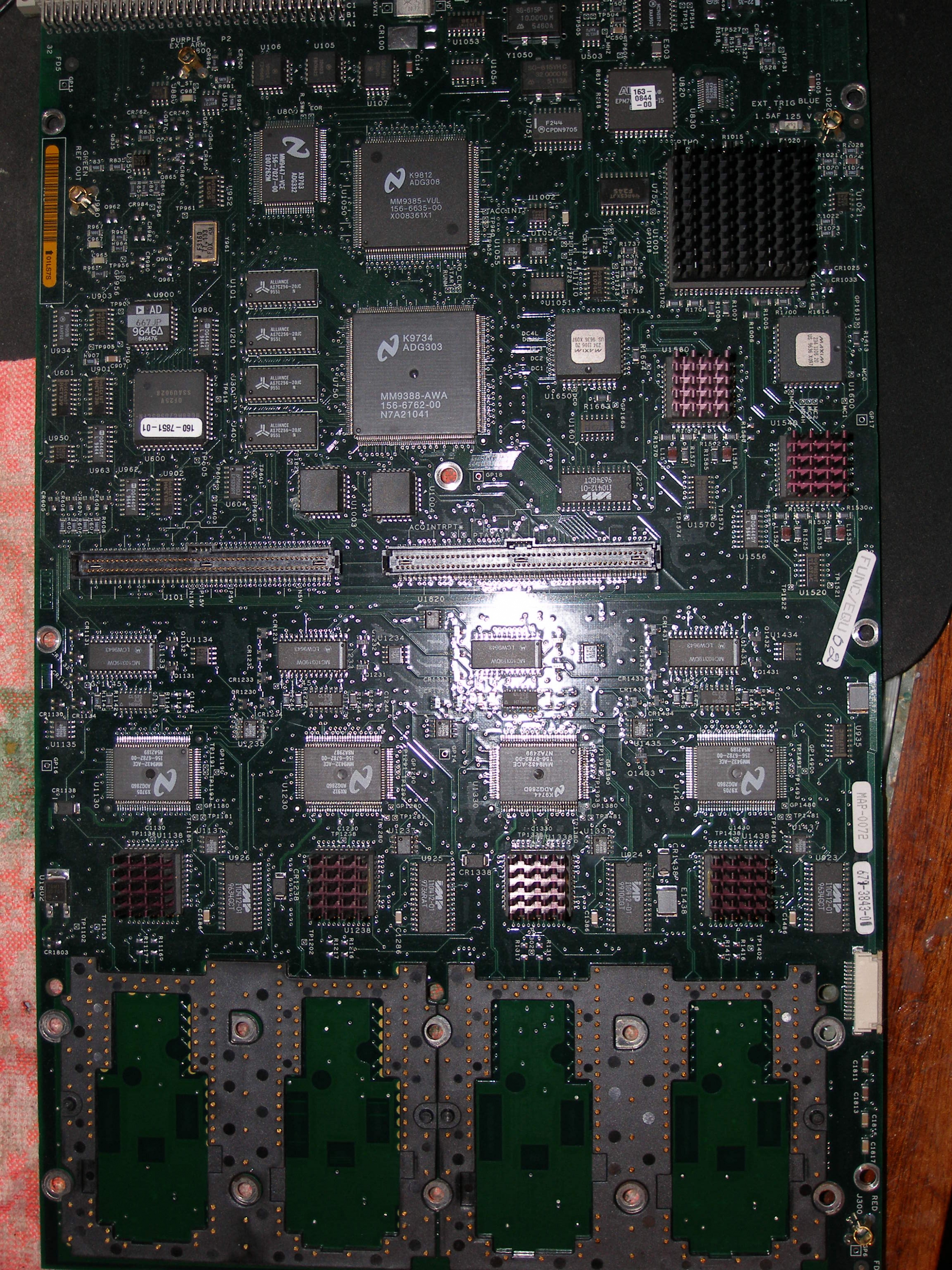

Интересно, насколько отличается архитектура tds6xx от tds5xx/7xx:

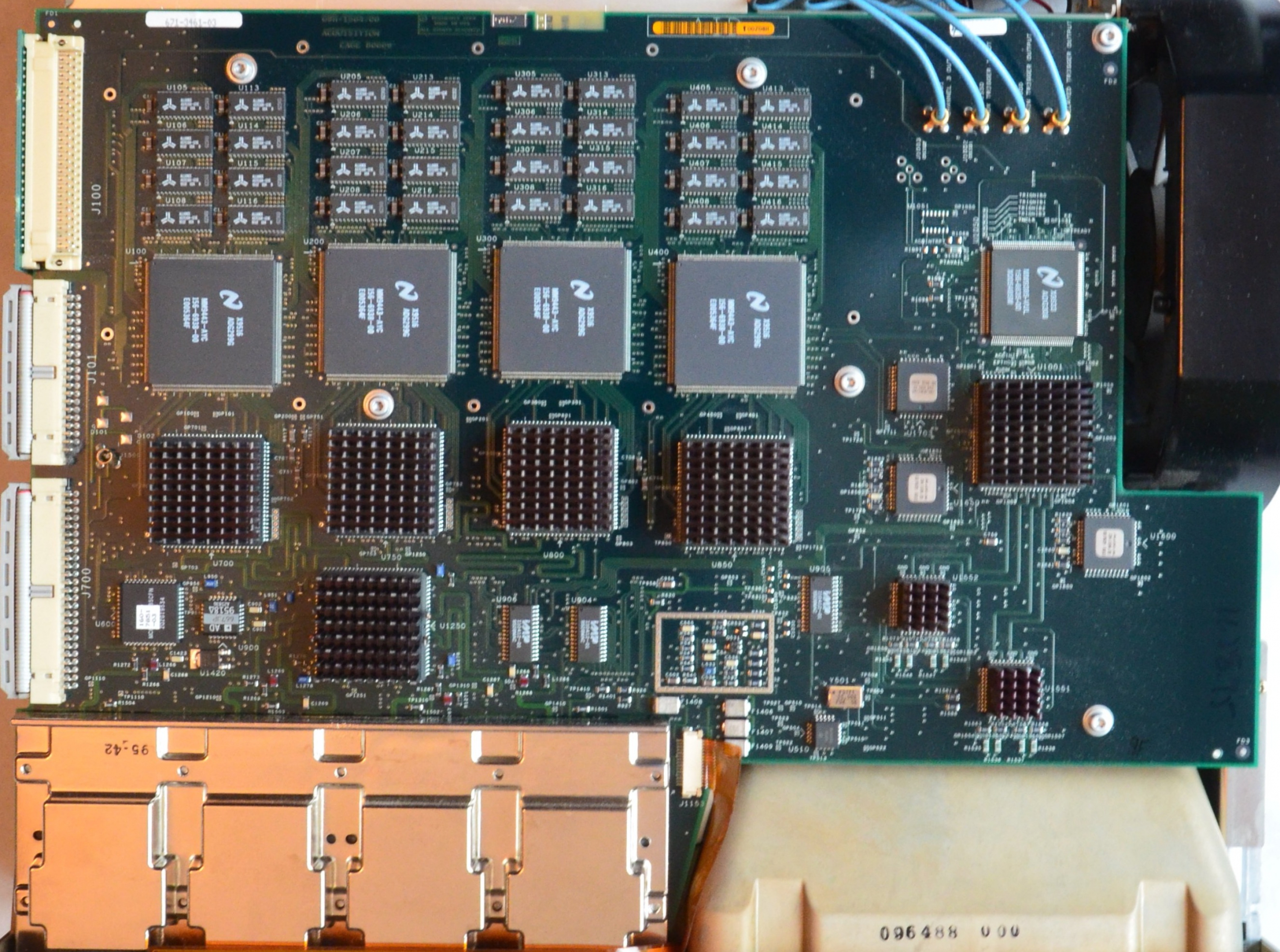

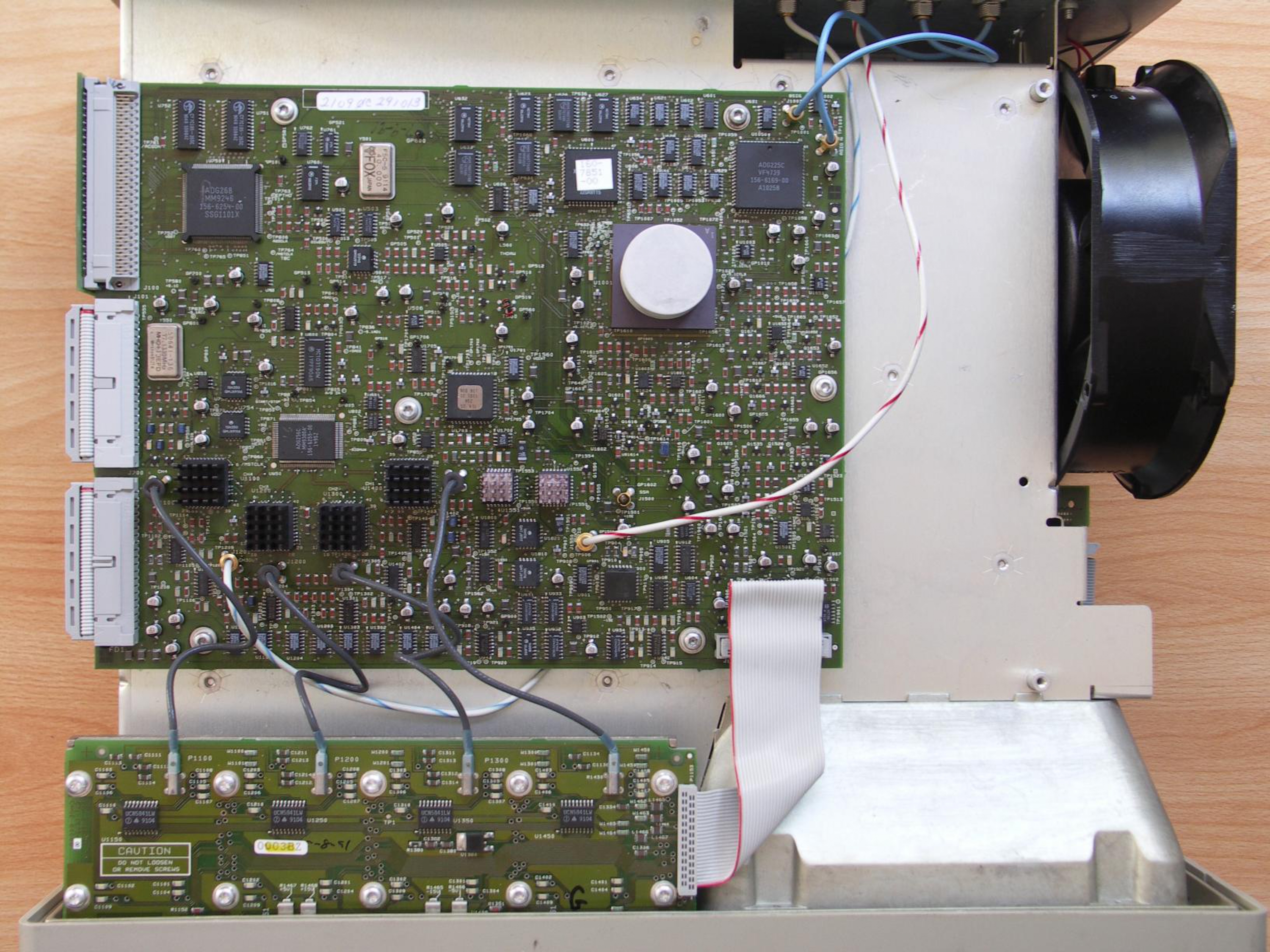

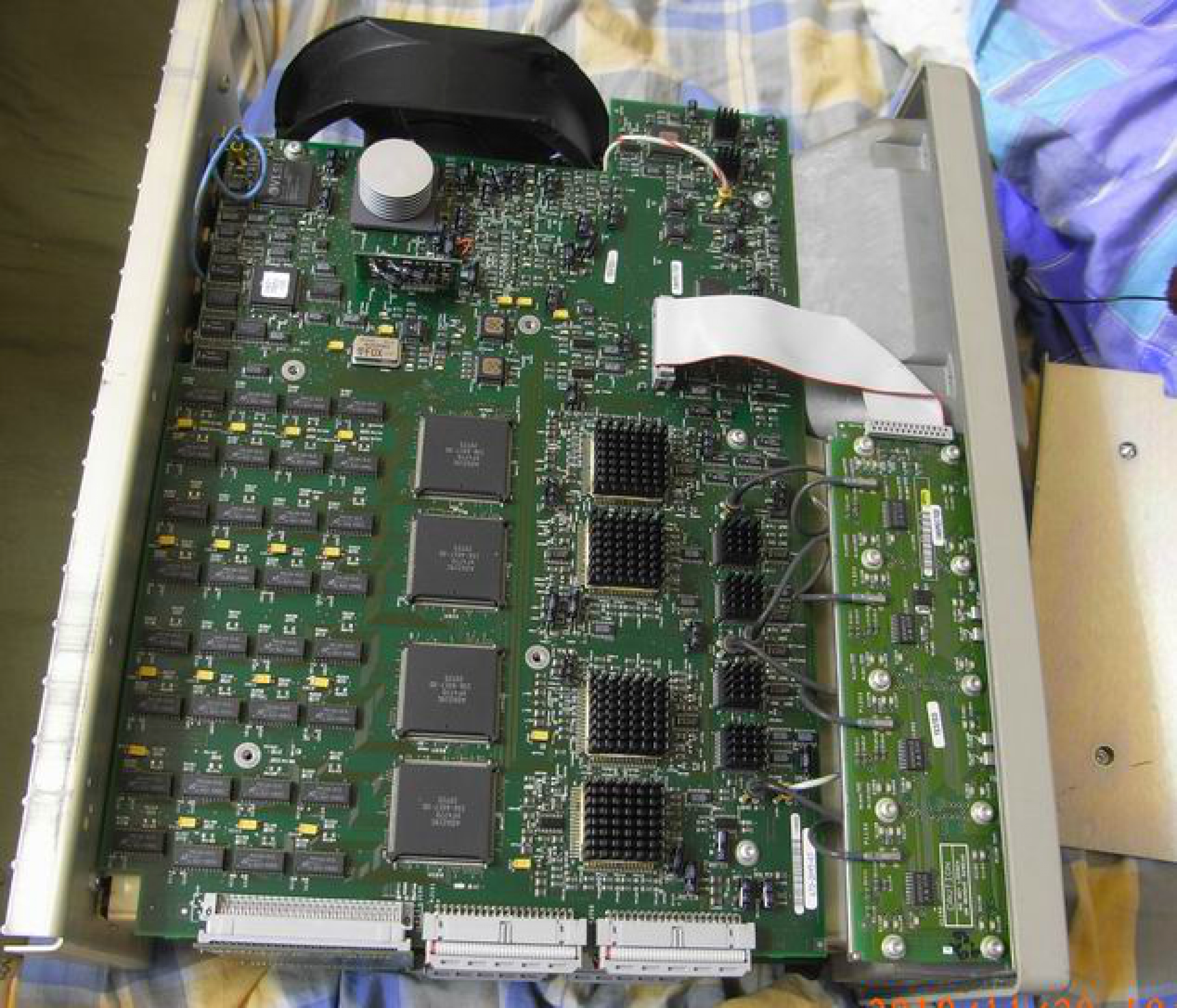

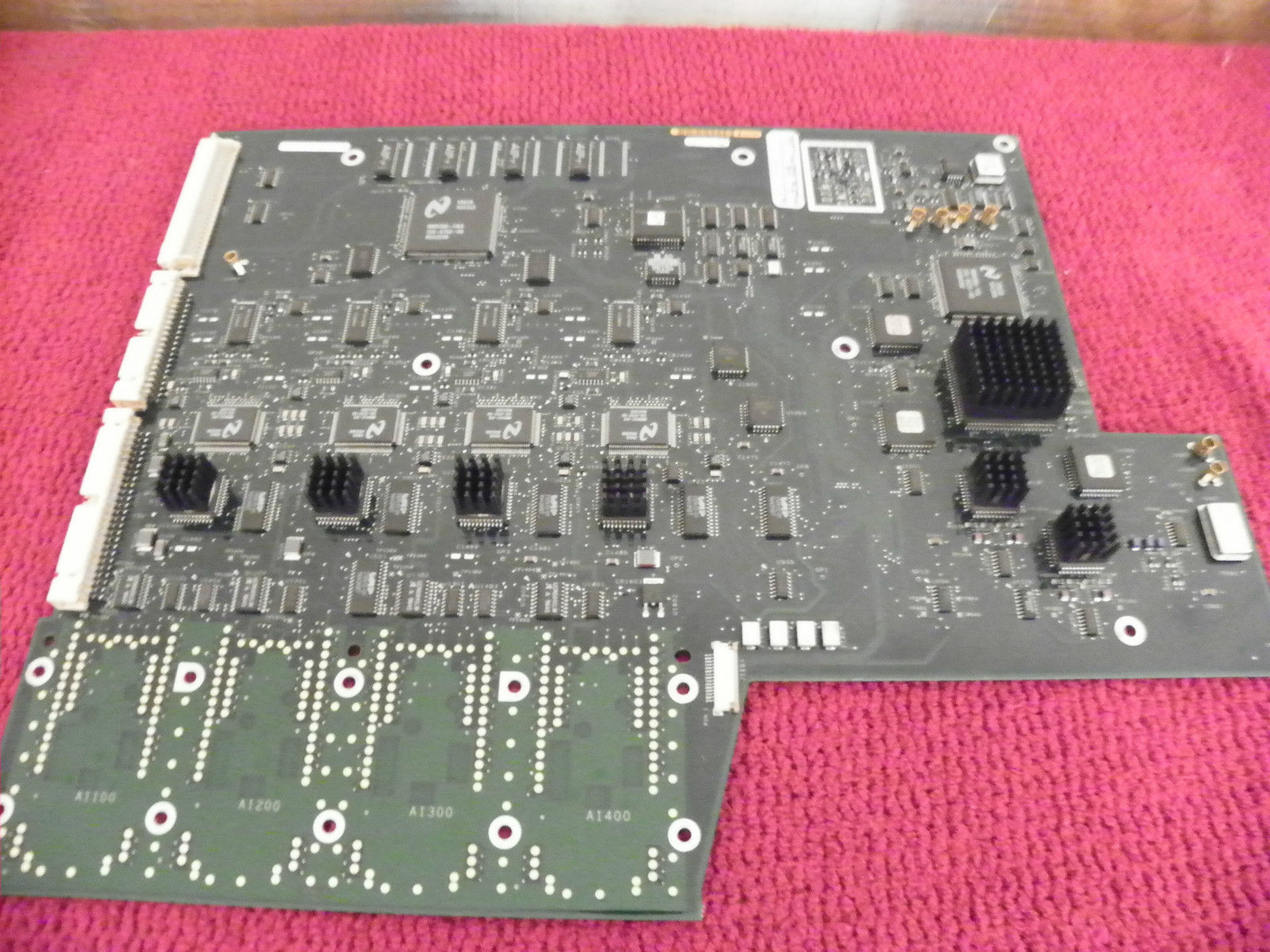

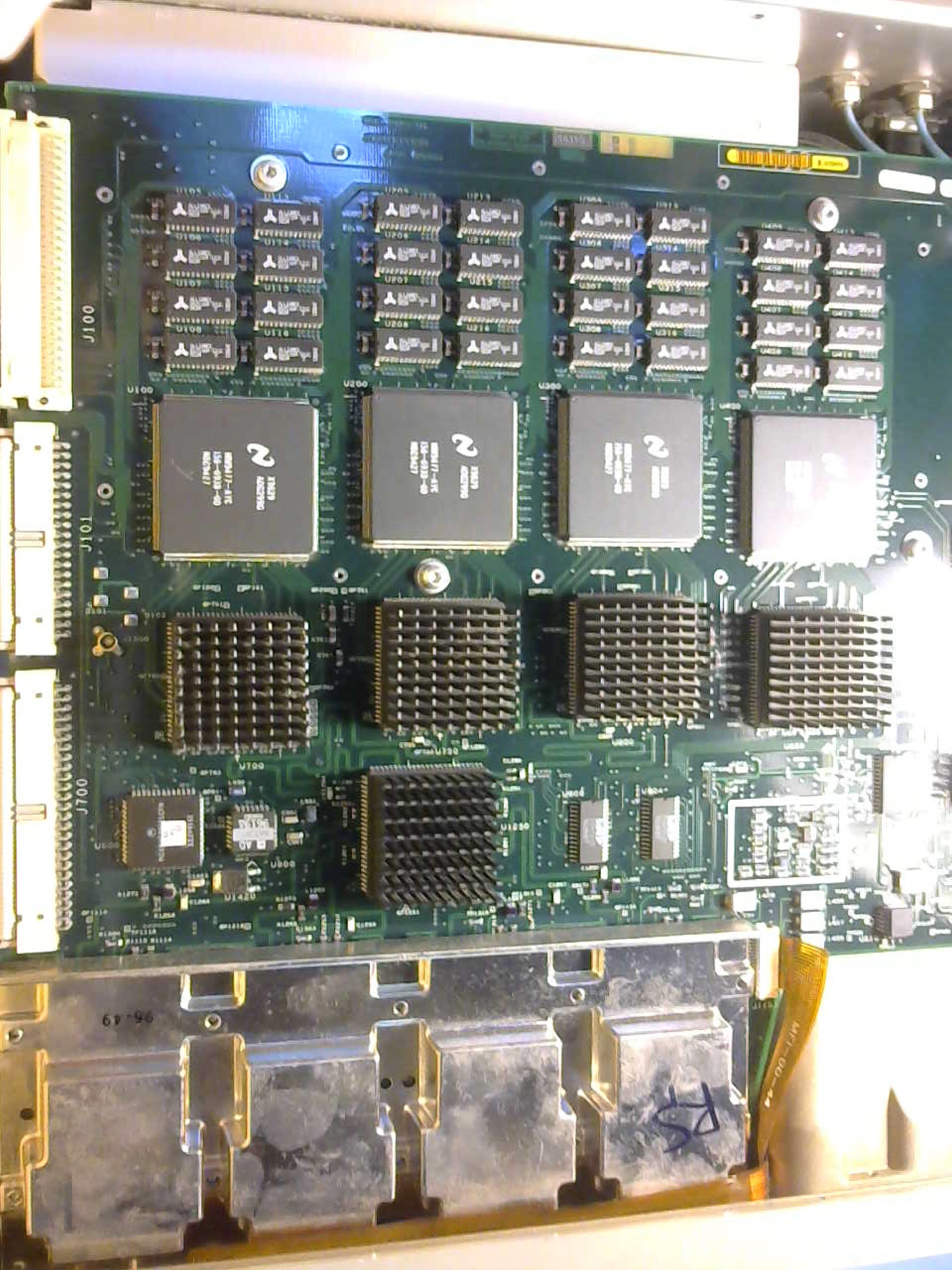

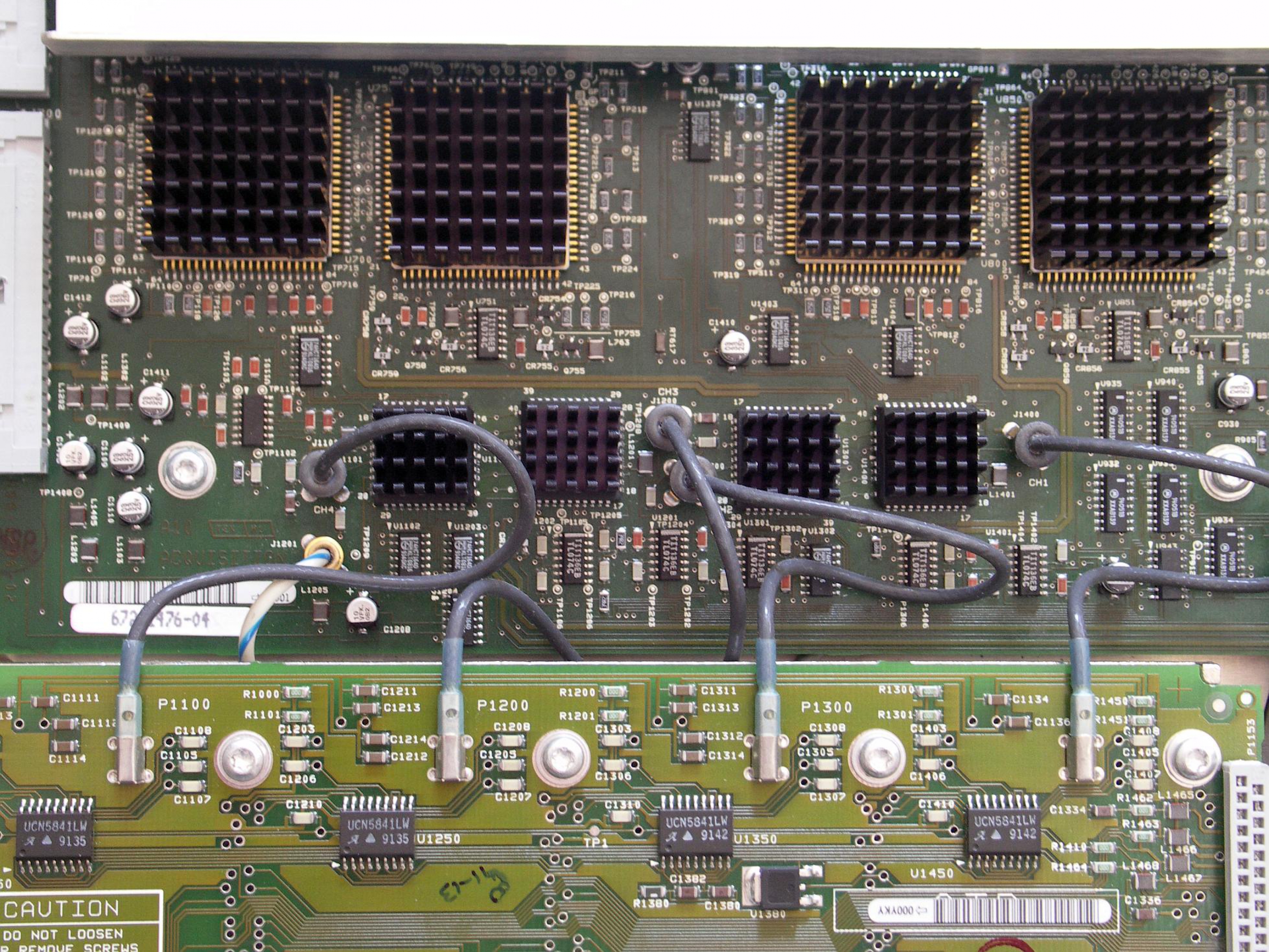

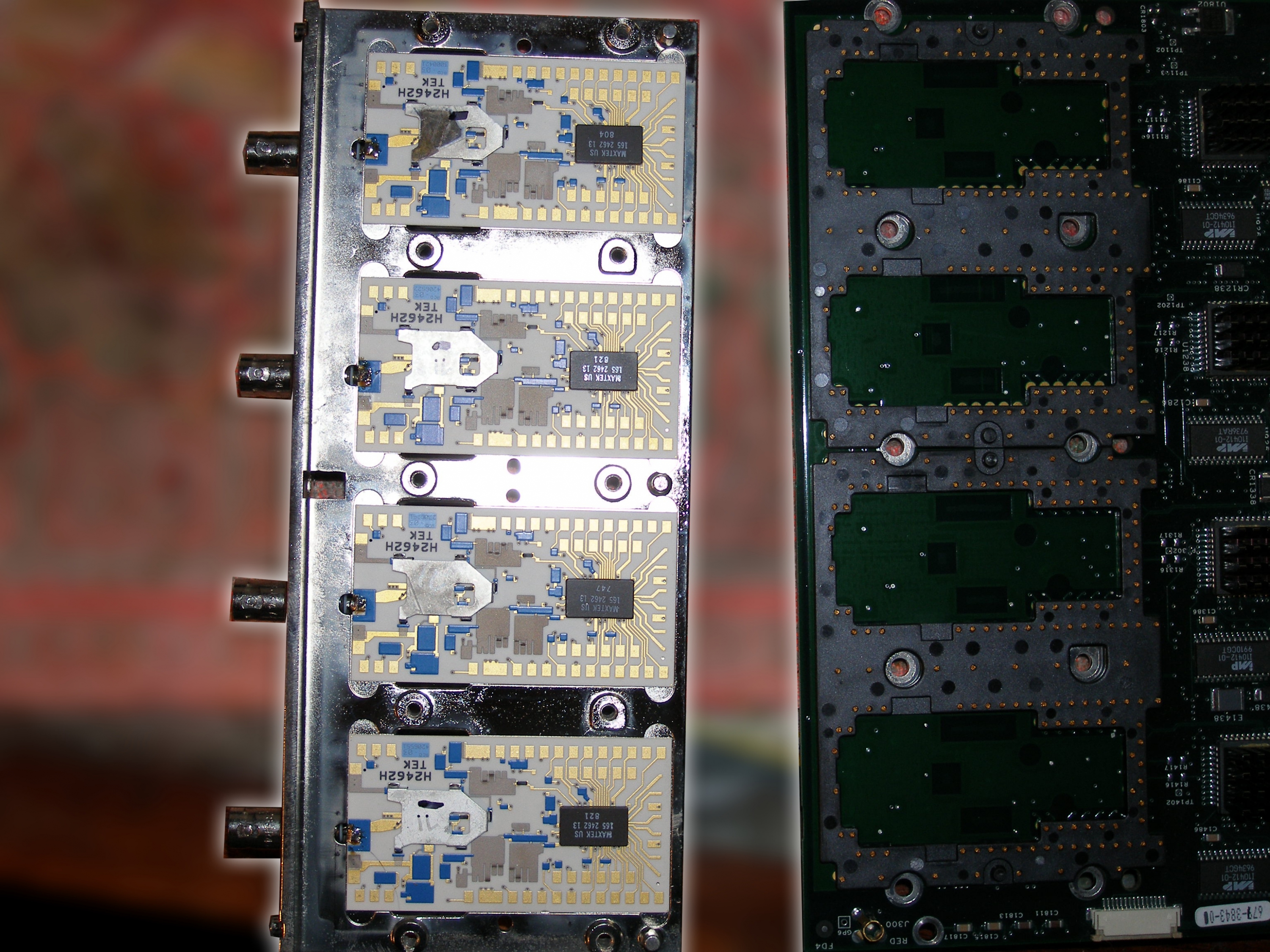

Как видно из фото в предшествующем посту, входная аттенюаторно-усилитилельная часть во всех этих сериях TDS унифицирована (я наблюдал только различие в буквенной приставке в обозначении гибридных модулей, вероятно отвечающей за полосу пропускания: H2462G3, H2462H и H2462J)

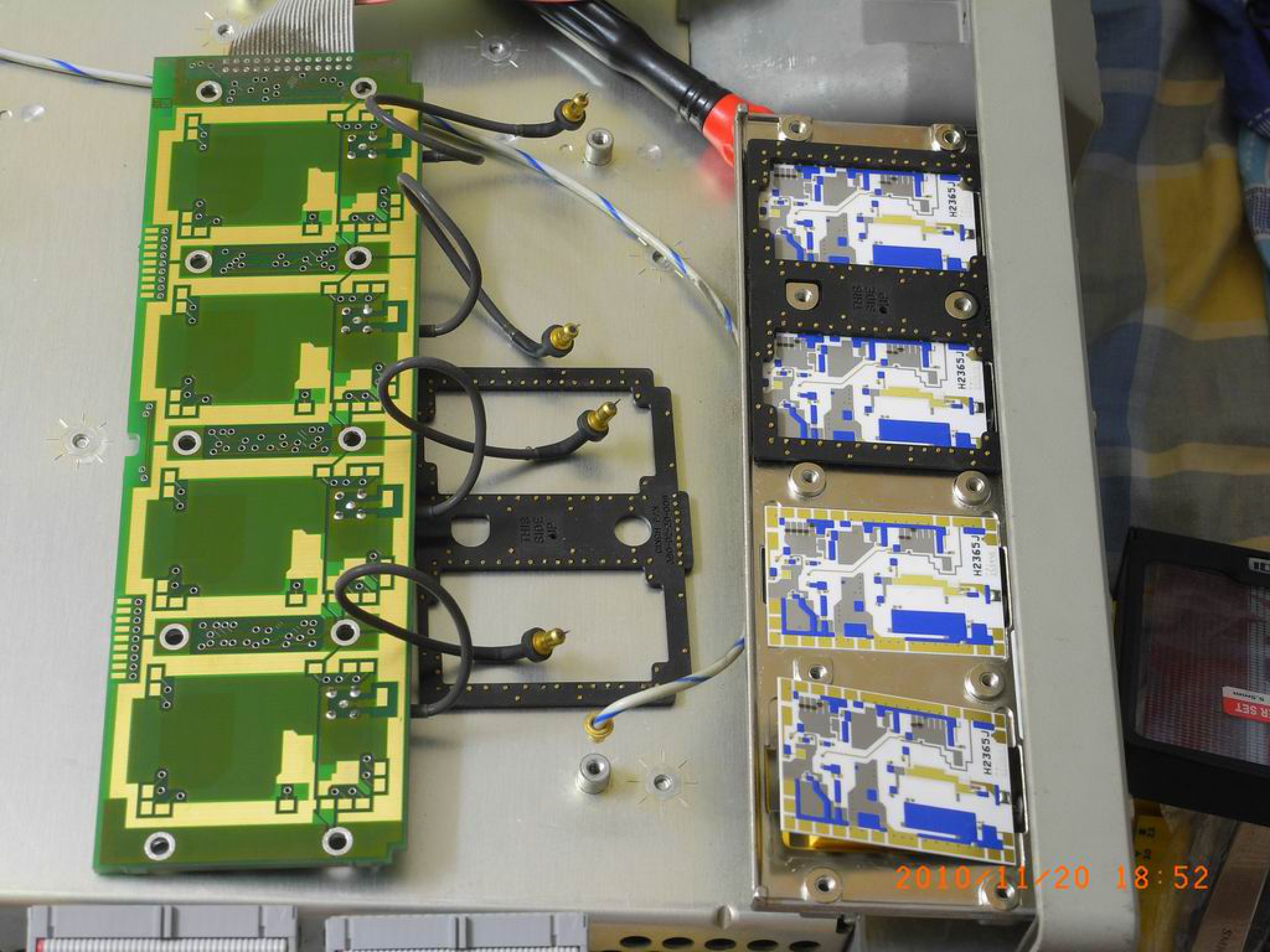

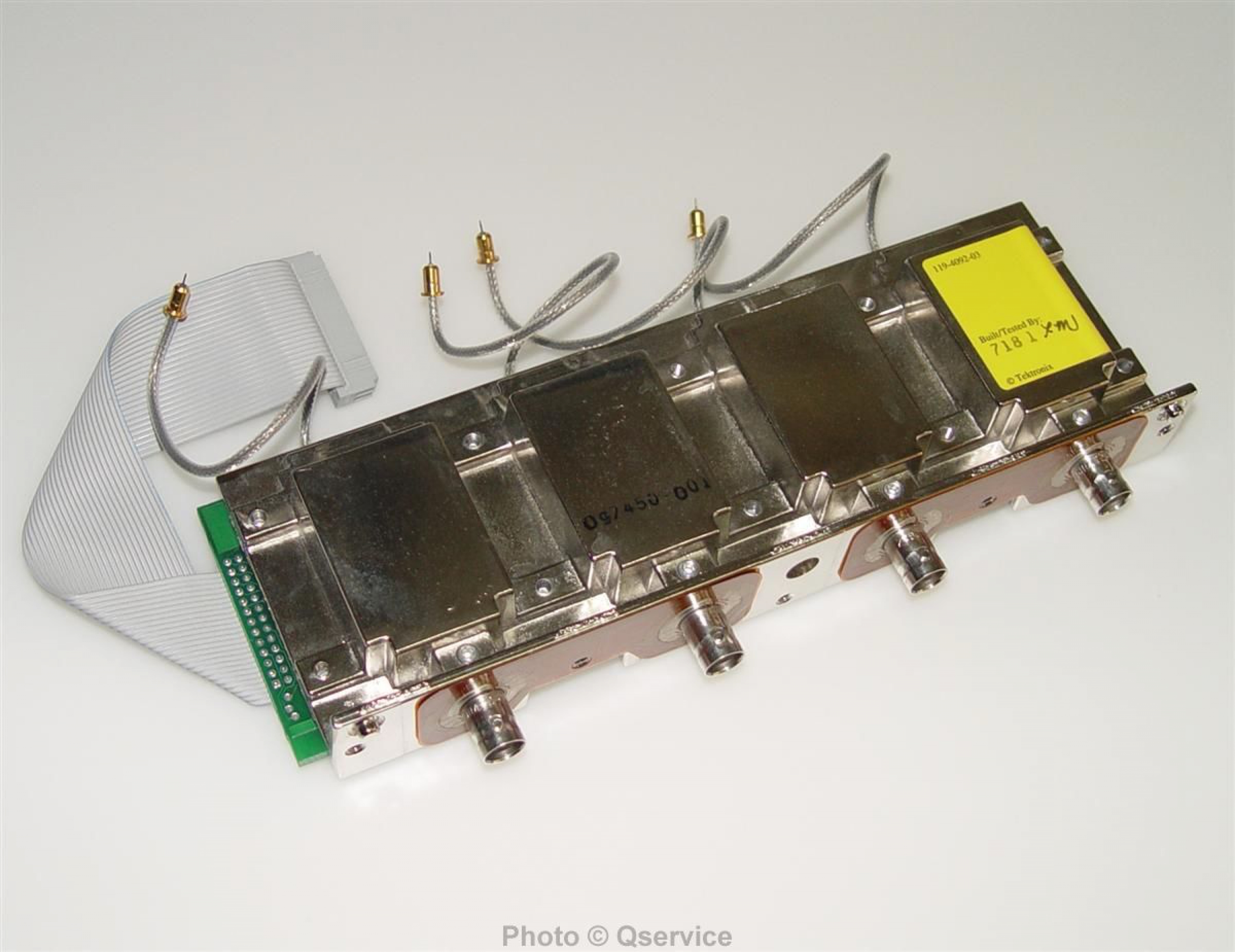

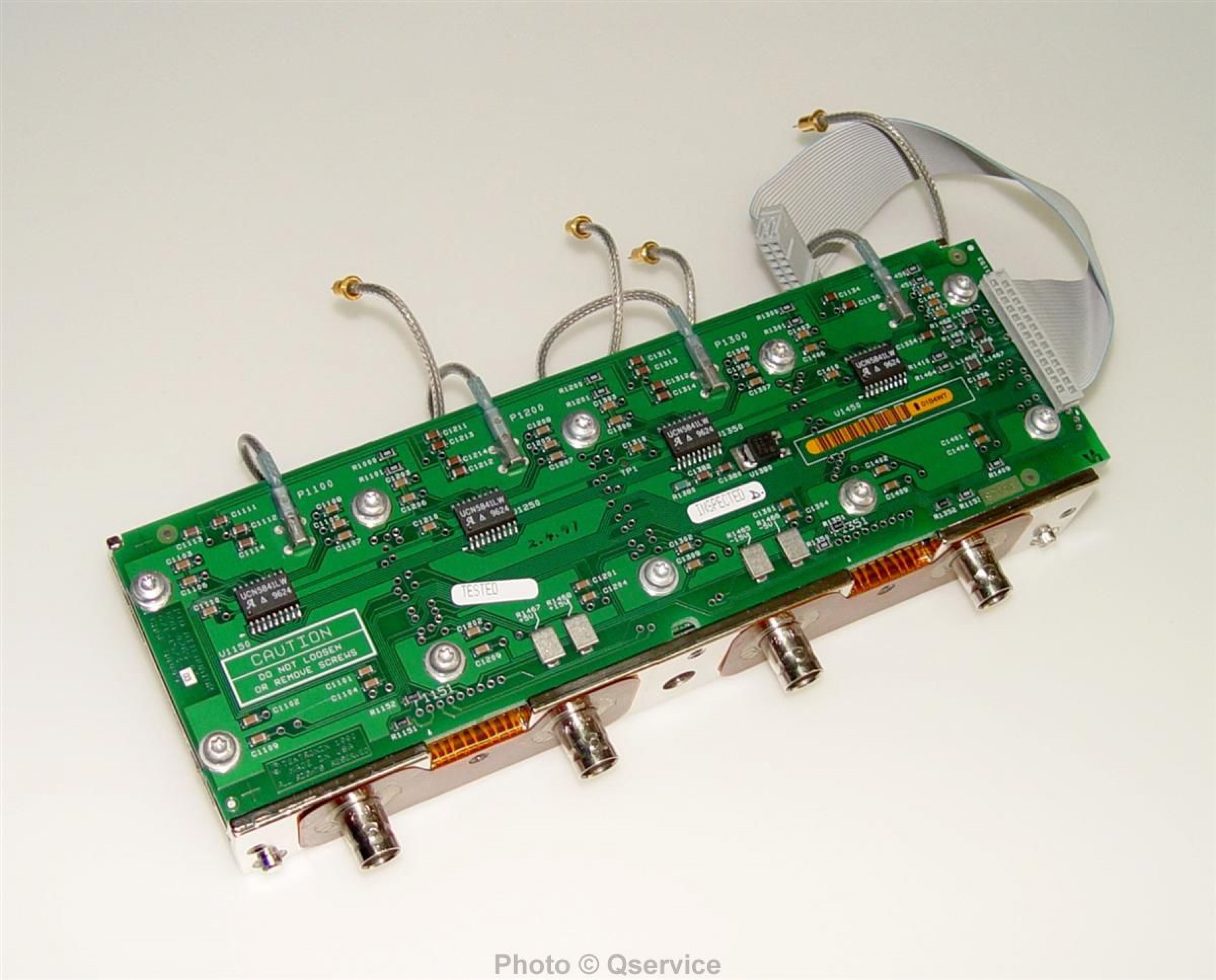

Однако я нашел фото, свидетельствующие что более старые экземпляры в 5-й и 6-й серии имеют иное исполнение входа, на отдельной плате с использованием гибридных модулей серии H2365 :

TDS540



TDS640





А здесь "квинтэссенция" по реанимации старых добрых TDS :
1. www.amplifier.cd/Test_Equipment/Tektroni...n/TDS540/TDS540.html
2. www.amplifier.cd/Test_Equipment/Tektroni...n/TDS640/TDS640.html
3. syanyo.blogspot.com/2013/05/the-tds540-r...s-oscilloscopes.html
4.

Мне удалось найти полную схему платы измерителя для TDS540 - и это круто! я её ооочень долго искал ...
Вся прелесть в том что эту штуку .. эту плату .. можно целиком использовать для своих нужд .. там дубовая 8-битная логика
yadi.sk/d/vWs_RRA-naPP7

Остальные вкусности тут :
hakanh.com/dl/kits.htm

with пишет: Мне удалось найти полную схему платы измерителя для TDS540 - и это круто! я её ооочень долго искал ...
Вся прелесть в том что эту штуку .. эту плату .. можно целиком использовать для своих нужд .. там дубовая 8-битная логика
yadi.sk/d/vWs_RRA-naPP7

Остальные вкусности тут :
hakanh.com/dl/kits.htm

Написано "TDS544A". Думаю, от 7-й серии отличается не очень сильно. И есть схемы на TDS644 - и это радует. Отличная ссылка! Пожалуй, это самые изученные и раскрученные в народе серии осциллографов.
А в ArtekManuals я как-то заказывал диск. Кажется, в $23 обошлось без доставки.

з.ы. по вашей ссылке - готовый наноген на тунельнике hakanh.com/dl/docs/datasheets/017-0086-00.pdf

Воот .. теперь осталось .. достать "мертвый" тек серии 500\600\700, или хотя бы плату с АЦП и на её основе колхозить.
Мои скромные успехи с ПЛИС позволят осуществить уже элементарную обработку

Доброго всем!
Парни может кто свой парк обновляет, и ослик продает, надо типа такого Tektronix 2466B и тому подобное.
У Андрея покупать дороговато.

ZendX пишет: Доброго всем!
Парни может кто свой парк обновляет, и ослик продает, надо типа такого Tektronix 2466B и тому подобное.
У Андрея покупать дороговато.
А то я свой глючный аттен 1152са в кирпич превратил.

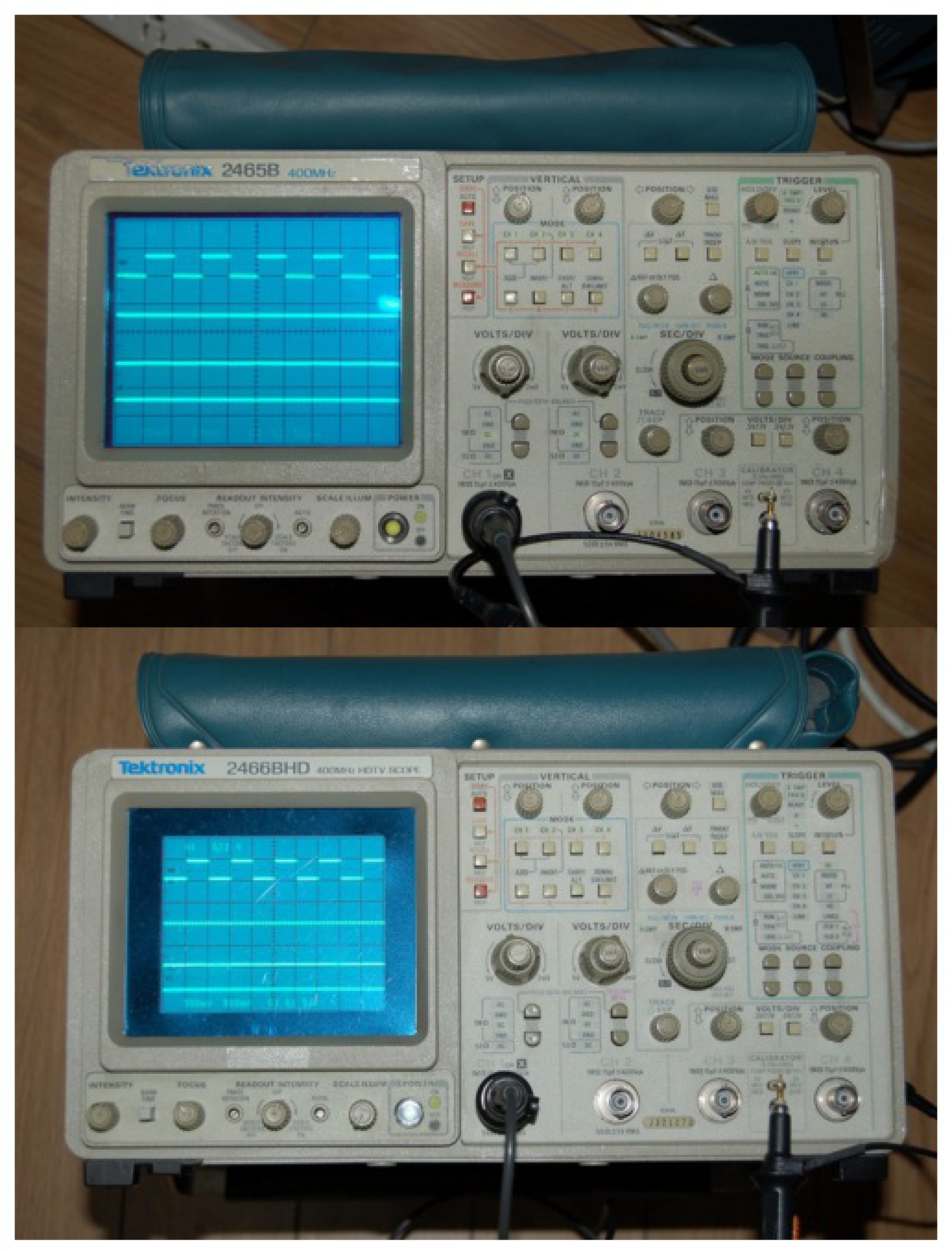

Отличная 24хх-аналоговая серия. Только не пытайтесь искать 2466 с его экзотической трубкой.

А что за экзотическая трубка? У ней просто поле меньше
