Анализ РЕКУПЕРАЦИЯ

Не в сети

dozor

Живу я здесь

Сообщений: 1452

Меньше Больше

Спасибо получено: 1161

Анализ РЕКУПЕРАЦИЯ #63817

Rakarskiy
Это виртуальная картина происходящих процессов в интервал времени. Реальные осциллограммы будут совершенно другими. Вместо VT2 я думаю можно поставить управляемый динистор, что бы не городить схему слежения уменьшения спада напряжения. Вопрос только куда включать нагрузку. Эта схема пересекается с темой РВ

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

DELAMORTO

Посетитель

Анализ РЕКУПЕРАЦИЯ #63818

Прежде чем грузить, надо ее запустить.
Динистор не поможет, тут нужен контроллер, который будет по тактам ключами управлять и между этим паузы делать, но все с резонансной частотой контура. VT 2 вообще только в пике будет сливать, остальное свое время он не используется, так как диод отрежет его от заряженного кондера. VT2 может вообще пропускать несколько тактов, чтобы контур немного раскачался.
Прибавку тут вижу в работе катушки контура, в момент раскачки.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

dozor

Живу я здесь

Сообщений: 1452

Меньше Больше

Спасибо получено: 1161

Анализ РЕКУПЕРАЦИЯ #63823

DELAMORTO
А куда подключается нагрузка?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

DELAMORTO

Посетитель

Анализ РЕКУПЕРАЦИЯ #63833

Пока мне не понятен баланс мощности, вообще он позволит нагрузку ввести?!

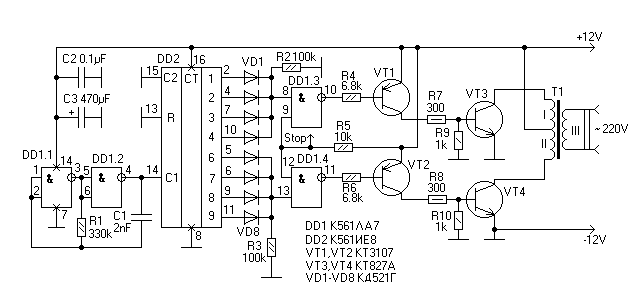

Схему как основу хочу использовать эту, с соответствующими переделками. Если бы были познания в микроконтроллерах, то лучше собрал на них чем на логике....

Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Rakarskiy

Живу я здесь

Сообщений: 1902

Меньше Больше

Спасибо получено: 1259

Анализ РЕКУПЕРАЦИЯ #63835

Когда я спросил про амперы, это еще не все - для какой точки в схеме осцилка.
есть еще одна байда - вольт-амнерные зависимости и еще много всяких фишек.
Вот для коллекции мои изыскания - разрабатывалось для водонагревателя. Здесь только концепция но принцип схожий.

rakarskiy.narod.ru/

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

dozor

Живу я здесь

Сообщений: 1452

Меньше Больше

Спасибо получено: 1161

Анализ РЕКУПЕРАЦИЯ #63836

DELAMORTO
А зачем такие сложности с логикой, если есть хорошая микросхема IR2153. Хорошо работает по принципу Вашей схемы с логикой на ИЕ8

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

DELAMORTO

Посетитель

Анализ РЕКУПЕРАЦИЯ #63837

dozor пишет: DELAMORTO
А зачем такие сложности с логикой, если есть хорошая микросхема IR2153. Хорошо работает по принципу Вашей схемы с логикой на ИЕ8

Все в банальных уровнях логического сигнала, у 2153 он почти уровень питания - 12 вольт. Но это меня не заботит, у меня есть внешний ген, чтобы проверить эффект его вполне достаточно. Городить опто развязку придется на ключи. Вспомню старое, спроектирую по быстренькому.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

DELAMORTO

Посетитель

Анализ РЕКУПЕРАЦИЯ #63903

Нужна помощь, осика нет, глянуть уровни сигнала нечем.

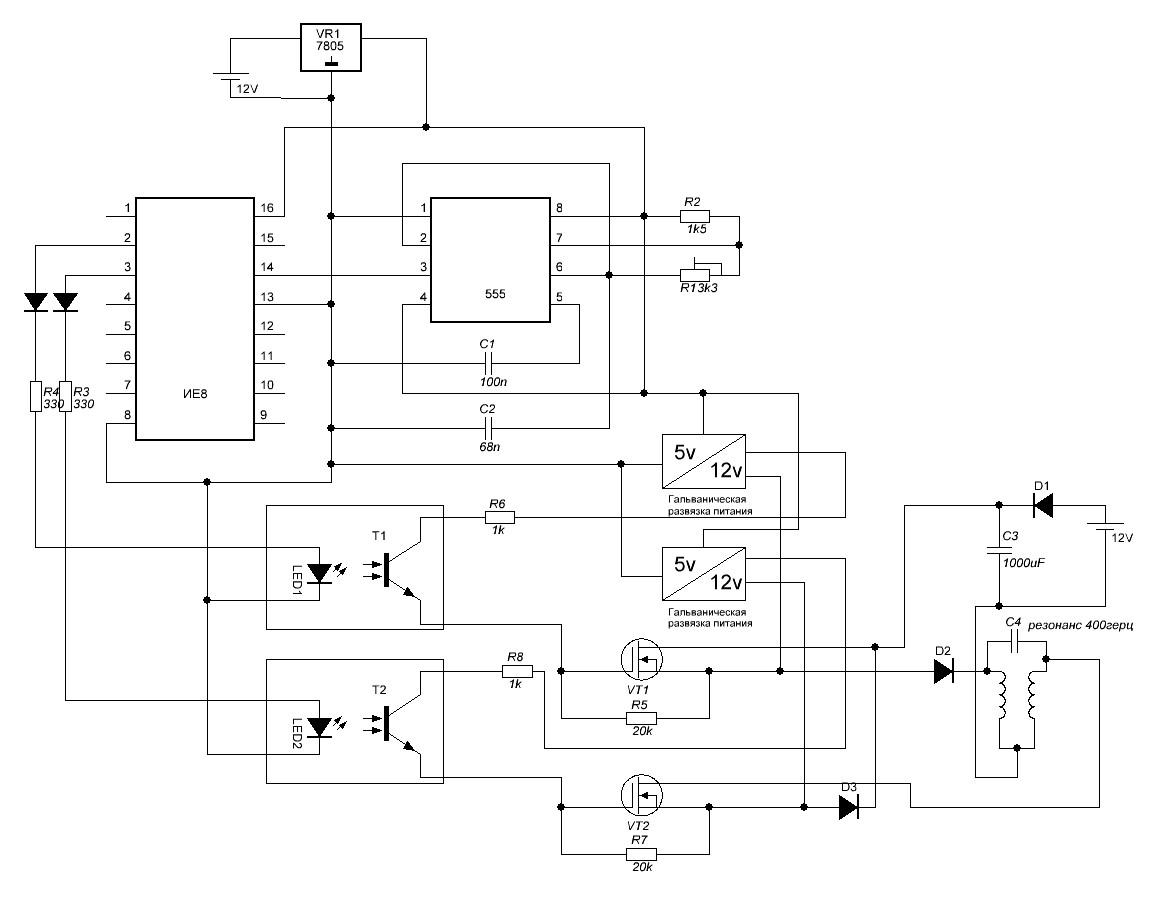

Собрал схему

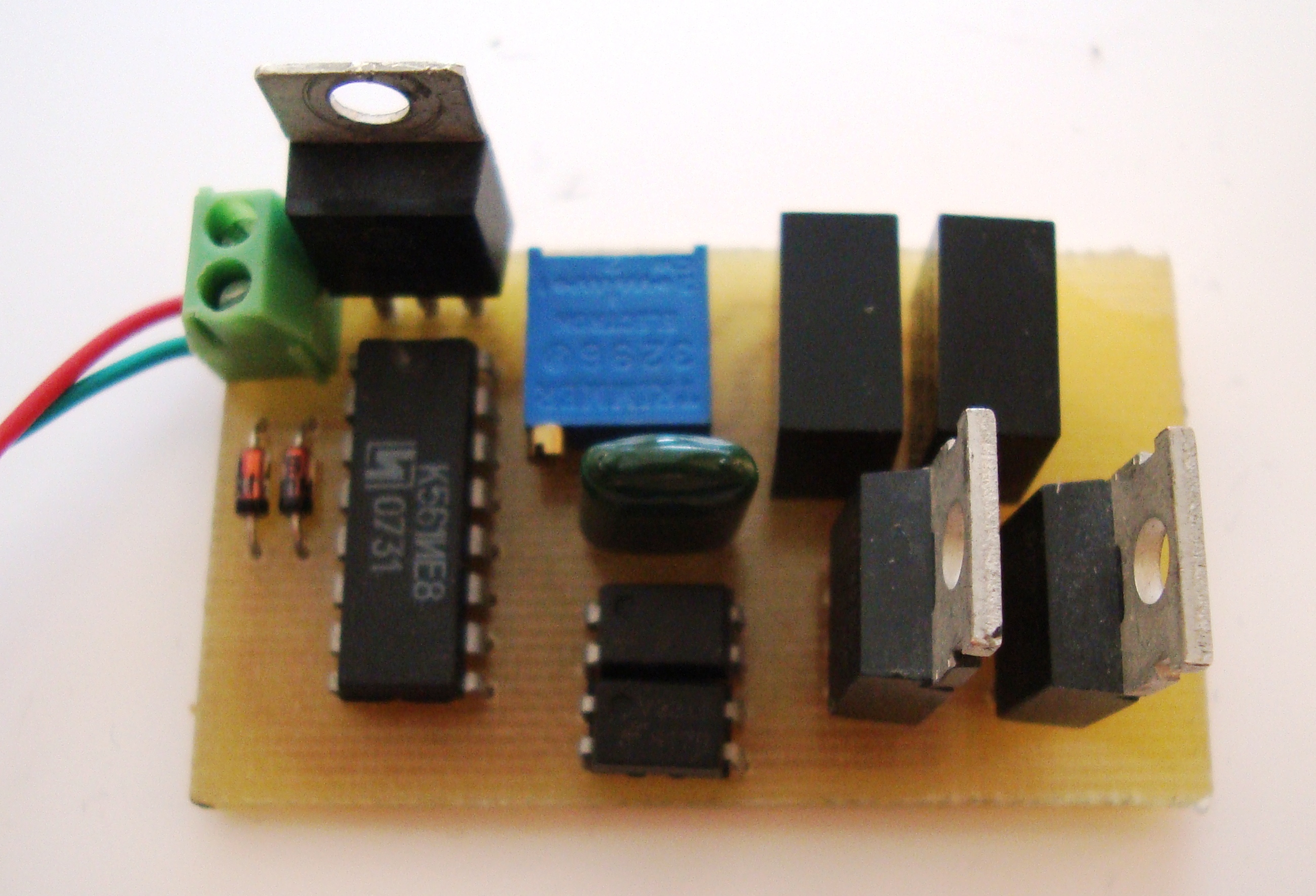

Вот так в "живую" выглядит , 555 smd на обороте платы.

Кому надо печатка в LAY

Вложенный файл:

Имя файла: резонатор.rar
Размер файла:8 KB

Ключи коммутирует и перебирает, но как будто транзистор открывается не до конца. Толи уровня не хватает, то ли еще чего. Вообще схематика правильная, кто может помочь?!

Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Viaceslav_C_

Живу я здесь

Сообщений: 927

Меньше Больше

Спасибо получено: 948

Анализ РЕКУПЕРАЦИЯ #63905

DELAMORTO R5 R7 измени на 1к.
Стопудово защелкнутся транзы и сквозняк сожгет их.

Беги хомячек в вертушке, не сдавайся, ты обязательно добежишь...

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

DELAMORTO

Посетитель

Анализ РЕКУПЕРАЦИЯ #63942

Оказалось с драйверами все нормально, работают четко, просто лампа инерционна к переключениям, а там 4 такта, вот и казалось что горит слабо.
Занизил частоту, для того чтоб снять видео переключения. Необходимость в такой схеме часто имеет место, то что в копилку ее.
