Привет всем ! Продолжение сравнения вилок. В этот раз снимаю прямо с коллектора транзистора.
Качер тот же самый, только генерит на частоте 102 kHz (катушки сильно «возмущали» качер). Вилка Авраменко теперь заряжает тот же конденсатор за 10 минут до 25,6 V. Вилка Мишина заряжает до этого напряжения за 4,5 минут, а за 10 минут на конденсаторе 33,2 V. Так что, либо важен резкий спад импульса, либо Мишин прав, говоря, что чем больше напряжение ( а здесь 160 V, а на съемных катушках максимальная амплитуда была 20 V ), тем больше радиус вихря.

magnum пишет: Спасибо за ответы и мнения, но ИМХО, А.Седой неплохой рукодельник, и судя по предыдущим конструктивам, на ерунду время и деньги терять не будет, ему есть чем заняться. Разумеется, не все он выдаст за чистую монету, но право он, полагаю, на это имеет.

Вот вам ,по секрету, что можно сделать с идеи показанной в фильме.
realstrannik.ru/forum/77-temy-ot-fantom/...tml?start=180#192960
Если времени не жаль пробуйте, заработает 100 процентно.

magnum пишет: .... За ссылочку спасибо, ничего не скажешь, но ИМХО - это словно "прошлогодний снег" - уже не нужен.

Согласен, схема не особо современная, разрядник, искра. Но если вы принцип понимаете, что мешает подкорачивать не вторичную обмотку разрядником, по напряжению, а первичку транзистором, по току, с частотой например 500ГЦ. По входу применить тиристор, включенный как диод,что бы с КК не уходила мощность в сеть. Потом это всё переделать на более высокие частоты, Тр на феррите и по входу бесперебойник для пуска и дальше только для синхронизации?

magnum пишет: Сложновато это для меня все

Понял. Вернее ничего не понял. Для меня наоборот, магнитики очень сложно.

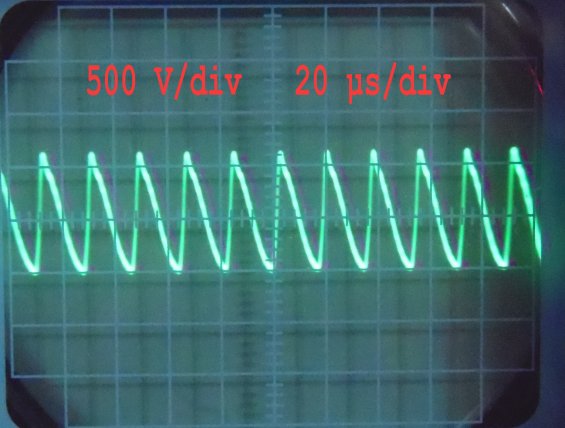

Привет всем ! Продолжение сравнения вилок. В этот раз использую плазменный цилиндр, на который надета Tesla pancake, съем с места спайки ее двух проводов, сигнал на фото. Сначала заряжал один конденсатор 330 µF x 400 V до 200 V. Вилке Мишина нужно 2 минуты и 28 сек, а вилке Авраменко 2 мин. 44 сек. Потом заряжал 2 параллельно соединенных конденсатора 330 µF x 400 V также до 200 V. Вилке Мишина нужно 4 минуты и 16 сек, а вилке Авраменко 4 мин. 18 сек.
Напряжение здесь большое – катушка сильно « кусается » - от кожи идет вонючий дым, но спад импульса не резкий.

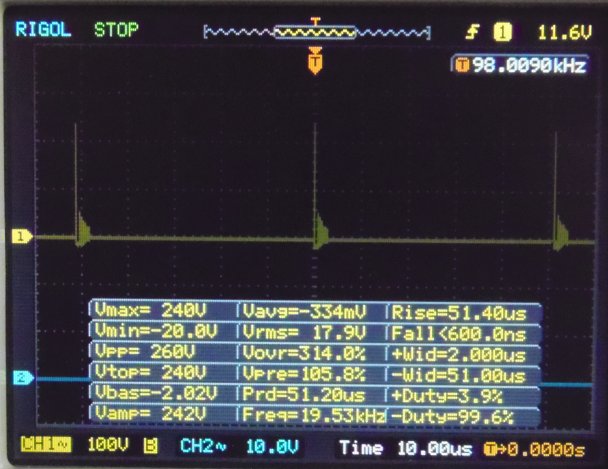

Привет всем! Продолжаем сравнивать вилки. Качер тот же самый, только транзистор MPSA06 сменил на BD237: здесь амплитуда 240 V. Сигнал на фото. Снимаю прямо с коллектора транзистора. В этот раз подключить цифровой тестер сходу оказалось невозможно — показания крутятся около 0. Сначала подключил аналоговый и следил за зарядкой конденсатора 330 µF x 400 V в течение 10 минут. Вилка Мишина заряжает за это время до 42,5 V, а вилка Авраменко до 27,8 V (конечно, одновременно идет разрядка через тестер). Второй опыт делал с отключенннным цифровым тестером, через 10 минут отключал качер и тутже включал тестер. Вилка Мишина заряжает за это время до 59 V, а вилка Авраменко до 48,1 V. Точнее, конечно, было бы следить по осциллографу, но здесь важна тенденция. И как мне думается, важен резкий обрыв импульса, а не его амплитуда. Может, я и ошибаюсь и есть еще какие-то факторы.

В эксперименте, в начале темы, сколько вы подавали на схему, какое напряжение?

magnum
Расскажите подробнее, какой именно транс, что на него подавали, что было на выходе.
