Инвертор синус 50 Гц своими руками

Хорошая тема мне она понравилась, так как я не особо разбираюсь в силовой электронике но есть огромное желание познать все тонкости этого искусства; вопрос в следующем:
Могу ли я использовать вместо Ш или Е образного трансформатора к примеру кольцевой тип Epcos №87 или другие варианты если чё не так поправьте. Спасибо за ответ.

для выходного фильтра необходим материал с высокой индук. нас. и с большими потерями(поглощением) на ВЧ...
из практики, ни надо ни чего выдумывать с экзотикой( типа альсифер, синдаст и прочее) наилучший вариант обычное
тр-р железо на 50гц, зазор необходим...железо от ТС-180 легко ставили на инвертор в 5kW....

Поставите и посмотрите!
на свой страх и риск))))

Китай это не очень хорошо. Вот если бы с принципом работы разобраться. Еще раз пересмотрел все видео, но самой главной осциллограммы не увидел. Не хватает осциллограммы шима и выходной синусоиды. Типа фаза на холостом ходу и под нагрузкой. Есть ли сдвиг шима относительно выходной синусоиды. Можно прямо на делителе посмотреть и шим на затворе.

free_f9999 пишет: Китай это не очень хорошо. Вот если бы с принципом работы разобраться. Еще раз пересмотрел все видео, но самой главной осциллограммы не увидел. Не хватает осциллограммы шима и выходной синусоиды. Типа фаза на холостом ходу и под нагрузкой. Есть ли сдвиг шима относительно выходной синусоиды. Можно прямо на делителе посмотреть и шим на затворе.

какой может быть сдвиг шима???
шимом формируется сама синуноида!

А если посмотреть осциллографом? Дело в том, что в индуктивности ( в том числе двигателе) ток сдвинут по фазе на определенный угол относительно напряжения (причем с нагрузкой на валу эта фаза меняется). Поэтому шим должен иметь максимум совершенно в другой точке. Иначе на конденсаторе должны быть провалы и синусоида будет искажена имхо.

ПС: вы же сами заметили на видео, что местами появляется "нахлест". Хотя это могут быть артефакты цифрового осциллографа.

ППС: www.sxemotehnika.ru/sdvig-faz-peremennog...a-napryazheniya.html

free_f9999 пишет: А если посмотреть осциллографом? Дело в том, что в индуктивности ( в том числе двигателе) ток сдвинут по фазе на определенный угол относительно напряжения (причем с нагрузкой на валу эта фаза меняется). Поэтому шим должен иметь максимум совершенно в другой точке. Иначе на конденсаторе должны быть провалы и синусоида будет искажена имхо.

есть такой нюанс...подобный алгоритм коррекции формы синусоиды программно реализуется в контроллере MC3PHAC
www.freescale.com/files/community_files/8BITCOMM/MC3PHAC.pdf
см. стр 10
вообще эта микра. прекрасно работает и на 1-2-3 фазах...была изготовлена куча инверторов(для альтер. энергетики) от 0,5 до 15квт на ее основе...и не было ни одного отказа...

Тут уже стоит конденсатор на выходе. Фазы тока и напряжения на нем 100% не совпадают.

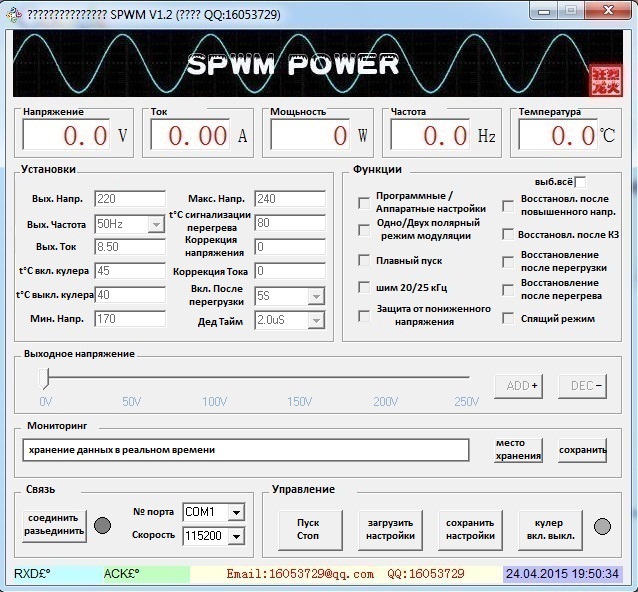

Вот переведённый скрин программы SPWM V1.2
Эталон+ платку протестит,
можно будет подправить если будут замечания по переводу.
