Инвертор синус 50 Гц своими руками
6 года 2 мес. назад
Дима подскажи пожалуйста какого номинала двойной стабилитрон
Это SMBJ48A- Защитный диод, 600Вт, 48В.Номинал диода зависит от входного напряжения.
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
6 года 2 мес. назад
Спасибо сказали Oleg70, AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
6 года 2 мес. назад
Дима если Вам не трудно, можете объяснить, в двух словах, зачем этот стабилитрон раньше нужен был, а сейчас нет
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
6 года 2 мес. назад
yastreb1989
Новый участник
Сообщений:
17
супрессоры для трансовый инверторе они не нужны))
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
6 года 2 мес. назад
6 года 2 мес. назад от Pril.
Добрый день. Плата уже готова, занимаюсь монтажом компонентов. И терзают всё время меня мысли по поводу длинны дорожек к ключам. Ведь они должны быть как можно короче. А если пойти другим путём и сигналы к ключам пустить по экранированному проводу!? На своей плате я предусмотрел это. У кого какие мысли будут на этот счёт? Дима, что можете сказать, как опытный человек в силовой электроники?
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
6 года 2 мес. назад
nameless
Осваиваюсь на форуме
Сообщений:
32
Pril пишет: Добрый день. Плата уже готова, занимаюсь монтажом компонентов. И терзают всё время меня мысли по поводу длинны дорожек к ключам. Ведь они должны быть как можно короче. А если пойти другим путём и сигналы к ключам пустить по экранированному проводу!? На своей плате я предусмотрел это. У кого какие мысли будут на этот счёт?

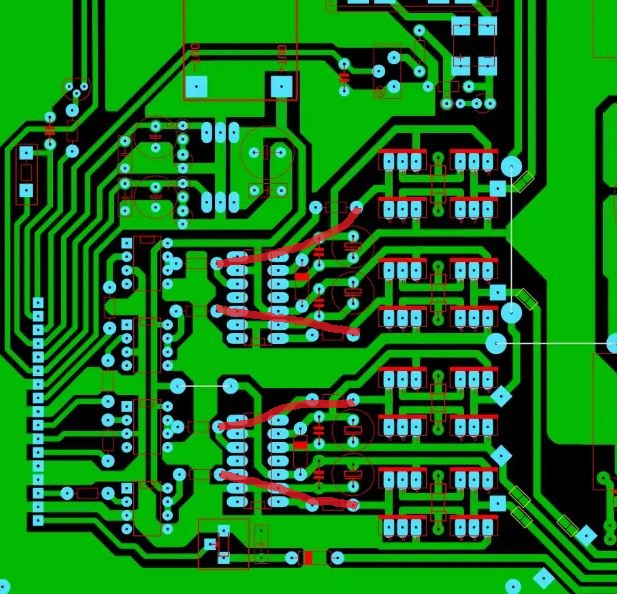

По моему драйвера лишние на плате, поставте перемычки вместо ирок как на картинке.
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
6 года 2 мес. назад
6 года 2 мес. назад от Pril.
Там у меня еще грубая ошибка на одном ключе, так с этой ошибкой и плату сделал. Но благо, что исправить не сложно. Я понимаю, что схема уже обговаривалась не однократно и для многих не актуальна. Но для меня главное что бы инвертор работал стабильно и надёжно. Нет, драйвера IR2101 не лишние! Почитайте статью которую я вложил.
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
6 года 2 мес. назад
yastreb1989
Новый участник
Сообщений:
17
Pril печатка не очень проблемы будет если хочешь стабильно работало ставь оптика после оптикой повторители дорожки очень длинные двух этажник сделай что бы от драйверов до затвора минимальном было)такая печатка не пойдет как у тебя)
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
6 года 2 мес. назад
yastreb1989 пишет: Pril печатка не очень проблемы будет если хочешь стабильно работало ставь оптика после оптикой повторители дорожки очень длинные двух этажник сделай что бы от драйверов до затвора минимальном было)такая печатка не пойдет как у тебя)
И я о том же, по этому и спрашиваю можно ли по экранированному проводу подать сигнал на управление ключами, как вариант!? Плату разрезать не проблема.
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
6 года 2 мес. назад
yastreb1989
Новый участник
Сообщений:
17
хорошего результата не будет)
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
