Инвертор синус 50 Гц своими руками

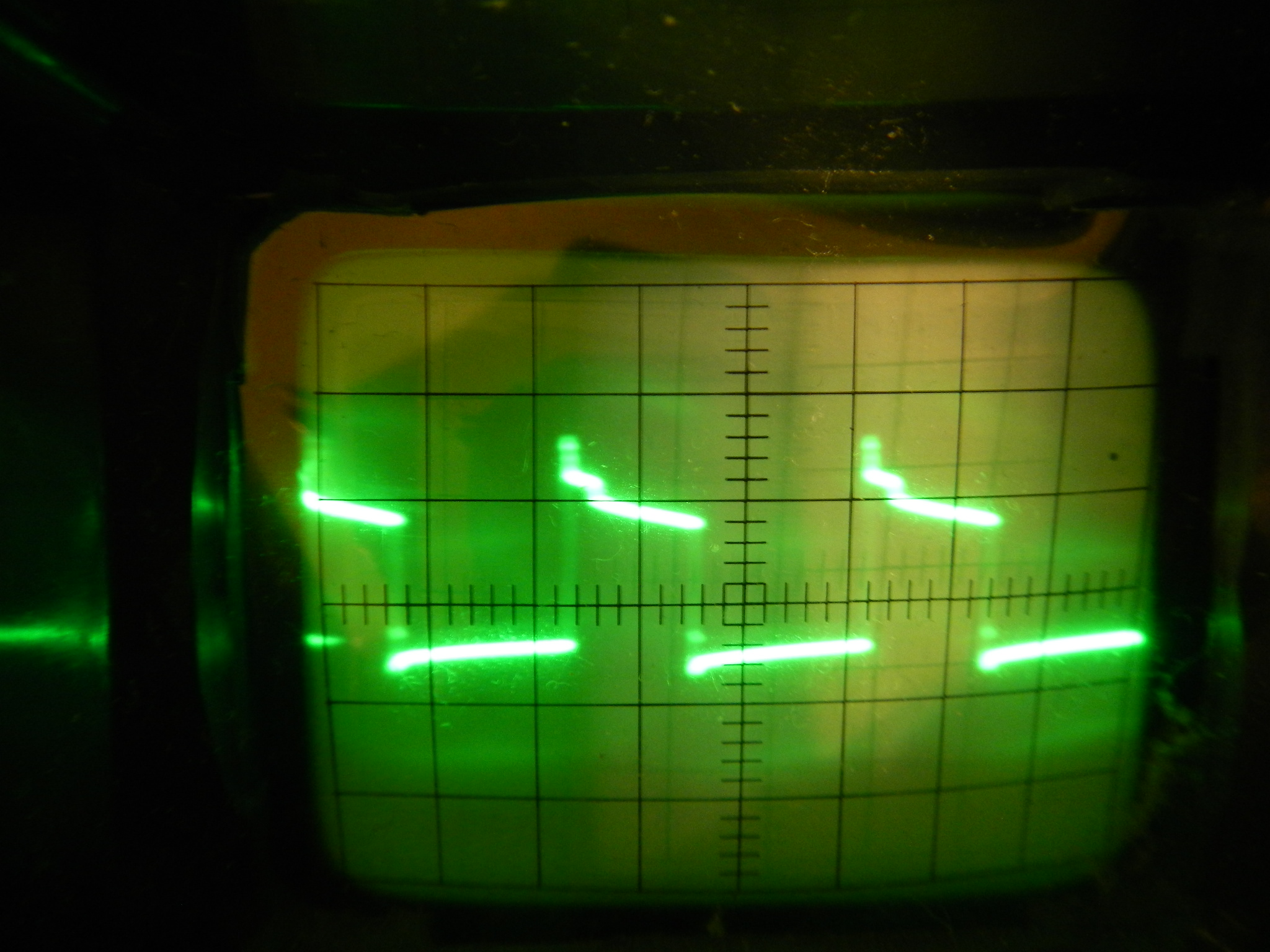

Собрал я генератор на TL494+IR4427 и 2-х трансах. Трансы намотал с 3-мя обмотками - одна входная и 2 выходных. Количество витков примерно 25, пропорция 1:1. На выходе формируется амплитудное значение импульсов 18-19 В. Даже стабилитроны можно не ставить. На осциллографе получил следующие импульсы:

Видно, что верхушка с небольшой ступенькой - это не критично?

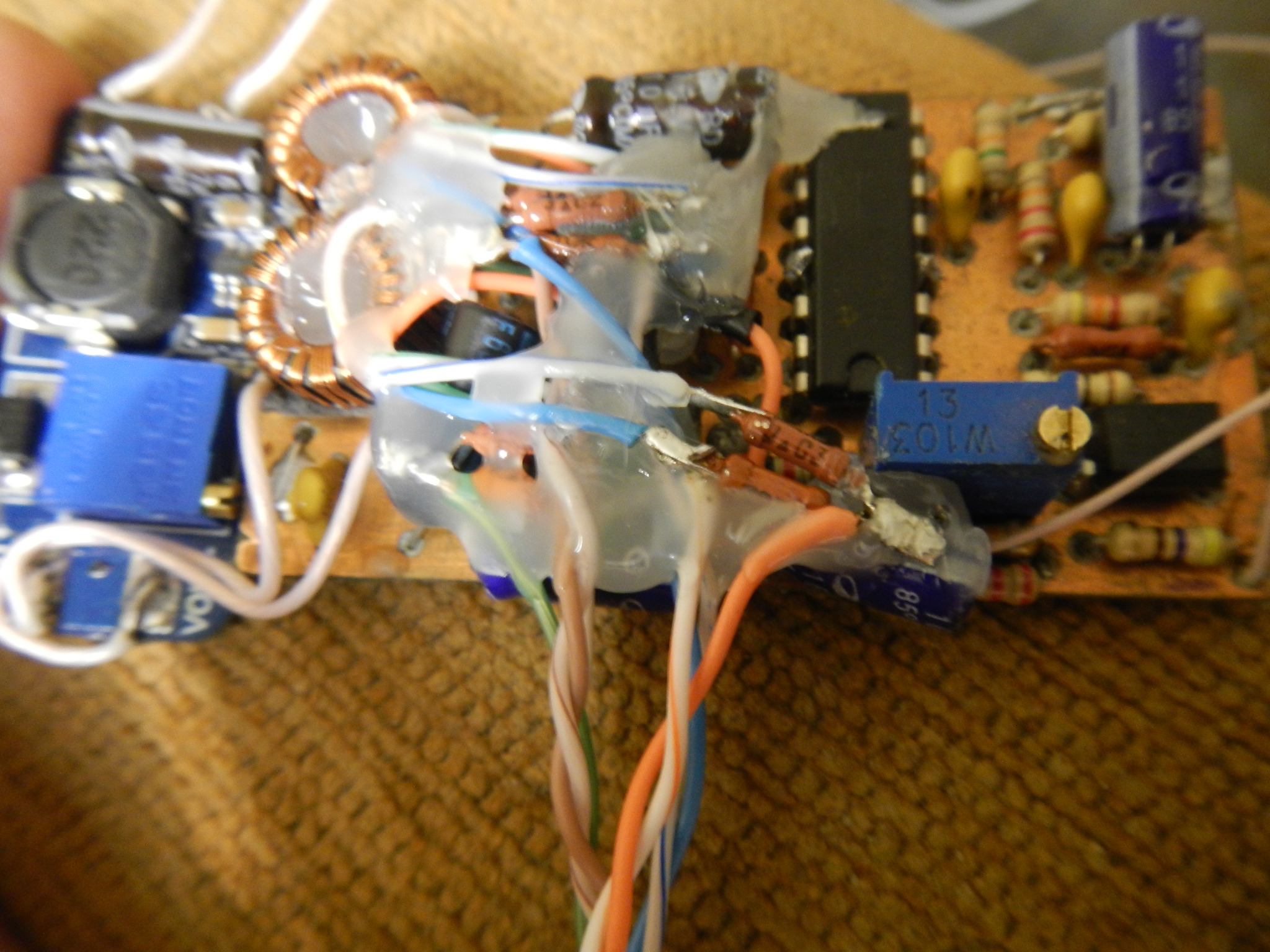

Частота у меня 34,5 кГц. Кстати, генератор потребляет 100 мА по линии 14,5 В. Чуть греется IR4427 и сами трансы на ферритовых кольцах. Трансы сделаны из колечек 1 см в диаметре. Вот что вышло:

Собственно, собрал схему - все отлично работает. Вот только IR4427 и трансы все же слегка теплые. Но перематывать у меня нет желания. На холостом ходу блок DC-DC потребляет 0,11 А при 13,8 В, что меня вполне устраивает. КПД при нагрузке 25 Вт составило 75%, при 50 Вт 86%, при 100 - 200 Вт КПД максимальное и колеблется от 95 до 98%. Что-то КПД прямо отличное получилось. Ну и напряжение на выходе при 200 Вт снижается со стабилизированных 48 В до 45 В. Но для меня это совершенно не критично. Я получил то, что хотел. Данный DC-DC блок будет применяться для авто усилителя, и его мощность в пике не будет превышать 300 Вт. Отдельное спасибо Graffaw за схему и помощь при сборке.

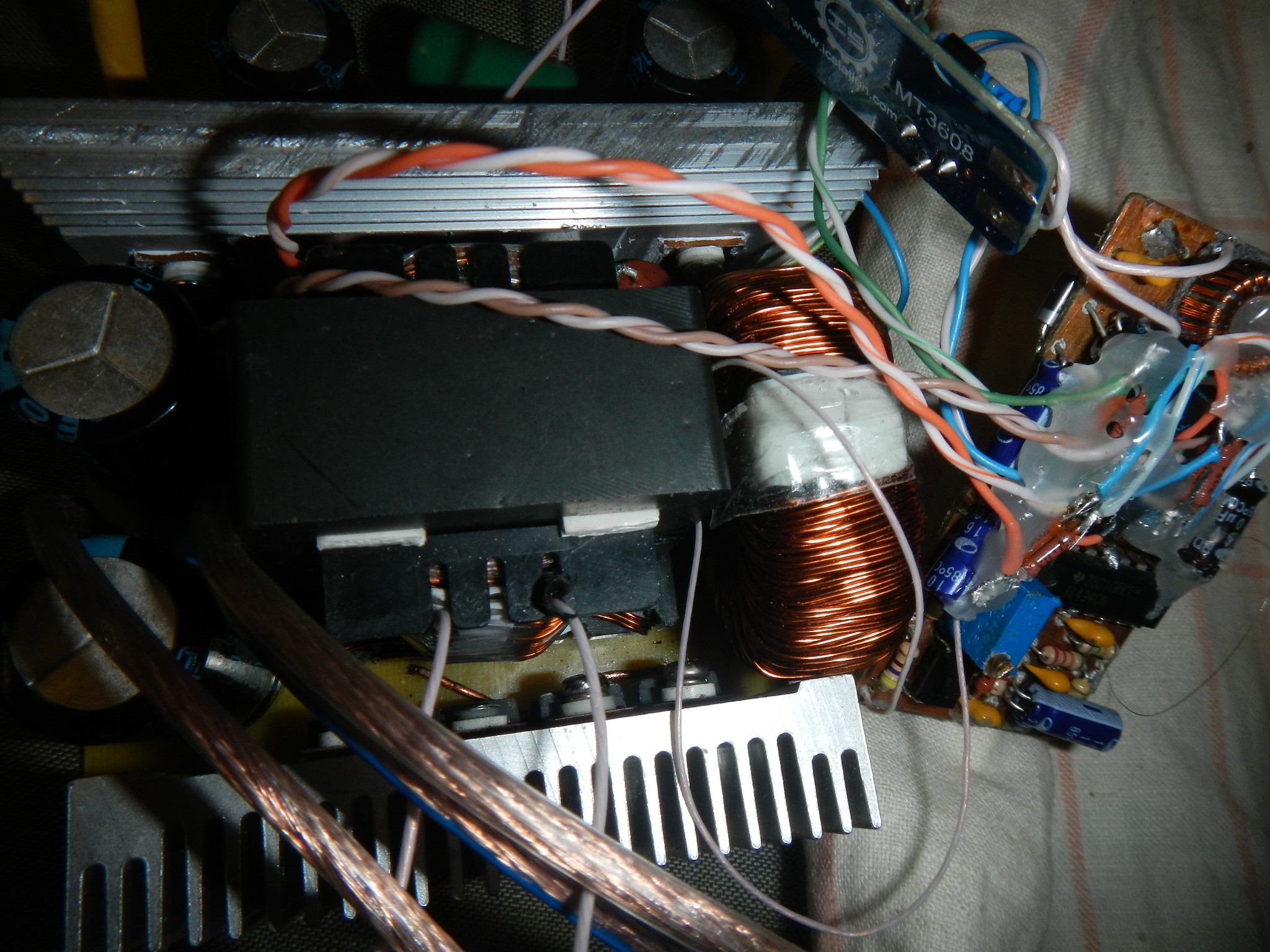

Кстати, все радиаторы на полевиках и диодах чуть теплые спустя 5 мин работы. Ферритовый транс практически холодный, нагрев дросселя тоже не заметил. Вот что получилось (потом еще добавлю защиту от пониженного/повышенного напряжения):
