Инвертор синус 50 Гц своими руками #90843
Я раньше заказывал
ru.aliexpress.com/item/Free-shipping-10p...4582721.html----20шт
вродь качество не плохое, как сейчас не знаю...
в силу кривых рук спалил парочку (не в инверторе)... внутрянка на фото
мне бы с затворным резиком разобратся как его расчитать чтоб дергать затвор емкостью аж почти в 20 нан
и вопрос: какое время на ослике выставлять чтоб смотреть сигналы на затворах? (а то как то у всех показания не сходятся)
ru.aliexpress.com/item/Free-shipping-10p...4582721.html----20шт
вродь качество не плохое, как сейчас не знаю...
в силу кривых рук спалил парочку (не в инверторе)... внутрянка на фото
мне бы с затворным резиком разобратся как его расчитать чтоб дергать затвор емкостью аж почти в 20 нан
и вопрос: какое время на ослике выставлять чтоб смотреть сигналы на затворах? (а то как то у всех показания не сходятся)
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
6 года 4 мес. назад
Инвертор синус 50 Гц своими руками #90847
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
6 года 4 мес. назад
6 года 4 мес. назад от quakeer.
Инвертор синус 50 Гц своими руками #90859
wyst, спасибо большое за разъяснения. в общем начал выискивать напряжения на точках в схеме и выяснил, что при сборке схемы перепутал номиналы резисторов местами и из за этого нужных напряжений не появлялось и, соответственно, обратная связь не работала. После установки все на свои места, удалось выставить нужное выходное напряжение, путем подбора R14 и подстройкой R13 в схеме. Теперь ток потребления при ХХ равен 0.02А, то есть заметно упал, по сравнению с предыдущими показателями.

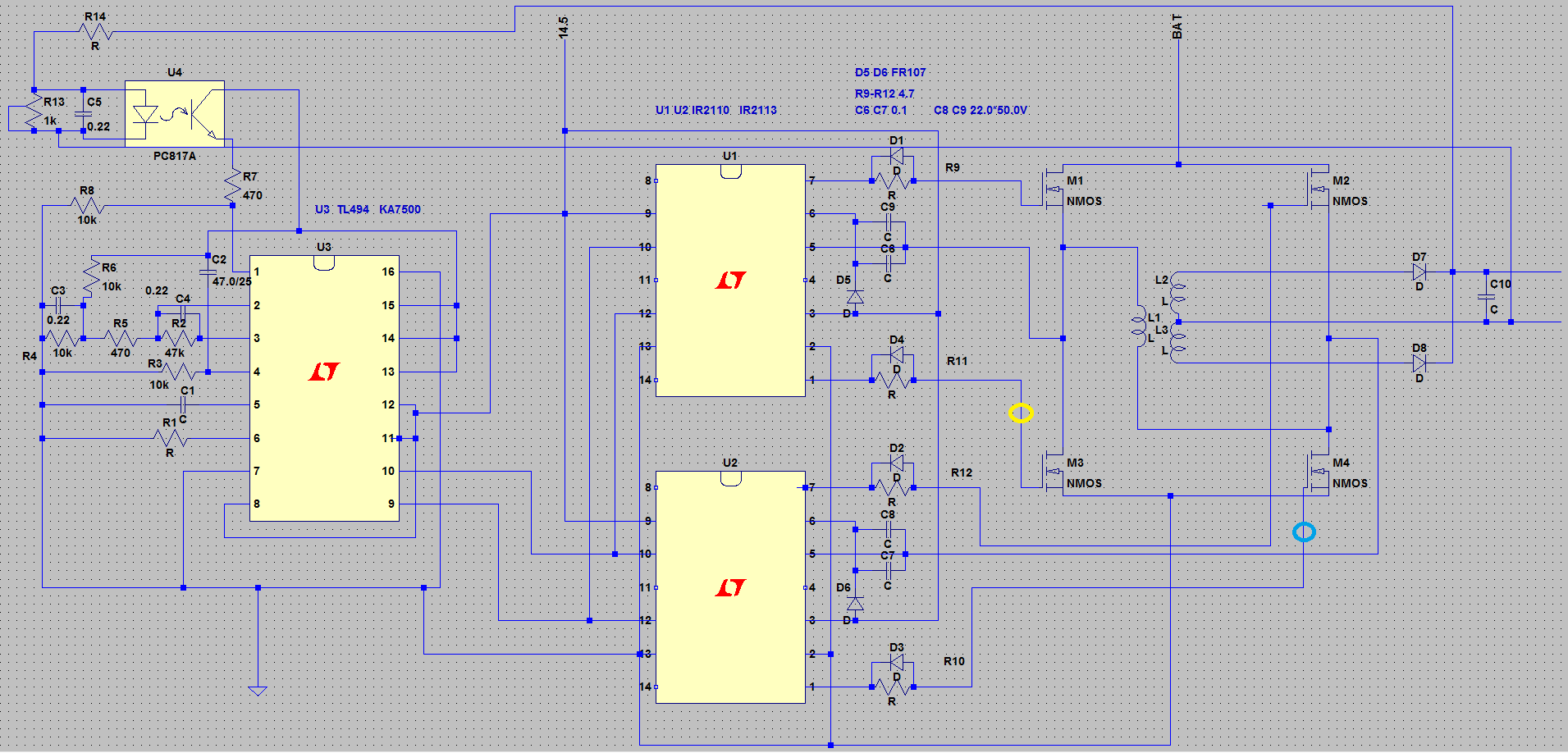

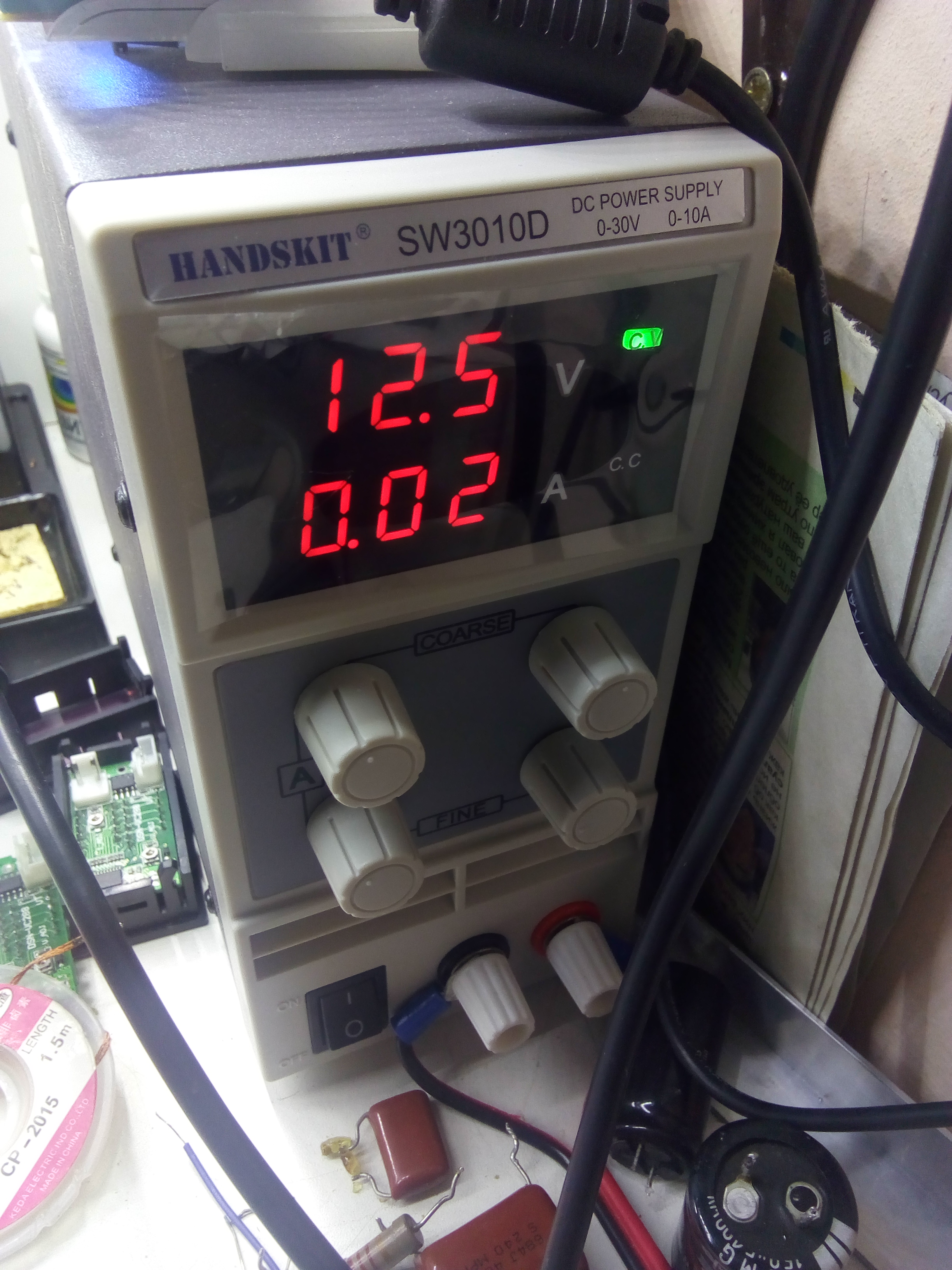

Холостой ход:

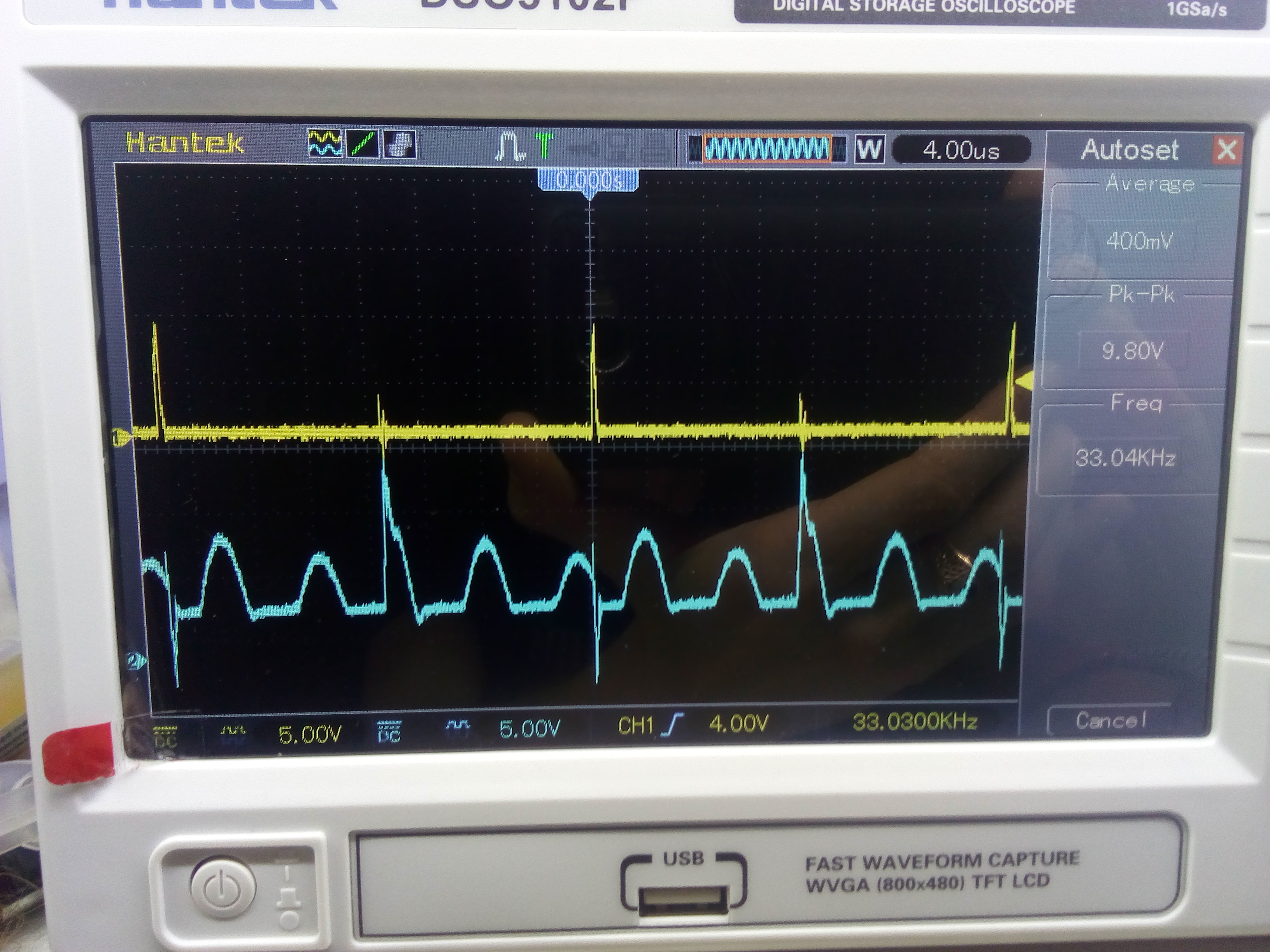

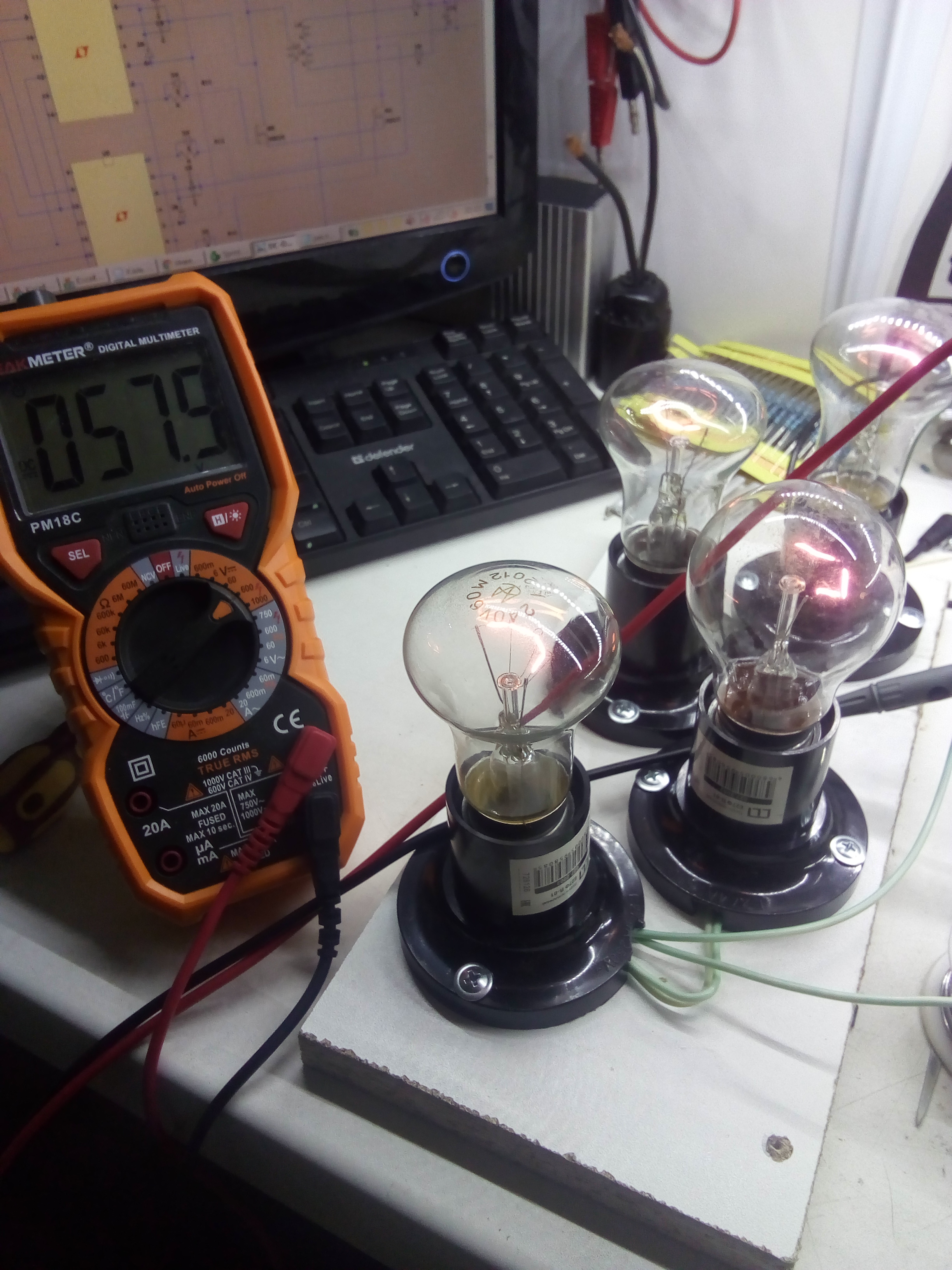

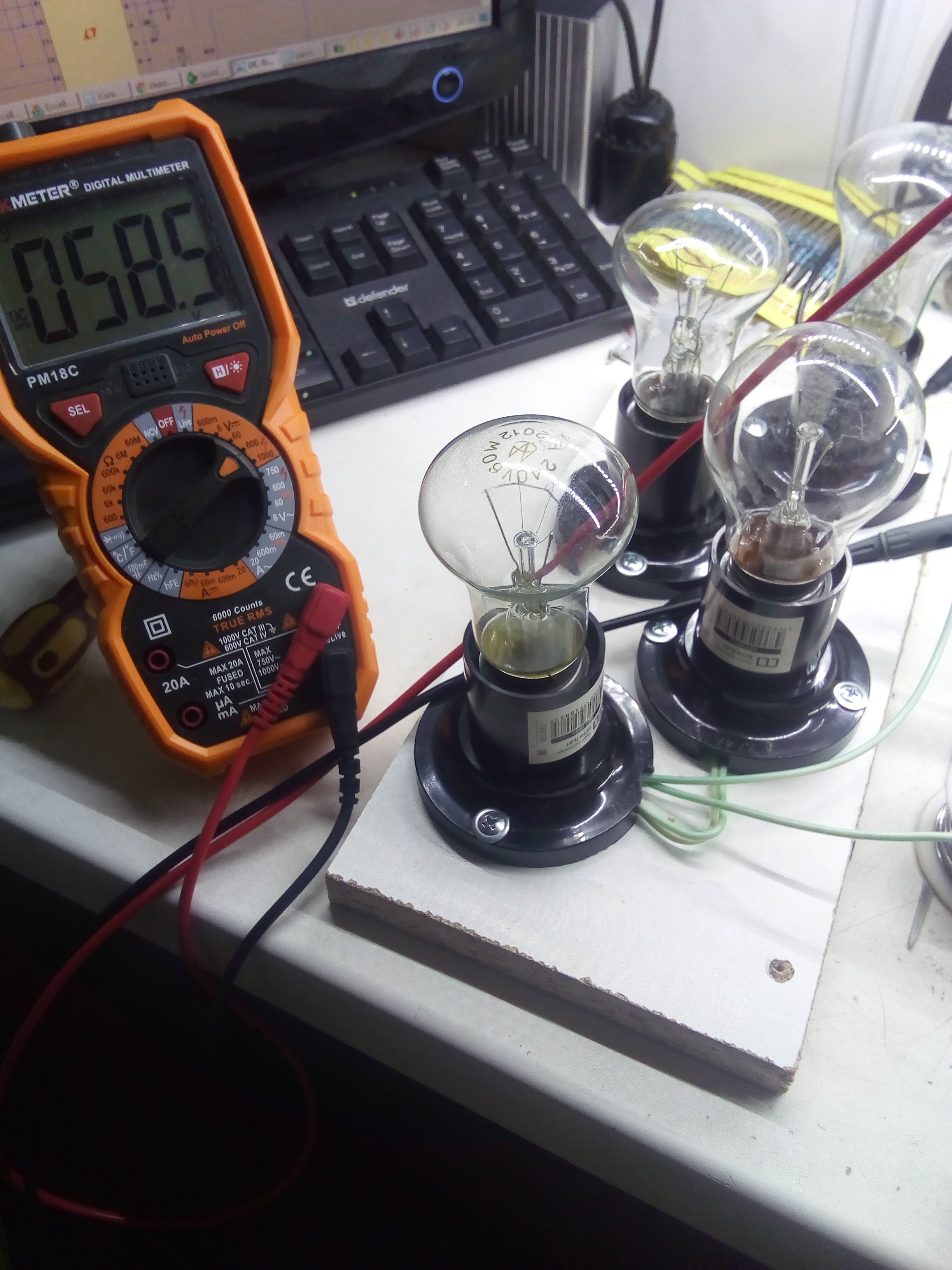

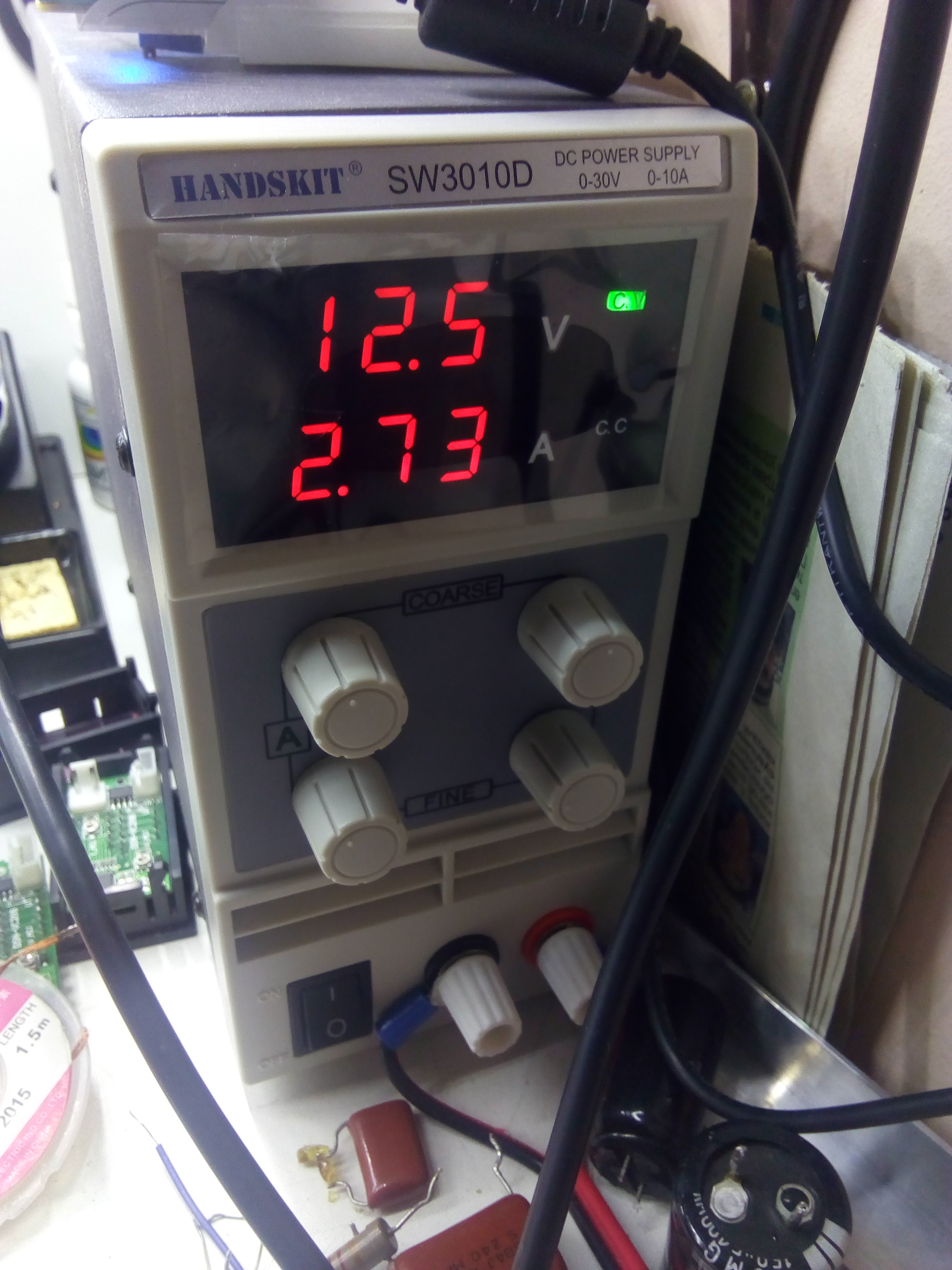

Под нагрузкой:

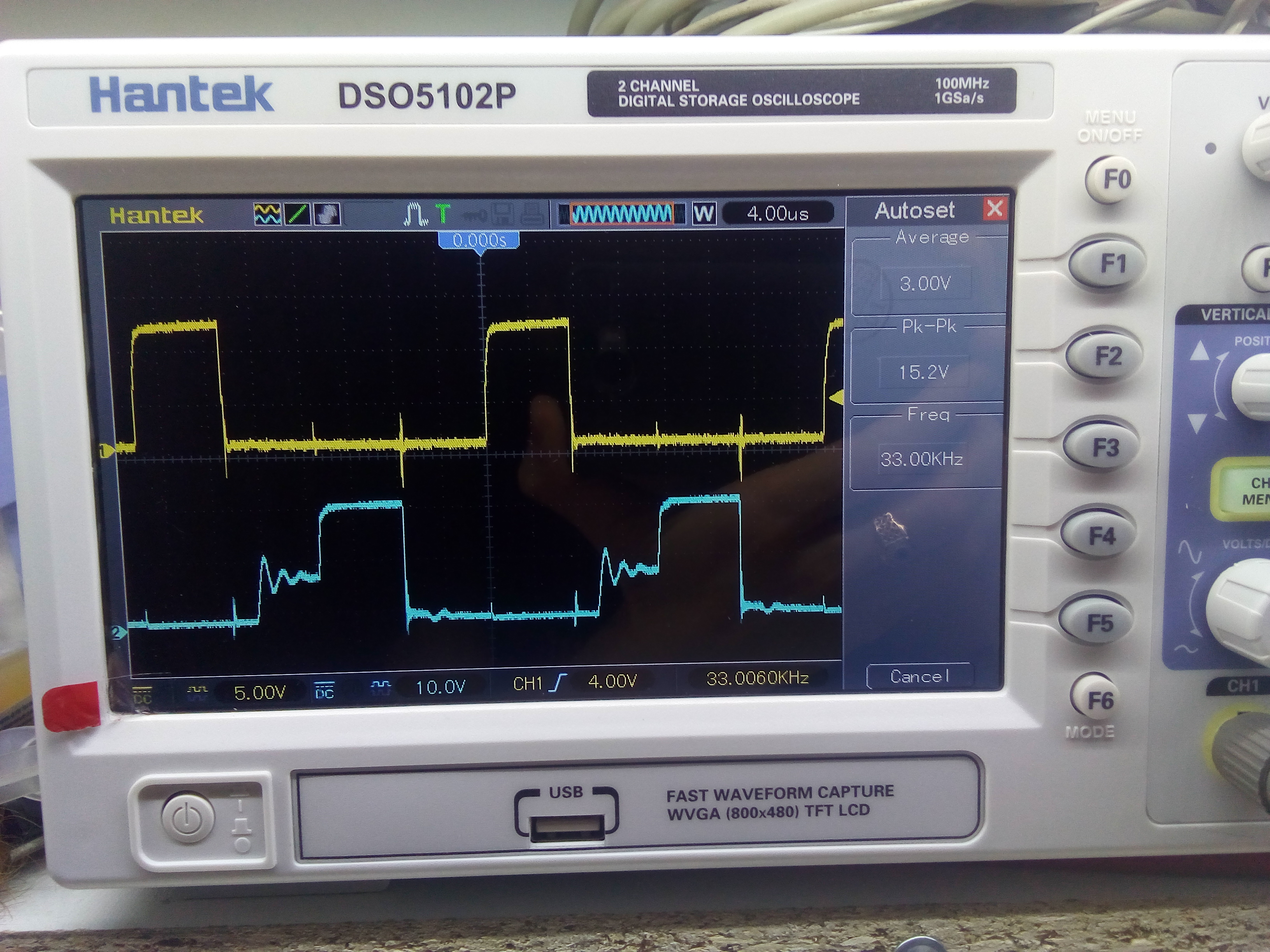

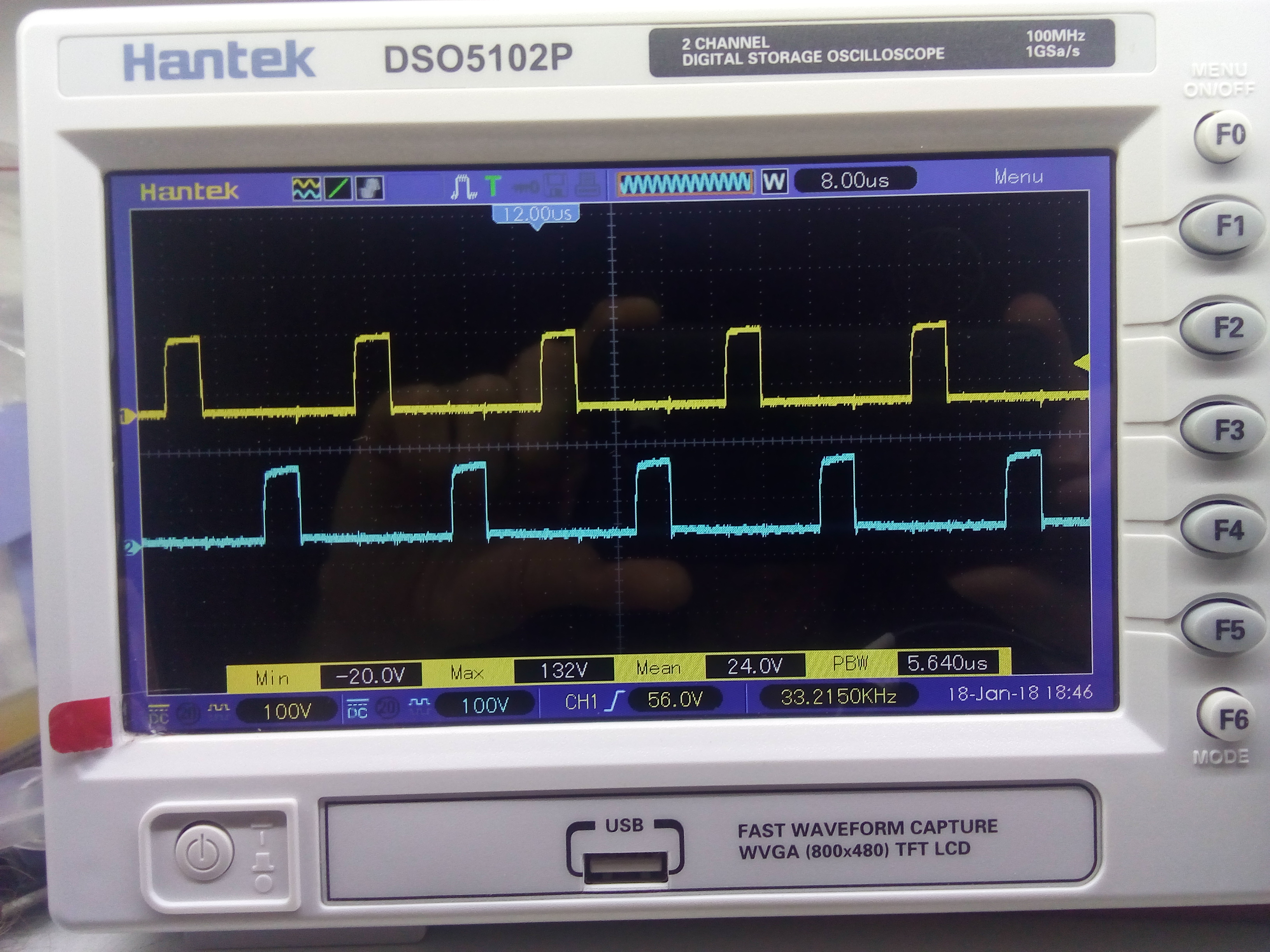

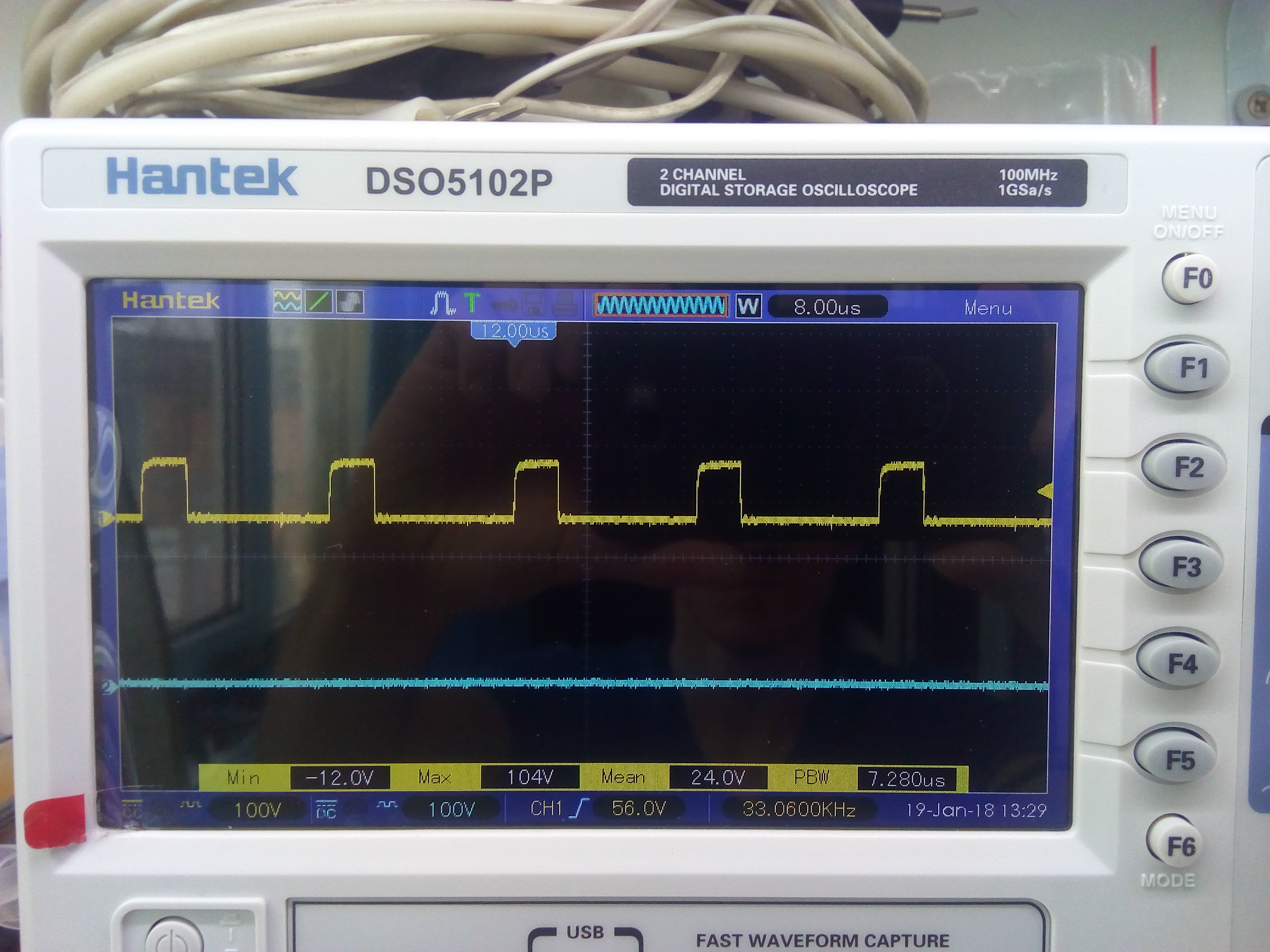

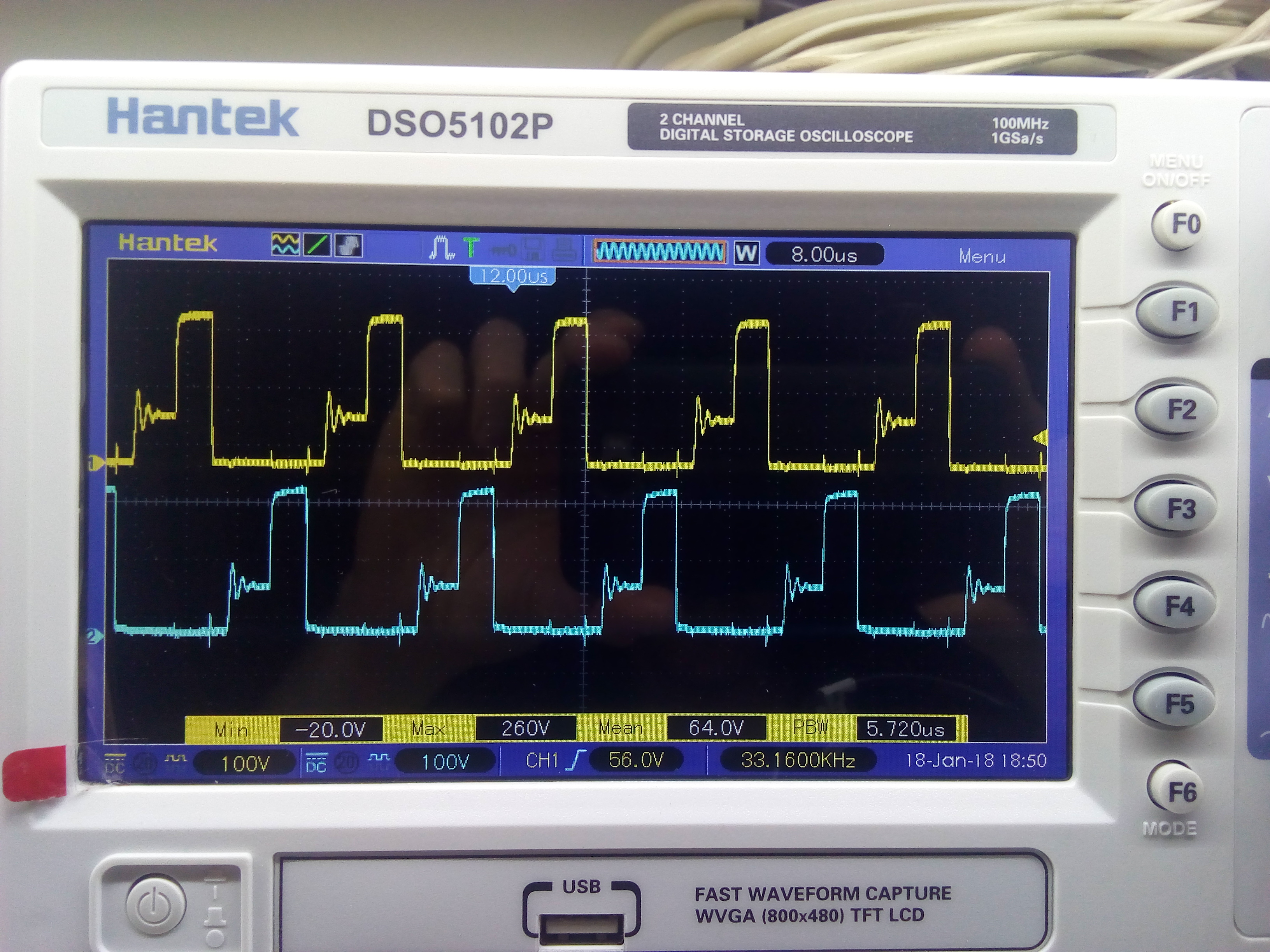

Ну, и соответственно, назрел очередной вопрос. С формой сигнала что-то не так? Почему, я так понимаю, сигнал верхнего плеча выглядит хорошо, а у нижнего имеется ступенька. И если с сигналом действительно что-то не так, то как его исправить?
Холостой ход:
Под нагрузкой:
Ну, и соответственно, назрел очередной вопрос. С формой сигнала что-то не так? Почему, я так понимаю, сигнал верхнего плеча выглядит хорошо, а у нижнего имеется ступенька. И если с сигналом действительно что-то не так, то как его исправить?
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
6 года 4 мес. назад
Инвертор синус 50 Гц своими руками #90879
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
6 года 4 мес. назад
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
6 года 4 мес. назад
Инвертор синус 50 Гц своими руками #90902
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
6 года 4 мес. назад
Автор темы
Инвертор синус 50 Гц своими руками #90920
так и будут сигналы
все не парься

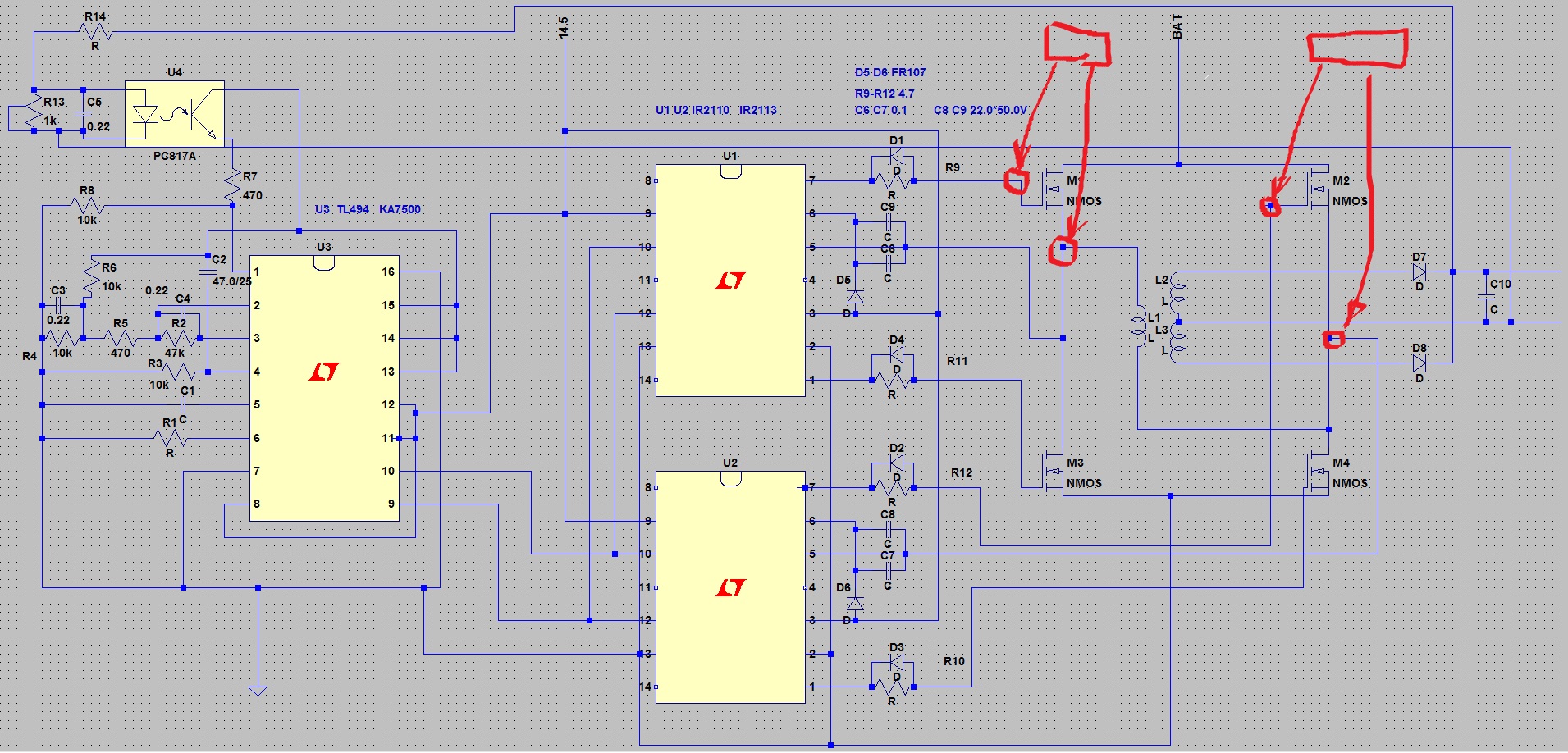

замер у тебя верхних ключей произведен относительно минуса питания моста!
