Проверил транс и в обратную сторону (от транса 300-400 Вт). При переменке 26,5 В ток х.х. составил 0,25 А. Итого 6,6 Вт на х.х. Напряжение на вторичке 266 В. Нагрузил вторичку галогенкой. Получилось 182 В 2,25 А на выходе и 18 В 23,5 А на входе (разумеется, второй транс слабый и проседает с 26,5 В до 18 В под нагрузкой).

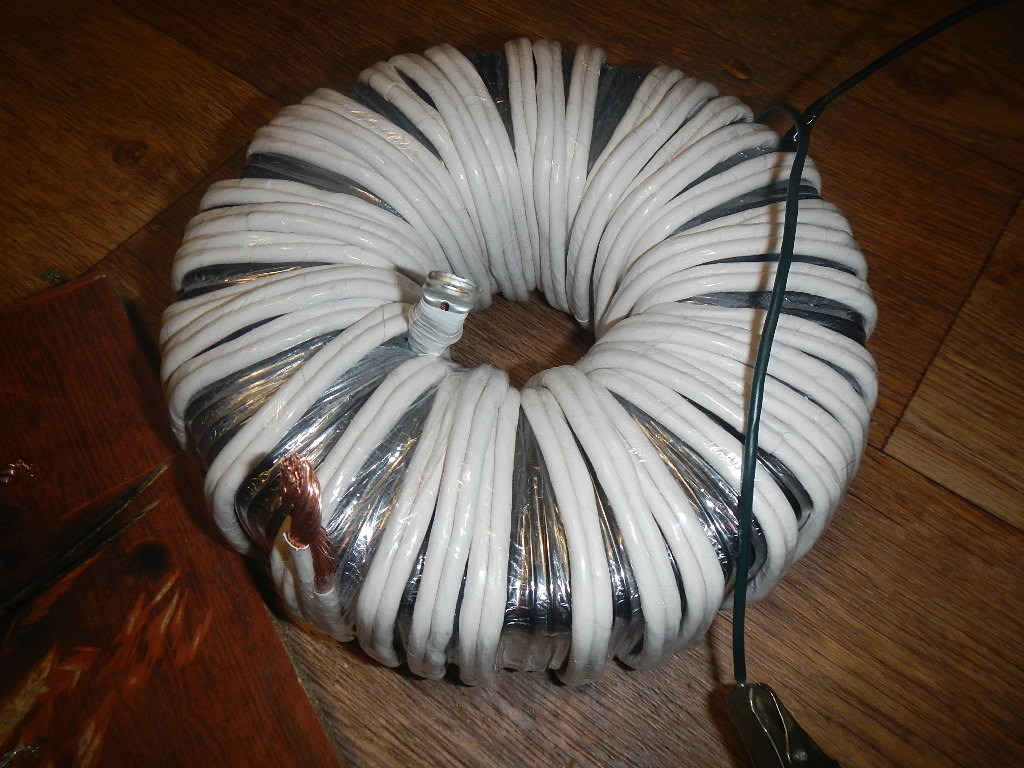

Кстати, прикладываю фото.

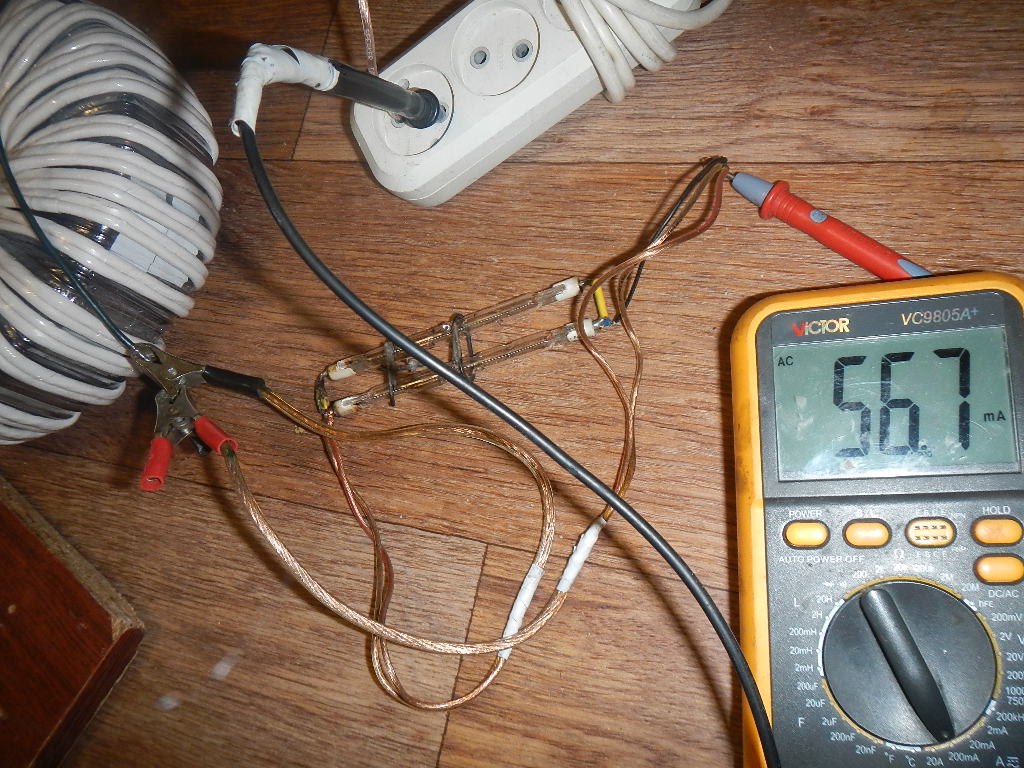

P.S. При старте подключаю галогенку, а потом ее замыкаю. Иначе через раз выбивает автомат на 16 А - пусковой ток у транса огромный, если не попасть в нужный момент.
Все проверил на нихромовой спирали - транс почти выдает всю свою мощность (полную замерить не получилось - розетка проседает). На выходе 19,75 В (просадка 1,3 В), ток 95 А. На входе 210 В (напряжение в розетке проседает аж на 10 В при такой нагрузке! на холостой 220 В) 9,5 А. На выходе 1860 Вт, на входе 2000 Вт. КПД транса где-то 93% - вполне хороший результат, я доволен. Поэтому не зря я взял большее количество витков для транса. А именно, 370 витков вторичка и 36 витков первичка.
Есть вопрос: Стоит ли сделать небольшой запас по напряжению с учетом того, что будут стоять 2 дросселя на входе? Индуктивность каждого из них примерно 25-30 мкГн, длина провода (суммарно) в районе 2,5 метра. С учетом его сопротивления в районе 0,002 Ома на эту длину получим, что при 100 А упадет всего 0,2 В на проводах и дросселях. Стоит ли заморочиться и смотать 1 виток (будет 35 витков вместо 36)?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
К стати при одинаковых условиях отдача от солнечных батарей выше чем у умудрённого Китайского МРРТ на современном проце последнего поколения.
И плиз пожалуйста в личку. Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Дросели, я бы вообще посоветовал убрать на входе. Они там потери будут только, думаю, слздавать.diver52 пишет: Есть вопрос:[/b] Стоит ли сделать небольшой запас по напряжению с учетом того, что будут стоять 2 дросселя на входе? Индуктивность каждого из них примерно 25-30 мкГн, длина провода (суммарно) в районе 2,5 метра. С учетом его сопротивления в районе 0,002 Ома на эту длину получим, что при 100 А упадет всего 0,2 В на проводах и дросселях. Стоит ли заморочиться и смотать 1 виток (будет 35 витков вместо 36)?
Чтоб ответить, сколько дроели просадку сделают на какой мощьности, нужно знать, на какой частоте будет работать вход. Если на 50 герц.
25 микрогенрий создают реактивное сопротивление 0,007853981625000001 ом. При 100 амперах это будет 0,7 вольт просадка. Так как такие два дроселя, то вероятно будет 1,4 вольт просадка. Ну если на входе 50 вольт, то это где-то 3 процента просадка. Ну и на выходе будет не 220 вольт, а 3 процента, это каких 6 вольт. Только вот для чего эти дросели? Они и омические потери создают, и нагрев ферита, хотя там может и ничтожный, но они будут пукать выбросы ОЭДС, которые смогут только греть транзисторы. Лучше уж первичку, по моему, трансформатора больше витков намотать, если хочеться холостой ход уменьшить. А ещё лучше, может обратную связь сделать, и чтоб без нагрузки вообще вырубалась генерация и переодически редко включалась?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
не пиши ты всякую ерунду!
если не в теме не давай людям советов!
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
lensk1964 пишет: Всё давно собрано и работает (собрано на картонках), схему сбросил, перед тем как расшить плату и отправить в Китай для изготовления, Задача стоит сделать блок на все случаи и для любых целей, думал кто то идею подкинет. ели нет значит в таком виде и будет.
К стати при одинаковых условиях отдача от солнечных батарей выше чем у умудрённого Китайского МРРТ на современном проце последнего поколения.
И плиз пожалуйста в личку. Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
на плате когда соберешь покажешь
и как работает тоже интересно посмотреть
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Без обид, но действительно ответы не верные и не по теме. В плане дросселей Эталон (Дмитрий) еще давно писал и рассказывал, что они необходимы, чтобы довольно заметно снизить ток х.х. и сгладить нарезку ШИМ на НЧ транс. Это все обсуждалось.
Эталон+
Судя по количеству витков 36 низковольтная часть и 370 витков высоковольтная и плотности тока 3,3 А*мм2 все хорошо вышло в плане трансформатора? Рабочее напряжение у меня будет 33 В, минимум 29-30 В, максимум 37,5 В. Мощность нужна 2 кВт. Ток х.х. при переменке 26 В вышел 0,25 А. Если транс подключить к розетке, то я с него снял 2 кВт. Вопрос остается открытым в плане нагрева транса при использовании на полную мощь не более 5-10 мин и по оптимальной плотности тока. И многие говорили про то, что я много витков намотал. Хотя по мне все вышло ОК - транс тянет 2 кВт по посту выше.
