Инвертор синус 50 Гц своими руками

wodynoi пишет: DIR.Эту сторону транзисторов вы посадили на радиатор через изолятор?

Писал, что нет. Запускал вообще без радиаторов.

Андрей.
Доброго всем вечера! Сегодня пришло пополнение моих аккумуляторов и теперь можно пробовать свои силы на 48 вольт.На фото слева стоит старый сварочник думаю его примастырить под это дело.Только одно меня смущает сколько IRF 3808 ставить на плечо моста дабы вытянуть эти 190А в пике .Не сочтите за безумца но мне нужно добиться от инвертора запуска и работы уже этим летом 32го сплита(3 кват)

Андрей я так понял вы хотите низко частотный преобразователь делать. И у вас транс от сварочника п-образный из пластин. Ищите лучше тор или на худой конец ш-образный (броневой сердечник) сними КПД получше и вес особенно с тором полегче и обмотки для тора меньше нужно. А так вы своими батареями железо греть будете.

РАЗРЯДКА КОНДЕНСАТОРОВ НА DC-DC 330V

На киловат нужно 2 транзистора irf3808 (предел 75В), а лучше irf3710 - они 100 вольтовые. Вам на 3кВт нужно будет поставить 6-ть штук. Итого 24-ри штуки.

Всем привет! Попробовал сегодня дать 24в с блока питания.

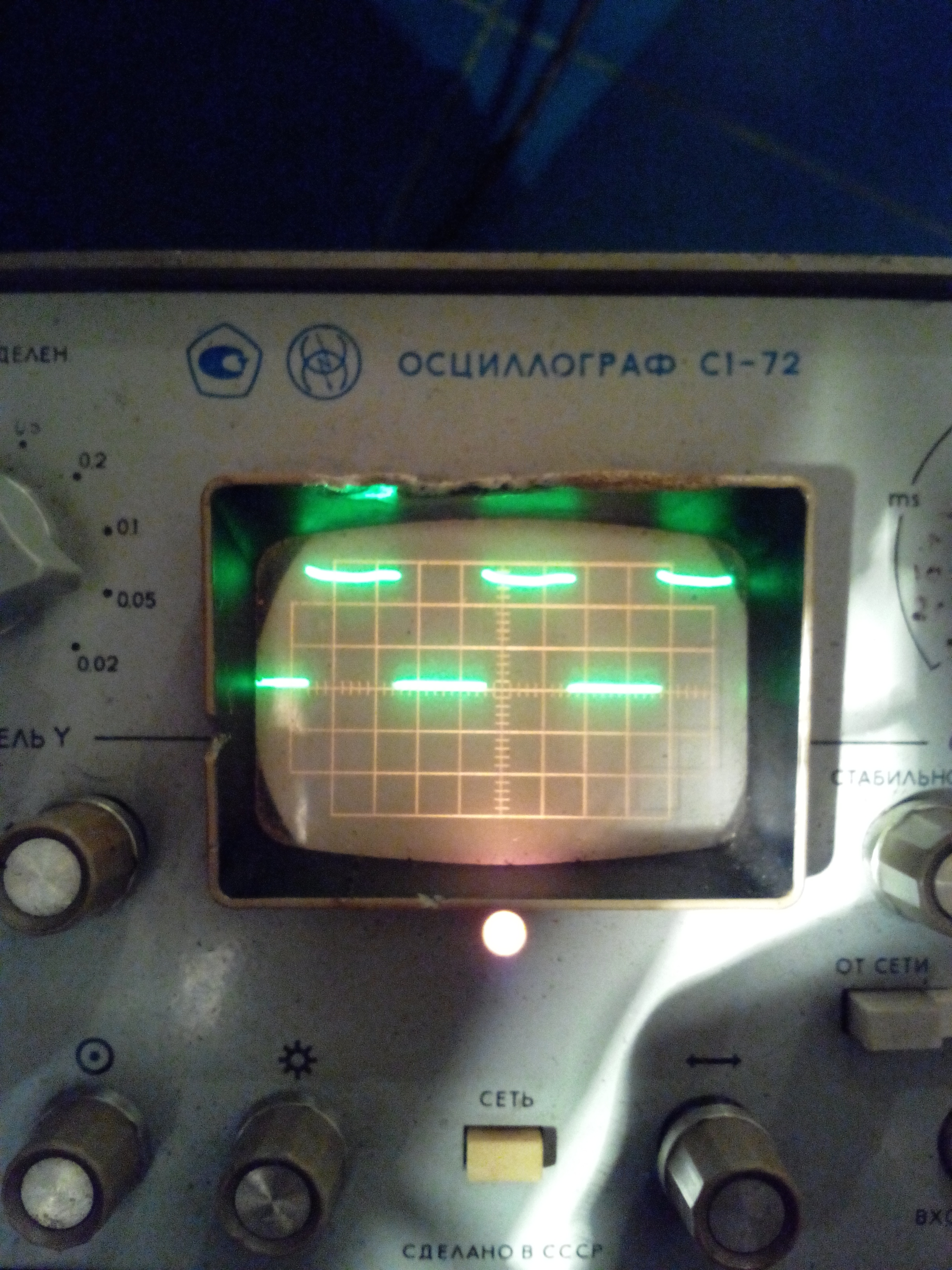

Вот что на затворах ключей по 50 Гц-овой части.



Это на выходе транса.


Еще, в одном плече (верхнем) по 50 Гц-вой части амплитуда напряжения при включеном питании силовой части больше вольт на 10 чем на нижнем. При отсутствии питания по силовой части, равная.
Это нормально? Спасибо.

Еще. Постоянно горит светодиод на плате егешки. Даже при отсутсвии питания по силе. Вставляю другую плату. На ней моргает пока не подашь питание на силу.
Может лм-ка на егешке накрылась после ключа, кторый дыманул?
И почему-то на всех платах при +26С крутит вентилятор. Хотя плата у меня уходит в защиту на +83С.

Очередная головоломка

К инвертору через автомат С16 подключен инверторный кондиционер. Так вот, в 4х случаях из 5и компрессор кондиционера не запускается и выдает ошибку по питанию.
А если и запустится, то минут через 5-15 может отключиться сново.

Если из цепи исключить автомат - все работает во всех случаях.
Если вместо инвертора подключить сеть - все работает.
Чем больше автоматов на пути от инвертора к кодниционеру - тем меньше шансов что он заработает от инвертора.

В чем может быть причина ?

Civ1 пишет: Очередная головоломка

К инвертору через автомат С16 подключен инверторный кондиционер. Так вот, в 4х случаях из 5и компрессор кондиционера не запускается и выдает ошибку по питанию.
А если и запустится, то минут через 5-15 может отключиться сново.

Если из цепи исключить автомат - все работает во всех случаях.
Если вместо инвертора подключить сеть - все работает.
Чем больше автоматов на пути от инвертора к кодниционеру - тем меньше шансов что он заработает от инвертора.

В чем может быть причина ?

у "инверторных сплитов" нет большого, пускового тока. Скорее всего автоматы некачественные. А с напряжением на выходе инвертора ,что происходит при включении сплита?

Civ1 пишет: Очередная головоломка

К инвертору через автомат С16 подключен инверторный кондиционер. Так вот, в 4х случаях из 5и компрессор кондиционера не запускается и выдает ошибку по питанию.
А если и запустится, то минут через 5-15 может отключиться сново.

Если из цепи исключить автомат - все работает во всех случаях.
Если вместо инвертора подключить сеть - все работает.
Чем больше автоматов на пути от инвертора к кодниционеру - тем меньше шансов что он заработает от инвертора.

В чем может быть причина ?

Возможна причина в индуктивности катушки автомата, если схема инва, без транса.(инв без транса плохо переваривает индукт нагр, поэтому часто можно встретить 2 фильтра, но обратная связь на ЕГшку идёт от 1го фильтра
стоит посмотреть осликом синус на выходе. Был подобный косяк при подключении болгарки 2,2 кв к 4кв инв. хотя 2 чайника инв держал, на выходе (вне корпуса) пришлось фильтр смостырить. на ферит от отклонялки ТВ 8 витков в 2 провода и по выходу ёмкость 0,47мк, дефект исчез,

Ничего я не заметил на осциллографе во время пуска кондиционера, немного амплитуда проседает, вольт на 5, но она так же проседает и при питании от сети. Интересно, что если кондишин включить на меандр, то он нормально запускается с тем же автоматом. А без автомата никогда не показывает ошибки по питанию, даже если во время работы киловаттный насос стартует.

Синфазный фильтр на выходе стоит, не помню точно 19 или 22 витка на кольце.
