Инвертор синус 50 Гц своими руками

забыл что на предидущей странице картинка была как вы защиту по току переделали.
SPWMEN если на нём 5вольт прцессор работает, если подтянеть к земле то генерация выключиться.

diver52 пишет: someuser
Спасибо. По 2-ой схеме более менее все понятно. Но пусть еще кто-то ее посмотрит,...

указанный компаратор 393 имеет выход с открытым коллектором, поэтому его нужно подтягивать резистором к питанию. Если хочешь четкого срабатывания компаратора при смене уровней , то нужно рассматривать варианты построения компаратора с гистерезисом.

Прикупил вчера по дешевке оптодрайвера LTV4N25. Глянул по даташиту похоже совсем не то. Или все же подойдут? Также целой проблемой оказался выбор полевиков P и N типа - чтобы и по цене вышло недорого, и нашлись еще P проводимости. В итоге так и ничего не подобрал.

diver52 пишет: Всем спасибо. На авито покупать как-то рискованно. Обжигался и не один раз. Тем более, с других областей. Покупаешь кота в мешке. Мало того, что могут в лучшем случае подкинуть сердечник плохого качества. И как максимум вообще ничего не выслать или выслать кирпичи. Сейчас такие времена, когда обман кругом просто, и доверять частникам я бы не стал это точно. Лучшая практика - это пришел, посмотрел и купил. Или заказ в интернет магазинах - тут шансов попасть на деньги меньше.
Собственно, почему я и решил начать сборку инвертора с трансформатора - это самая сложная часть, от которой зависит как КПД, так и ток ХХ. Да и достать толковый сердечник не просто. Делаю инвертор для себя, так сказать, на всю жизнь. Не хочу покупать инверторы сомнительных производителей таких, как а-электроника или МАП. Эталон (Дмитрий) о них рассказывал, как их делают. Выйдет и дороже, и хуже, нежели собирать самому. Да, в самоделке могут сгореть ключи или еще что-то. Но ты будешь знать, что менять и как менять. И будет неубиваемая часть - это трансформатор. В советские времена трансы работали и по 50 лет, и ничего. Если его делать самому и ориентироваться на качество, то думаю такое достижимо.
А так у меня будет кучу времени в январе и феврале, когда по работе почти нет никаких заявок, и можно это время полностью посвятить сборке и изучению схем, вникнуть во все. Пока что выложил объявления о покупке стабилизаторов / ЛАТРов / пуско-зарядных устройств и т.п. на основе тороидальных трансов. Думаю не спешно найду хороший вариант по дешевке. Перед покупкой буду дотошно смотреть и проверять. Специально не буду тратить на эксперименты хороший провод 2,1 мм с бухты. Ибо после перемотки у него начнет трескаться изоляция - он тряпичный, с какой-то специальной пропиткой. Это даже лучше, чем лак или эмаль, но он не терпит многократных перегибов и может слегка треснуть или распуститься. Буду экспериментировать отрезком, который уже намотал.

Полностью поддерживаю. кроме того горят так называемые заводские инв на ура, иногда из за применения прошитых контр восстановить нет возможности. да и сделаны по принципу проще и дешевле а продать по дороже. буквально вчера притащили чина чудо на киловат 24в питание стоят литы по питанию на 25в все вздуло, не понятно как он мог работать ?????
Совет на счёт провода, я с ним давно работаю и поступаю следующим образом....Подвешиваете провод за концы к концам пинцета привязываете хорошую губку, обмакиваете в лак и проходитесь по проводу. и смело можно мотать и перематывать изоляция не лопнет. С данным проводом я не изолирую первичку от вторички только на ребро транса ложу картонку.

новая плата проверка

vladmir67
Спасибо за видео. Тоже хочу поскорее доделать инвертор, но четко для себя решил, что остановлюсь на НЧ трансе. Меня интересует реализация питания +14 и -5 В на затворы полевиков. Дает ли это ощутимый выигрыш в плане КПД? Или можно использовать обычную схему, где подается +14 и 0 В на затворы. Если не сложно, можете поделиться схемой?

diver52 пишет: vladmir67
Спасибо за видео. Тоже хочу поскорее доделать инвертор, но четко для себя решил, что остановлюсь на НЧ трансе. Меня интересует реализация питания +14 и -5 В на затворы полевиков. Дает ли это ощутимый выигрыш в плане КПД? Или можно использовать обычную схему, где подается +14 и 0 В на затворы. Если не сложно, можете поделиться схемой?

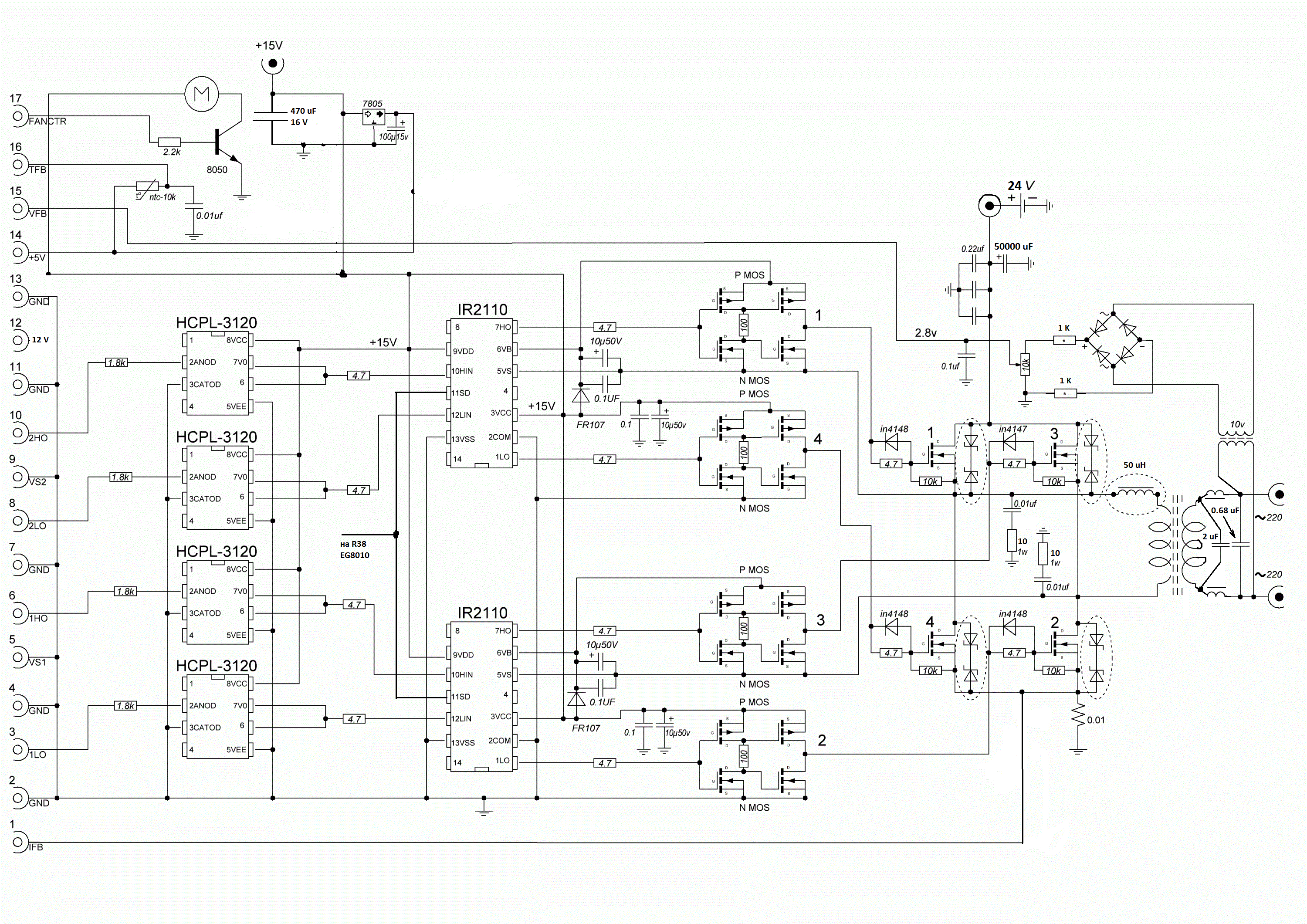

Это ты про HCPL3120 со смещением в минус +15 -5 ? если про ДС-АС то схема вот взял от сюда на 3120

плату на радик

vladmir67
За схему и видео отдельное спасибо. Какая мощность планируется у инвертора от 24 В? Как я понял, это 1 кВт? Гляжу, всего 2 кондера по 10.000 мкФ. А многие меня упрекали, что на емкость не стоит скупиться. Хотя, по-моему, для Вашего случая емкости в 20.000 мкФ хватит за глаза.

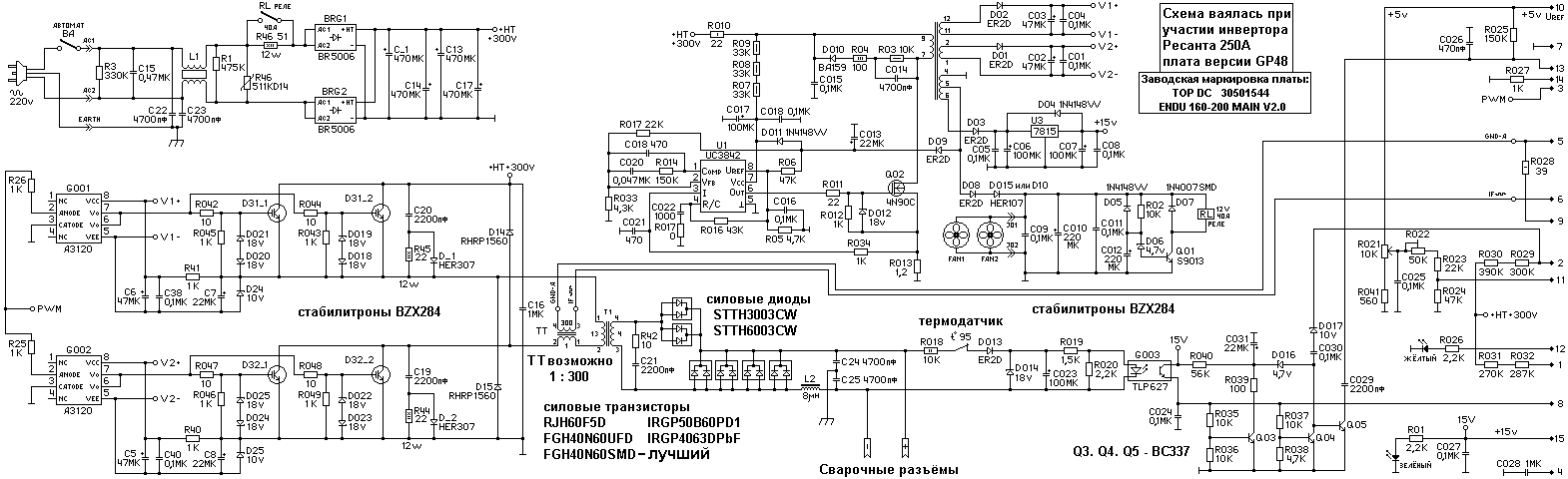

Тем временем прикупил 4 шт. оптодрайверов HCPL3120. Дорогие, заразы - по 180 руб. шт. А также полевики P и N типа. Повезло - их нашел по дешевке и еще в маленьком корпусе. Так что не спеша буду разводить печатную плату. Но перед этим все думаю - либо подавать на затворы полевиков 0 В и +15 В, либо -5 В и +15 В. Но последняя схема все же вызывает у меня некоторые трудности. Не хватает опыта разобраться, как модернизировать стандартную схему такого вида:

Тем временем прикупил 4 шт. оптодрайверов HCPL3120. Дорогие, заразы - по 180 руб. шт.

Ну и зачем они Вам нужны?
Достаточно было к плате EG, добавить для усиления полевики.
Они нужны в высоковольтной схеме, а тут они ни к чему.
Что Вы собрались спасать ими?
Зачем эту кучу драйверов строить?
