Инвертор синус 50 Гц своими руками

1 нога 18в,разобрался, сам накосячил, по даташиту VS=VB(-25v) min и VS = VB (+0,3v) max а на вход VS я подаю 18- хотелосьбы до 90в, на акб 12в разница VS и VB более -25в до -60в, вход VB у меня притянут ко входу панели 18-90в, и при первом шиме летит верхнее плечо, надо пробовать как и должно быть по даташиту.

Остается вопрос, будет ли достаточным напряжением на бустрепной емкости для открытия верхних ключей, при входном +90в на затворе для открытия должно быть +20в

какое еще +90 ты о чем??
смотри внимательно даташит!!!!!
на 1 ногу подается 15-18 вольт на 8 через диод от 1 ноги!

какое еще +90 ты о чем??
смотри внимательно даташит!!!!!
на 1 ногу подается 15-18 вольт на 8 через диод от 1 ноги!

90v на 1 ключ irf3710 вход, про диод написал сам накосячил

Ураа, заработало, но недолго, входное 96в, на выходе 24в акб, забыл про диод на дросселе что он до 60в, в общем поработало 3минуты пробило диод, взарвались ключи, взорвался диод, погорела acs ка по выходу , в общем есть куда стремится .
Уважаемый Эталон можете почистить мои последние сообщения чтоб нераздувать ветку, очень интерестный проект, спасибо за понимание.

Мне так нравится эта тема, но я нифига почти не понимаю в ней
Может кто то может в одном посте скинуть схемы с пояснениями? на пару киловатт Буду благодарен жутко. 12-220
Ну или 24 -220

Viaceslav_C_ пишет: Мне так нравится эта тема, но я нифига почти не понимаю в ней
Может кто то может в одном посте скинуть схемы с пояснениями? на пару киловатт Буду благодарен жутко. 12-220
Ну или 24 -220

Мне тоже интересна эта тема, но не в теории, а в практическом исполнении, просил как-то у участников ветки схему, но мне предложили копать тему, дескать, тут всё есть. Может быть оно и есть, но "откопать" его практически невозможно, в процессе обсуждения схемы миллион раз менялись, дополнялись, и понять какую из схем можно назвать законченным рабочим устройством - невозможно.

Так что я присоединяюсь к просьбе Viaceslav_C_ и прошу законченную, рабочую схему 1-2 кВт с пояснениями по сборке. Если, конечно, таковая схема здесь имеется

Доброго дня форумчане!

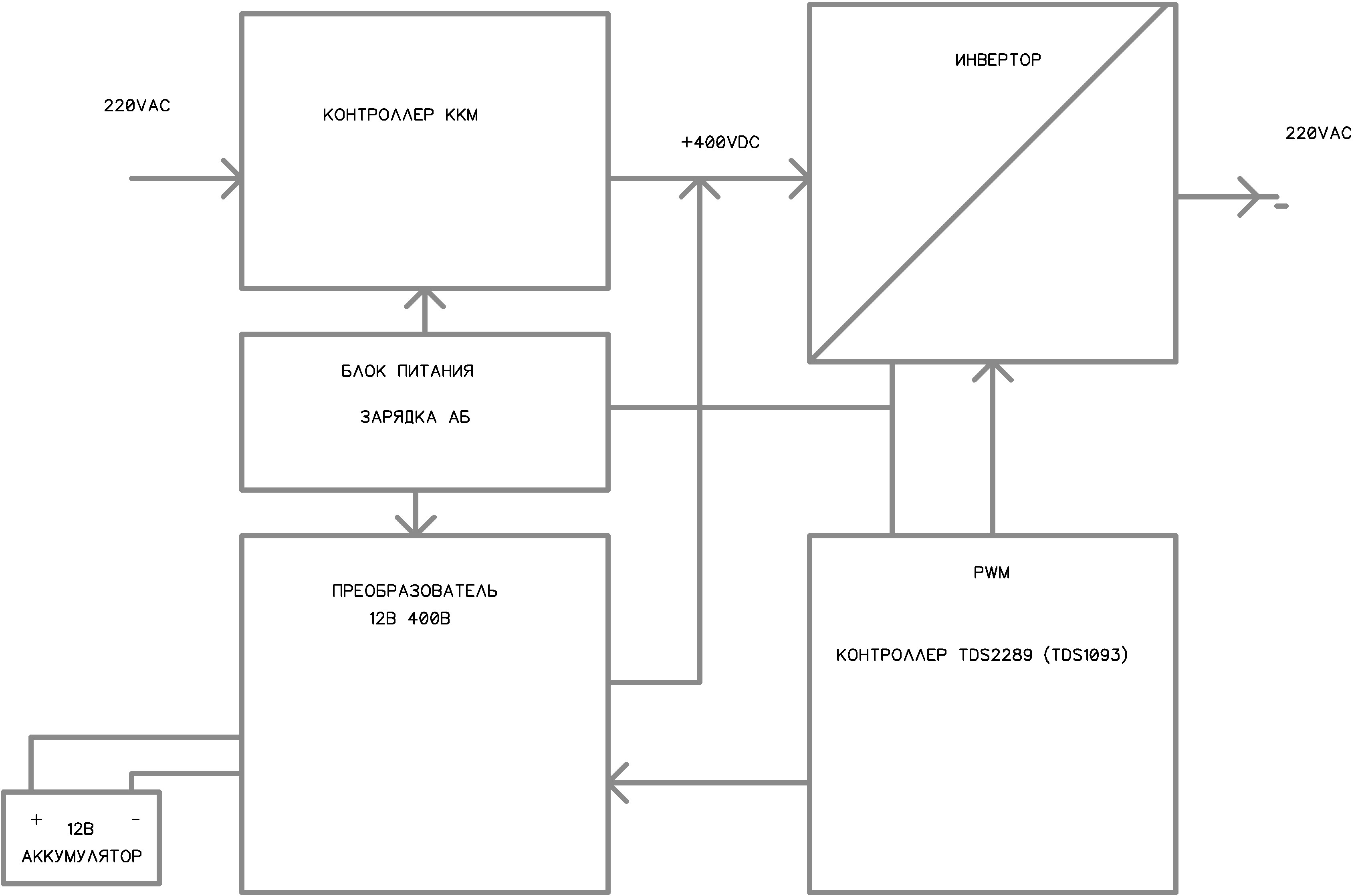

Кто-нибудь пробовал стоить инверторы на TDS2285, tds1093?
Заказал данные микры на али.

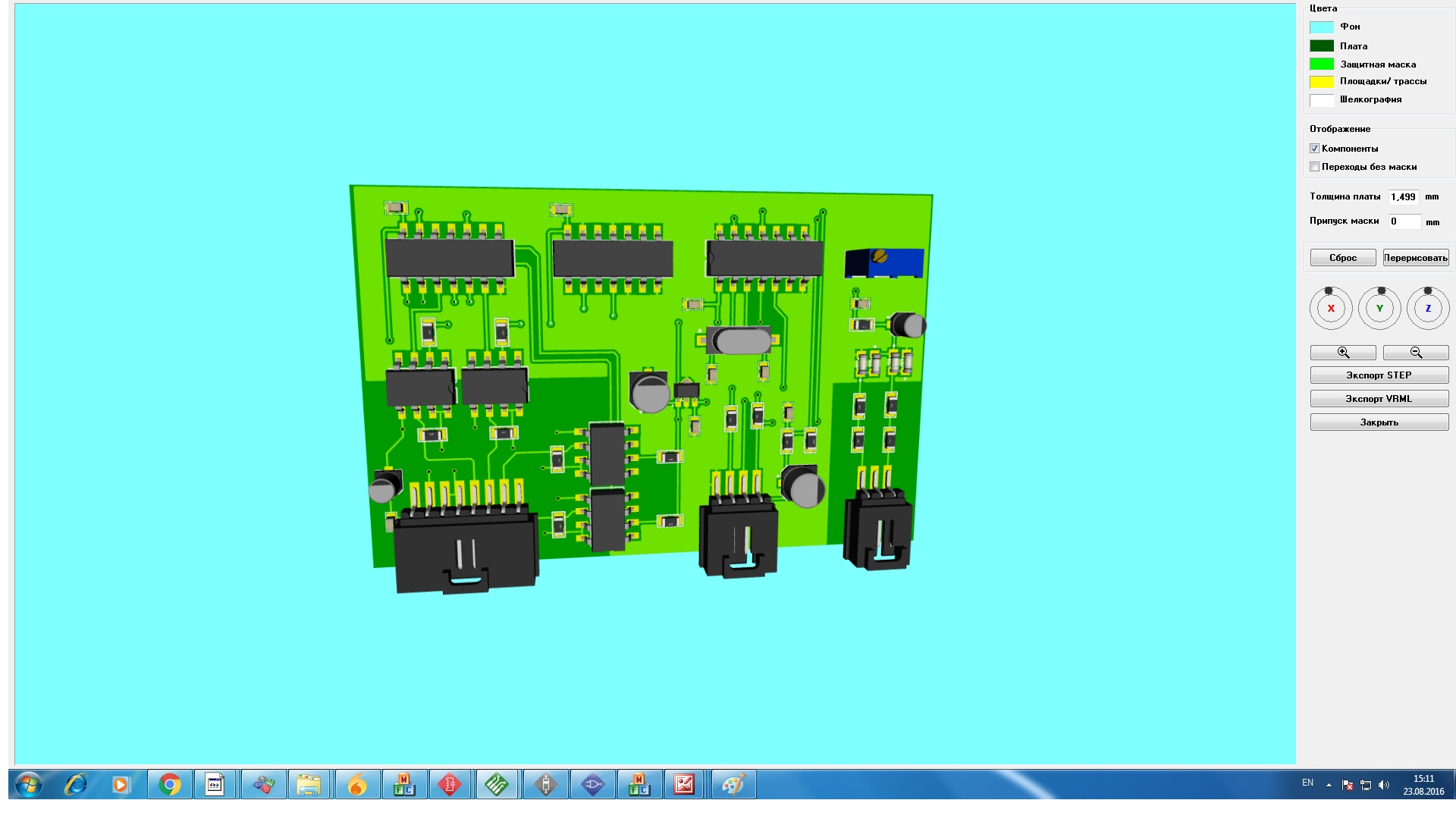

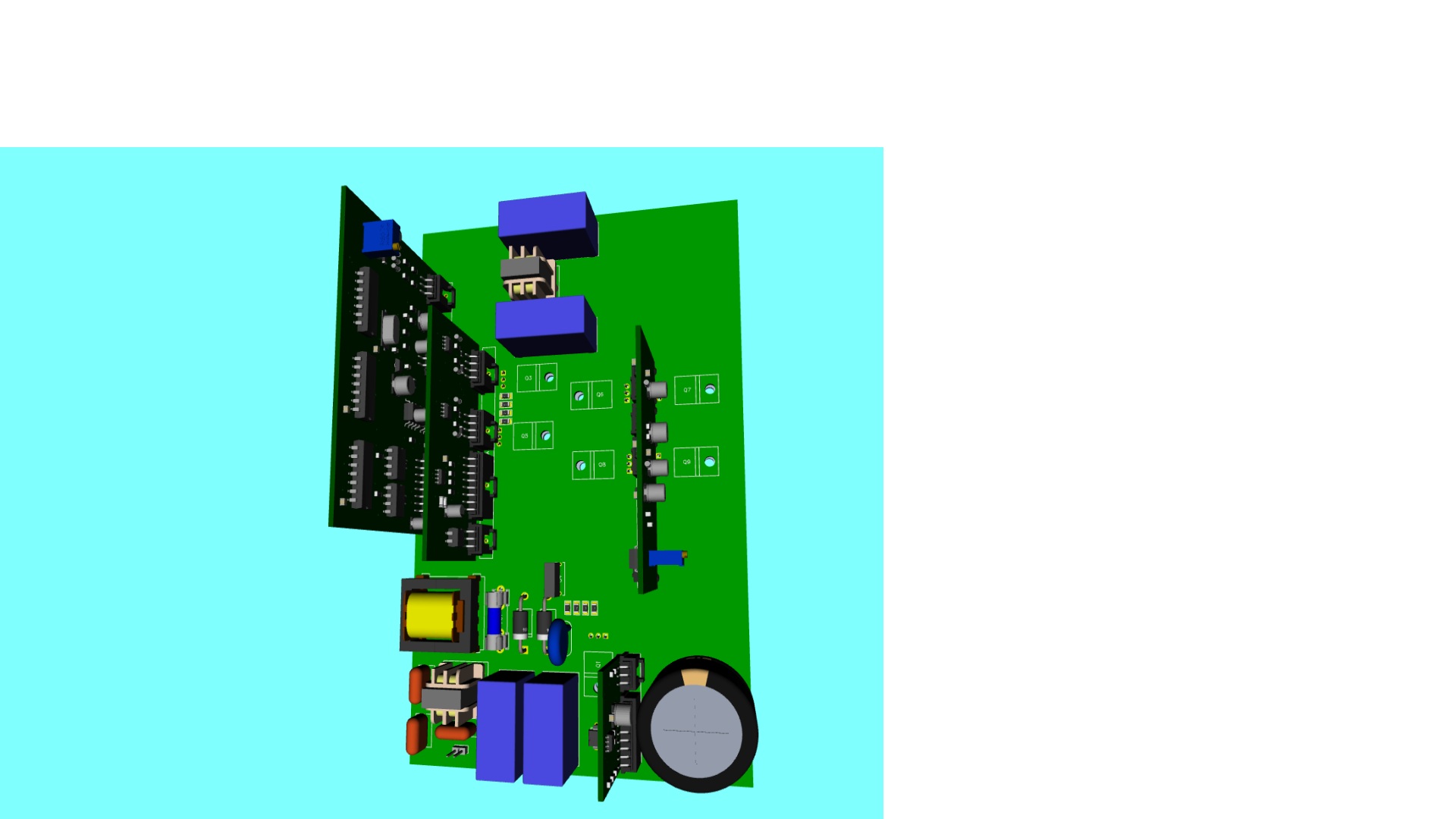

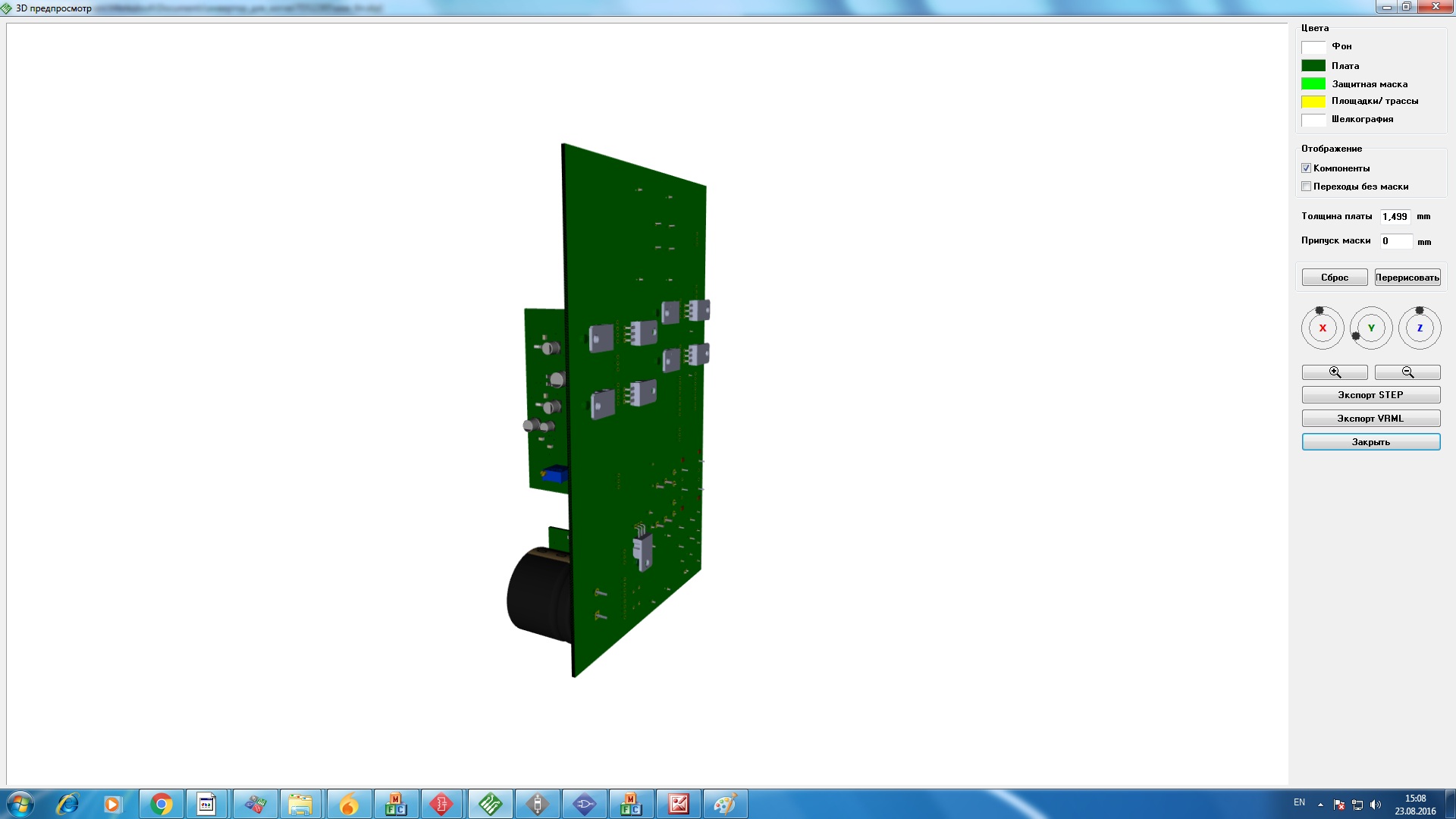

Начало дан бесперебойник для котла
