Инвертор синус 50 Гц своими руками
у эталона тоже самое PWM модуляция и на выходе фильтр стоит...Bronepoezd пишет:
Это стандартный частотник, там гармоник куча будет. Мне бы как у Эталона, только 3 фазы.В свое время использовали готовый, запрограммированный проц MC3PHAC...очень неплохо себя зарекомендовал..
можно управлять по I2C, а можно внешними потенциометрами...
чистый синус,3 фазы, частота от 0.1Hz до 128 Hz, плавно регулируется...
так же использовали их в инверторах для альтернативной энергетики...
pdf.eicom.ru/datasheets/freescale_semi/mc3phac/mc3phac.pdf
www.motorjock.com/mc3phac-starter-kit-v2.html
p.s...осталось в наличии 4 штучки (SOIC-28), если кому надо пишите в личку, отдам за пол мин. цены...
если хотите без PWM то делайте обычный усилитель классы А, АВ и.т.д...
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Bronepoezd пишет:
Это стандартный частотник, там гармоник куча будет. Мне бы как у Эталона, только 3 фазы.В свое время использовали готовый, запрограммированный проц MC3PHAC...очень неплохо себя зарекомендовал..
можно управлять по I2C, а можно внешними потенциометрами...
чистый синус,3 фазы, частота от 0.1Hz до 128 Hz, плавно регулируется...
так же использовали их в инверторах для альтернативной энергетики...
pdf.eicom.ru/datasheets/freescale_semi/mc3phac/mc3phac.pdf
www.motorjock.com/mc3phac-starter-kit-v2.html
p.s...осталось в наличии 4 штучки (SOIC-28), если кому надо пишите в личку, отдам за пол мин. цены...
Bronepoezd а чем вас не устраивает EG8030?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
или мож мы чего то не знаем)))
покажи как это!
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Buffalo пишет: ты знаешь что такое ТТL? берешь элементы и тыкаешь друг за другом, для простых схем даже не морочся нагрузочной способностью быстродействием и тд, или тебе точно схему нарисовать до резистора?
вот здесь долбают трансворматор, поэтому выходной сигнал похож на меандр
кондеры добавь - будет синус. кстати такая ступенька сделана чтобы не было сквозняка.
ие10 - счетчик. т.е. просто поджигает выводы по очереди - ее тактуют так, чтобы период меандра получался 1/50 секунды
если есть разные напряжения(можно сделать) можно добавить еще транзисторов и строить синус из нескольких напряжений. вобщем два корпуса а столько развлекухи - схему можно усложнить.
Кстати примерно того же можно добиться на десятичном счетчике и дешифраторе (сверху схемы это тактовый генератор на инверторах) т.е. будет три корпуса.
Во первых в этой схеме СКВОЗНЯКА быть не может это пушпул
что такое ТТЛ уж поверь на слово я прекрасно знаю!
и тут на выходе ты хоть обвешайся кондерами синуса не получишь вернее он будет только на ХХ т.е без нагрузки
при нагрузке будет тот же меандр
задай себе вопрос.... почему синус режут шимом!!!!! во всех инверторах
и нет ни одного по тому как ты предлагаешь!?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
ru.aliexpress.com/item/EGP3000W-3-phase-...l?recommendVersion=1
EG8010 набор уже получил. Посмотрел все видео и почитал ветку, заказал в Китае FGH40N60UFD, присланные в комплекте полевики 47N60c3 впаивать не собираюсь Спасибо за науку.
Схема и опыт Эталона впечатляет, но посмотрел цены на радиаторы для инверторов- настроение упало!
Как Вы оцениваете вариант использования для первичного инвертора автомобильный 24х220в ? Сегодня взял в Юлмарте за 2400р на 1200ватт(по отзывам фен на 1600 ватт тянет некоторое время). Планирую из него сделать +330В и далее делать синус на EG8010. У Эталона есть бензогенератор, но почему-то он в его схеме не участвует. Это недоработка! Я планирую, при длительном отключении , в схему ввести бензогенератор, с возможностью полной разгрузки/зарядкой АКБ.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Если есть возможность обратитесь на фирму, которая торгует алюминиевыми профилями. У них можно найти подходящий профиль, да в принципе любой, если нет в наличии закажут, выйдет дешевле чем покупать в специализированных магазинах электроники.electorat пишет: но посмотрел цены на радиаторы для инверторов- настроение упало!
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

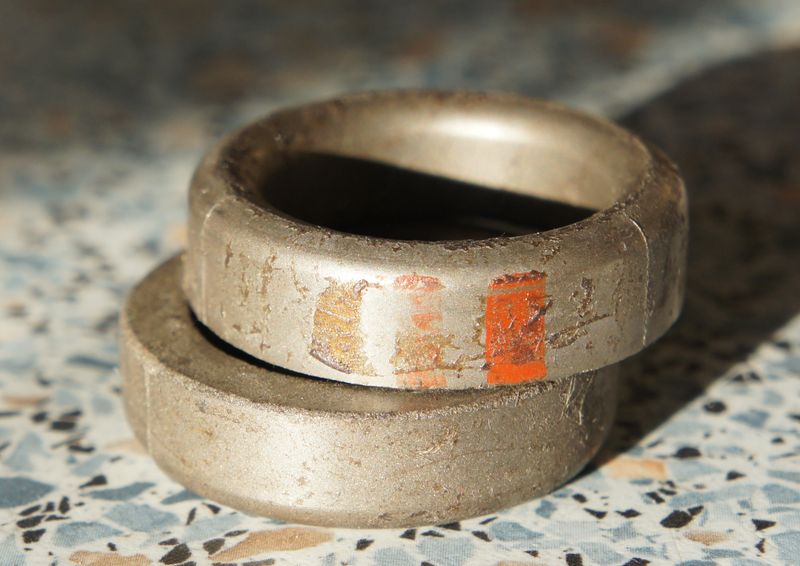

Дмитрий, еще как вариант недостающую часть керна сердечника можно восстановить, для этого нужно на керн сердечника выше среза на 4-6мм намотать пару-тройку витков плотной бумаги и зафиксировать клеем или скотчем,в результате получится некий стакан, потом из такого-же феррита (неудачно разобранный трансформатор) молотком делаем порошок и засыпаем в бумажный стакан, второй половинкой сердечника аккуратно утрамбовываем засыпанное, пака внешние части сердечника не сомкнутся (если мало то досыпаем, если много то отбираем ферритовый порошок), дальше утрамбованный порошок пропитываем супер клеем, после высыхания срезаем бумагу и проверяем как стыкуются половинки (при необходимости шлифуем), все сердечник готов.Эталон+ пишет:
про транс с зазором
