Инвертор синус 50 Гц своими руками

Ну и посмотрите на схему и на те элементы которые Вы поставили!!!!

ION пишет: Пожалуйста.
SGH40N60UFD (600v, 20/40A, Имп.160А, Vce 2.6v
При максимальном напряжении в 600в,,вн.сопротивление перехода будет иметь минимально возможное значение.С уменьшением напряжение на переходе(при том же самом токе),сопротивление перехода начнет увеличиваться..
Теперь сравните разницу Мах напряжения обоих транзисторов((при прочих равных условиях),и вы увидите что вн.сопротивление перехода STGW40H120DF2 будет в 2 раза больше.
На ток не смотрите,ток то он держать будет..Только выделение тепла будет на порядок выше.

Спасибо, но я не вижу этого
Вы хотите сказать, что сопротивление ПН перехода открытого транзистора зависит от приложенного к нему в закрытом состоянии напряжения ?

Если идет речь об сопротивлении открытого ключа, то к нему будет приложено(на нем будет падать) 2-4 вольта и ему все равно сколько на него подано в закрытом состоянии. С другой стороны на сколько я понимаю ПН переход характеризуется падением напряжения, а не сопротивлением(как у МОСФЕТов). С третьей стороны, я не нашел ни одного графика в характеристиках подтверждающего ваши слова.

Можно еще подробнее с деталями и указаниями на какие характеристики смотреть в даташите?

Евгений84 пишет: Ну вот и первые полевики пошли в мусорку
Намотал транс E55 первичка 3 витка проводом 0,8 в 20шт. вторичка одним 0,8 60 витков.всё соединил подключил к АКБ нагрузил простой лампой 200 ватт ( радиаторы не стоят )
усё работает на выходе 215 вольт держит, решил подключить ещё нагрузку в 300 ватт в итоге при нагрузке в 500 ватт на выходе было 150 вольт (без обратной связи ). Так смотрю радуюсь что всё пошло смотрю смотрю и тут пошёл дымок и я понял что про радиаторы забыл

надо на 4 блоках и больше собирать , а если на одном или двух блоках то надо кучу ключей городить , вот маленькое колечко тянет 600 ватт ламп и ключи лед
НА ОСЛИК И МУЛЬТИК ВНИМАНИЕ НЕ ОБРАЩАЙТЕ ОНИ НЕ ПРАВИЛЬНО ВКЛЮЧЕНЫ

Каким образом замерено что у Вас 600 ватт?

Эталон+ пишет: Каким образом замерено что у Вас 600 ватт?

600 ватт лампа , замеры я не делал

vladmir67 пишет:

Эталон+ пишет: Каким образом замерено что у Вас 600 ватт?

600 ватт лампа , замеры я не делал

А на какой частоте работает схема.
Как может при 600 ватт и ключи холодные
У меня при 200 холодные а вот когда подключил ещё лампу на 300 ватт то произошёл жёсткий перегрев ключей. Может то что нет пока у меня обратной связи ?

Эталон+ пишет: Ну и посмотрите на схему и на те элементы которые Вы поставили!!!!

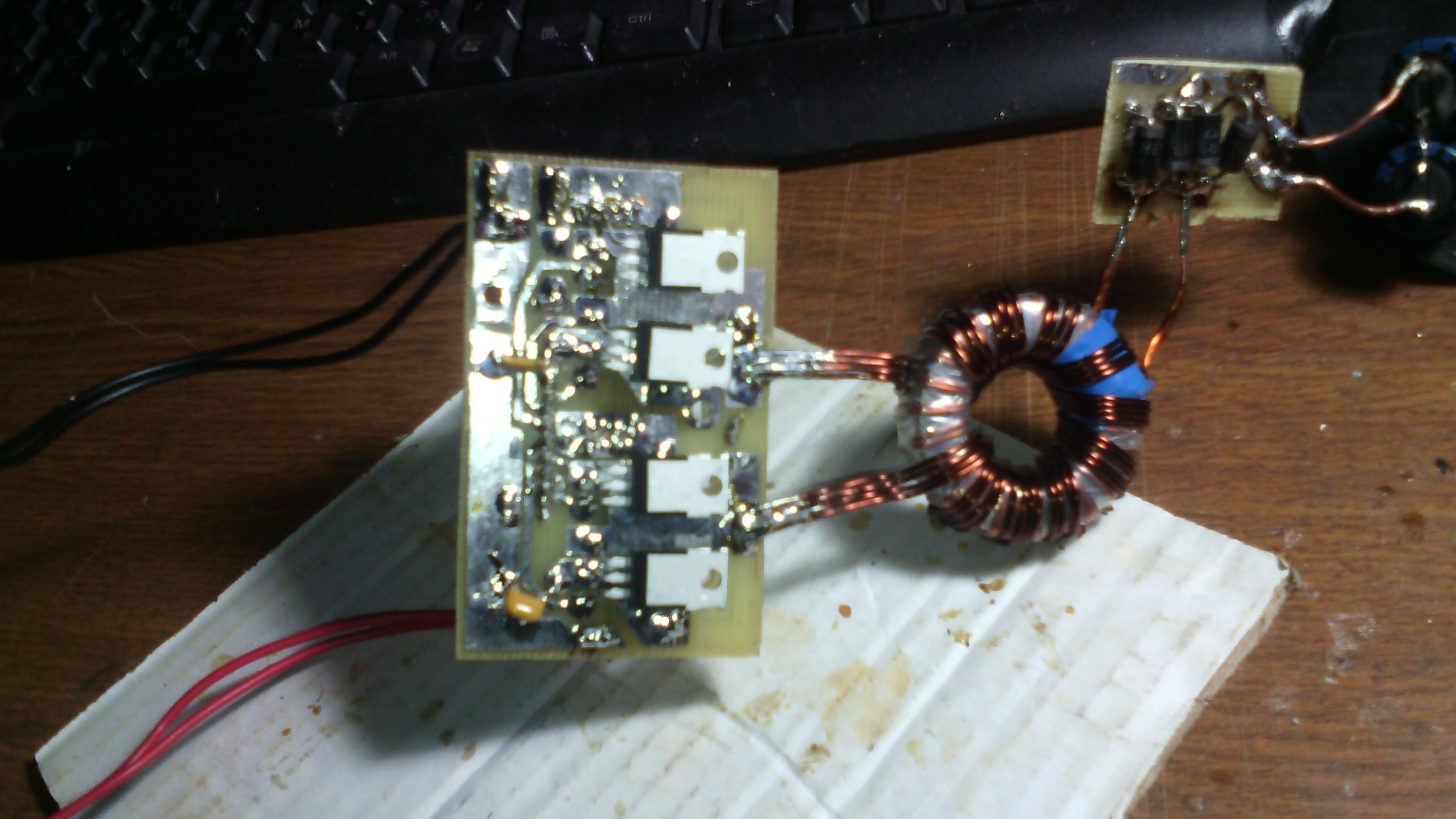

Схема стандарт, тлк-а(32кГц) управляет ирк-ой, до ирк-е всё в норме а вот на фронтах у выхода заметны колебания частотой примерно 15 МГц, пока тестил только одно плечо чтоб доработать... если смотреть просто так то они незаметны но эти колебания всё-таки есть... вот на фото эти колебания видны как маленькие пики

Евгений84 пишет:

vladmir67 пишет:

Эталон+ пишет: Каким образом замерено что у Вас 600 ватт?

600 ватт лампа , замеры я не делал

А на какой частоте работает схема.
Как может при 600 ватт и ключи холодные
У меня при 200 холодные а вот когда подключил ещё лампу на 300 ватт то произошёл жёсткий перегрев ключей. Может то что нет пока у меня обратной связи ?

25кГц транс на 35 V 5 A без обратной связи,
вешай больше ключей

superman13 пишет:

Эталон+ пишет: Ну и посмотрите на схему и на те элементы которые Вы поставили!!!!

Схема стандарт, тлк-а(32кГц) управляет ирк-ой, до ирк-е всё в норме а вот на фронтах у выхода заметны колебания частотой примерно 15 МГц, пока тестил только одно плечо чтоб доработать... если смотреть просто так то они незаметны но эти колебания всё-таки есть... вот на фото эти колебания видны как маленькие пики

А нагрузкой для ключей что служит?

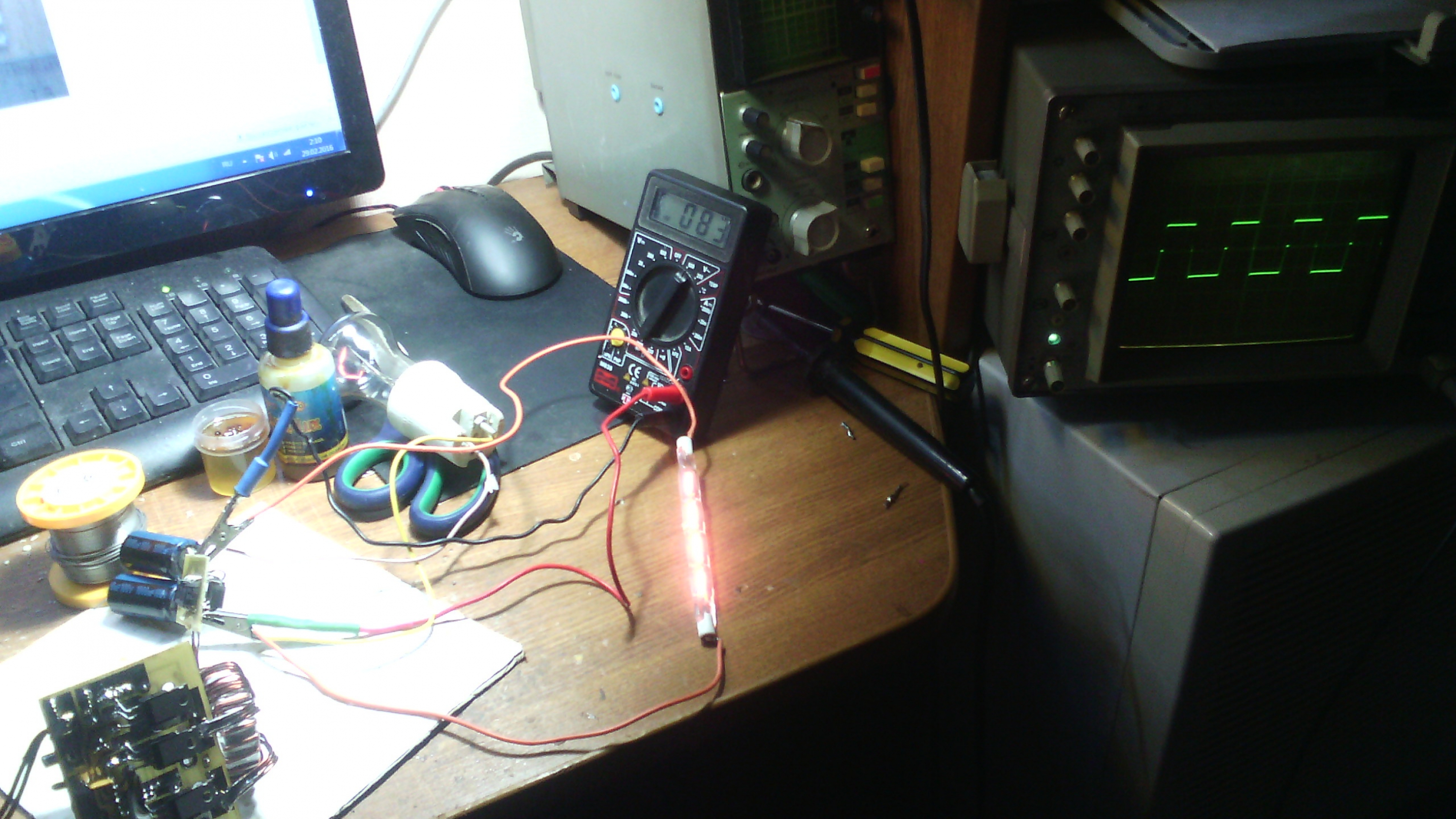

prototup13@yandex.ru пишет: 600 ват -это когда 220 вольт а у тебя на фото вольт 50 . или ламы на 1000 вольт?.

а вы прочитайте внимательно что там написано про прибор
