Инвертор синус 50 Гц своими руками

Качают и 200А у нас стоят в частотниках .и все прекрасно работает.

Привет Лео!
Давненько ты тут не появлялся))))

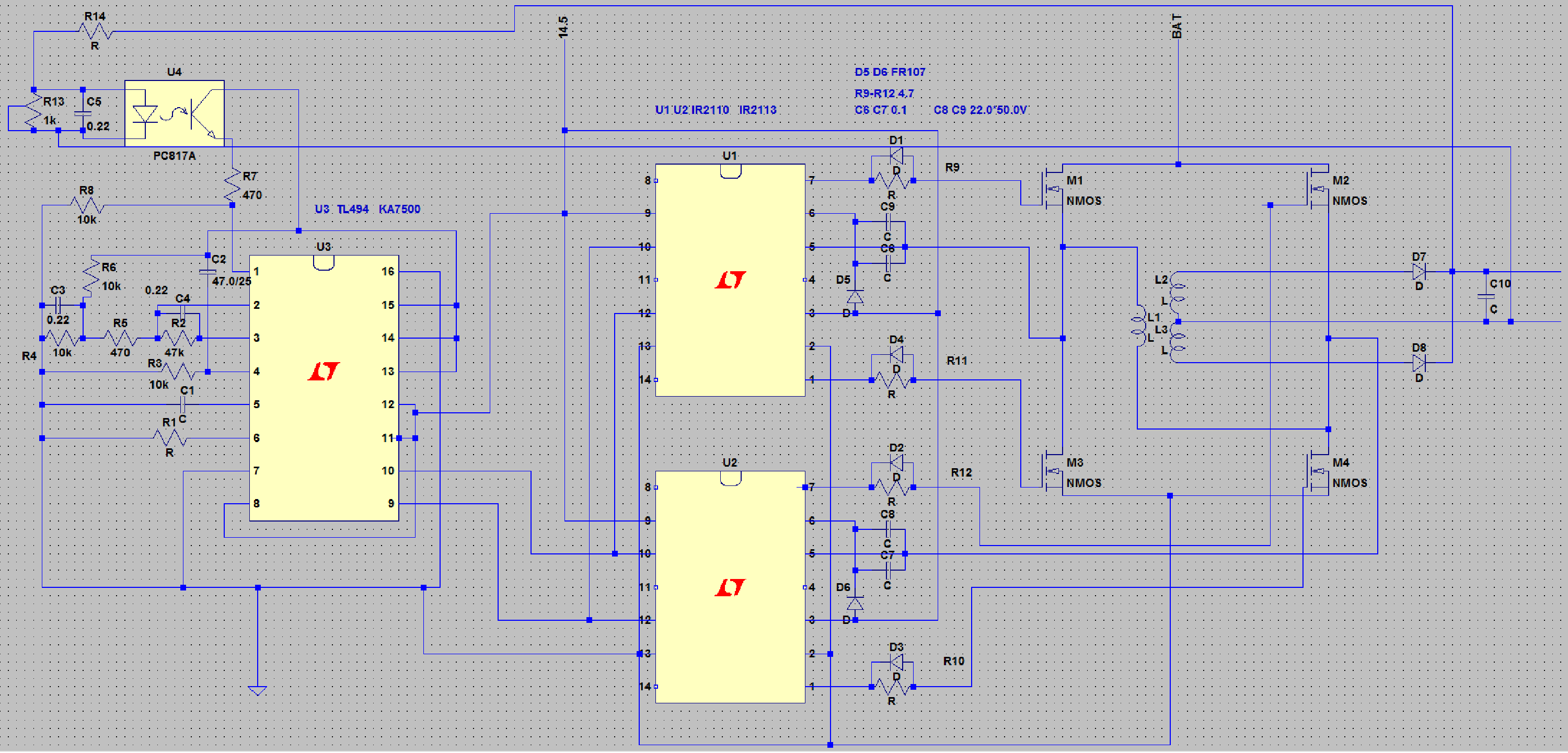

Начал вникать в схему

а где защита тут от перегруза или она реализована отдельно .

Привет да вот тоже думаю может инвертор надо будет городить.стал почитывать ветку.

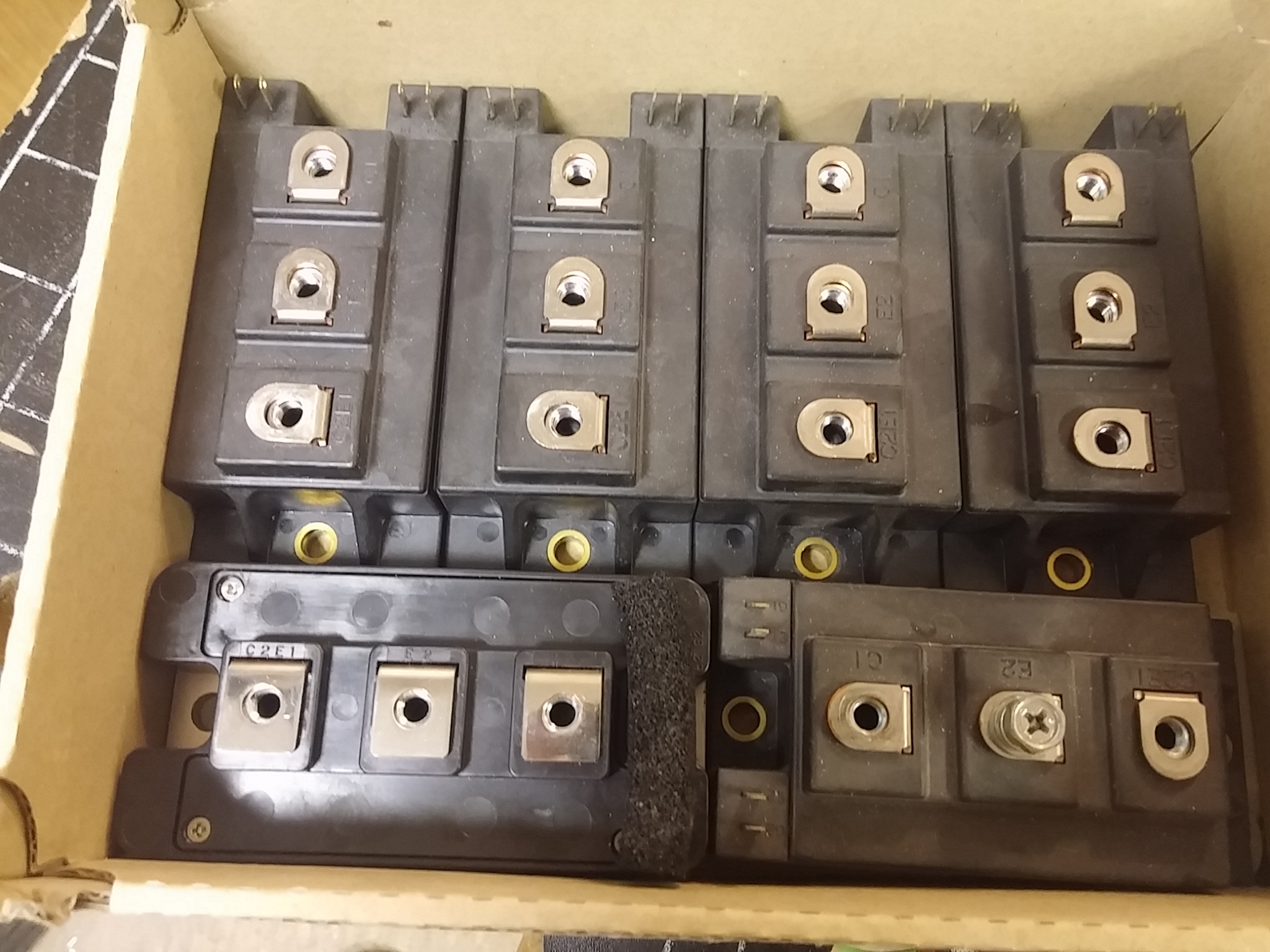

Вот для тебя готова посылочка.

СУПЕР Они ща как воздух мне нужны!
ВЕК ДОЛЖЕН БУДУ!!!

Почти до ума довел схему. Поставил дополнительно 2 электролита 4700 мкФ 16 В и 6 твердотелов 270 мкФ 16 В (дорогие, заразы, но решил купить). Итого емкость на каждом DC-DC примерно под 22000 мкФ. Все это дело обильно зашунтировал керамикой (10 шт. по 1 мкФ 50 В). Вот как это выглядит сейчас:

Также заменил провода на нормальные (2 шт. по 6 мм2 в параллель). Но тем не менее, напряжение на выходе по прежнему проседает при нагрузке более 500 Вт. Хотя за входное напряжение я уверен! Оно точно уже не проседает.
Сегодня душевно поговорил с мужиком на радиорынке, когда компоненты покупал. Он почему-то утверждает, что феррит от сварочника (размер Е65) должен без проблем раскачивать мощу 1 кВт даже на 12 В. Но увы, никак более 500-600 Вт не удается снять.

да не возьмешь ты с 12 вольт на одном трансе киловатт)))
потом не все трансы со сварочников одинаковые! есть с зазором на среднем керне!

У меня транс без зазора - все плотно прилегает друг к другу. На данный момент как ни странно я больше снимаю с транса, у которого магнитная проницаемость ниже (примерно 1250). Может наоборот попробовать уменьшить эту проницаемость заменой? Например, взять 1000. Мне хотя бы 600-750 Вт выжать - я бы уже был доволен, как слон.

. diver52 что хочешь именно питать нагрузкой 600-750 Вт ? есть ли пусковые токи ? Я выжимал с меньшего размера около 600 w ,EC42/15 / пусковой ток холодильник выдерживал запускал без проблем. Ща заказал сердечники EC42 20 попробую с них уже 800w снять .

viktor85
600-750 Вт - это нагрузка на один блок. На двух блоках получается 1200-1500 Вт. В пике нужно 2 кВт (запуск холодильника или скважинного насоса 800 Вт). Ну и постоянно нужно 1200-1500 Вт. Например, пылесос 1000 Вт или утюг 1400 Вт. Но такая нагрузка будет использоваться не более 5-10 мин. Похоже, все равно сердечник имеет значение.
Можете померить магнитную проницаемость сердечника? Очень интересно, что с размера EC42 выжимается такая моща. Измеряется просто - наматывается 5 витков любым проводом и измеряется индуктивность. С учетом размеров можно посчитать проницаемость.
