БТГ Капанадзе теория и практика

berserk пишет: Сань, а поставить например Т142-50-20 ?
раздобуду такой попробую твою схему

не получится..пробывал..току на открытия на УЭ не хватает..весь прикол этой схемы в том..что при заряде кондея (положительная полуволна)..при отрицательной идет разряд..но тогда как бы ..но при разряде импульс заряда на кондер не идет..то есть во время разряда ..кондер как бы отвязан от сети..и не потребляет из нее..энергию..режим открытия тиристора..это же как бы был бы КЗ для транса

многие тирики перепробывал..в нужном режиме..только ку 202 работает..увы..

А если еще один тиристор параллельно и к нему дополнительную RD цепочку управления.? И , наверное нужен обратный диод на анод катод тиристора.

так мужики..нужна марка доступного тирика с харектиристиками ку 202 н с напругой 600-900 в.90 ампер
назовите кто может..только без ошибок..они по деньгам дорого стоят(ошибки)

red пишет: .........

многие тирики перепробывал..в нужном режиме..только ку 202 работает..увы..

А КУ221 ? На схеме получается что тиристор немного не стандартно работает. Он пропускает ток не через анод-катод, , а через анод и управляющий электрод. Катод, ток при колебаниях в контуре, как бы и не пропускает?

vpk пишет:

red пишет: .........

многие тирики перепробывал..в нужном режиме..только ку 202 работает..увы..

А КУ221 ? На схеме получается что тиристор немного не стандартно работает. Он пропускает ток не через анод-катод, , а через анод и управляющий электрод. Катод, ток при колебаниях в контуре, как бы и не пропускает?

ку 221 лажа мак ток 2-3 а.а мне 50-90 нужно
с напругой 600-900 в.90 ампер
меня полностью устраивает как работает ку 202н..но нужно выше напругу и ток...а у него 400 в 10а..не хочу ставить разрядник

red пишет: ку 221 лажа мак ток 2-3 а.а мне 50-90 нужно
с напругой 600-900 в.90 ампер

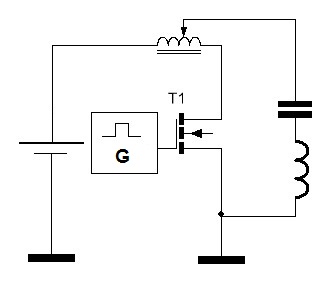

Даже если взять тиристор и на 100А, то ток с анода пойдет на катушку через управляющий переход. Нужно задействовать именно анод-катод, тогда и КУ202 больше мощность потянет Понятно, что если взять ТЧ-25 или ТЧ или ТБ-100, на ток 100А, то и переход у него потянет больший ток, но сама суть то в другом. Нужно придумать чтобы тиристор катушку к конденсатору подключал силовыми выводами.

на тирике ку 202 пробивает переход анод катод на коротко..так же как у диода который после него..

Вот этот будет получше .И ток открытия даже меньше чем у ку202
www.chipdip.ru/product/vs-40tps12apbf/

CLA80E1200HF
Основные параметры
VDRM (макс.),В 1200
VRRM,В 1200
Рабочий ток: IT(AV) (макс.),А 80
Рабочий ток: При TC,°C 115
IT(RMS) (макс.),А 126
ITSM (макс.),А 900
tq (макс.),мкс 150
dI/dt,А/мс 150
dV/dt,В/мкс 1000
IGT (макс.),мА 38
V(GT) (макс.),В 1.5
V(TO),В 0.9
rT,мОм 6
RthJC,К/Вт 0.2
TJ (макс.),°C 150
Корпус ISOPLUS247

Т143-500-16
Тиристор низкочастотный таблеточного исполнения.
Предназначен для работы в преобразовательных устройствах, в цепях постоянного и переменного тока различных силовых установок.
Выпускаются в металлокерамическом корпусе для двухстороннего охлаждения.
Максимально допустимый средний прямой ток в открытом состоянии - 500 А
Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение - 1600 В,
цена 4720 рублей))
