БТГ со скифа 2016
8 года 3 мес. назад
8 года 3 мес. назад от Converter.
БТГ со скифа 2016 #40626
Кпд генератора упадет. Лучше поставить транзистор с запасом по напряжению. Там используется классический автогенератор с индуктивной трехточкой (см. мой пост #40447 ) . А в вч-технике в резонансных контурах снабберные цепочки не используют.Viaceslav_C_ пишет: Не поломается ли установка, если дополнить вот так?
Тема заблокирована.
8 года 3 мес. назад
БТГ со скифа 2016 #40627
Если не поленитесь, обмотайте трубу фум лентой перед намоткой провода. Если мотаете проводом в лаке, с шагом, то после намотки, можно этой же фумой положить слой, аккуратно, но довольно с сильной натяжкой.
Хороший диэлектрик, я так шокеры делал, отрывающий руки.
Хороший диэлектрик, я так шокеры делал, отрывающий руки.
Беги хомячек в вертушке, не сдавайся, ты обязательно добежишь...
Тема заблокирована.
8 года 3 мес. назад
БТГ со скифа 2016 #40628

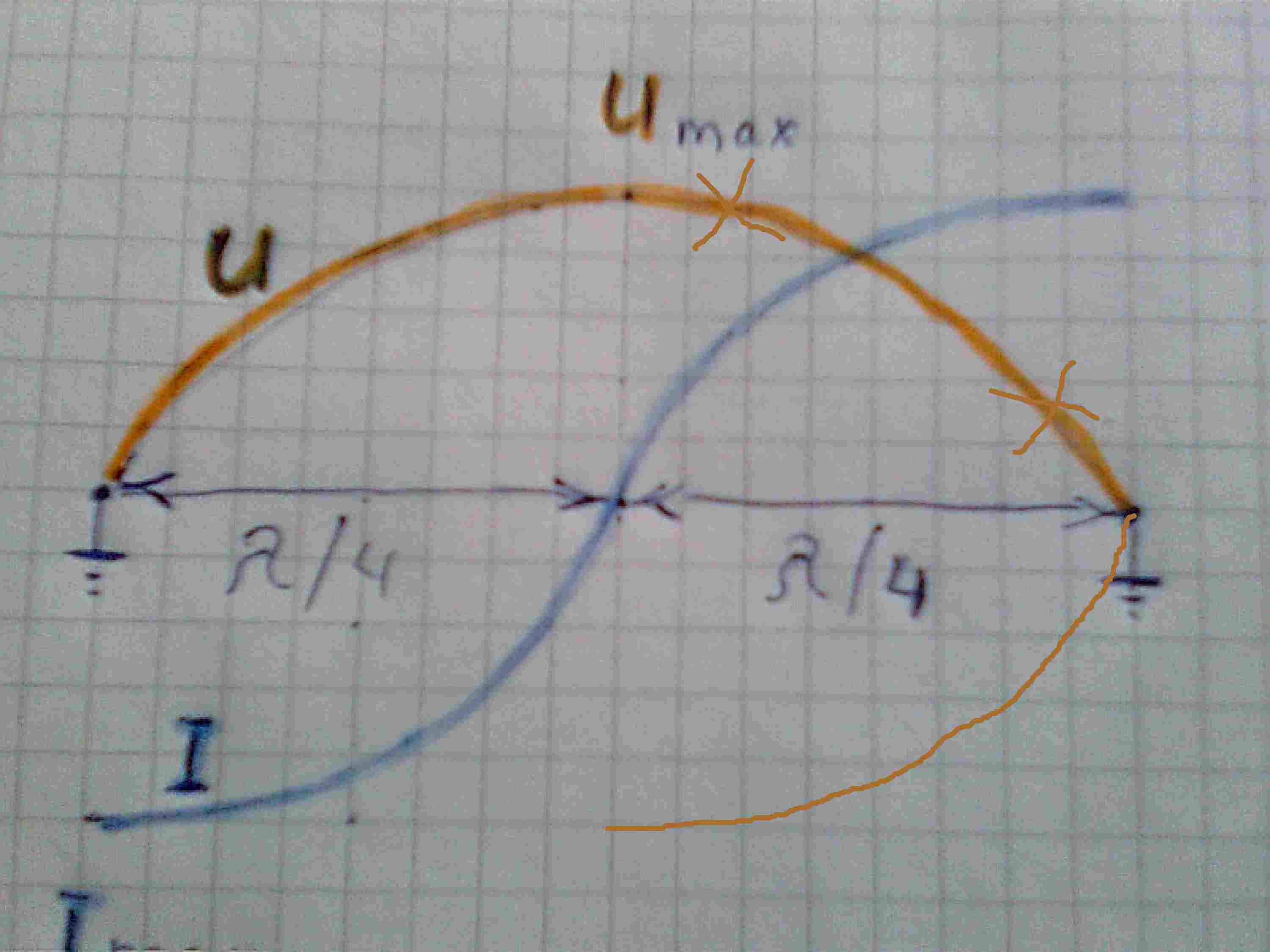

Alexol правильно нарисовал распределение токов и напряжений.Это как два четвертьволновых навстречу. Почему на одном из них будет меняться фаза тока? Вы же не запитываете его с середины как делают на антеннах.
Тема заблокирована.
8 года 3 мес. назад
БТГ со скифа 2016 #40629
У меня мысли немного идут вперед , я все выложил задом наперед...Converter пишет: А в вч-технике в резонансных контурах снабберные цепочки не используют.
Я имел в виду применить импульсную технологию, которую предложил позже чем снаббер
Само собой, если у нас контур, то это просто убьет процесс.
Беги хомячек в вертушке, не сдавайся, ты обязательно добежишь...
Тема заблокирована.
8 года 3 мес. назад
8 года 3 мес. назад от Converter.
БТГ со скифа 2016 #40630
Здесь есть еще один немаловажный вопрос. Автор ни пол слова не сказал об необходимой величине коэффициента индуктивной связи. А в его схеме тем не менее, в качестве источника накачки используется не безрезонансный индуктор, а полноценный LC-колебательный контур. Так что мы имеем передачу энергии в системе связанных контуров. Получается капризный двухконтурный резонатор, который может иметь 2 горба при связи выше критической. А для стабильной работы автогенератора необходимо получить одногорбую характеристику при низком коэффициенте связи (как в "традиционном индукторе Теслы"). Возможно именно с этим и связаны жалобы репликаторов на рыскание частоты генерации.
Тема заблокирована.
8 года 3 мес. назад
8 года 3 мес. назад от dorohov.alex.
БТГ со скифа 2016 #40631
Converter пишет:
Как вы это видите? Оплетка - волновой резонатор, а части центральной жилы - обмотки возбуждения?dorohov.alex пишет: В дополнение скажу, что данный генератор можно легко реализовать при с использовании антенного кабеля в качестве катушек генератора. При этом очень легко рассчитывается частота генератора и кратность гармоники. Кабель можно будет свернуть в бухту для уменьшение размеров

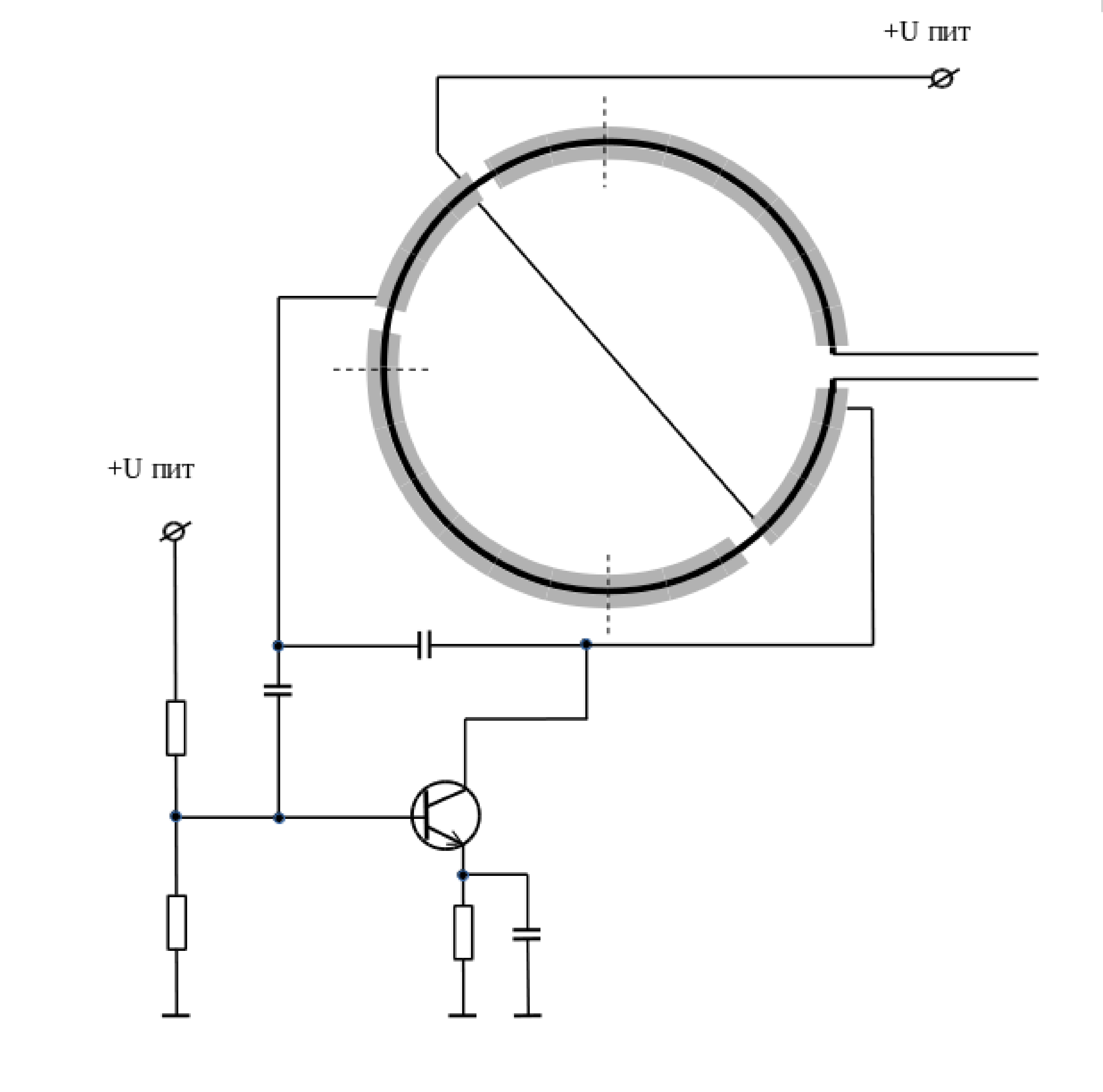

Примерно так:
Генератор ВЧ
Тема заблокирована.
8 года 3 мес. назад
8 года 3 мес. назад от Viaceslav_C_.
БТГ со скифа 2016 #40632
Converter тогда желательно делать ВЧ обмотки диметром кратным волне. Расчет по принципу спирального резонатора. По другому хрень получится
Грубо прикинул, выходит 70-80см диаметр. На фото октогена где так и есть, не знаю, как он пришел к такому диаметру.
Грубо прикинул, выходит 70-80см диаметр. На фото октогена где так и есть, не знаю, как он пришел к такому диаметру.
Беги хомячек в вертушке, не сдавайся, ты обязательно добежишь...
Тема заблокирована.
