Анализ устройства Пуш - Пулл -2

Karamba пишет: Друзья, добрый вечер !

У кого получилось оформить бтг Кулабуxова ?
Схем полно, а воз за Берлин и ныне там.
Помогите мне реплицировать это устройство.
Скажите, с чего начать? По какой схеме собрать электронику и катушку?
Ткните в нужную тему. У меня только осциллограф С1-112а.

Друзья, если нафлудил - извиняюсь !

Мы сами не знаем с чего начать толком, по крайней мере я. Поэтому не хотим тебя запутать ложными советами.

кто повторил на форуме не сидит. на форуме нужно уметь правильно общаться, чтоб от него польза, а не вред была. но как показала практика пока, повторяют больше те, кто не сидит на форуме. и когда они сами все находят. подсказки только сбивают.

VOYAGE пишет:

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

соледарен с предыдущим оратором. Дополню еще что нужно вовремя подлизовать попэц.

Есть люди с этого форума, воремя полизавшие калобухову. их с нами больше нет.

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

Выпрашивать у них ничего нет смысла. Но есть одно интересное ОБЩЕЕ - все они с западной, на четверть обездолившейся страны.

Отравились?!

Проделал эксперимент по возбуждению в гранате ВЧ (стоячей 1/2) при работе Пуш-Пула.
Граната нагружена на 100пф + мостик с лампочкой. От реверсного витка отвод на неонку, ко второму концу короткий проводок в качестве противовеса, к которому можно прикасаться.
До этого поджигал неонку приставкой Сталкера. В моем варианте горела на 1040 кГц.
Запитал индуктор напрмую с 28 витков горшка. С великим трудом подбирая частоту и скважность, неонку зажег. Очень неустойчиво, очень тонко... Отключил одно плечё Пуш пула, стало стабильно... Подключил второе плече в противофазе как на видео у Андриана Гуски (тогда было много критики). Работает(не забывать о скважности для этого режима!). Запитал с 3-х витков в резонансе - есть НЧ на 20Вт лампочке 50В(мощность пока не важна), есть ВЧ. Глобальных выводов не делаю, экспериментирую дальше. Если это кто-то проделывал - делитесь, вместе победим!

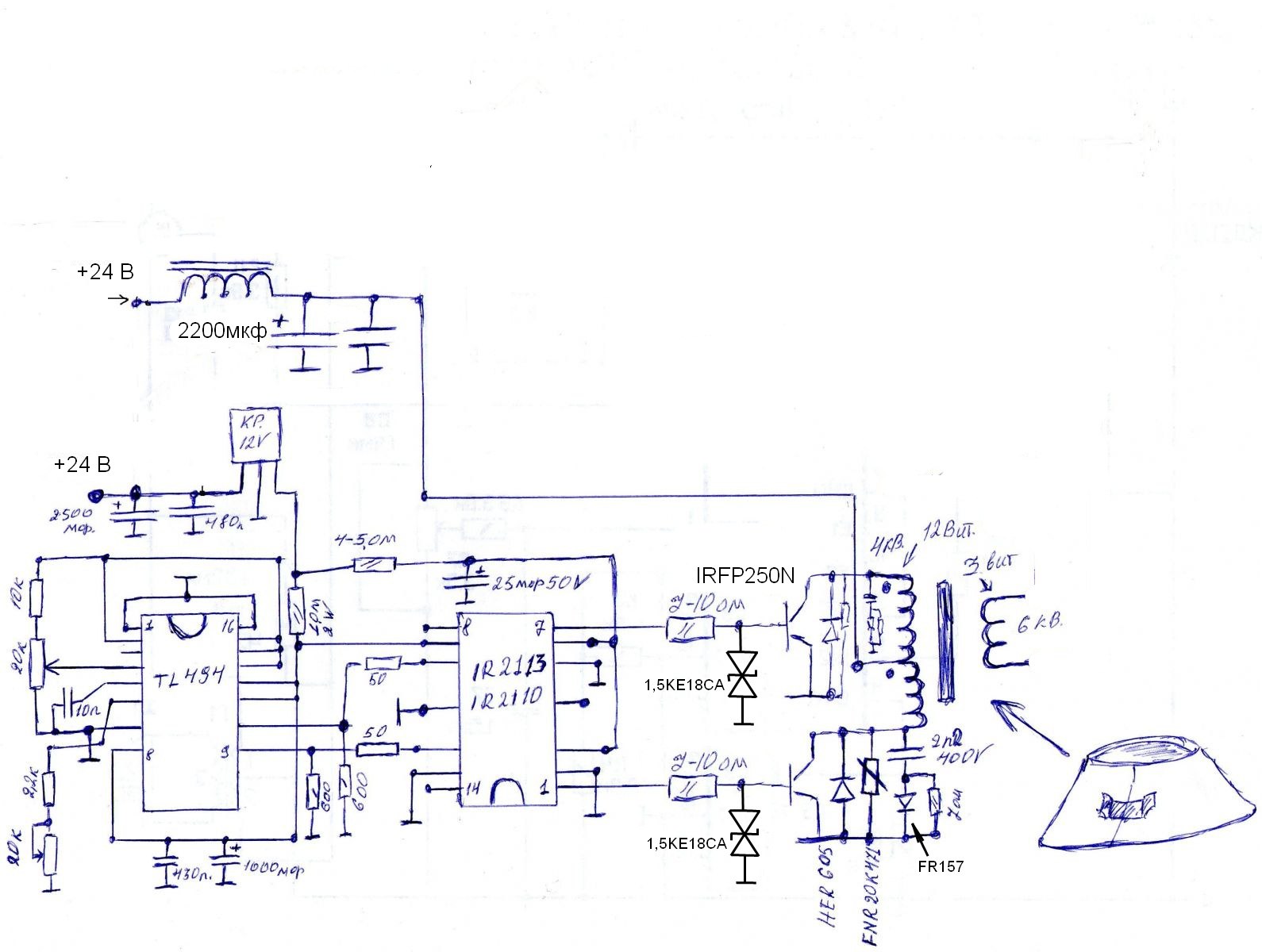

катушки намотаны обычным способом,резонансную частоту настраивайте
в пределах 12-15khz удачи!!![/quote]

Чем открыть lay file?

andrejsbl пишет: Чем открыть lay file?

SprintLayout наверно. cloud.mail.ru/public/1d056737f2cf/Sprint...ble_15200_macros.rar

всем здоровья кто нибуть выложите пожалусто схему пуш пула на ир2113 будте любезны зарание блогодарю
