Схемы

5 года 9 мес. назад 5 года 9 мес. назад от VOYAGE.
VOYAGE
Модератор
Модератор
Сообщений: 1503
Больше
Автор темы
Схемы #5966

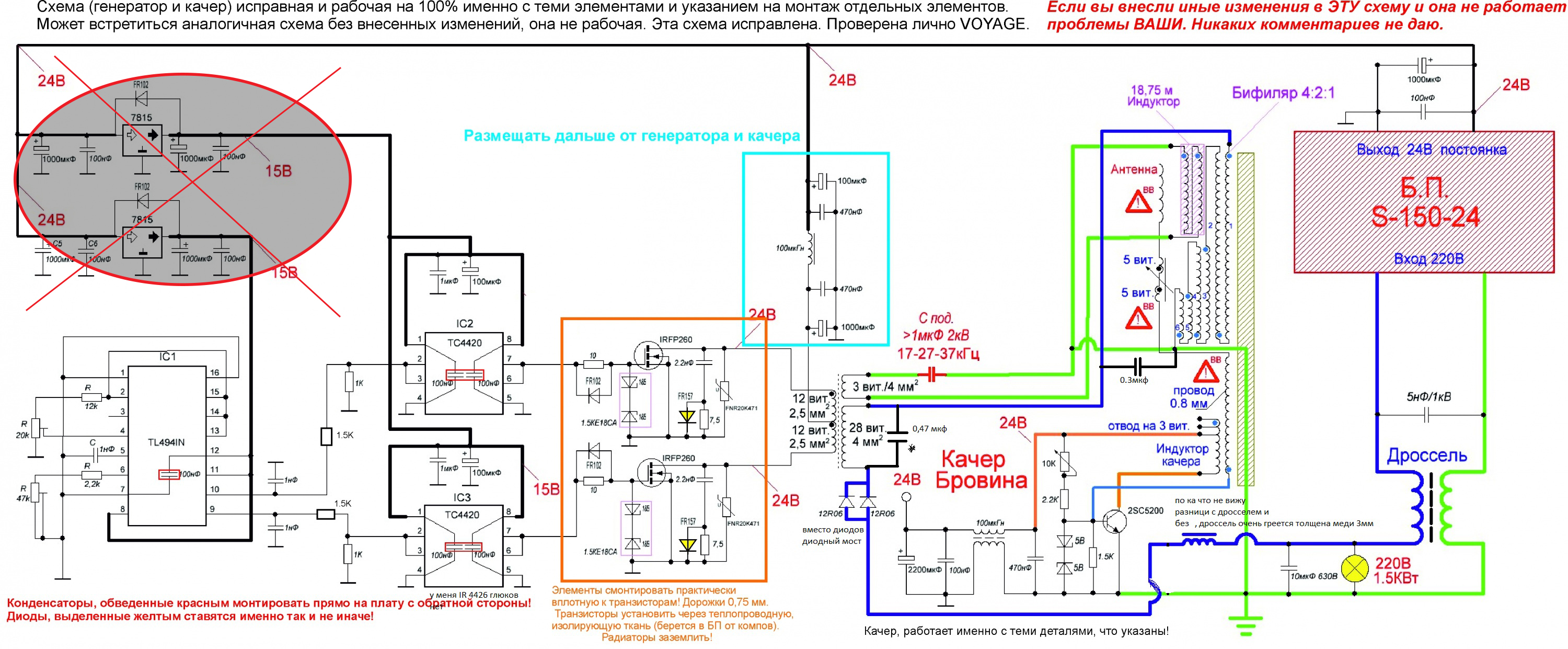

Электроника в той схеме рабочая. Все, что до гранаты работает именно с теми компонентами, которые указаны. С гранатой головняк. Дросселя же указаны номиналы. Тот, что на съеме, до него еще не дошли. И что за выключатели?

Господа СЕ-шники, откуда дрова?

Спасибо сказали Nakaev

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 9 мес. назад
fominyh-asd
Давно я тут
Давно я тут
Сообщений: 125
Больше
Схемы #5980

VOYAGE пишет:
2. Схема направлений намотки Руслана, не Акулы. Также сделал и я.


VOYAGE, посмотри внимательно фотографии установки Акулы, антенна, обмотка накачки и первые два слоя гранаты намотаны в одну сторону! У Руслана также.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 9 мес. назад 5 года 9 мес. назад от nndgold.
nndgold
Осваиваюсь на форуме
Осваиваюсь на форуме
Сообщений: 39
Больше
Схемы #5986

VOYAGE пишет: С гранатой головняк. Дросселя же указаны номиналы. Тот, что на съеме, до него еще не дошли. И что за выключатели?


Я никогда с дроселями не работал, я вижу по схеме дроселя намотаны как трансформатор с двумя обмотками. Это что на ферит намотаны две обмотки по 100 мкГн?
По поводу выключателей их в схеме я не вижу, один с красной и зеленой кнопкой и второй где он включает нагрузку....

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 9 мес. назад 5 года 9 мес. назад от nndgold.
nndgold
Осваиваюсь на форуме
Осваиваюсь на форуме
Сообщений: 39
Больше
Схемы #6293
Гуру СЕ
Подскажите, собрал я комплектацию на качер, не могу найти кондер на 1 мкФ 2000 вольт и не знаю что это за дросель или транс в качере.
Чем можно и в каких пределах кондер и гиде взять дросел (транс) или с чего сделать и как?
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 9 мес. назад
VOYAGE
Модератор
Модератор
Сообщений: 1503
Больше
Автор темы
Схемы #6300
Дроссель для качера берется из блока питания атх с компа... увидишь его, маленький с двумя горизонтальными катушками в Ш- образном сердечнике. Намотай сам проще. Нужен LC метр тогда. Что касается контурного кондера, то с вероятностью 99,99% для тебя он будет другой. Конденсаторы WIMA на ибее есть. Чтобы узнать какой нужен 1. Собрать гранату и узнать ее рез частоту вкупе с индуктором, который вносит свой вклад 2. собрать качер на частоту резонанса гранаты+индуктора. 3. измерить индуктивность индуктора и уже вычислить емкость.

Мы все уперлись рогами только в 1 пункт. Качеры и пушпулы уже давно собраны.

Господа СЕ-шники, откуда дрова?

Спасибо сказали ismael_34

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 9 мес. назад 5 года 9 мес. назад от nndgold.
nndgold
Осваиваюсь на форуме
Осваиваюсь на форуме
Сообщений: 39
Больше
Схемы #6325

VOYAGE пишет: 3. измерить индуктивность индуктора и уже вычислить емкость.

Мы все уперлись рогами только в 1 пункт. Качеры и пушпулы уже давно собраны.


1. зачем измерять индуктивность если длина провода такая же как и у Руслана 37,5, насколько помню она составляет 2,4 мГн?

2. Руслан в одном из видео сказал, что он нахер выбросил индуктор,он просто не нужен, может в нем проблема и все тормознулись?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 9 мес. назад
VOYAGE
Модератор
Модератор
Сообщений: 1503
Больше
Автор темы
Схемы #6348
У руслана 2,4 у меня 1,7. А без индуктора кто и чем будет вталкивать ток в этот резонатор?

Господа СЕ-шники, откуда дрова?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 9 мес. назад
nndgold
Осваиваюсь на форуме
Осваиваюсь на форуме
Сообщений: 39
Больше
Схемы #6500

VOYAGE пишет: У руслана 2,4 у меня 1,7. А без индуктора кто и чем будет вталкивать ток в этот резонатор?


Хрен его знает, Руслан нужен.... :cheer:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 8 мес. назад
pison.84
Давно я тут
Давно я тут
Сообщений: 85
Больше
Схемы #7565
Ребят куда все делись не падайте духом,помогите,схема пуш-пула с номиналами нужна если кому не сложно скиньте.Спасибо.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 8 мес. назад
Alex_75
Осваиваюсь на форуме
Осваиваюсь на форуме
Сообщений: 22
Больше
Схемы #7568

pison.84 пишет: Ребят куда все делись не падайте духом,помогите,схема пуш-пула с номиналами нужна если кому не сложно скиньте.Спасибо.

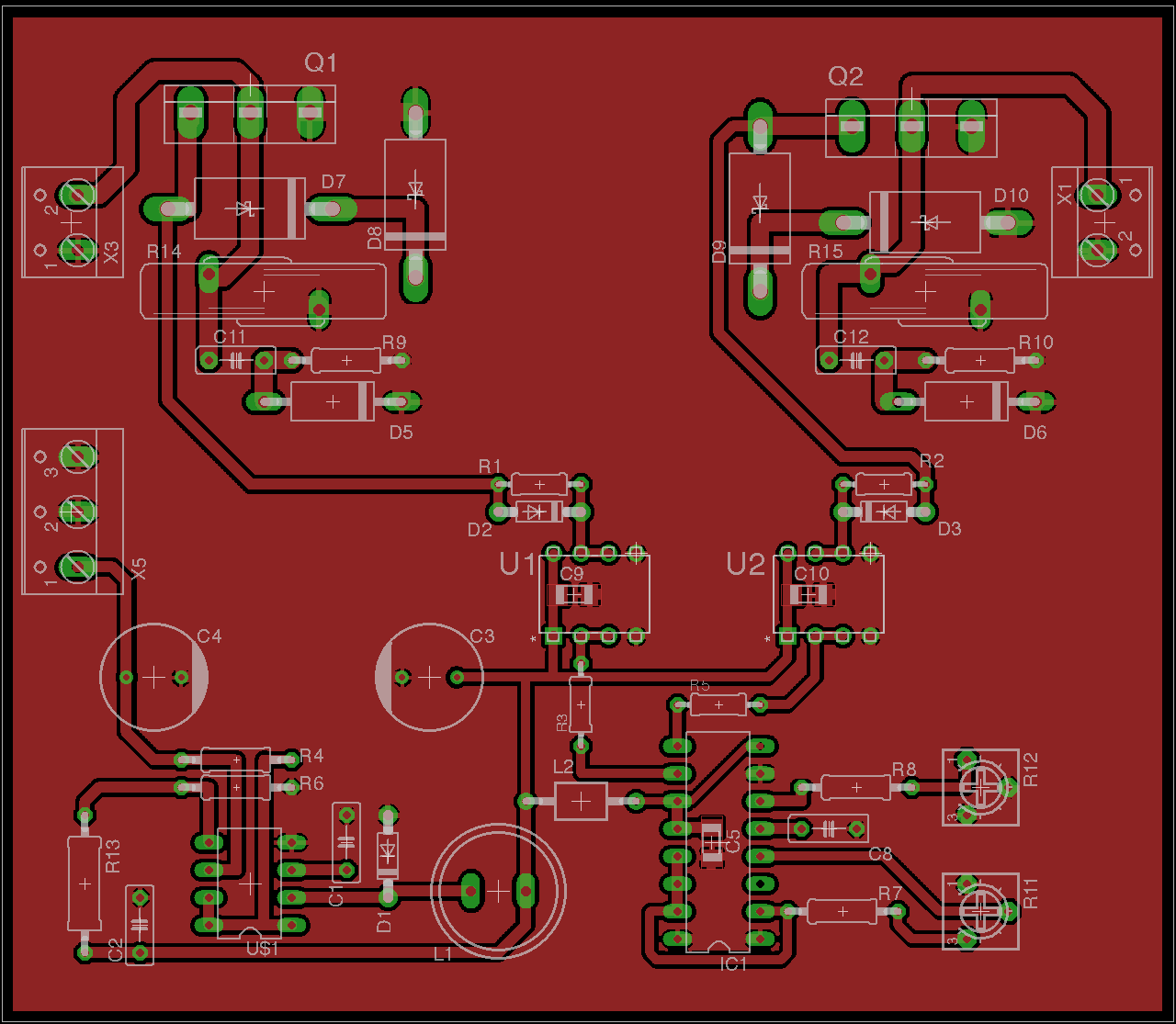

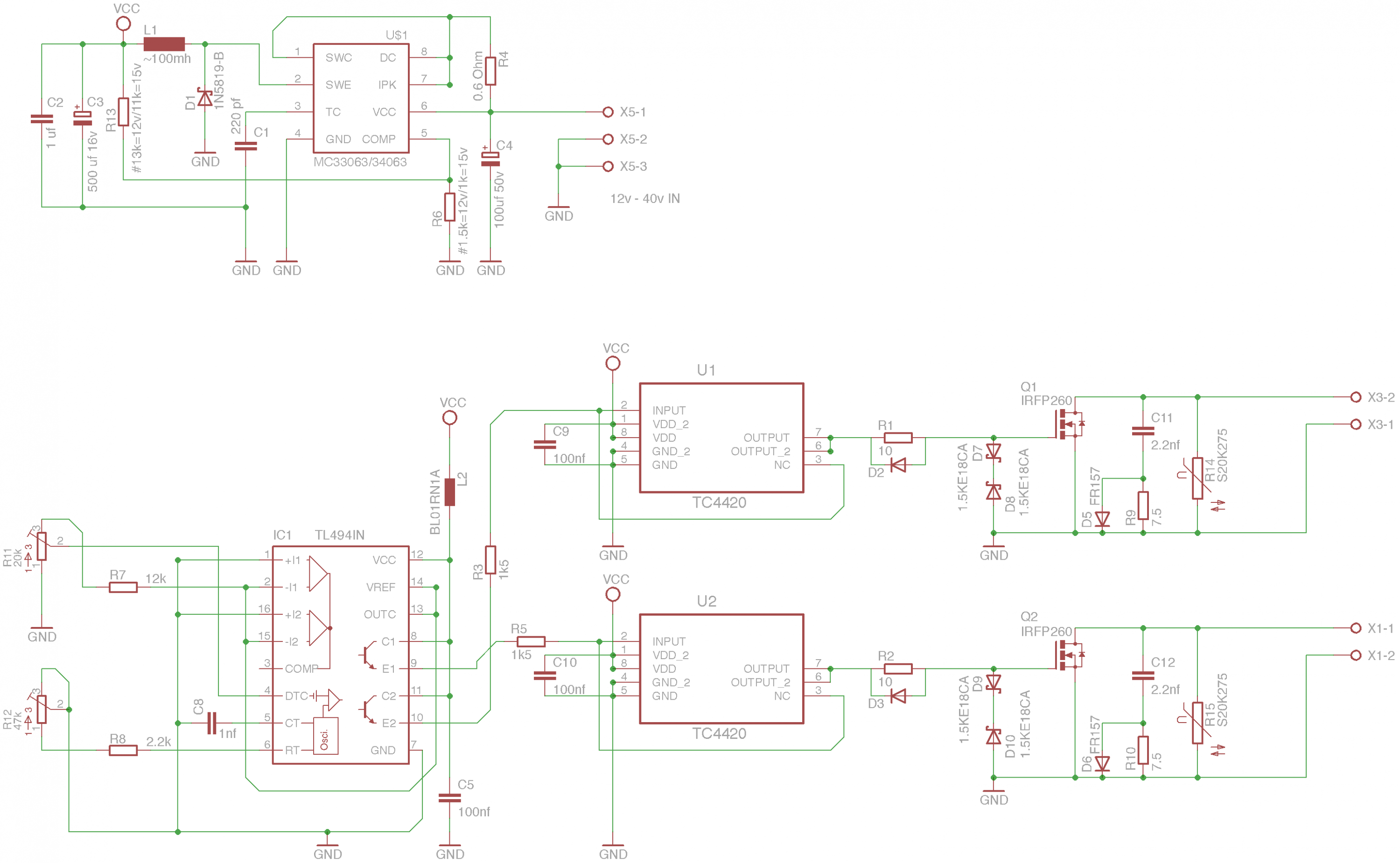

Я собирал по этой

Относись к другим так, как хочешь чтоб относились к тебе
Вложения:
Спасибо сказали Mishakon
