Открыт новый тип БТГ генератров 02.04.2022

Прикол!
Рыбка получилась. =)

На кондёре резонанс, без влияния на сам генератор сигналов. =)



www.falstad.com/circuit/circuitjs.html?c...OnYpAZJARVkNcrkwgMIA

Василий Иванов удивляет. =)

Nik Mudrecov2 пишет: Приветствую!
Прикольно!
Надо будет попробовать.
Интересная идея-решение.

Вот бы кто додумался т показал наглядно - как получить за счёт магнитного поля двоную прибавку - было бы вообщещ супер. =)
Спасибо за идею инфу, очень дельная.
Успехов.
С праздниками. =)

Если делать схему симметричную на пуш-пуле там вообще красота, есть в сети схема "электронный генератор маятник" там идея здравая а реализация неправильная, суть в том чтоб прямой и обратный ход складывать, по логике мощность не складываться должна а перемножаться. Принцип в том чтоб как в выше описанной схеме на прямом ходе вторичка работала которая рядом на сердечнике, а на обратном та которая поверх одной из половин первичек но т.к первичек две и вторичек тоже две то после обратного хода, одной из первичек следует прямой ход второй первичной который складывается с обратным от предыдущей первичке (сложение происходит во вторичной. Т.е по сути это обычный пушпул во вторичке которого выпрямитель со средней точкой, и обмотки разнесены по сердечнику т.е первичка разделена пополам а каждая половина на своей части керна магнитопровода поверх каждой половины первичек своя вторичка, а диоды вторичек включены таким образом что вторичка расположенная поверх своей первички работает только на обратном ходе.

При таком принципе расположения обмоток будет комбинированный принцип работы т.е прямой и обратный ход будет складываться во вторичных, но по логике энергия должна расти квадратично т.к складываются токи. ИМХО.

Привет! надо проверить1
2 независимых источника питания, без общего минуса.

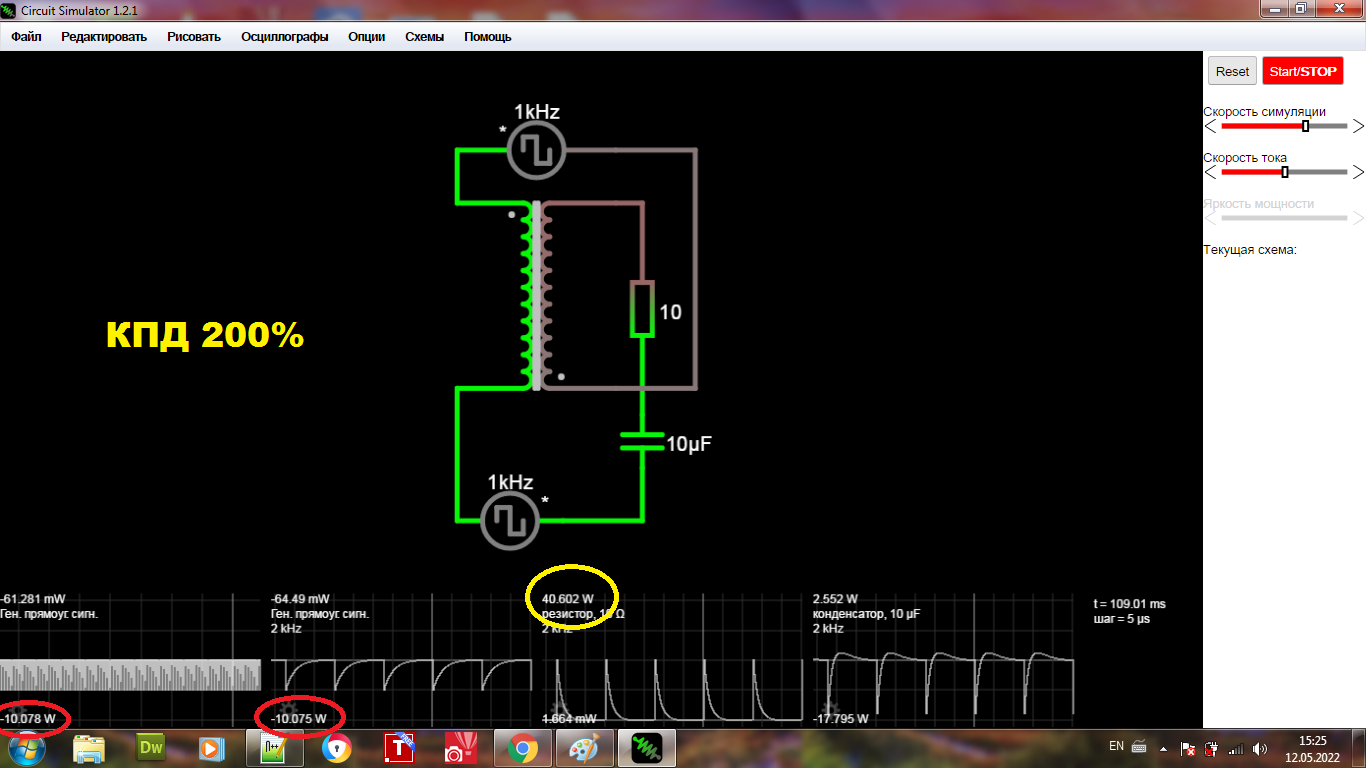

КПД 200% по симулятору.

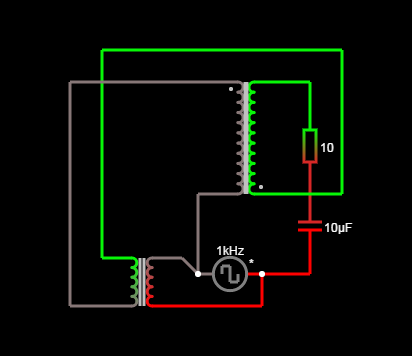

www.falstad.com/circuit/circuitjs.html?c...4eBCojPt8kDAIODYfQgA

Можно пробовать установить ещё один трансформатор.
Я не могу нормально замерить ток.
Осфилографом он замеряеться, но идут импульсы разные, хотя 54 и 84mA.
То есть на входе 84mA на выходе 54mA
Напряжение на входе 5В амплитуды, на выходе 8В амплитуды.

Не знаю конечно, но поменял местами правую обмотку первички и аналоговый амперметр на переменку щашкаливает и там и там, но на лампочках он зашкаливает сильнее. =) Делаю выводы, что на лампочках больше тока при смене полярности катушки справа на верхнем трансформаторе.

Если кто может соберите схему, замерьте и отпишите, даже если не будет результата.
Спасибо.

Nik Mudrecov2 пишет:

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

Можно пробовать установить ещё один трансформатор.
Я не могу нормально замерить ток.
Осфилографом он замеряеться, но идут импульсы разные, хотя 54 и 84mA.
То есть на входе 84mA на выходе 54mA
Напряжение на входе 5В амплитуды, на выходе 8В амплитуды.

Не знаю конечно, но поменял местами правую обмотку первички и аналоговый амперметр на переменку щашкаливает и там и там, но на лампочках он зашкаливает сильнее. =)

Делаю выводы, что на лампочках больше тока при смене полярности катушки справа на верхнем трансформаторе.

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

Если кто может соберите схему, замерьте и отпишите, даже если не будет результата.
Спасибо.

Я извиняюсь за ламерский вопрос - а где на схеме лампочки?
Неужели десятиомное сопротивление нынче называется лампочкой?

NikAndr пишет:

Nik Mudrecov2 пишет:

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

Можно пробовать установить ещё один трансформатор.
Я не могу нормально замерить ток.
Осфилографом он замеряеться, но идут импульсы разные, хотя 54 и 84mA.
То есть на входе 84mA на выходе 54mA
Напряжение на входе 5В амплитуды, на выходе 8В амплитуды.

Не знаю конечно, но поменял местами правую обмотку первички и аналоговый амперметр на переменку щашкаливает и там и там, но на лампочках он зашкаливает сильнее. =)

Делаю выводы, что на лампочках больше тока при смене полярности катушки справа на верхнем трансформаторе.

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

Если кто может соберите схему, замерьте и отпишите, даже если не будет результата.
Спасибо.

Я извиняюсь за ламерский вопрос - а где на схеме лампочки?
Неужели десятиомное сопротивление нынче называется лампочкой?

Привет товаришь Пчела. =)
Нагрузке - конечно же резистор-лампочка. =)
Нагрузка она и в Афиреке нагрузка. =)

Можно пробовать конечно же подключать нагрузку куда угодно, но в той точке, где подключен резистор - самое подходящее место по моему.
Но у кого-то может получится лучше. =)
Успехов.

Попробовал на ардуинке.
Снова напряжение немного больше на выходе, чем на входе.
Попробвоал ардуинку через ионисторы.
Снова маленькое повышение напряжения не годиться для ионисторов. =)
Видимо ионисторам надо больше намного тока и напряжения, чтобы они заряжались.

Видимо и в правду говорят, что КПД схемы должно быть порядка 200% и больше, чтобы что-то получилось. =)

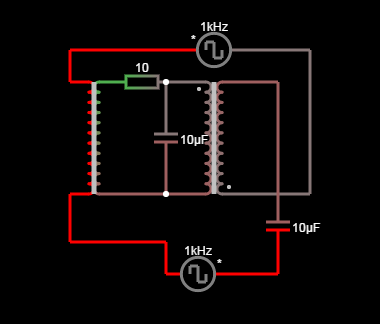

Вот так в симуляторе КПД ещё больше. =)

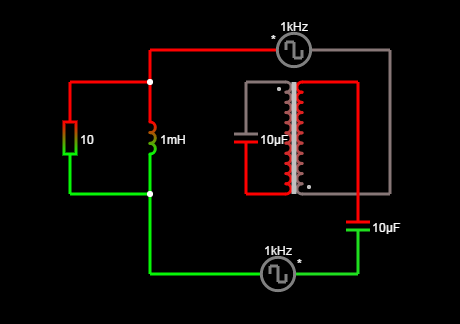

Ещё один вариант в симуляторе, вдргу у кого руки дойдут. =)



www.falstad.com/circuit/circuitjs.html?c...wKEHBalerBBA9eBCJUgA
