turisto74 БТГ

Magur пишет:

turisto74 пишет: Вот это у Мефодия вещь ! И спорить уже не надо

Ага, закоротил резонатор с обеих концов, по существу превратив в обычный контур где волна перестала существовать. Тогда уж лучше просто ТВС

У Мефодия там разрядник стоит , с чего это там коротыш будет ? Кондёр надо только подобрать и в принципе усё . Разрядник не даст волне затухнуть , да и земля к схеме не подключена , там открытая система , ёмкость между схемой и землёй мизерная , не должно коротить , типа так

Конденсатор 10 нан с лампочкой - это почти КЗ для волны. Если емкость уменьшить раз в тысячу, тогда конечно, но тогда нет смысла в лампочке

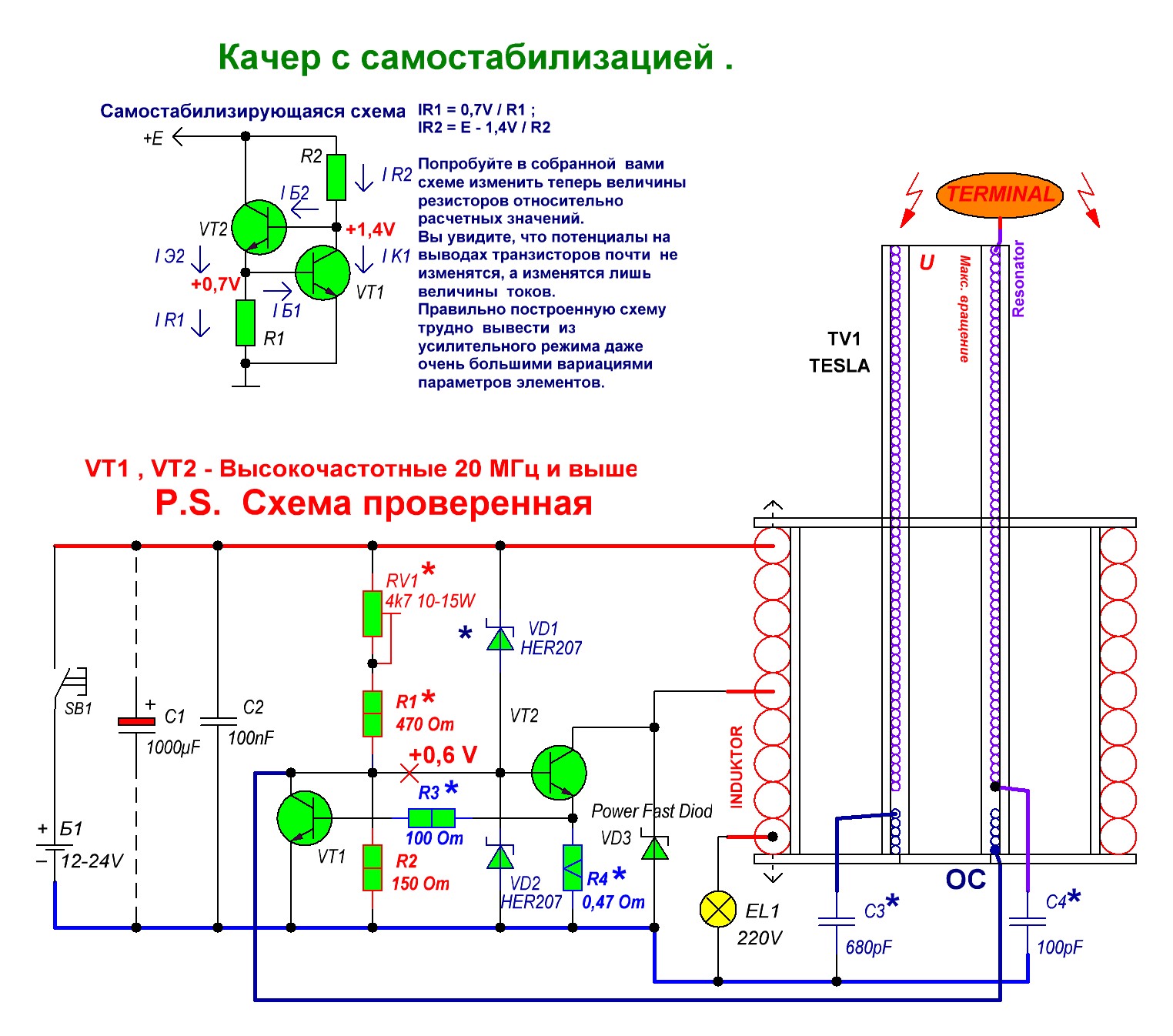

Собрал качер вот по такой схеме ( резонатор намотан вправо , катушка ОС около 10 витков тоже вправо , индуктор влево ) :


Резонатор , правда коротковатый , всего около 20 м провода , так что частоты высокие , индуктор снизу , но . Аналогия с роликом из Галилео проглядывается Резонатор через С4 подключен к минусу питания , заземления не использую ( у меня его нет ) . Лампочку подключил мелкую 10 Ватт 220 Вольт . Пучность напряжения выставляется где-то посередине , по краям пучность тока , в ролике , кстати , железяки расходятся тоже посередине , а со стороны моторчика и гири токовые пучности . Резонатор у меня выходит на частоту 3/4 длины волны , также по краям больше тока , а посередине напряжения . Кондёрами С3 и С4 более - менее удалось выставить режим работы качера , плоховато , но пока прокатит Если С4 замкнуть , то качер не хочет выставляться на 3/4 и что зря получается Этот самый С4 греется как кипятильник , значит ток через него проходит , на горячем конце подключена энергосберегайка без схемы вместо терминала ( на скорую руку ) При подключении лампочки потребительский ток падает почти к нулю , Е поле и Н поле притухают , гирька тяжеловата
Так что просто качер без лишних наворотов можно приспособить к получению СЕ , надо только порядочно повозиться с подгонкой параметров схемы А с заземлением качер может и сразу на СЕ выйдет В общем надо все варианты с геометрией и расположением индуктора прогнать , так как такой вариант генератора СЕ , когда ресурсов больше ни на что нет очень даже ничаго

Кстати , насколько помню , Тигр2007 говорил , что подключал к качеру ТЭНы

Ну да, когда питание от транса микроволновки, можно и тэн поставить. Я вот думаю что на частоте под 20 МГц любые диоды в схеме выглядят ненужной бутафорией. А 3/4 волны слишком жирно

Magur пишет: Ну да, когда питание от транса микроволновки, можно и тэн поставить. Я вот думаю что на частоте под 20 МГц любые диоды в схеме выглядят ненужной бутафорией. А 3/4 волны слишком жирно

Так это я на скорую руку слепил , у меня стэндик для проверки качеров есть , на нём всё и проверяю . А транс мощный на питание качера не нужен - Ватт на 150 хватит , у Тигра по входу где-то так и было , а на съёме ТЭНы

P.S.
Если у кого осталась схемка Тигра , скиньте сюда

mefodiy пишет:

Magur пишет: Конденсатор 10 нан с лампочкой - это почти КЗ для волны. Если емкость уменьшить раз в тысячу, тогда конечно, но тогда нет смысла в лампочке

Это не совсем моё. Это «прощальная песня от Lebovsky». Взято от сюда: realstrannik.ru/forum/39-kapanadze/13512...tml?start=432#259858

А чего прощальная ? Операция что , не удалась ?

Вот интересно, куча народа питает тэны даром, но не нашлось ни одного, кто начал бы делать и продавать столь простые но рабочие генераторы. Все прикидываются вегетарианцами Я же склонен верить только тем, кто говорит прямо: хочу сделать, чтобы заработать бабла.
Той СЭ которую получал Тигра не всегда на светодиод хватало. Если кому-то поперло из земли, значит очень удачное местоположение, другим в другом месте не прет.

А у меня вот тесла иногда начинает китайские песни петь стриммером Видать попадает на китайскую КВ станцию

Может попродавали свои конструкции за бугор , типа как Акула , того и молчат Может и у нас пытались продавать , только придавили их на корню , что-бы больше не рыпались . Тут обычным барыгам транспорт и склады сжигают , что-бы конкуренцию не разводили и цены не скидывали , что уже о генераторах говорить . А может втихаря торгуют , типа чёрный рынок Кстати , книжки то продают www.lulu.com/shop/andrey-lemeshko/veliki...roduct-22071553.html

Да ладно, сказки это. Ну кто мешает прямо на форуме устроить торги без пристрастия. Желающие купить найдутся. А Акула наверно уже стал миллионером, но продолжат лепить платки со светодиодиками.
ОТГОВОРКИ! Придумывание причин почему нельзя продать. А причина одна - НЕЧЕГО продавать кроме случайных эффектов
