turisto74 БТГ
turisto74 пишет: Ну да , я тоже с этой 1/4 кучу времени ухандохал , в итоге плюнул на это безобразие , оно в нашей теме как-то не хочет приживаться , это связистам другое дело . В моей схеме обозначено что качер на длину 1/4 мотать , но блин , он же сам себе волну подыскивает и эта волна не хочет стыковаться с 1/4 , на схеме я обозначил так как я мотал , это не аксиома , просто надо было хоть за что-то зацепиться при подборе геометрии , вот я и попытался за 1/4 зацепиться , а по факту там вообще хрен знает что делается и за что надо цепляться тоже неизвестно , но если не будет хоть какой точки отсчёта , то тогда тупик , а так с 1/4 хоть какой-то ориентир , да есть .
как я определяю 1/3 по пропорции поля и свечении лдс лампы или неонки:
если провод толстый то можно и по метражу выйти на 1/3
с ув
вот ееще тоже 1/3
турбина мазэнауэра с саморазгоном
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Царь Соломон Екклесиаст
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Царь Соломон Екклесиаст
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Так что длину провода резонатора придётся укорачивать по метру или вообще по виткам , а не по кратностям , укоротил ещё на 2 метра и амплитуда упала , попробую припаять отрезанные 2 метра назад , залью лаком , дабы межвиткового замыкания не случилось , ресурсов мало , что-бы новый резонатор мотать с нуля . Печалька конечно , но что поделаешь , возможно для кратностей надо и диаметр намотки резонатора качера изменить , у меня 50 мм диаметр , как и диаметр резонатора силовой части .

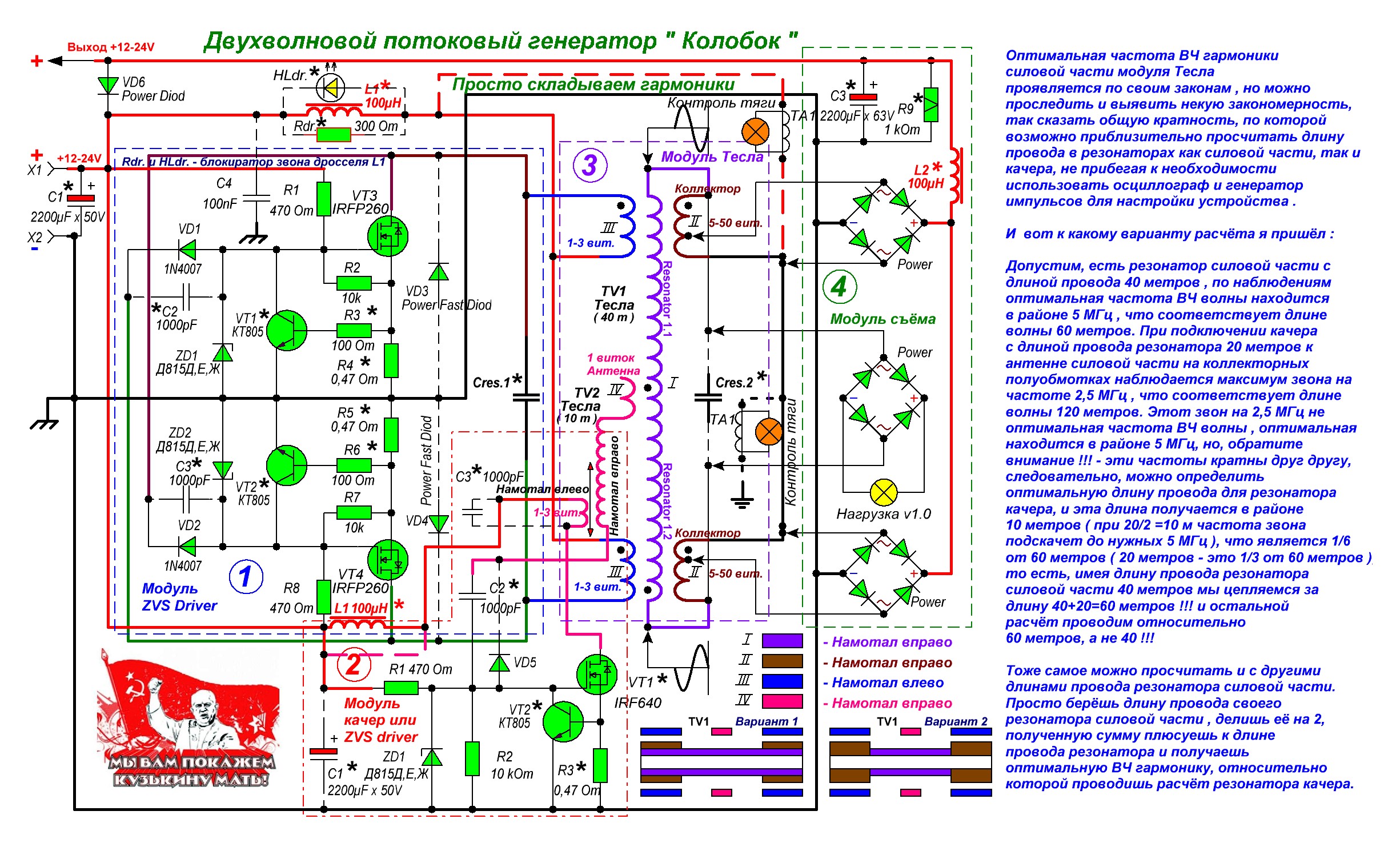

Схему вернул в исходное состояние ( и снова и опять перезалил на ядиск ) , то есть убрал описание , толку от него не много , кроме определения по кратностям оптимальной частоты звона резонатора силовой части , но это и так понятно , что берёшь длину , делишь на 2 , полученную сумму плюсуешь к длине , типа 40 метров резонатор , делим на 2 , получаем 20 метров , прибавляем эти 20 метров к 40 метрам и получаем 60 метров , что будет оптимальной гармоникой , да и то она оптимальна приблизительно , без подгонки резонатора ВЧ генератора все труды будут потрачены впустую .
Царь Соломон Екклесиаст
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Я ещё повожусь с кратностями , может и для качера что-нибудь придумаю , для силовой-то части кратность подошла , оптимальную гармонику можно просто просчитать , значит должна быть кратность и для качера , повозиться конечно придётся изрядно , но ....
Царь Соломон Екклесиаст
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Царь Соломон Екклесиаст
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

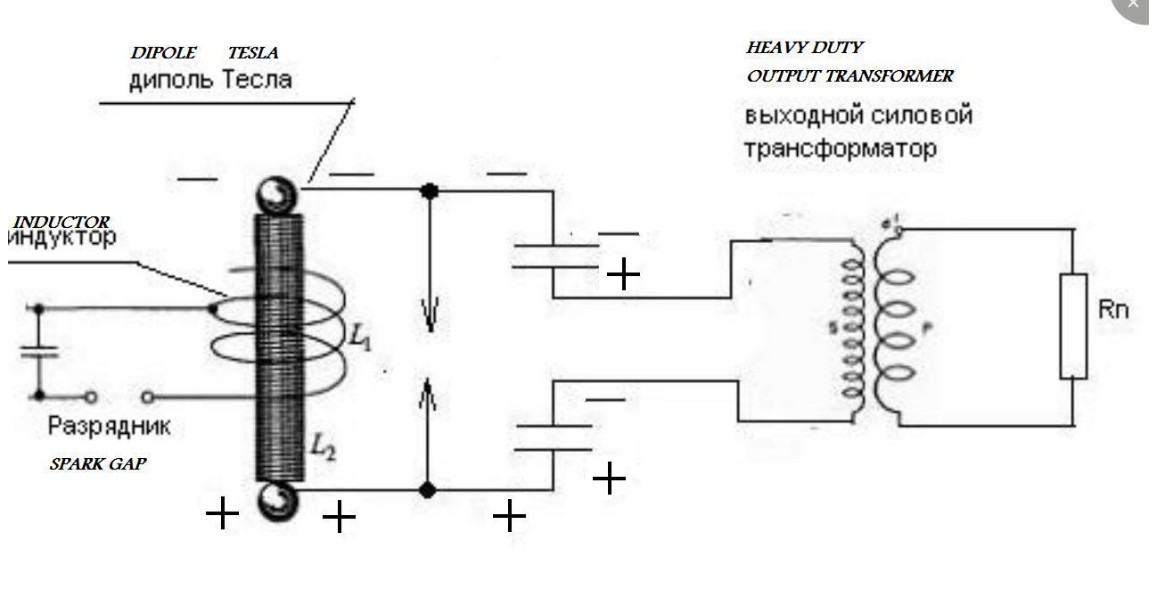

Вот , если человек хочет чем-то делиться , то просто берёт и делится , а не пишет психические атаки на форум ( и в личку тоже ) , нашёл на соседней ветке по Дону Смиту , ( которую недавно открыл товарищ Осборн и выложил туда подборку схем ) конструктив товарища Тесла , в котором земля не нужна
Конструктив как видно прост визуально , но при помощи одной лишь неонки настроить его сможет не каждый желающий , увы , но это факт .
В этом конструктиве просматриваются аж 3 гармоники , а это уже настройка тонкая и точная .
Входная часть - 2 гармоники , разрядник , замыкающий резонатор и конденсаторы инициирует гармонику номер 3 .
В этой схеме надо умудриться на входе создать пачки импульсов , частота пачек - гармоника 1 , сами импульсы - гармоника 2 , затем второй разрядник настроить на гармонику номер 3 , при этом второй разрядник является общим и для резонатора и для съёмной части . Такой конструктив способен выдать очень огромные мощности . Конденсаторы - это уже НЧ съём и их ёмкость будет зависеть от индуктивности съёмной обмотки , Тесла любил баланс между ёмкостью и индуктивностью , всё у него было продумано очень точно и до мелочей .
Пачки импульсов здесь будут задавать ритм съёму , то есть на выходе можно и 50 Гц создать , если конечно эта частота подойдёт к вашему силовому контуру .

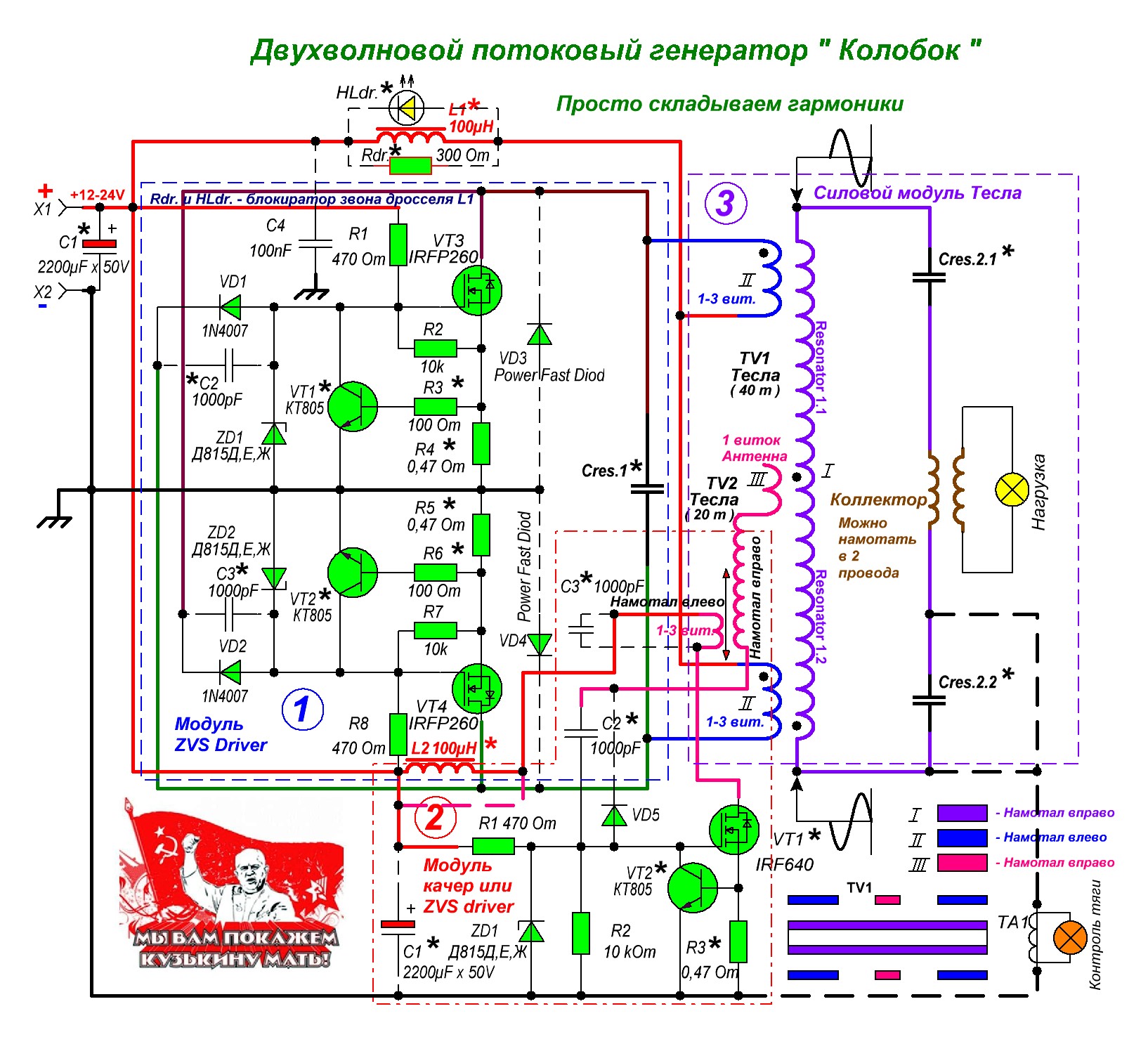

Переделал чуток съёмную часть своего конструктива ( который , напомню , создан на основе схемы с мультиком товарища Романова ) под вариант товарища Тесла yadi.sk/d/09rVomtg3UCAzR
Качер можно было и удалить из схемы , но пока не стал его удалять , в моём варианте 2 гармоники , поэтому и мощи может быть поменьше .
ВЧ накачку на антенку можно и на ТДКСе выполнить , не критично , просто настроить генератор ТДКСа на короткие импульсы , частоту мультика в таком случае придётся состыковать с работой ТДКСа , либо мультик вообще из схемы удалить и оставить один лишь генератор ТДКСа , который настроить на работу пачками импульсов , частота пачек - НЧ гармоника , импульсы в пачке - ВЧ гармоника , всего 2 гармоники .
При настройке кондёры Срез2 заменить перемычками , на коллекторе смотреть колебания по максимальной амплитуде , затем подобрать Срез2 под НЧ гармонику . Думаю съёмный транс - коллектор можно будет и простым трансом заменить на железе , как в установке Гость , просто НЧ гармонику подобрать под промышленную частоту или около того и всё .
Пока что так .
Царь Соломон Екклесиаст
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Съёмный коллектор намотан от балды , там где-то 25 метров провода , поверх коллектора съёмные обмотки , настройка как я описал постом выше . Качер при подаче питания на него автоматом сел на гармонику , на данный момент раскачка стала получше , но всё равно не такая как хотелось , амплитуда высокого напряжения ВЧ части маловата , так что здесь лучше генератор на микросхемах собирать , с регулировкой параметров импульсов .
Царь Соломон Екклесиаст
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Сам генератор работает или просто теория?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Это просто методичка , не я назвал так ветку , это Магур виноват , к нему претензии , он автор веткиrubin пишет: Прошло 3года и 7 месяцев с момента создания темы turisto74 БТГ .
Сам генератор работает или просто теория?
