Генератор Хартли

о каком импедансе идет речь?

Вчера провёл один интересный опыт. В качестве испытуемого генератора был ПУШ-ПУЛ , но не простой. Без средней точки с двумя дросселями в каждом плече (Дросселя намотаны на кольцевых сердечниках из аморфного железа 4 вит лициндранта 10кв. мм.) и системой связных контуров. Как говориться делал одно , а получил совершенно другой эффект. Так вот при запуске данного генератора обнаружился эффект рекуперации тока обратно в БП. Цифровой прибор Амперметр показывал знак минус перед значением тока. Значение тока составляло примерно 15-20А со знаком минус. Т.е. ток шёл в обратную сторону , в БП. Может я что то не допонимаю или это новый интересный эффект по рекуперации энергии.

dozor, сиcтема связанных контуров как выглядит, можно схему?

Access пишет: dozor, сиcтема связанных контуров как выглядит, можно схему?

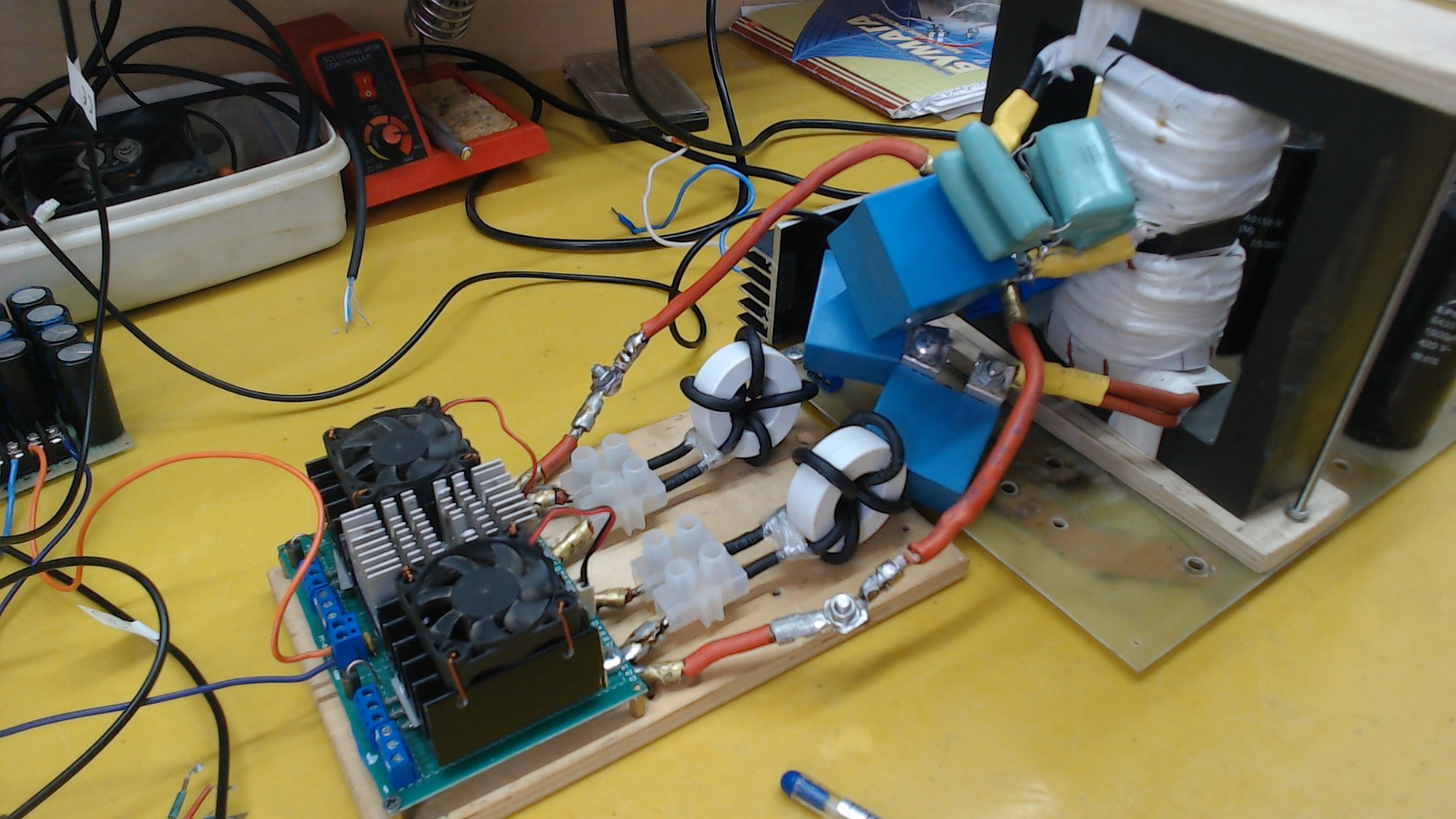

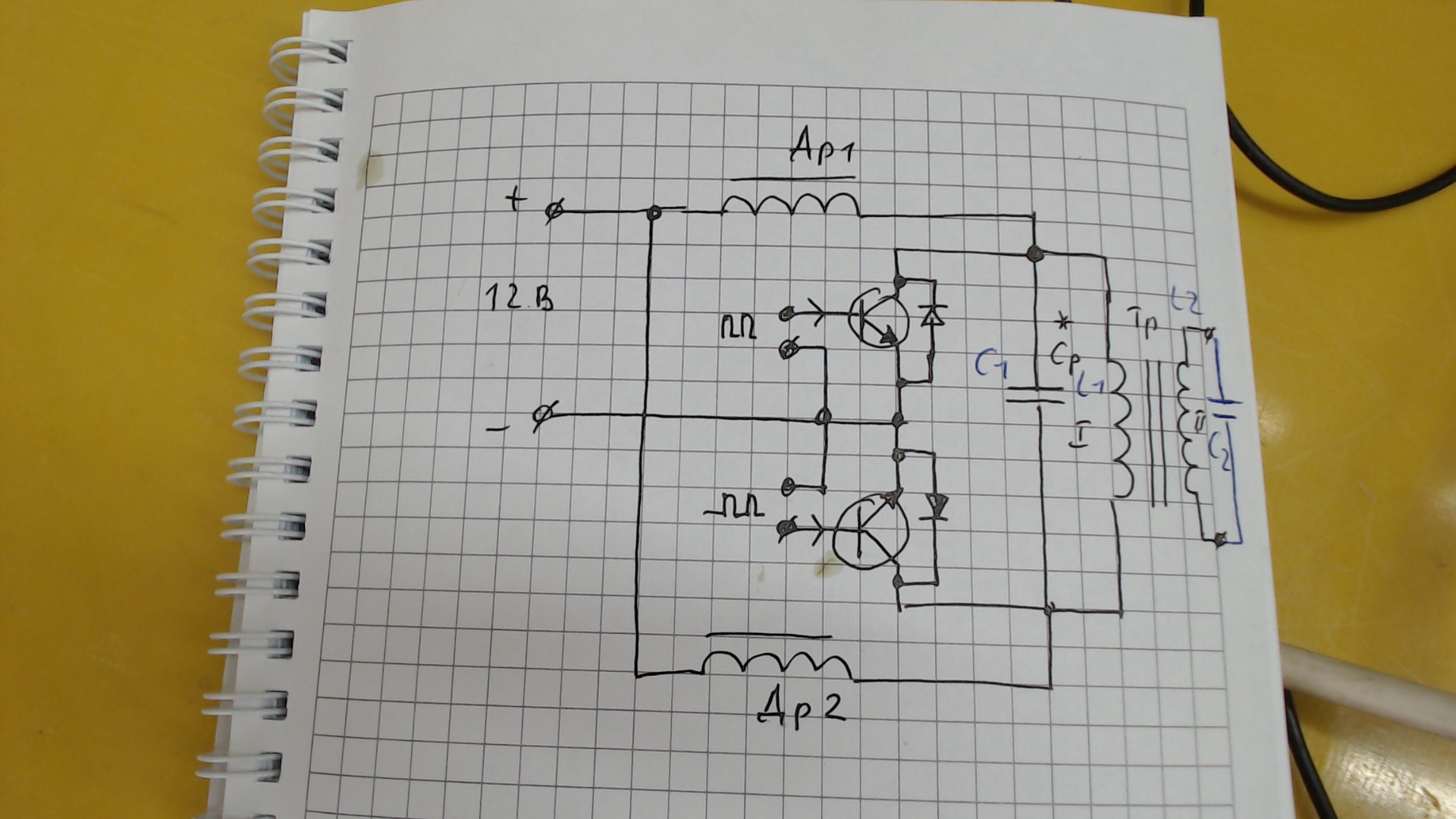

Вот схема опыта и фото установки.

Начал такую делать потом посмотрел одно видео теперь буду доделывать в ней что то есть надо проверять

Скажите, а существуют качеры на двух транзисторах?

dozor пишет:

Access пишет: dozor, сиcтема связанных контуров как выглядит, можно схему?

Вот схема опыта и фото установки.

Нет ничего удивительного .... Просто ЭДС контура L1 складывается с ЭДС дроселя №1 ( в одном направлении ) , а ( в встречном направлении) с другого плеча
формируется только эдс дроселя №2 эта энергия частично компенсируется энергией дроселя №1. Остается только энергия контура L1 Которая возвращается в источник питания !! Все просто........

ну рассказывай как надо - проверить то не проблема

vasik041 пишет: Генератор Хартли также известен как индуктивная трёхточка
thelib.info/matematika/2184929-induktivn...tochka-shema-hartli/

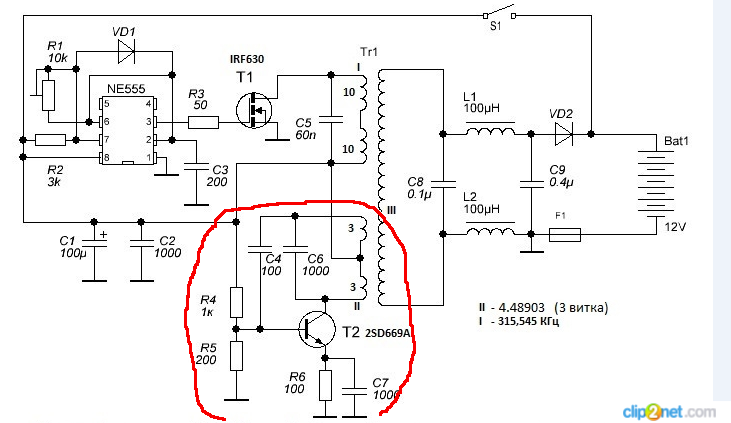

PS помните такое ?

По поводу третьей обмотки - каким проводом намотана, сколько витков, конструктив дросселей.
Если первичка в режиме 1/4 волны, то 315,5 кгц - 5 гармоника равна 5,048 мГц. Разностная частота биений
с 4,489 равна 559 кГц. Емкость в контуре III обмотки слишком большая - 100 нФ , частота примерно 20-25 кгц.,
далее идут дроссели и диод для выпрямления.

Access пишет: По поводу третьей обмотки - каким проводом намотана, сколько витков, конструктив дросселей.
Если первичка в режиме 1/4 волны, то 315,5 кгц - 5 гармоника равна 5,048 мГц. Разностная частота биений
с 4,489 равна 559 кГц. Емкость в контуре III обмотки слишком большая - 100 нФ , частота примерно 20-25 кгц.,
далее идут дроссели и диод для выпрямления.

Из оригинального описания IB

Трансформатор намотан на пластиковой трубе диаметром 50 мм. Вторичная
обмотка содержит 130 витков. Обмотки генератора ВЧ – по 3 витка. Обмотки
генератора НЧ по 10 витков.

Конструкция и настройка трансформатора
Вторичная обмотка трансформатора намотана на пластиковой трубе диаметром
50 мм. Длина провода – 20 метров. Диаметр провода – 1 мм. Допускается применение провода в эмалевой изоляции, но лучше использовать провод без изоляции. Шаг намотки – 2 мм. С учетом коэффициента укорочения, рабочая
частота резонатора находится в районе 14 Мгц. Волновой трансформатор ВЧ катушки содержат по три витка провода диаметром 1-2 мм в эмалевой изоляции. НЧ катушки содержат по десять витков провода диаметром 1-2 мм в
эмалевой изоляции. Намотка виток к вику. Катушки намотаны на картонных или полиэтиленовых гильзах, позволяющих перемещать катушки по резонатору в целях

В тете IB наверное все сохранилось
