оборудование для мастерской

ua4yhz, мои поздравления. Вроде не дешевые цацки, как вам удается на них бюджет выкроить? Или я не все рыбные места знаю

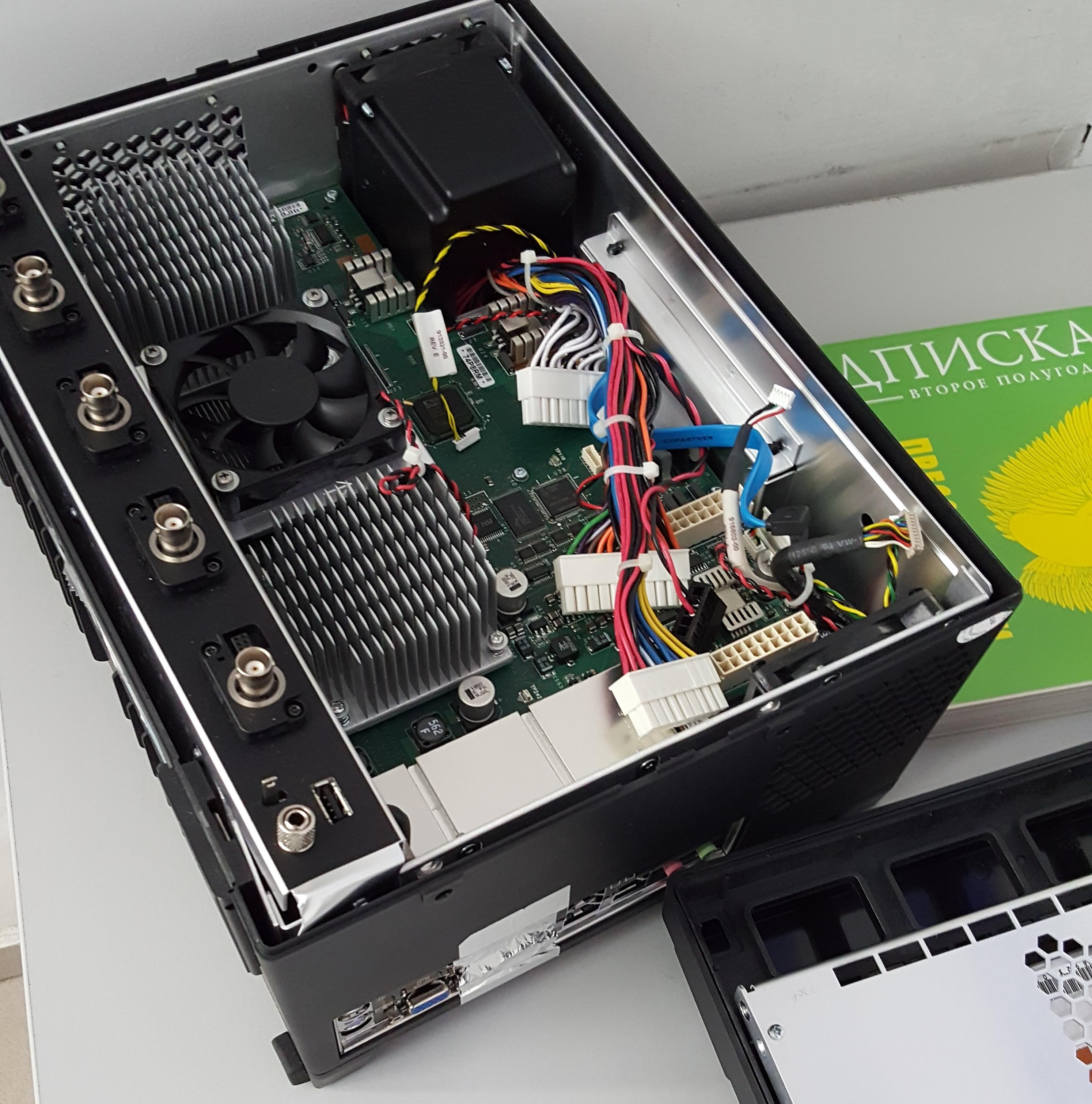

Кстати, я недавно по просьбе товарищей тестил с помощью LeCroy Wavepro 7200A порт USB 2.0 в динамике. Видео, кому интересно, выложил в ютуб:

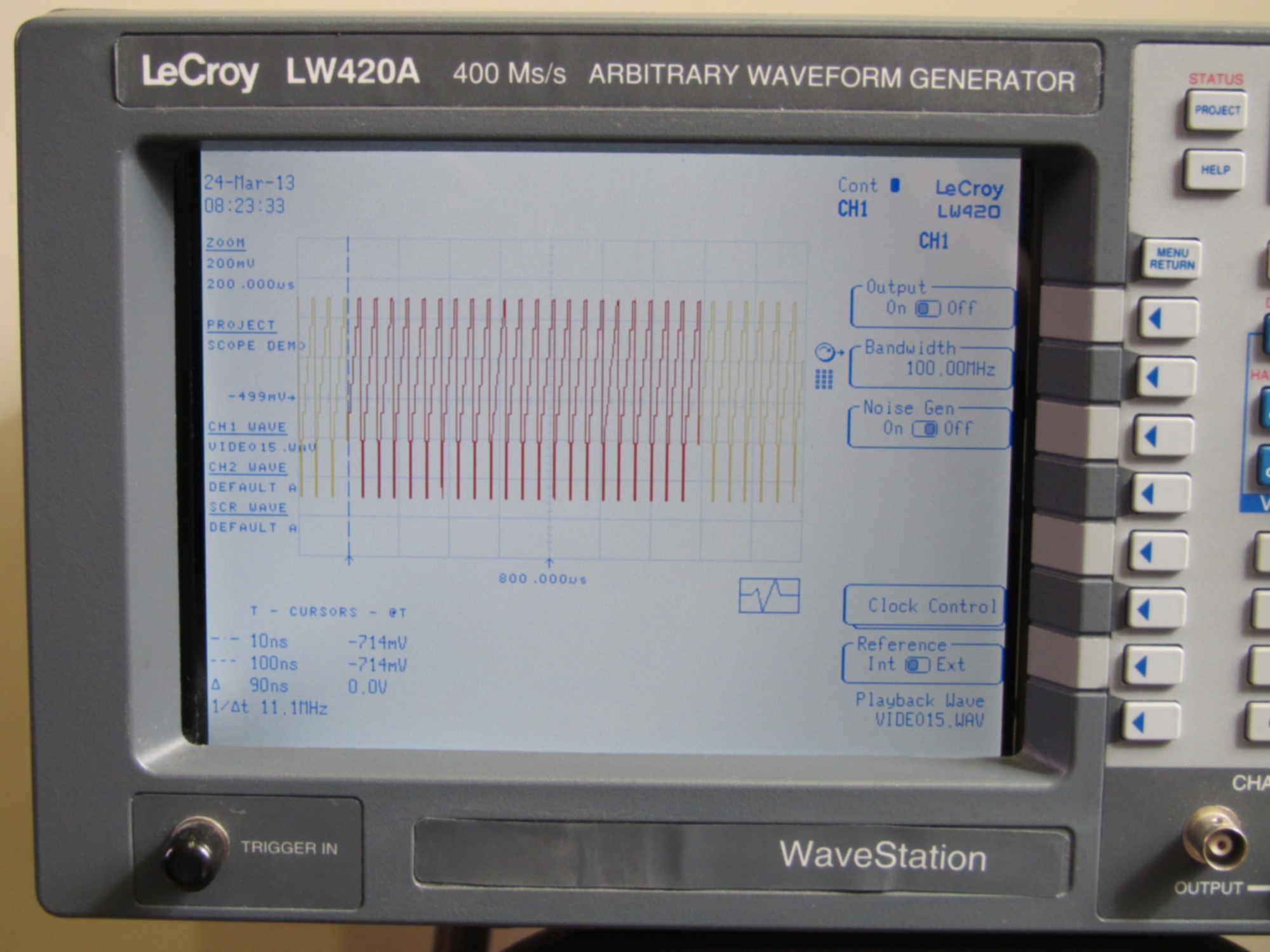

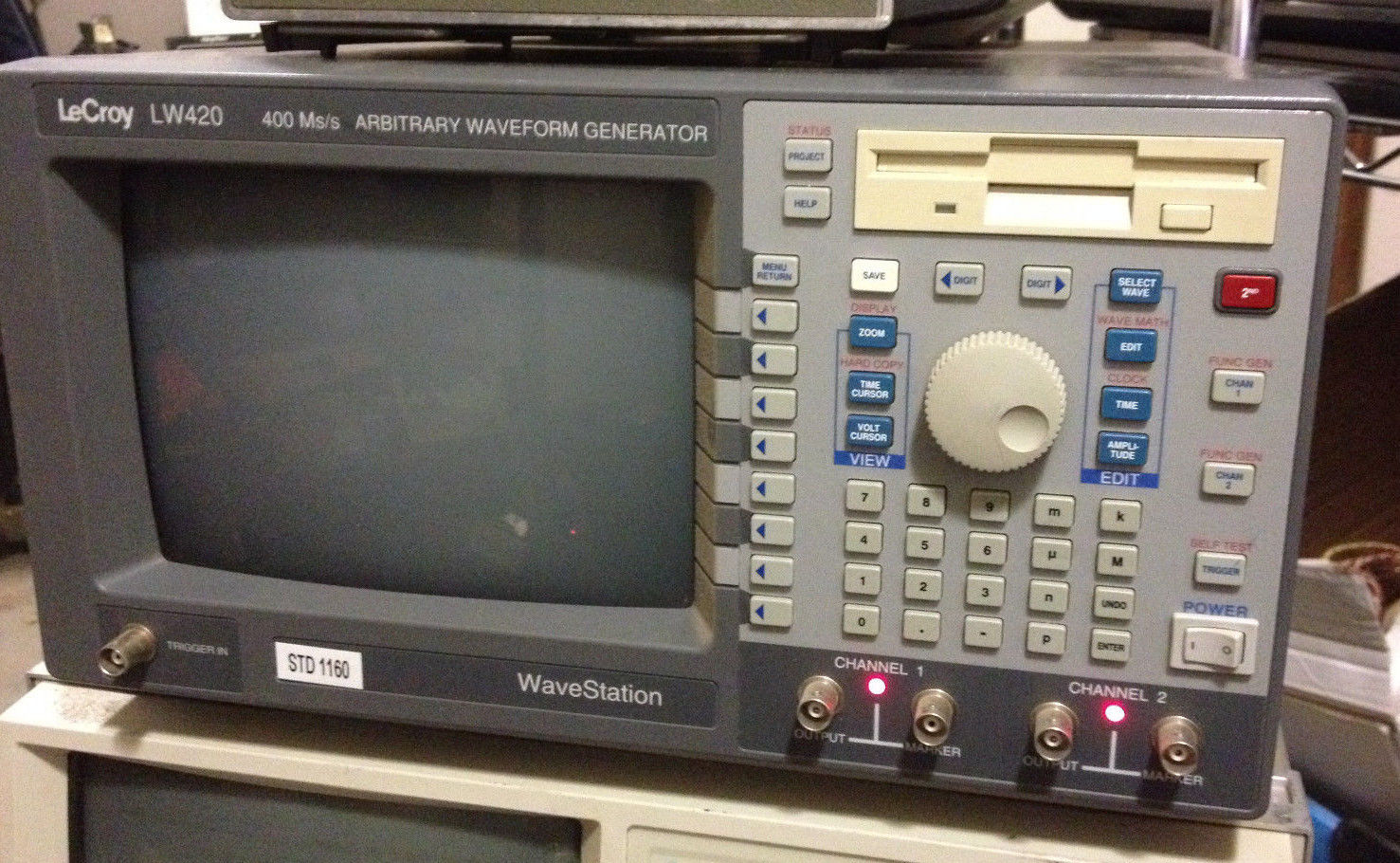

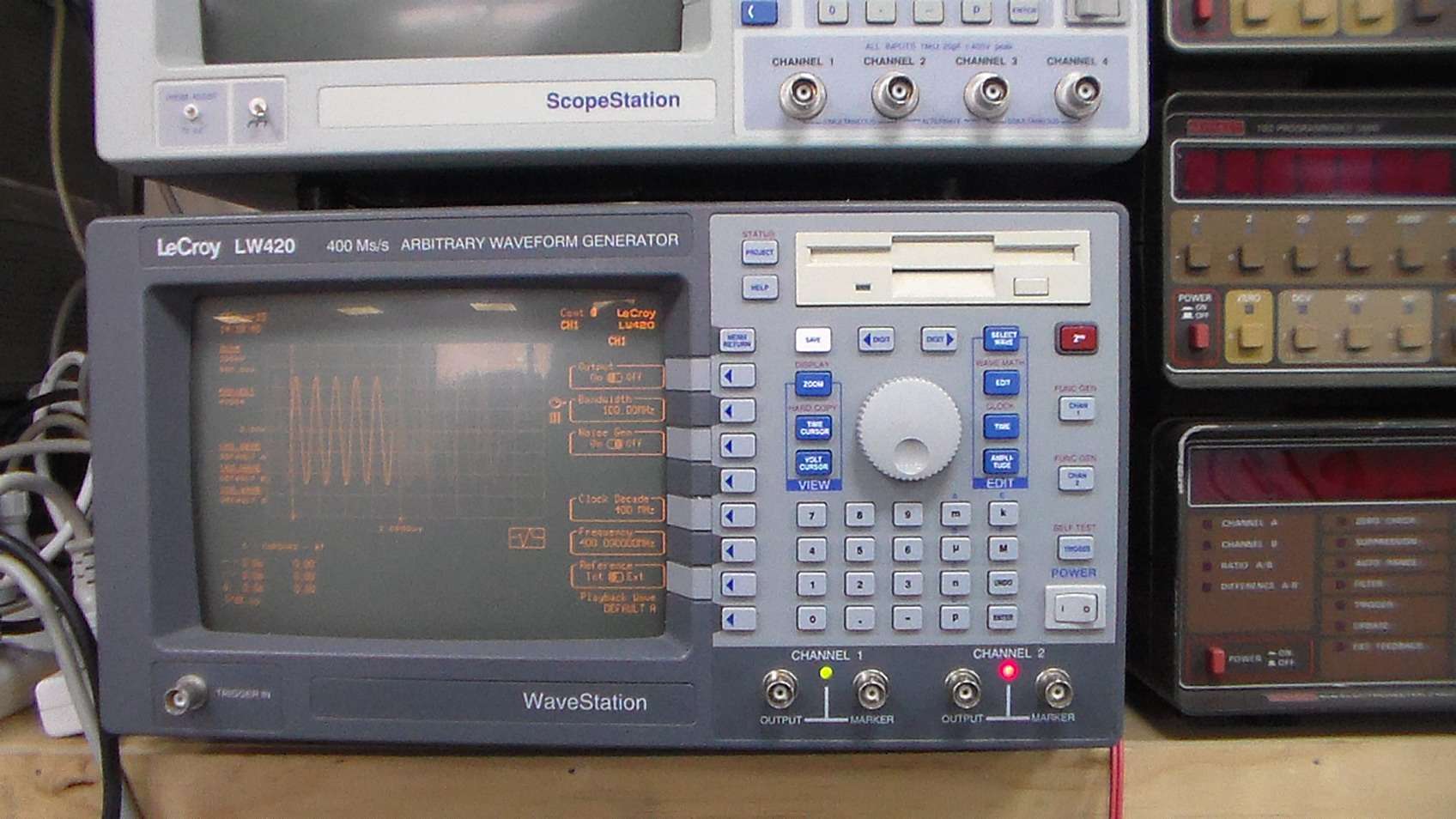

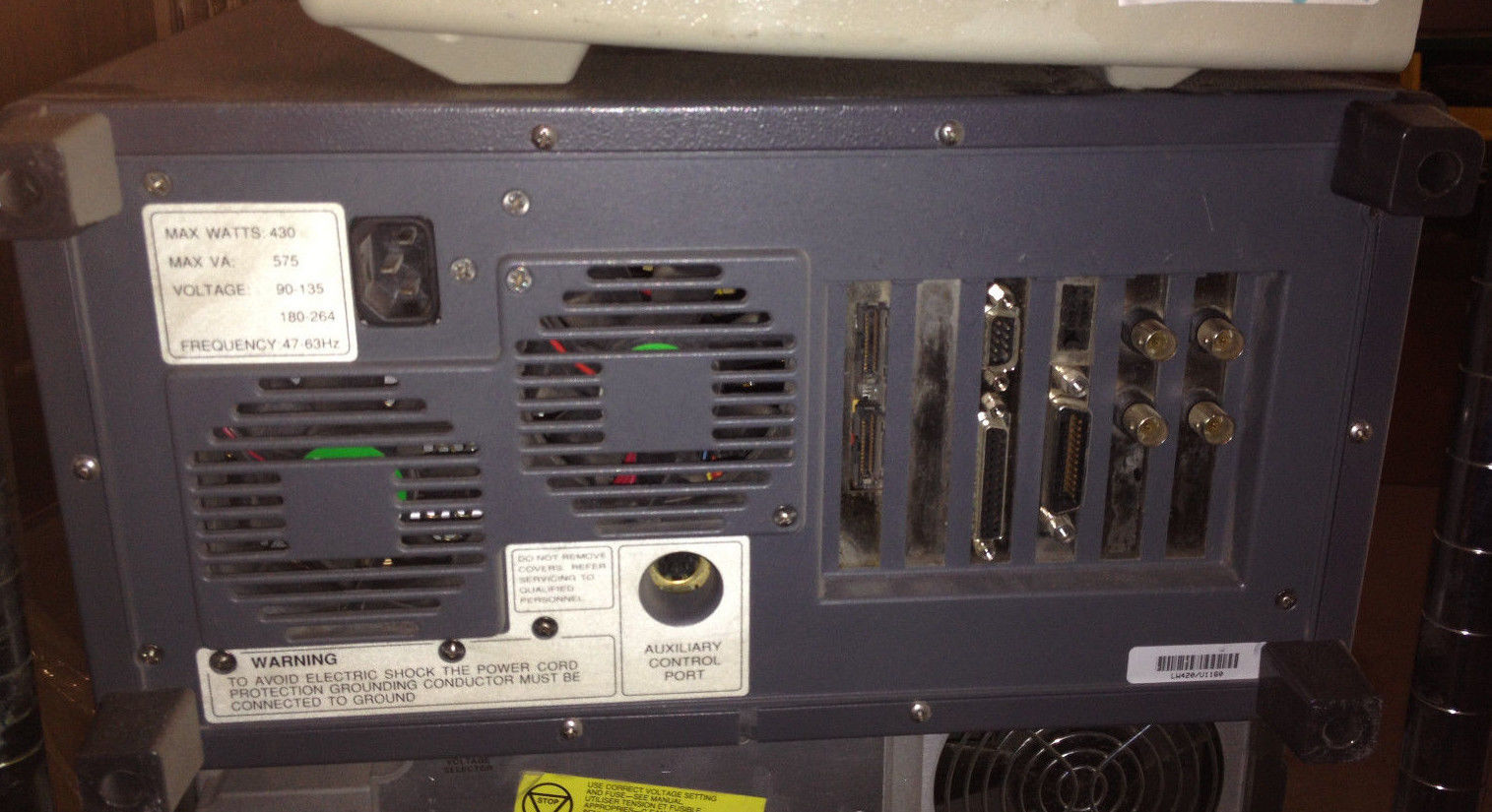

Всем привет. Выиграл на eBay по смешной цене генератор сигналов произвольной формы LeCroy LW420 100MHz, 400Ms/s, как альтернативу примитивному игрушечному китаю.

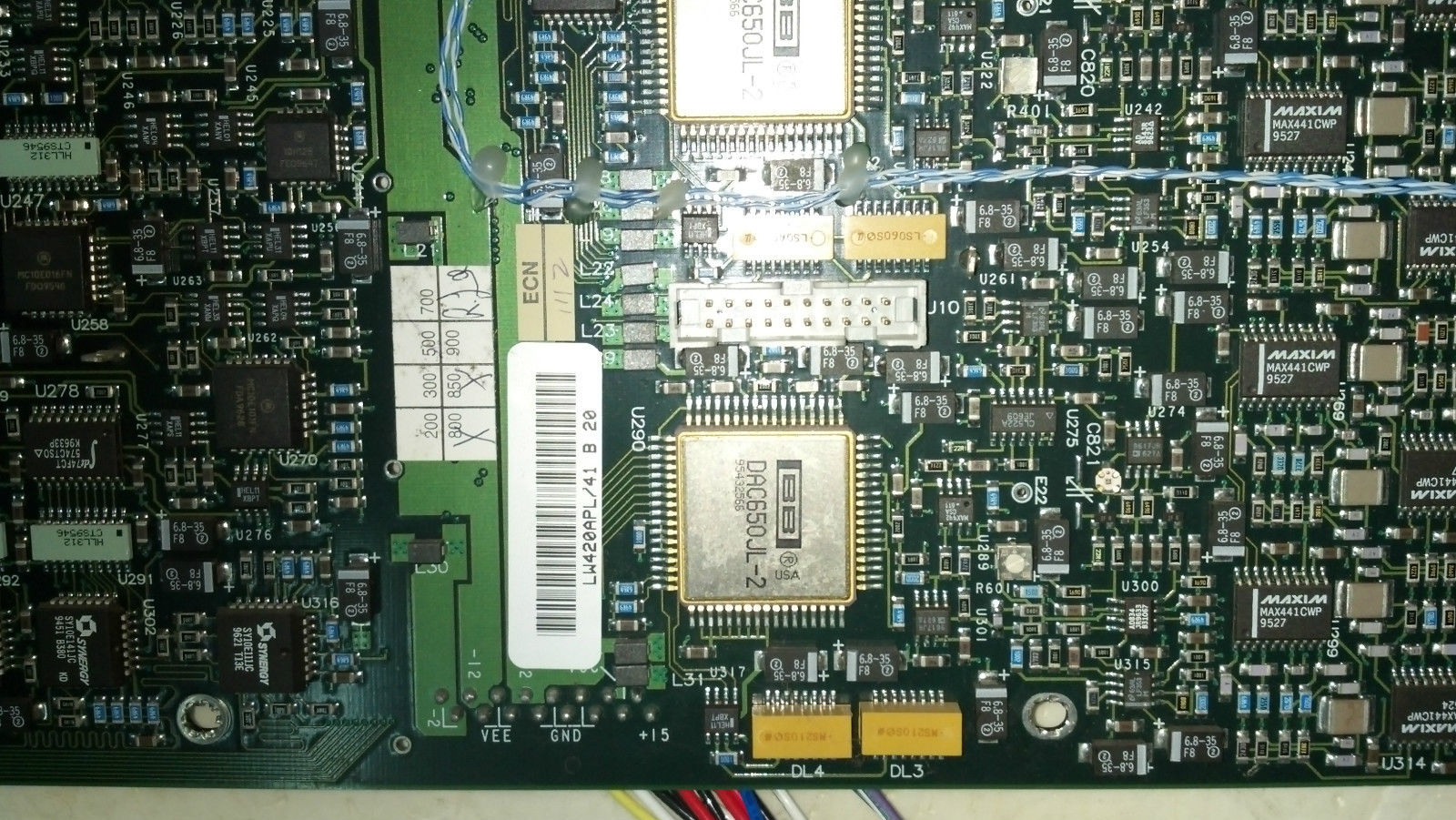

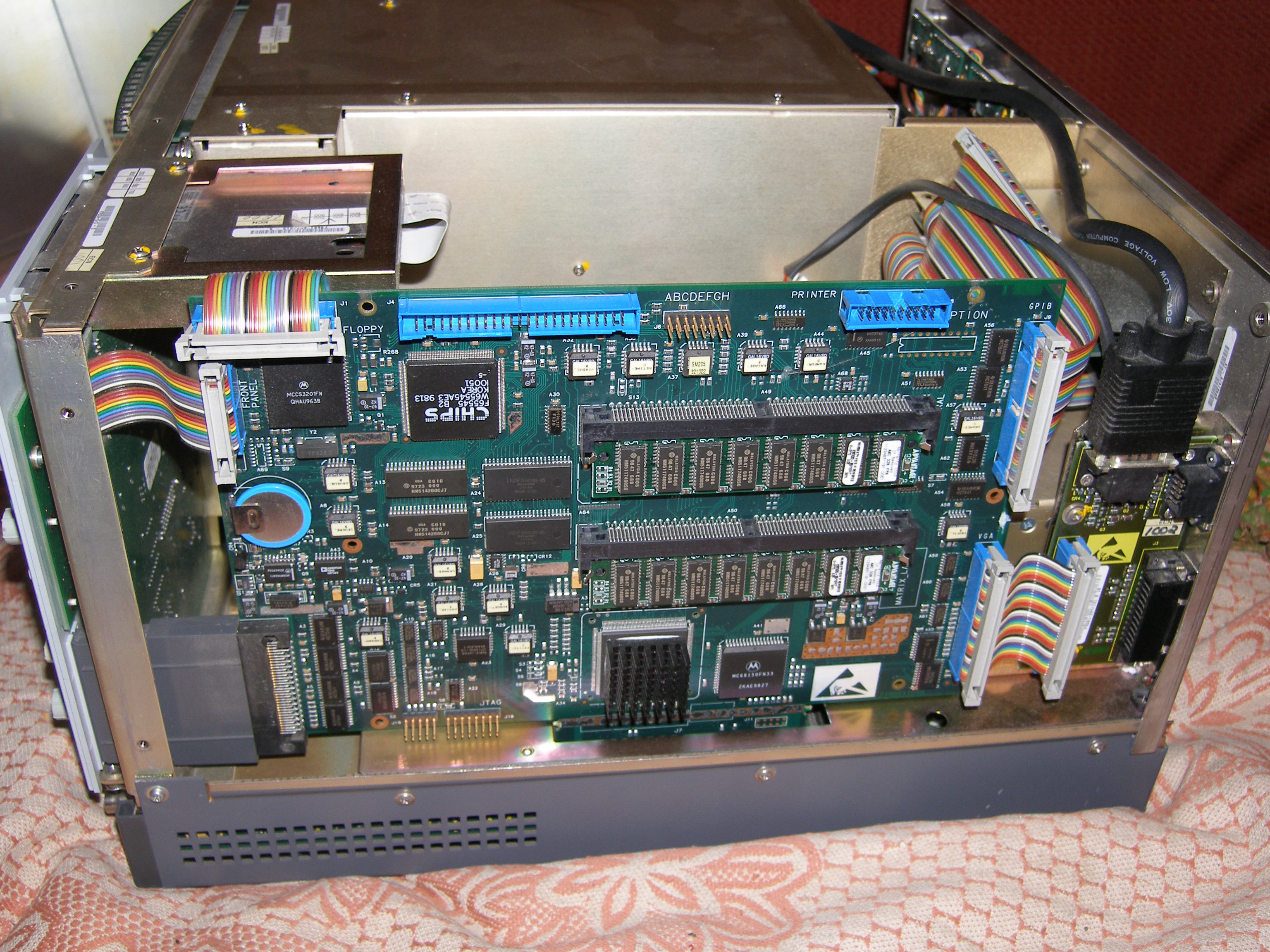

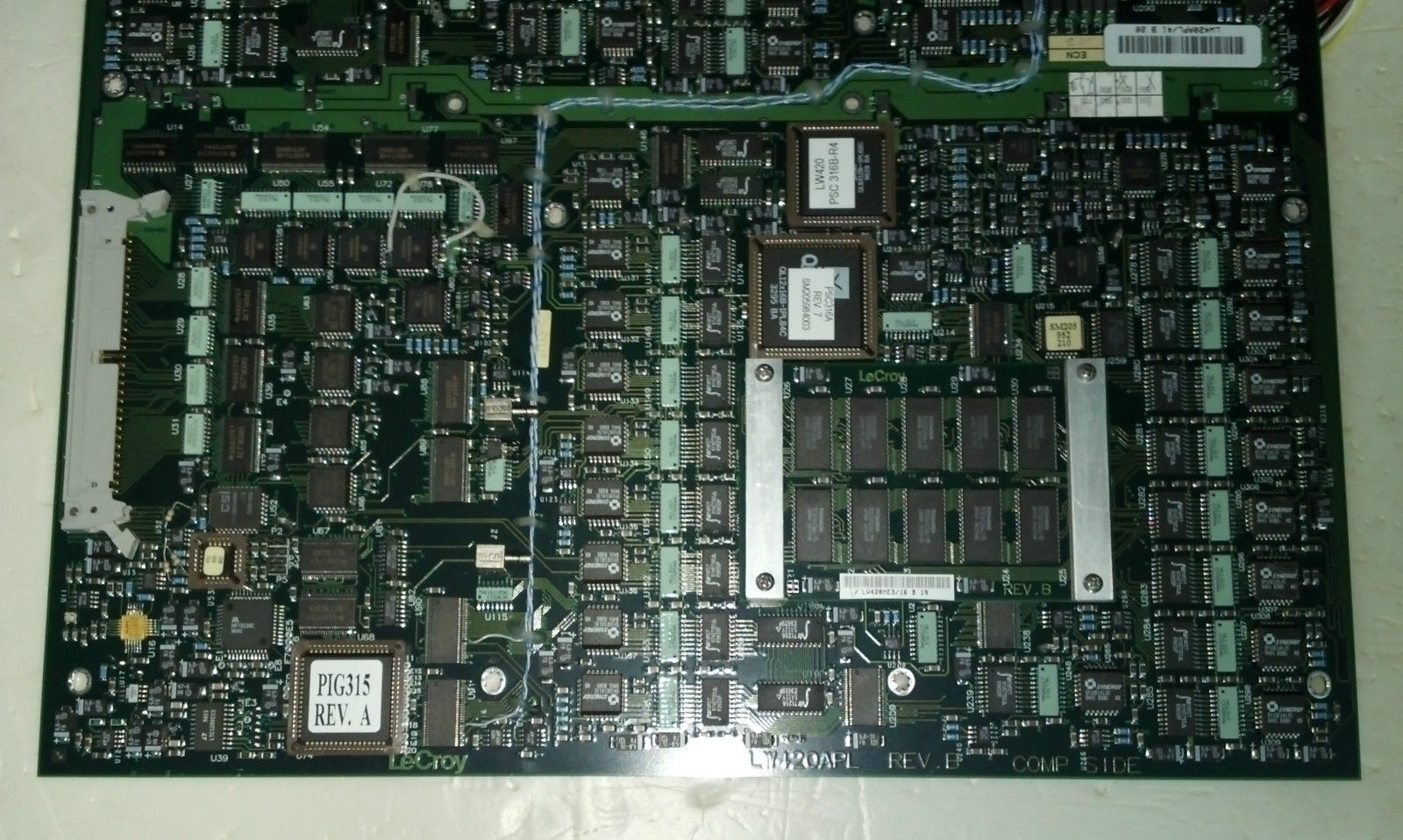

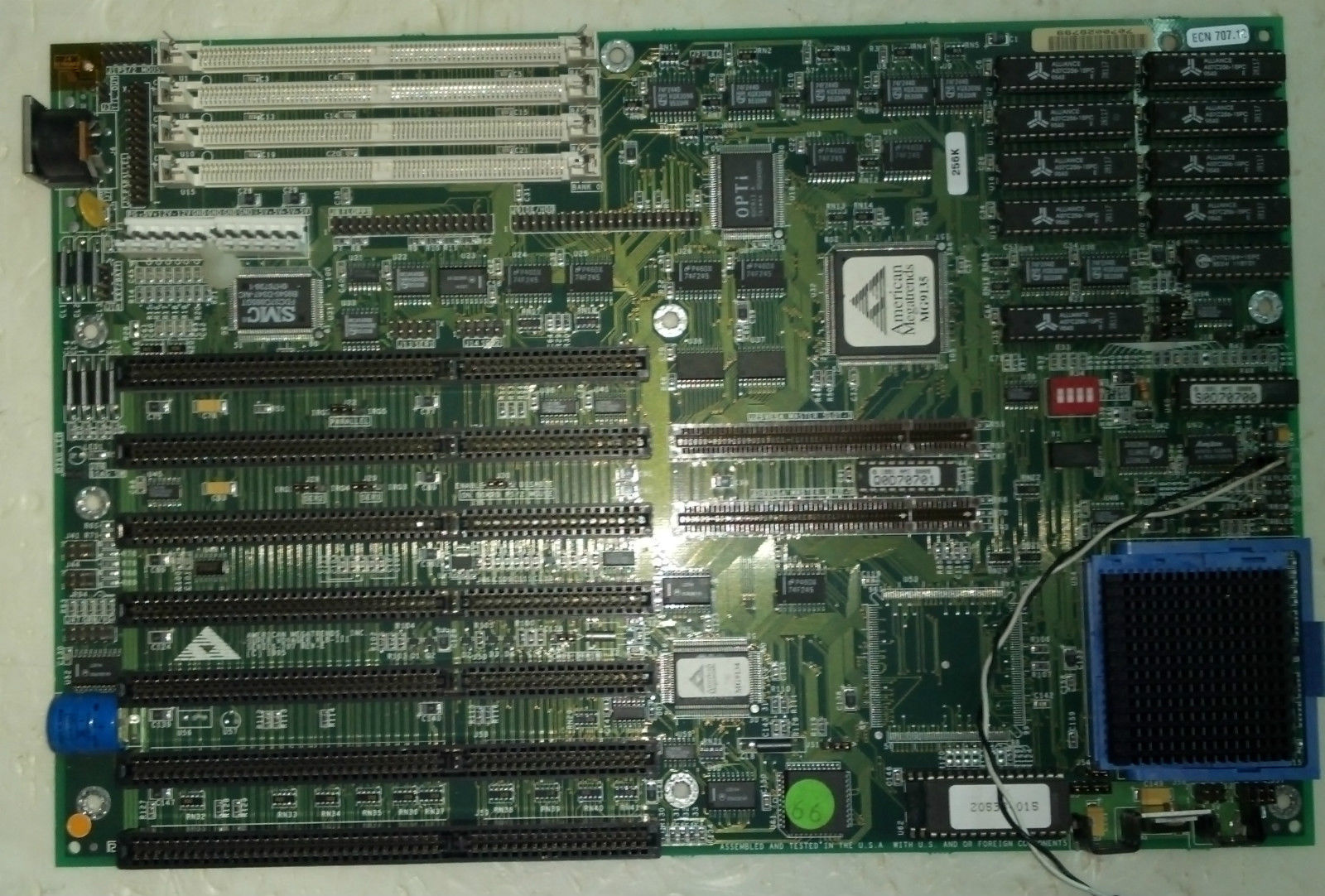

Предстоит отремонтировать и планирую установить LCD-дисплей. Народ на форумах пишет, что построен он на pc-486 платформе и генерит цветное изображение, если подключить цветной vga-дисплей. Правда его содержимое я еще не видел, предполагаю, что там должна быть установлена антикварная ISA-видеокарта, поддерживающая VGA. Если это так, то трудностей с имплантацией LCD с модулем скаллера возникнуть не должно. Но, может быть, придется искать оригинальное ПО для винта. Часто старые HDD с софтом 20 лет не доживают.

nctnico, Reply #6 on: June 06, 2015, If you manage to get one put a Intel Pentium overdrive in it to replace the Intel 486.

Kryten 2X4B, Reply #11 on: June 07, 2015, Before doing any trouble shooting I connected a VGA screen directly to the video card and got a colour display.

Приветствую
Хороший прибор, добротно выполненный, если еще трубу ЦРТ-шную выкинуть ...

Я вот недавно .. потерял на ебее уникальный можно сказать лот TLA715 за 300 $ с доставкой
Вот теперь даже и не знаю как жить ..
почти депрессия ..

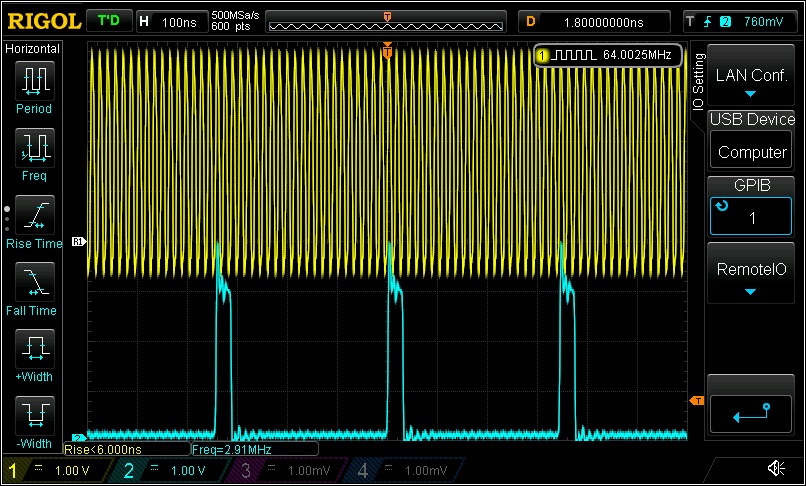

Немного развлекухи - ШИМ на микроконтроллере STM32F303 верхний порог частоты около 3 МГц .. мин длительность 30нс




Верхний луч - тактовая
Нижний - ШИМ

with, не переживайте, будет еще.

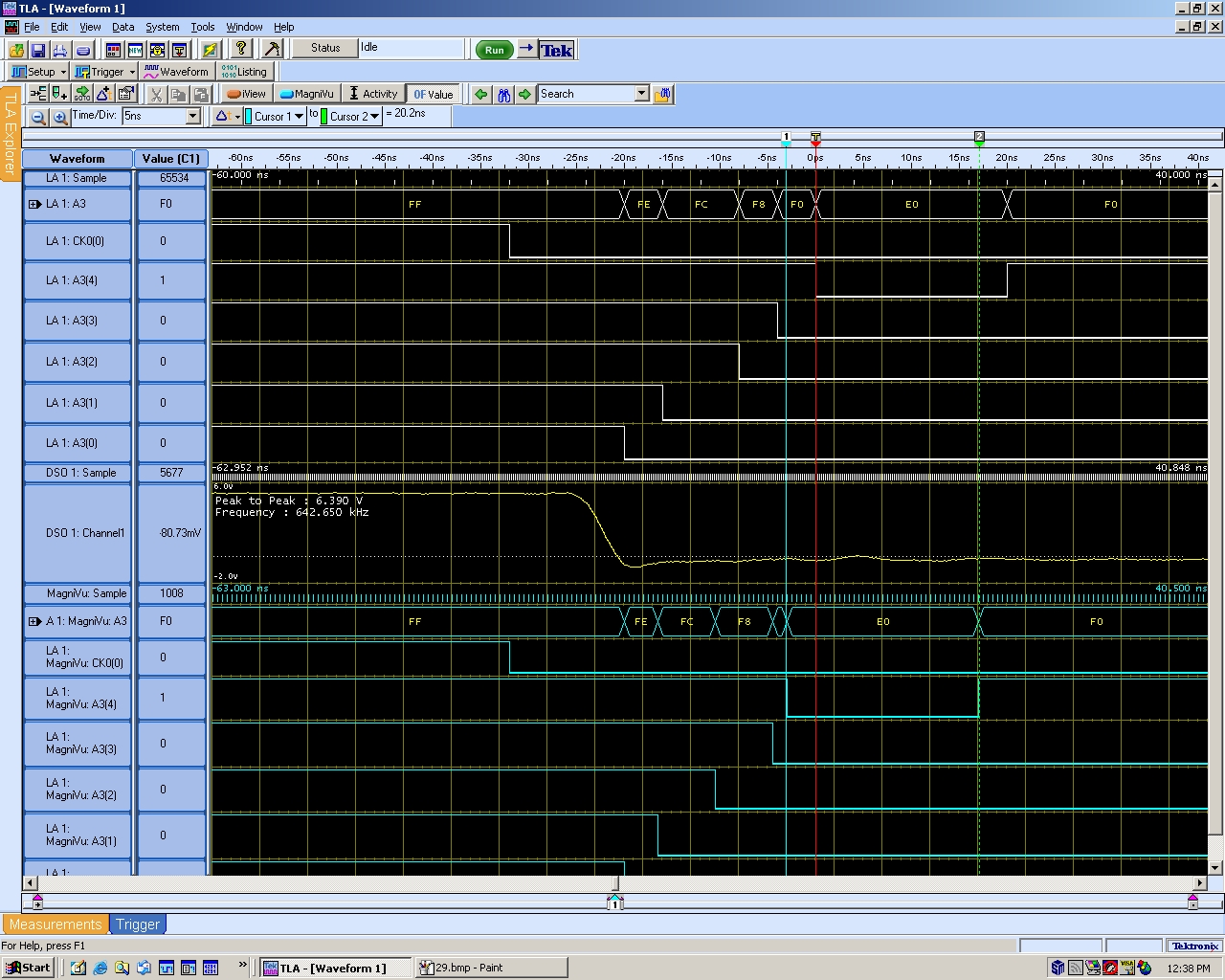

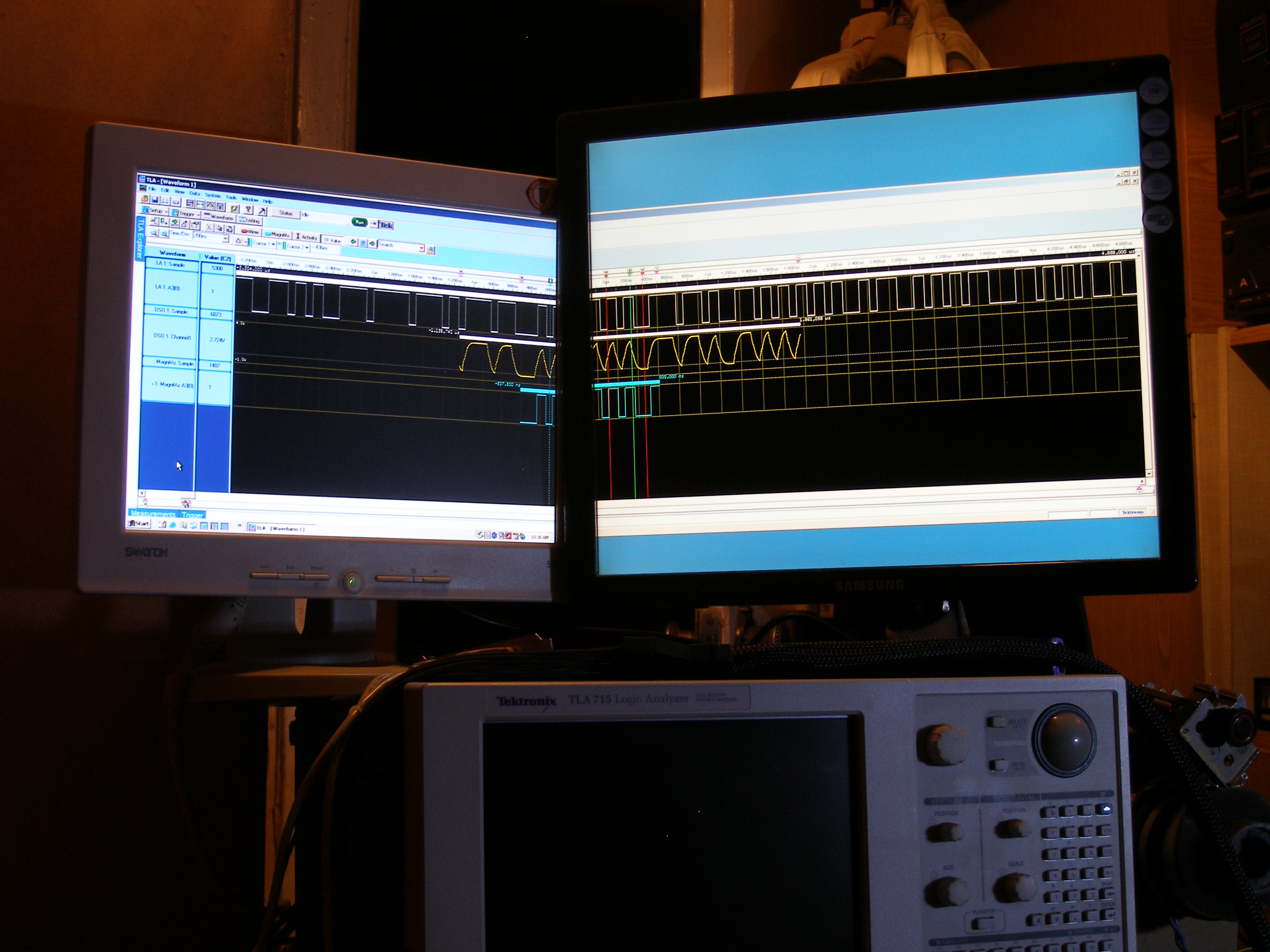

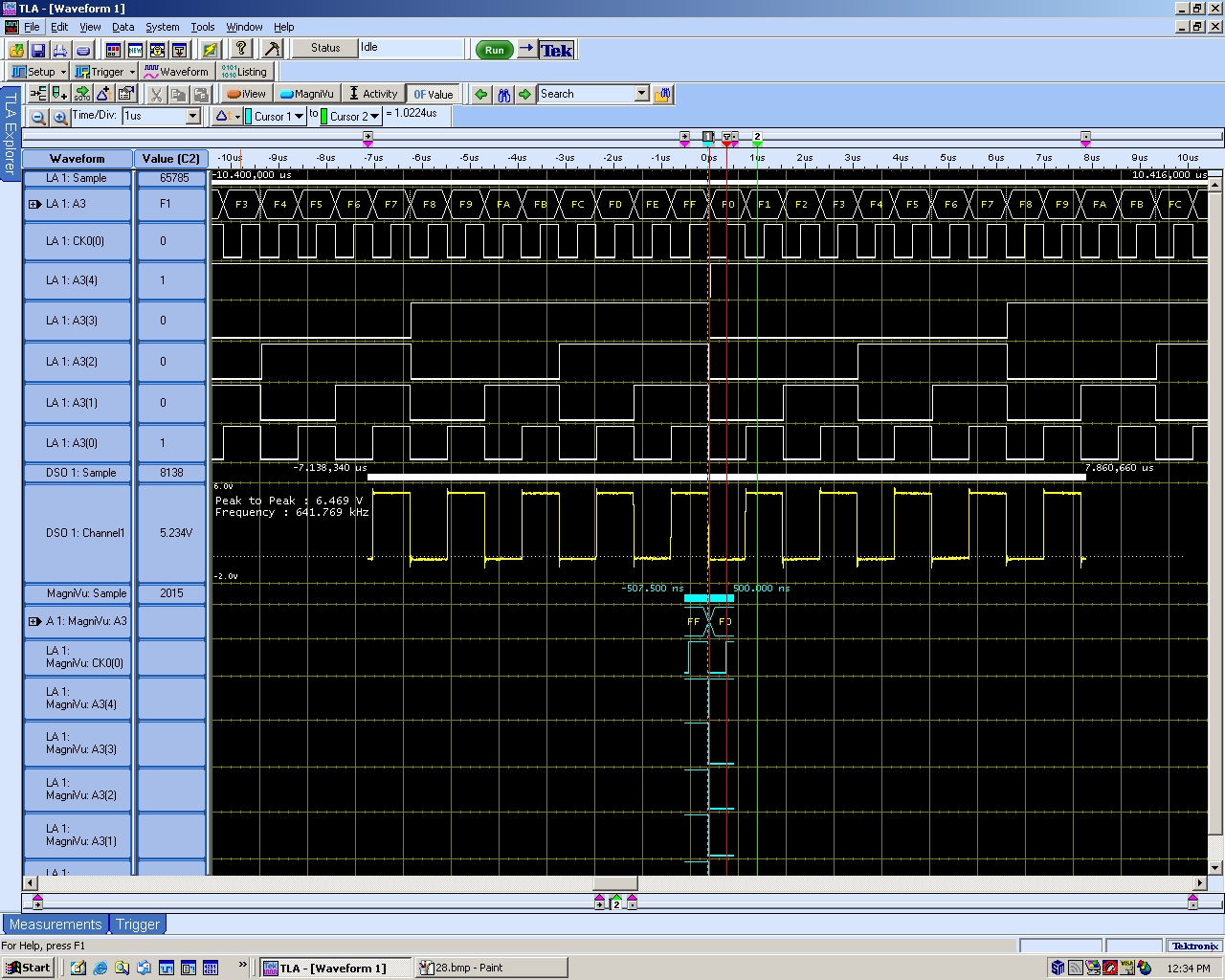

Коль пошел разговор о развлекухе, кидаю в аттаче свою небольшую презентацию Tektronix TLA "на пальцах".

Converter
Круть крутяцкая

Converter
Вам удалось запустить проц P3 с частотой 1400МГц в своих TLA-714\715 ?

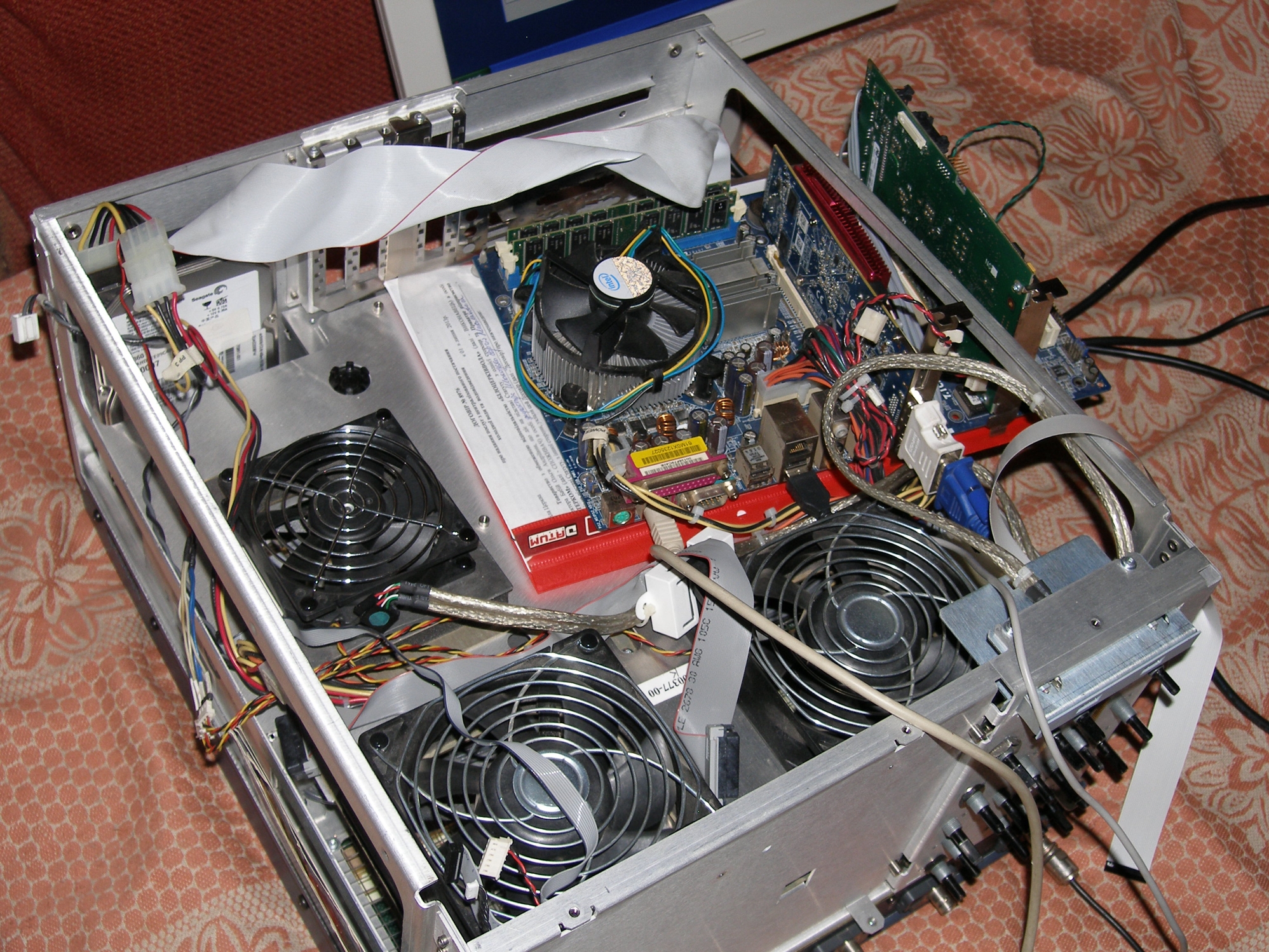

Друг приобрел себе 714 модель и в довес модуль 721 с мамкой и процом.
Интересует - какой максимальный проц можно туда впихнуть ?
Я пока сам остаюсь без ТЛА ...

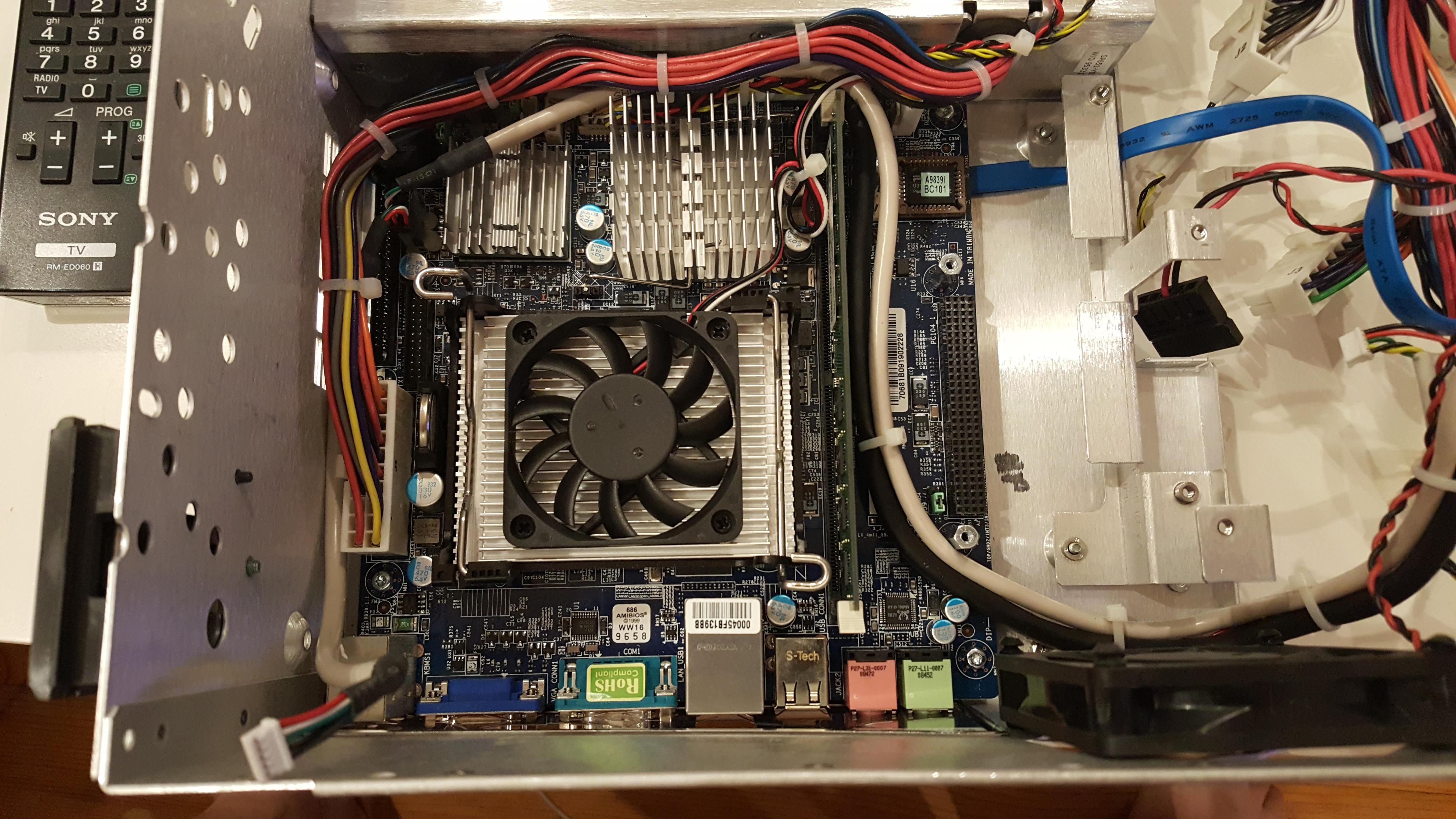

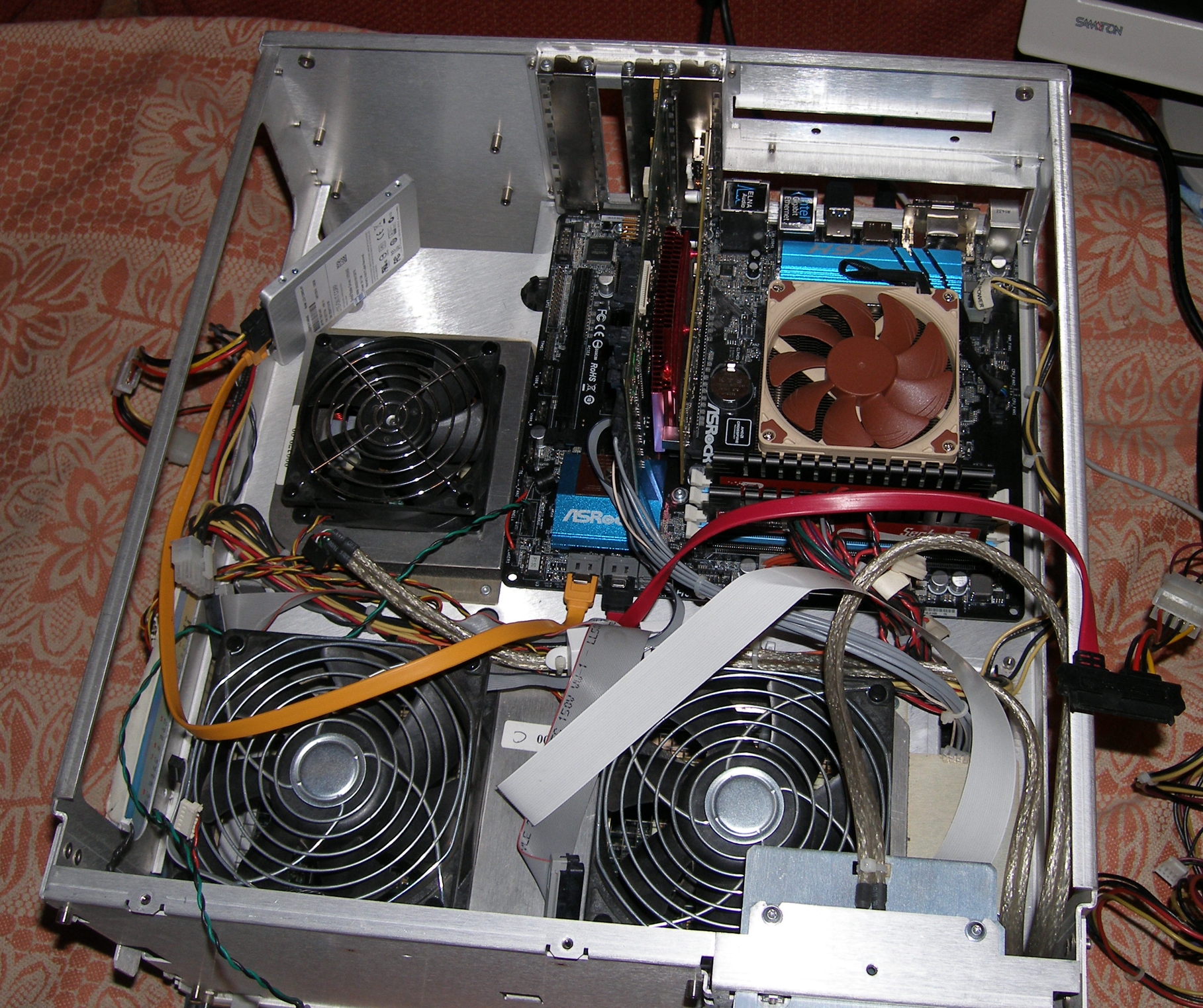

with, там нужно использовать хорошо известную в интернете методику коррекции выводов установки напряжения процессора для замены Coppermine Pentium III на Tualatin P III. В одно время даже выпускали такие переходники-адаптеры. Сам чипсет должен бы поддерживать Tualatin, но материнку они сделали только под старый Coppermine. На форуме eevblog.com пользователь TiN как то выкладывал фотоотчет о подобной переделке в своем скопе TDS7xxx.
Я проапгрейдить не успел, т.к. нашелся покупатель и на последний TLA715 (что на фото в сообщении выше).

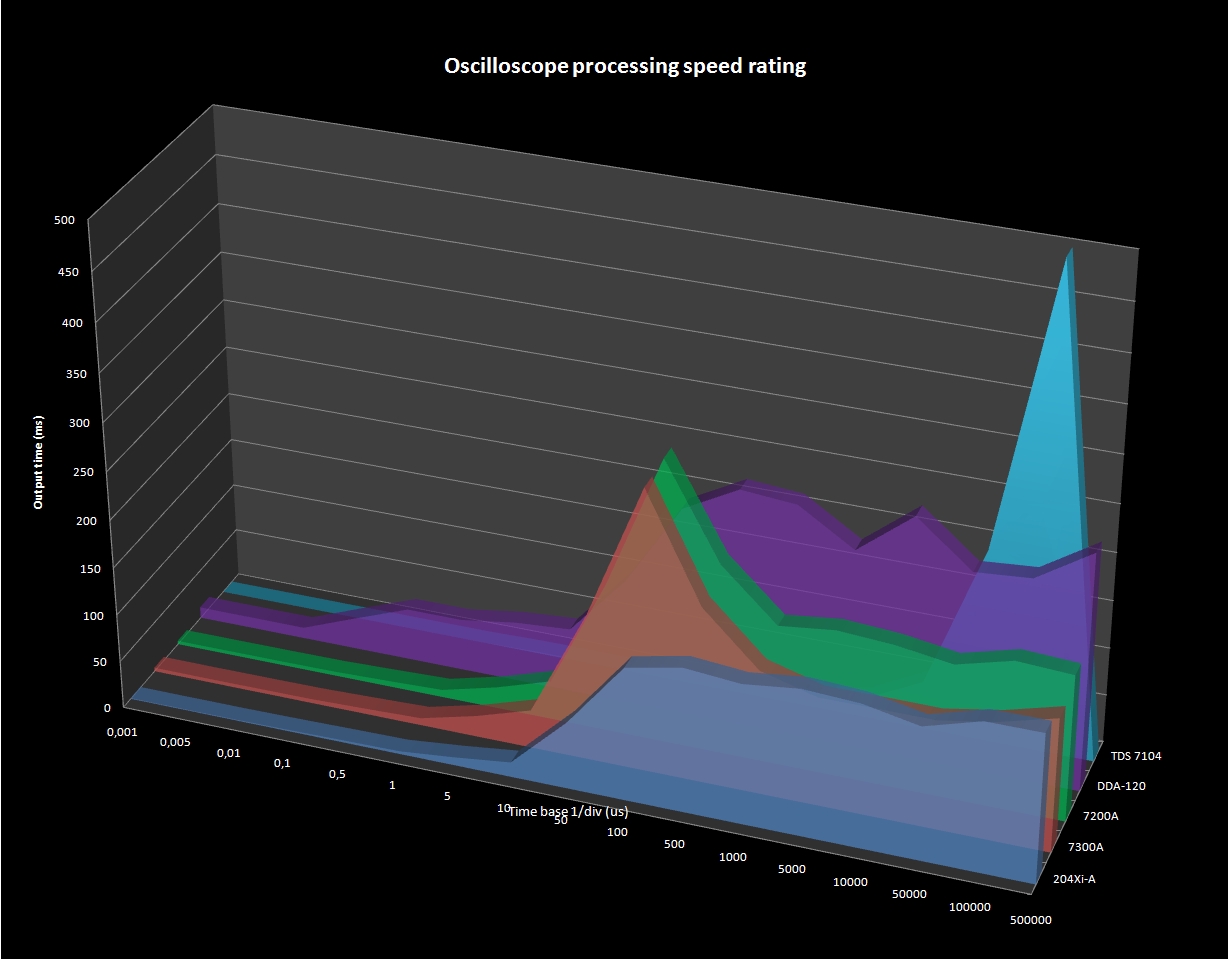

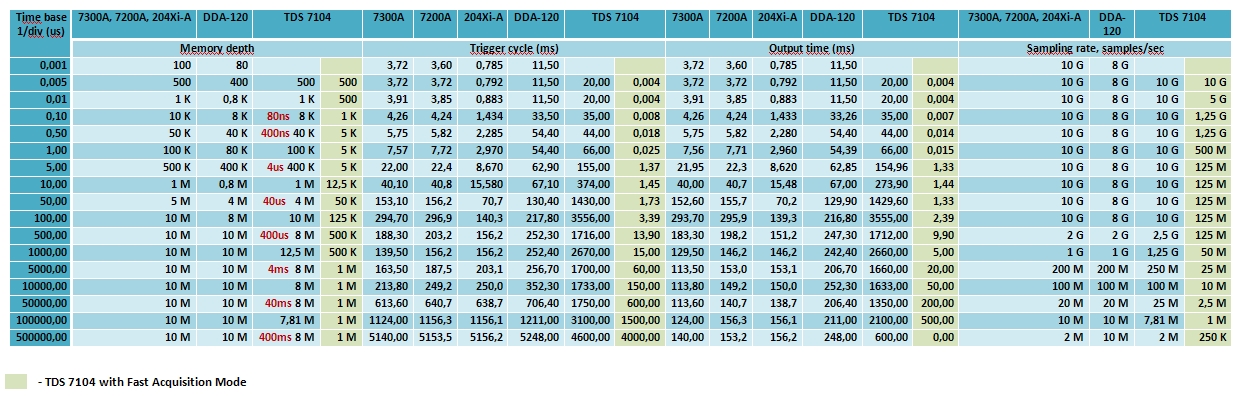

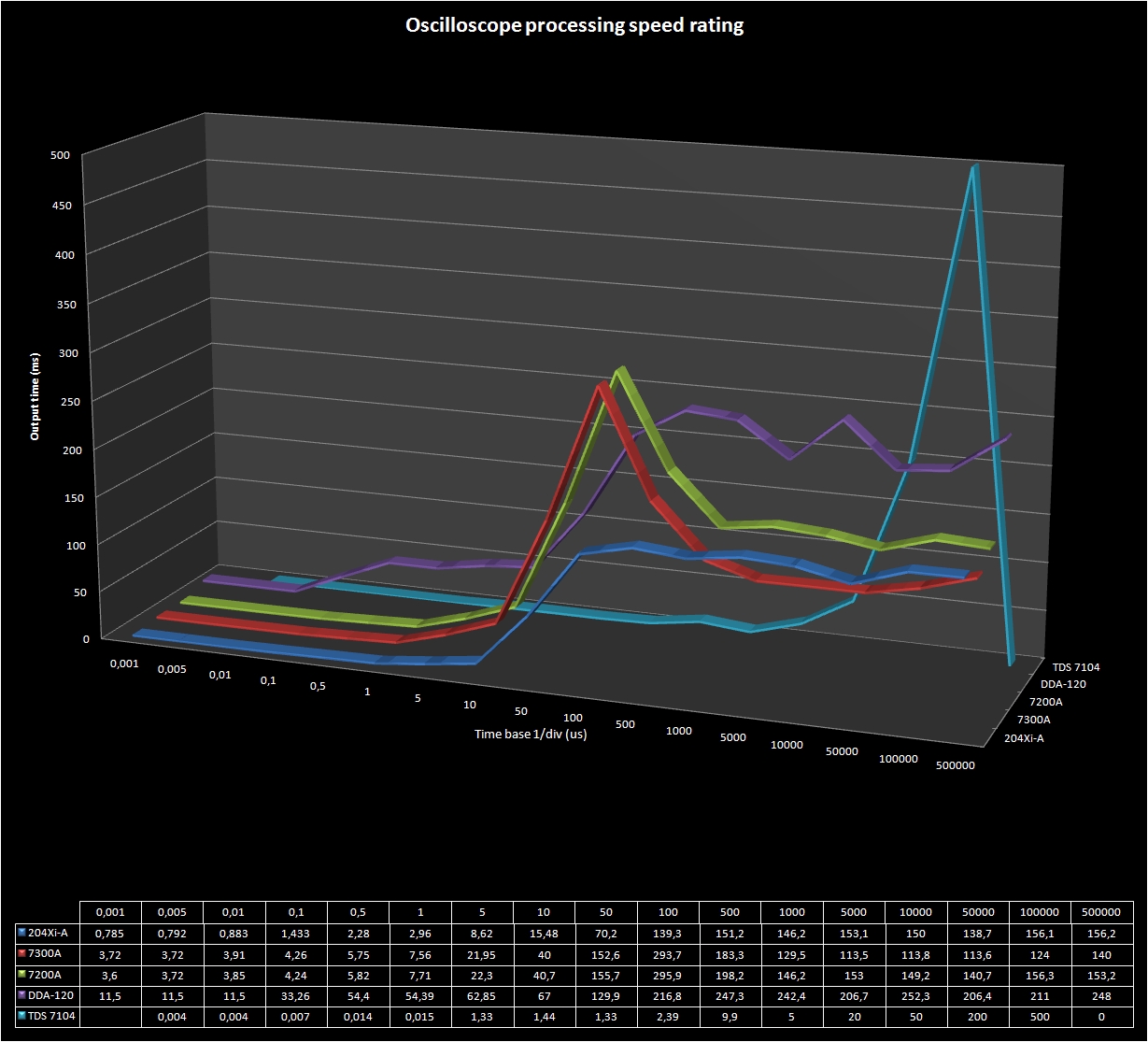

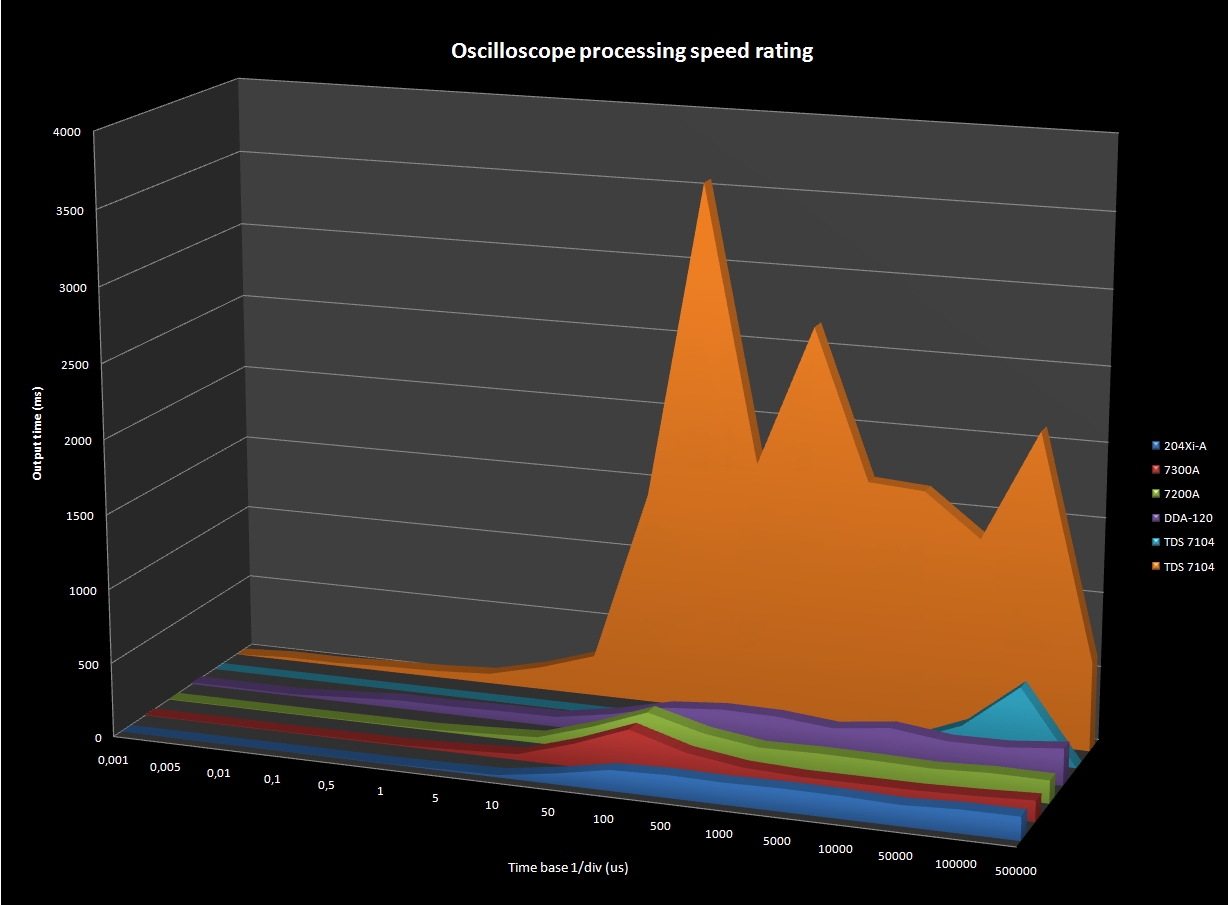

Провели с товарищем сравнительный тест на производительность вывода нескольких профессиональных скопов. Результаты сведены в таблицу.
LeCroy WavePro 7200A
LeCroy WavePro 7300A
LeCroy DDA-120 (LC584AXL)
LeCroy WaveRunner 204Xi-A

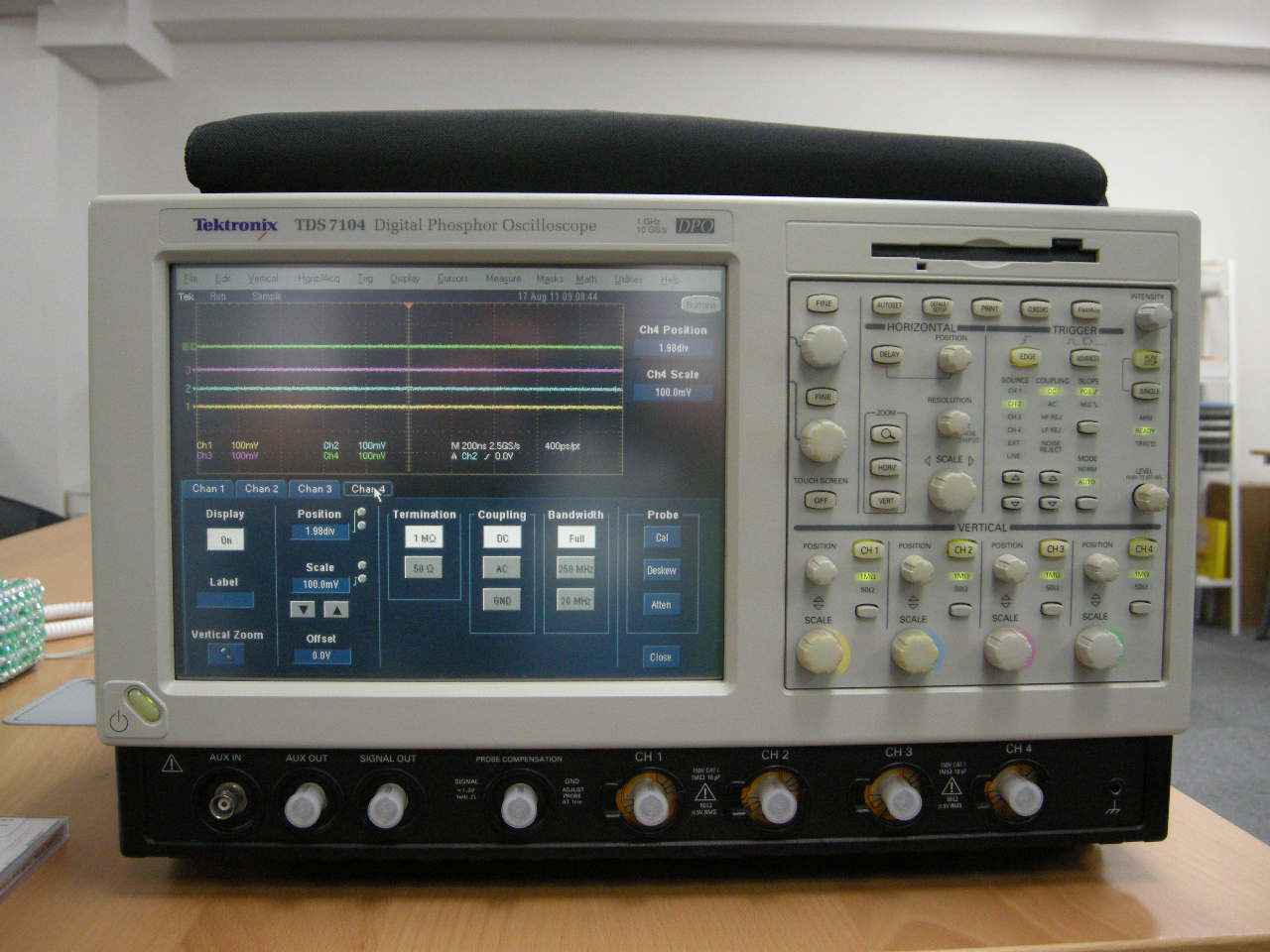

Tektronix TDS7104

Converter
Уоу Уоу ... материалы для сравнений брались из сети ... или у вас уже такой арсенал в наличии ?

with пишет: Converter
Уоу Уоу ... материалы для сравнений брались из сети ... или у вас уже такой арсенал в наличии ?

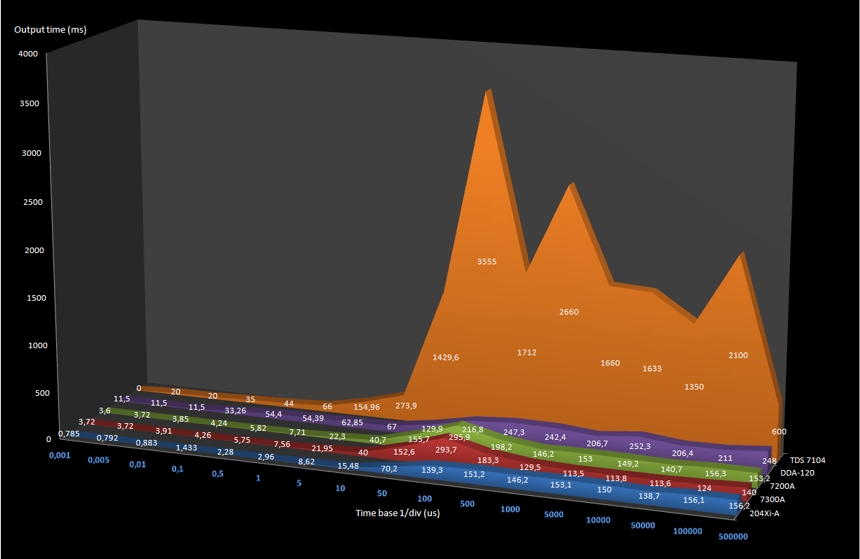

В сети не очень то и найти объективную информацию. Первые три - мои. По двум другим - товарищ из Санкт-Петербурга дополнил. Изложенная информация на самом деле - важнейшая. Сравнения проводились в режиме заполнения большого объема памяти (10 МБ) в реал-тайм режиме измерений. Не достаточно цифровому осциллографу располагать глубокой памятью, важна способность быстро ее обработать и вывести данные. Это характеризует технический уровень прибора, его практическую ценность. Данный тест проводился только с выводом изображения, без каких-либо встроенных измерений и использования более сложных функций обработки. В планах провести и подобную оценку. К примеру, обработка меандра 1 МГц (с линейной интерполяцией) на развертке 100 мс/дел, что соответствует 1 секунда/экран, 1 миллион импульсов на экране, 10 МБ - заполнение памяти, с измерением периодов у LeCroy WP7300A занимает 4.63 сек. При добавлении функции расчета трекинга по периоду - 6.48 сек. А те же задачи для более нового прибора LeCroy WaveRunner 204Xi-A, имеющего новейшую версию потоковой обработки X-Stream-2, соответственно - 3.23 / 3.70 сек.


Как ни странно, всеми любимый TDS7104 при работе с большой памятью - в безнадежных аутсайдерах, смертельно проигрывая даже более старому DDA-120. А при выполнении задач вычислений ситуация с ним еще более плачевная.
